Skoda Octavia II: Elektrische Schaltungen - Teil 128
Nr.41/4
Stromlaufplan
OCTAVIA II
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

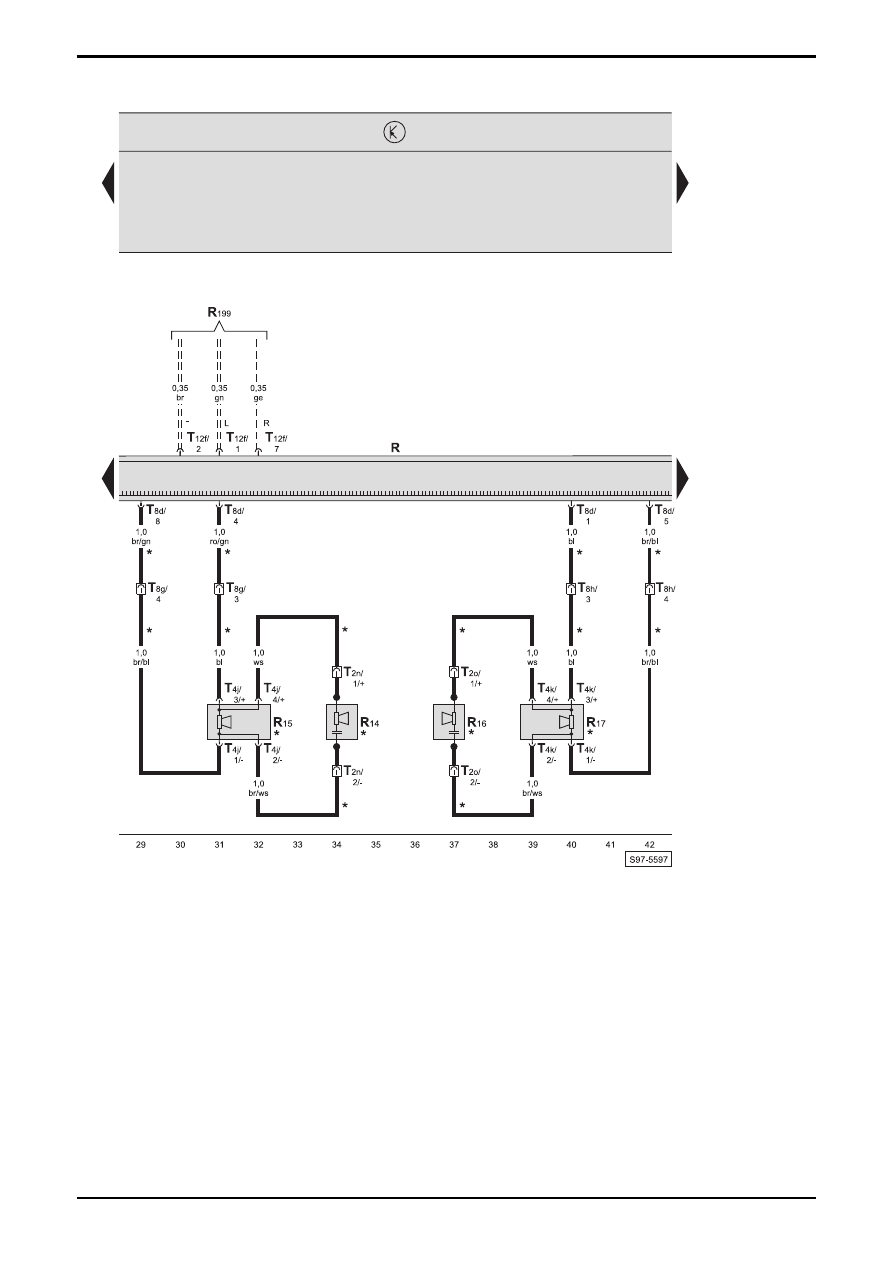

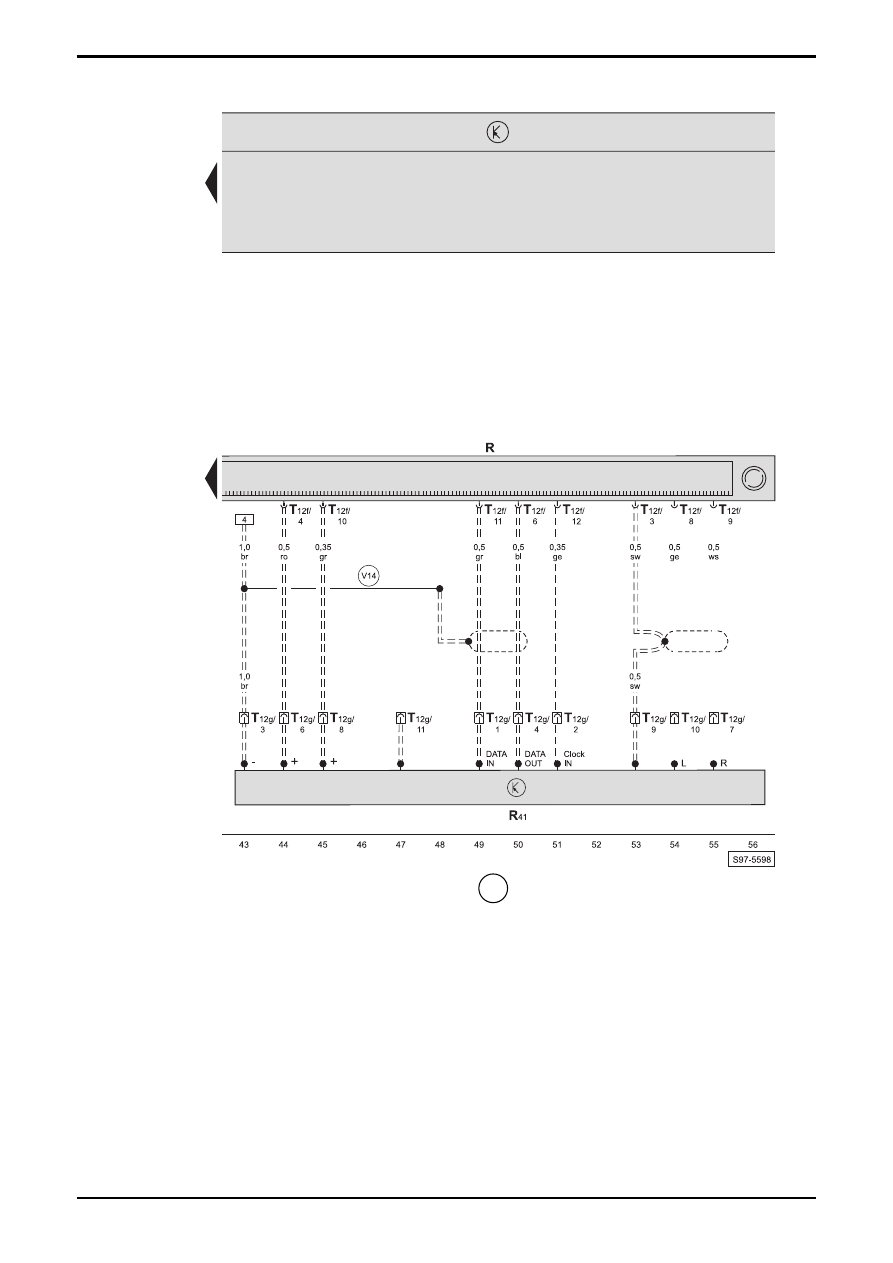

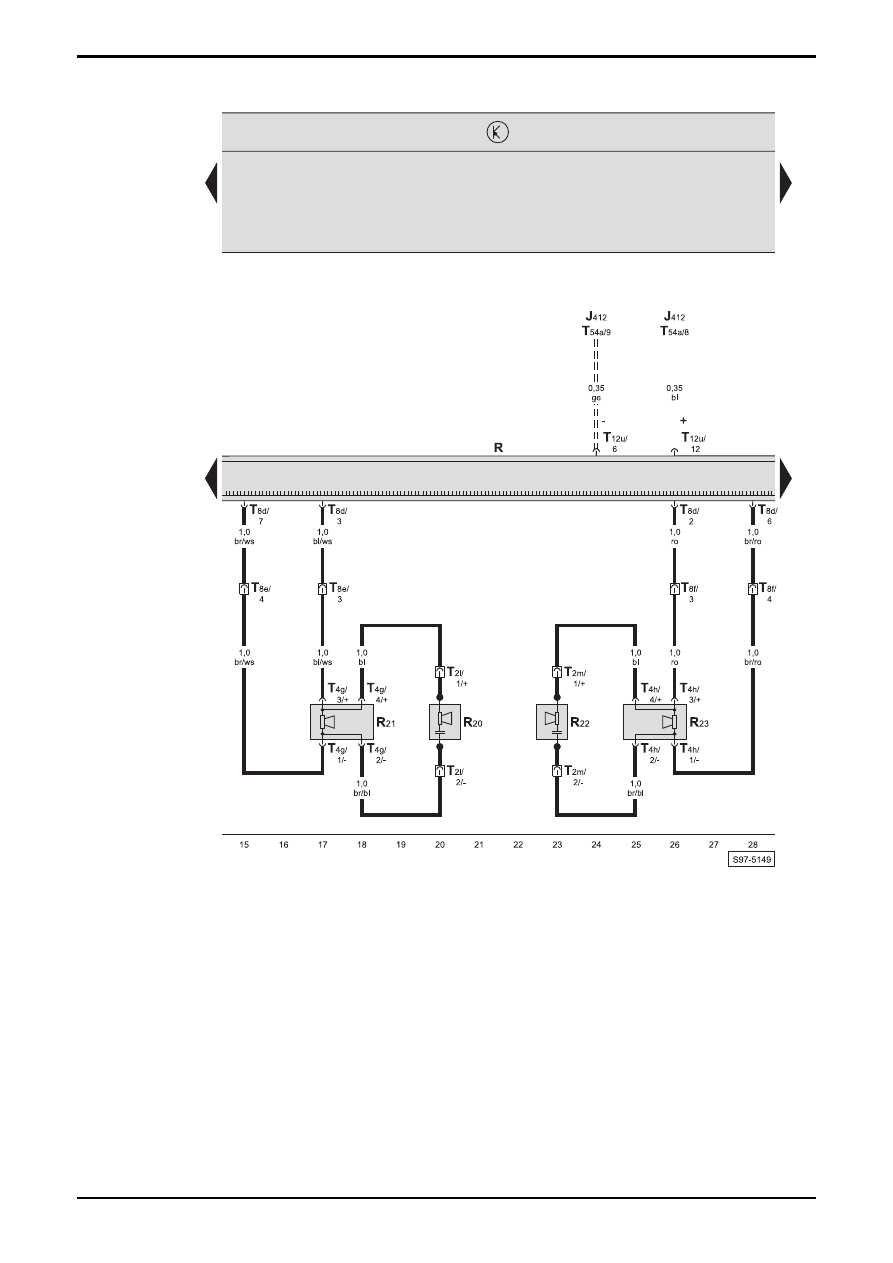

Radio, Lautsprecher vorn
J412 - Steuergerät
für
Bedienungselektronik
des
Handys
(Interface-Box), unter dem Beifahrersitz
R -
Radio
R20 -
Hochtonlautsprecher
vorn
links
R21 -
Tieftonlautsprecher
vorn
links
R22 -
Hochtonlautsprecher
vorn
rechts
R23 -
Tieftonlautsprecher
vorn
rechts
T2l
- Steckverbindung, 2-fach, am Hochtonlautsprecher
vorn links
T2m - Steckverbindung, 2-fach, am Hochtonlautsprecher
vorn rechts
T4g -
Steckverbindung,
4-fach,
am
Tieftonlautsprecher
vorn
links
T4h -
Steckverbindung,
4-fach,
am
Tieftonlautsprecher
vorn
rechts
T8d
- Steckverbindung, 8-fach, am Radio (braun)
T8e
- Steckverbindung, 8-fach, an der A-Säule links
(schwarz)
T8f
- Steckverbindung, 8-fach, an der A-Säule rechts
(schwarz)
T12u - Steckverbindung, 12-fach, am Radio (grün)
T54a - Steckverbindung, 54-fach, am Steuergerät für
Bedienungselektronik des Handys (Interface-Box)
= = = - nur bei Fahrzeugen mit Telefonanlage
