Skoda Octavia II: Elektrische Schaltungen - Teil 113
Nr.34/4
Stromlaufplan
OCTAVIA II
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

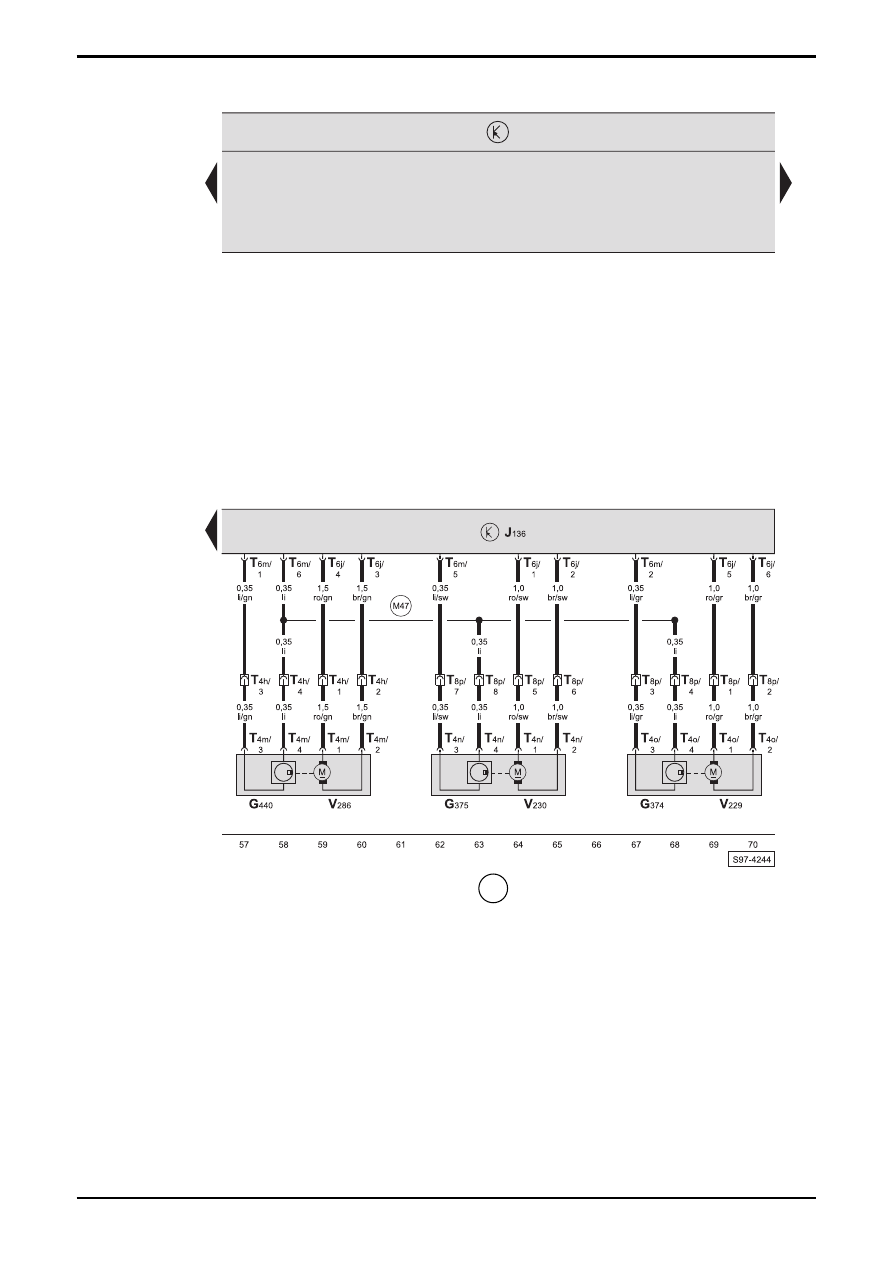

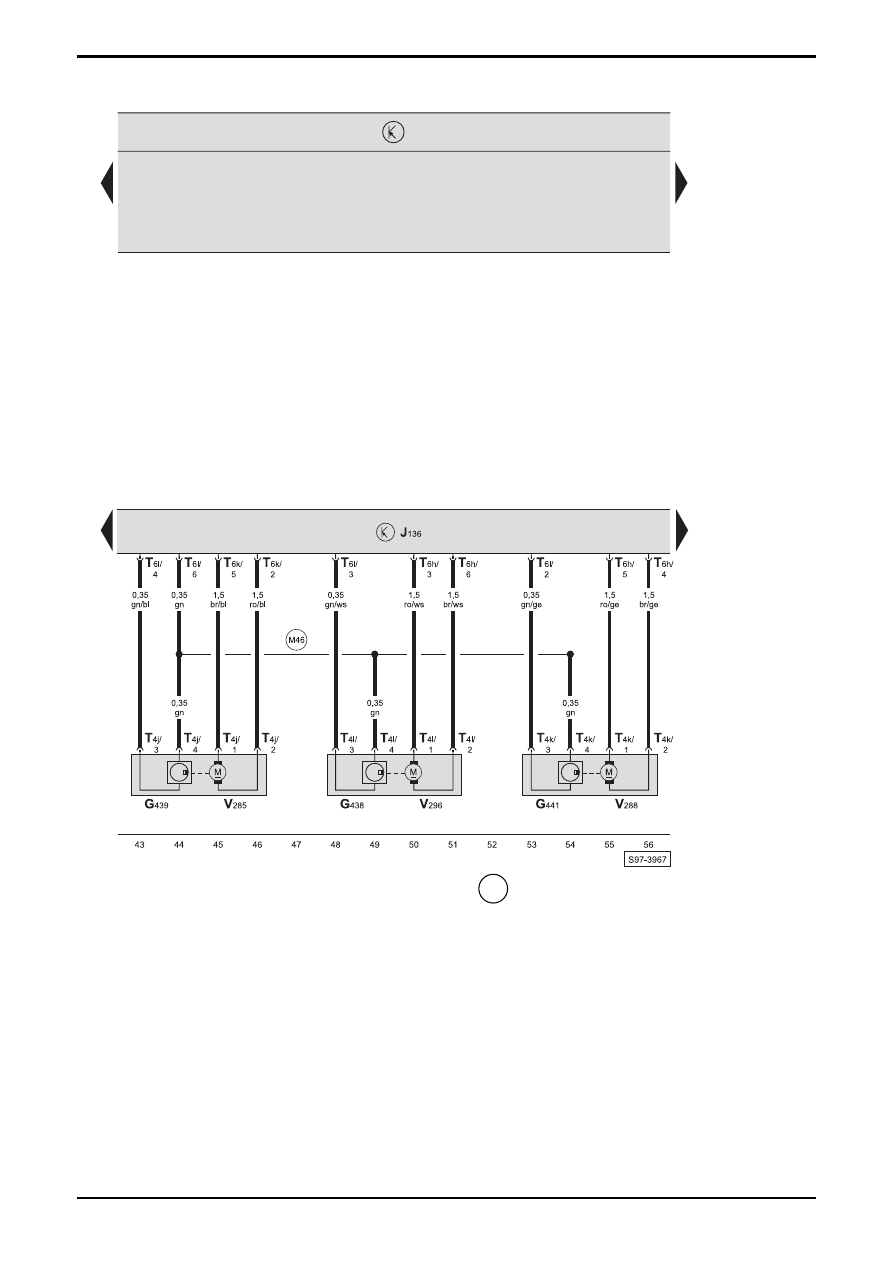

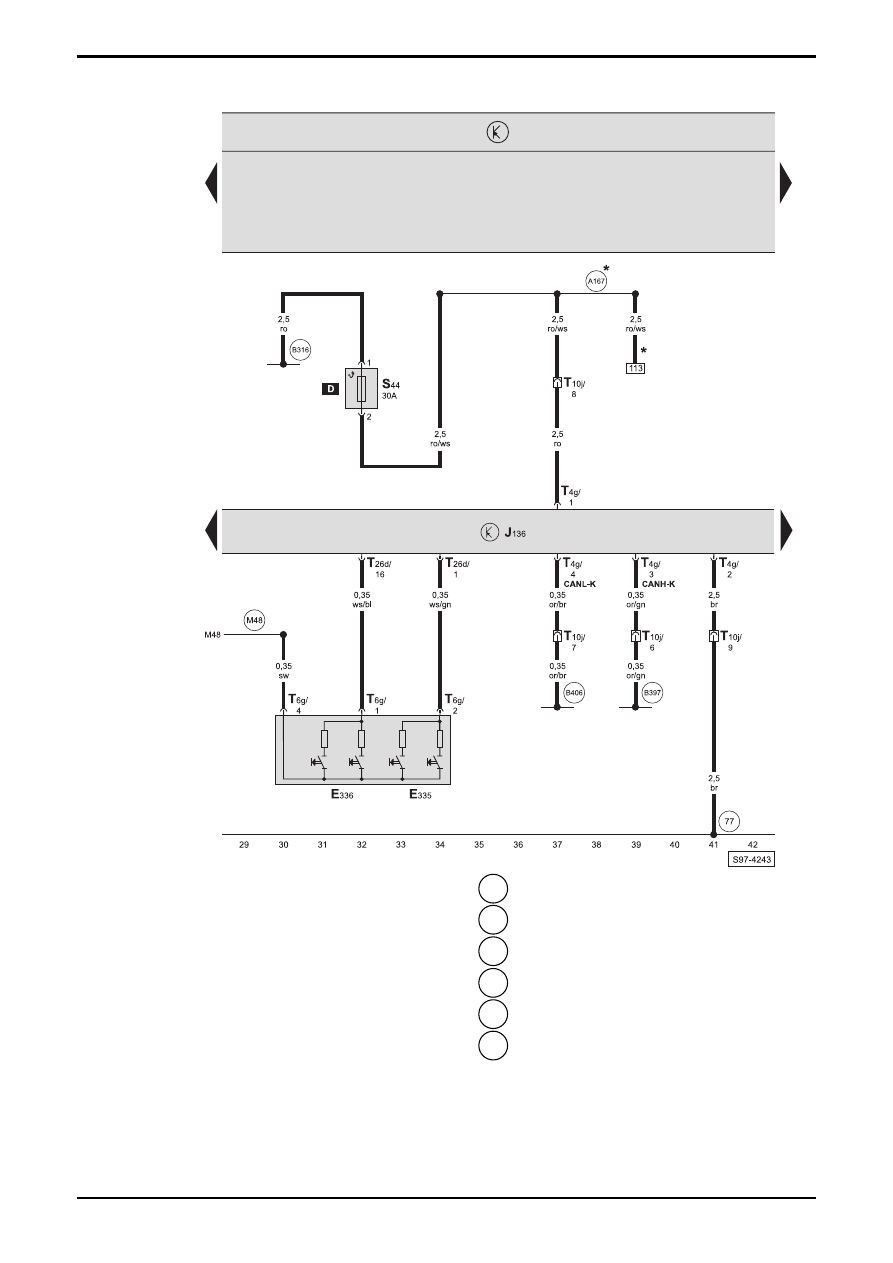

Steuergerät für Sitzverstellung mit Memory, Taster für Verstellung der Lendenwirbelstütze Fahrersitz
E335 - Taster für Höhenverstellung der Lendenwirbelstütze
E336 - Taster für Längsverstellung der Lendenwirbelstütze
J136 - Steuergerät für Sitzverstellung mit Memory, am
Fahrersitz
S44
- Sicherung für Sitzverstellung, am Zusatzrelaishalter
unter Schalttafel
T4g
- Steckverbindung, 4-fach, am Steuergerät für
Sitzverstellung mit Memory
T6g
- Steckverbindung, 6-fach, am Taster für Verstellung
der Lendenwirbelstütze Fahrersitz
T10j
- Steckverbindung, 10-fach, unter dem Fahrersitz
(schwarz)
T26d - Steckverbindung, 26-fach, am Steuergerät für
Sitzverstellung mit Memory
77
- Massepunkt, an der B-Säule links, unten
A167
- Plusverbindung -3- (30a), im Schalttafelleitungsstrang
B316
- Plusverbindung -2- (30a), im Leitungsstrang
Innenraum
B397

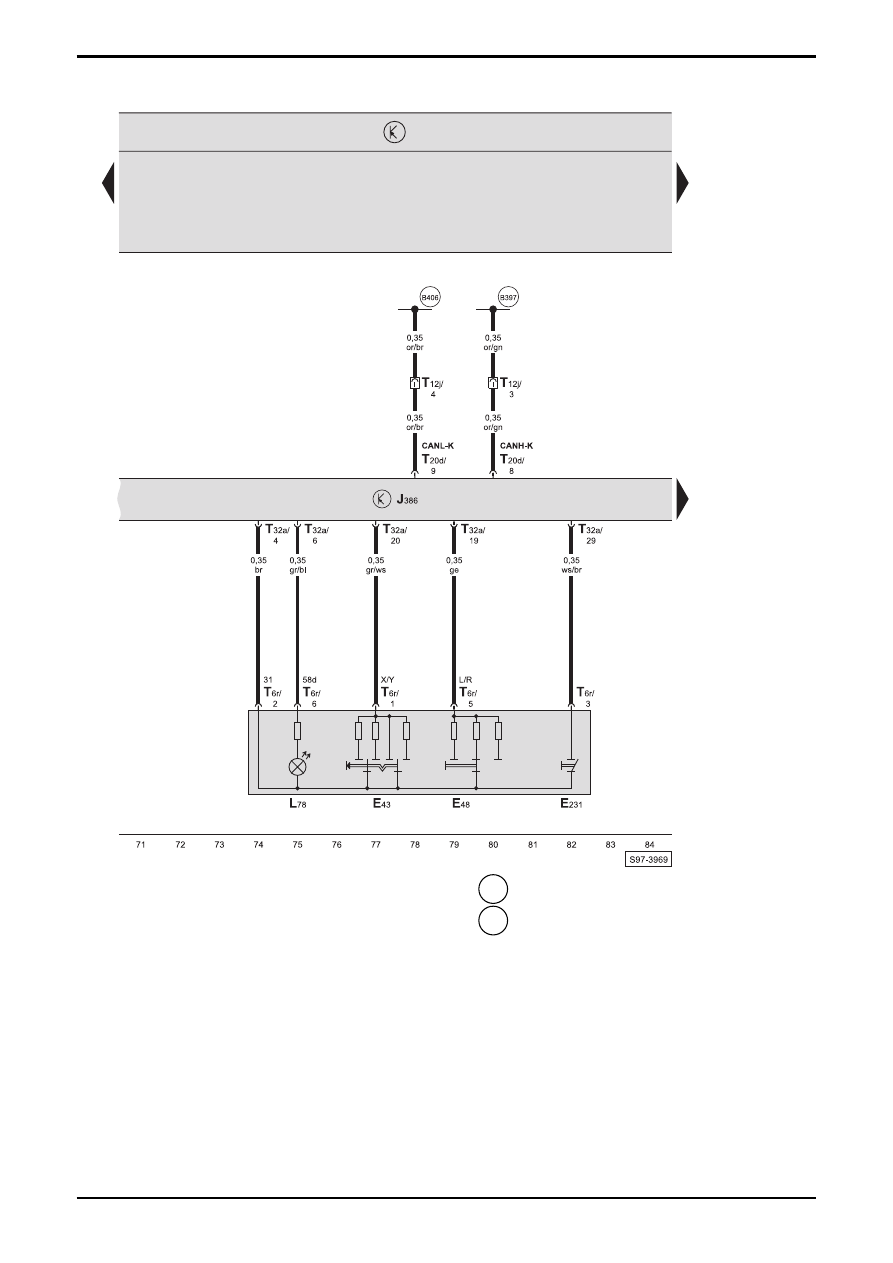

- Verbindung -1- (CAN-H, Komfort), im Leitungsstrang
Innenraum
B406
- Verbindung -1- (CAN-L, Komfort), im Leitungsstrang
Innenraum
M48 - Verbindung -8- (Sitzverstellung), im Leitungsstrang
Sitz Fahrerseite
*
- nur bei Fahrzeugen mit Sitzverstellung Beifahrersitz
