Skoda Octavia II: Elektrische Schaltungen - Teil 112
Nr.33/4

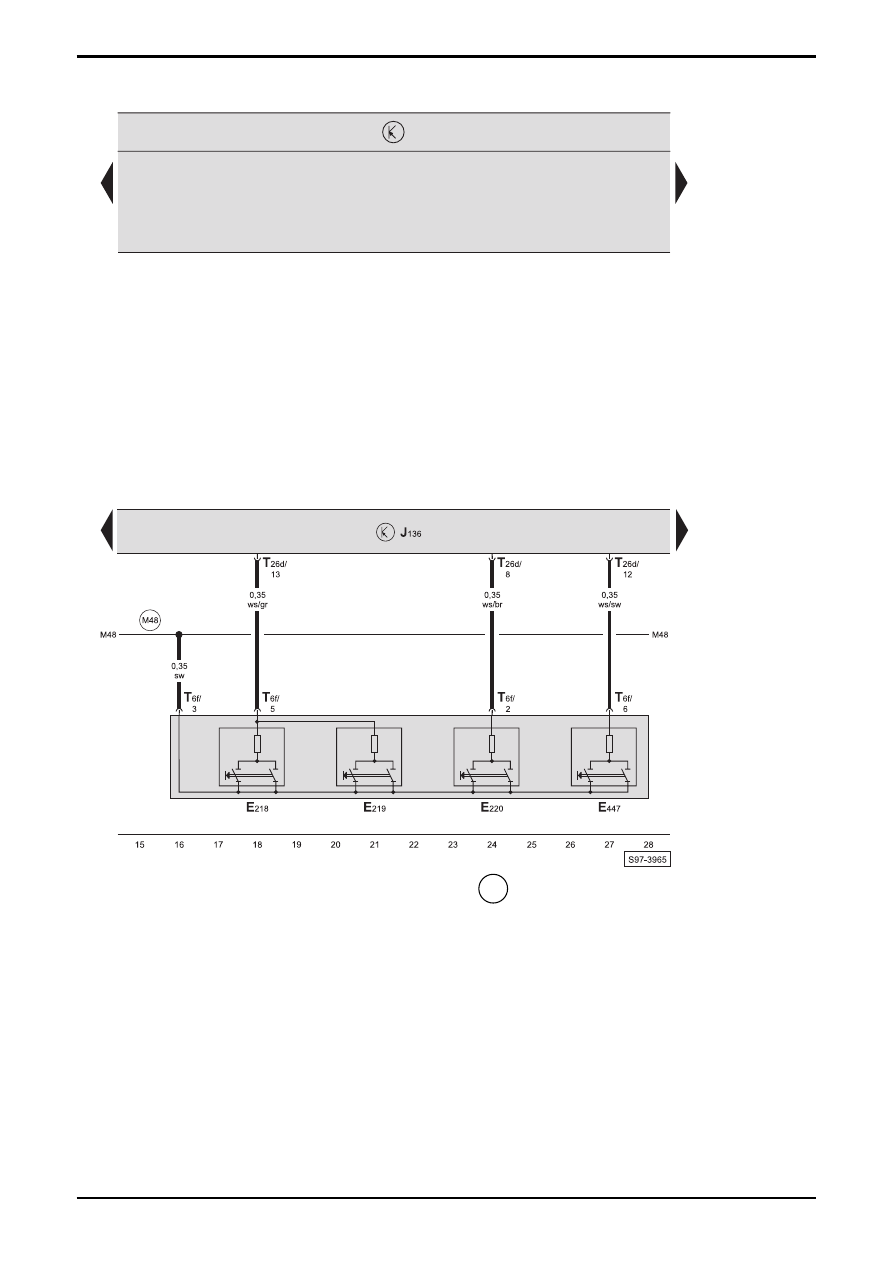

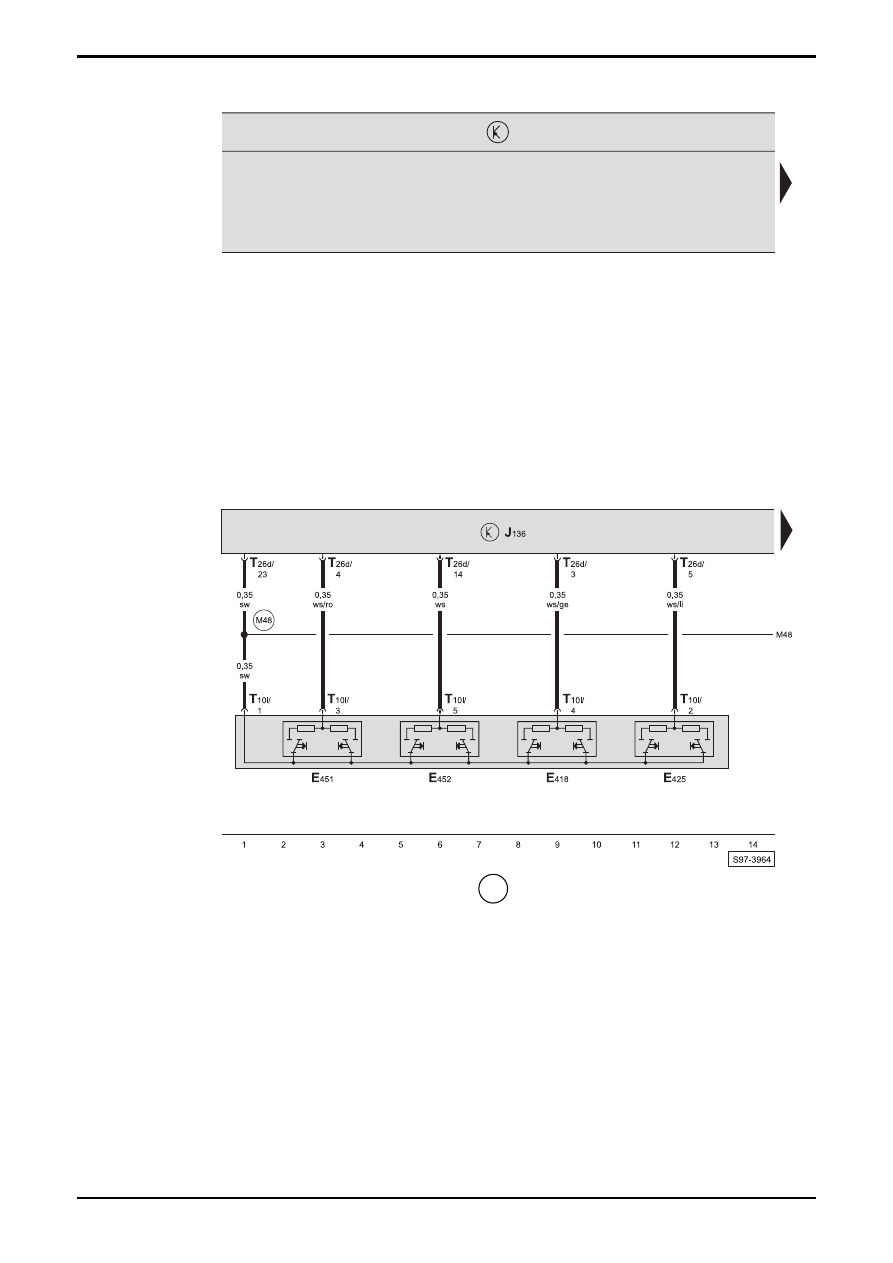

Stromlaufplan
OCTAVIA II
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

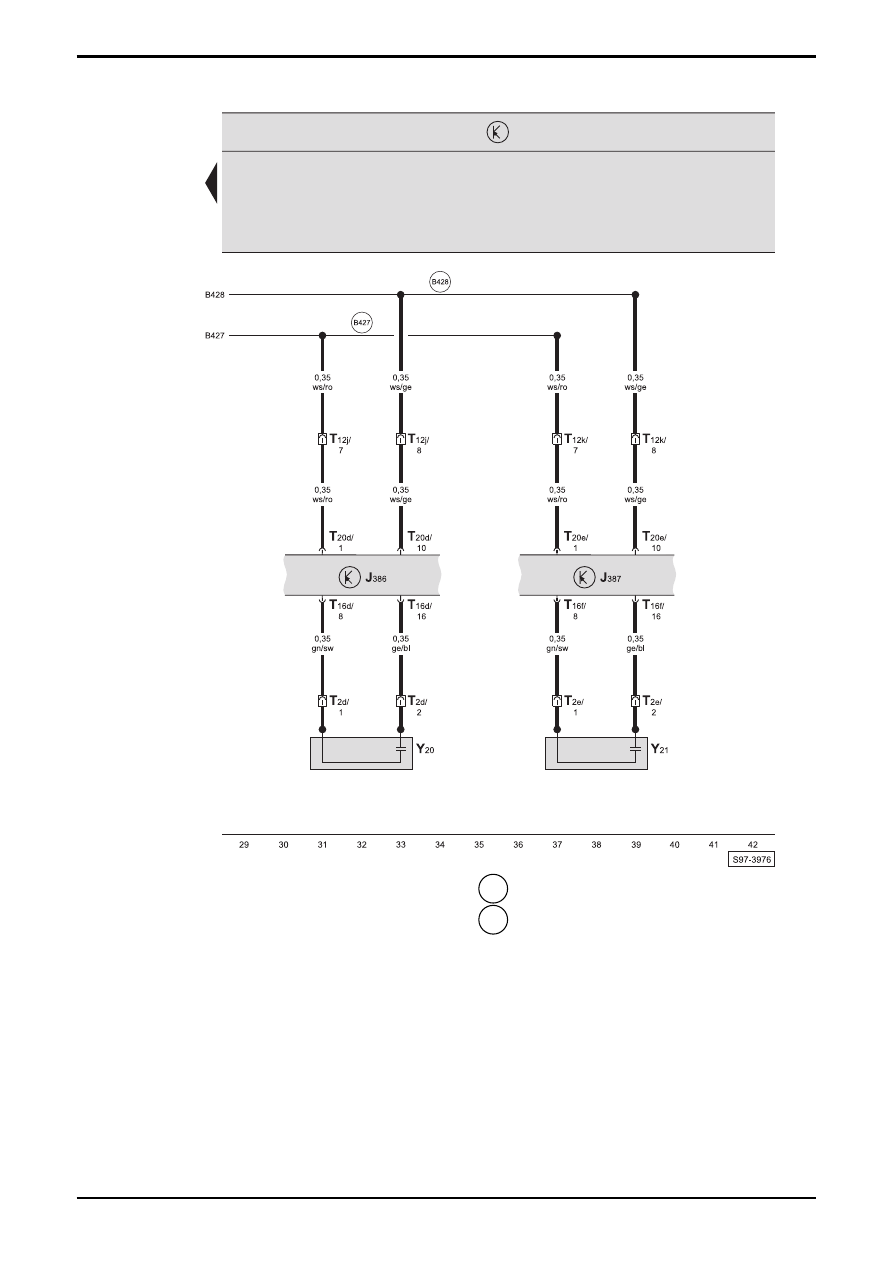

automatisch abblendbarer Außenspiegel Fahrerseite, automatisch abblendbarer Außenspiegel Beifahrerseite, (nur
bei Fahrzeugen mit Komfortelektrik)
J386 - Türsteuergerät
Fahrerseite
J387 - Türsteuergerät
Beifahrerseite
T2d
- Steckverbindung, 2-fach, in der Fahrertür
T2e
- Steckverbindung, 2-fach, in der Beifahrertür
T12j
- Steckverbindung, 12-fach, an der A-Säule links
(schwarz)
T12k - Steckverbindung, 12-fach, an der A-Säule rechts
(schwarz)
T16d - Steckverbindung,
16-fach,
am
Türsteuergerät
Fahrerseite (schwarz)
T16f - Steckverbindung,
16-fach,
am
Türsteuergerät
Beifahrerseite (schwarz)
T20d - Steckverbindung, 20-fach, am Türsteuergerät
Fahrerseite
T20e - Steckverbindung, 20-fach, am Türsteuergerät
Beifahrerseite
Y20 -
automatisch
abblendbarer
Außenspiegel
Fahrerseite
Y21 -
automatisch
abblendbarer
Außenspiegel
Beifahrerseite
B427
- Verbindung -1- (Spiegelabblendung +), im
Leitungsstrang Innenraum
B428
- Verbindung -2- (Spiegelabblendung -), im
Leitungsstrang Innenraum
