Skoda Octavia II: Elektrische Schaltungen - Teil 110

Nr.31/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

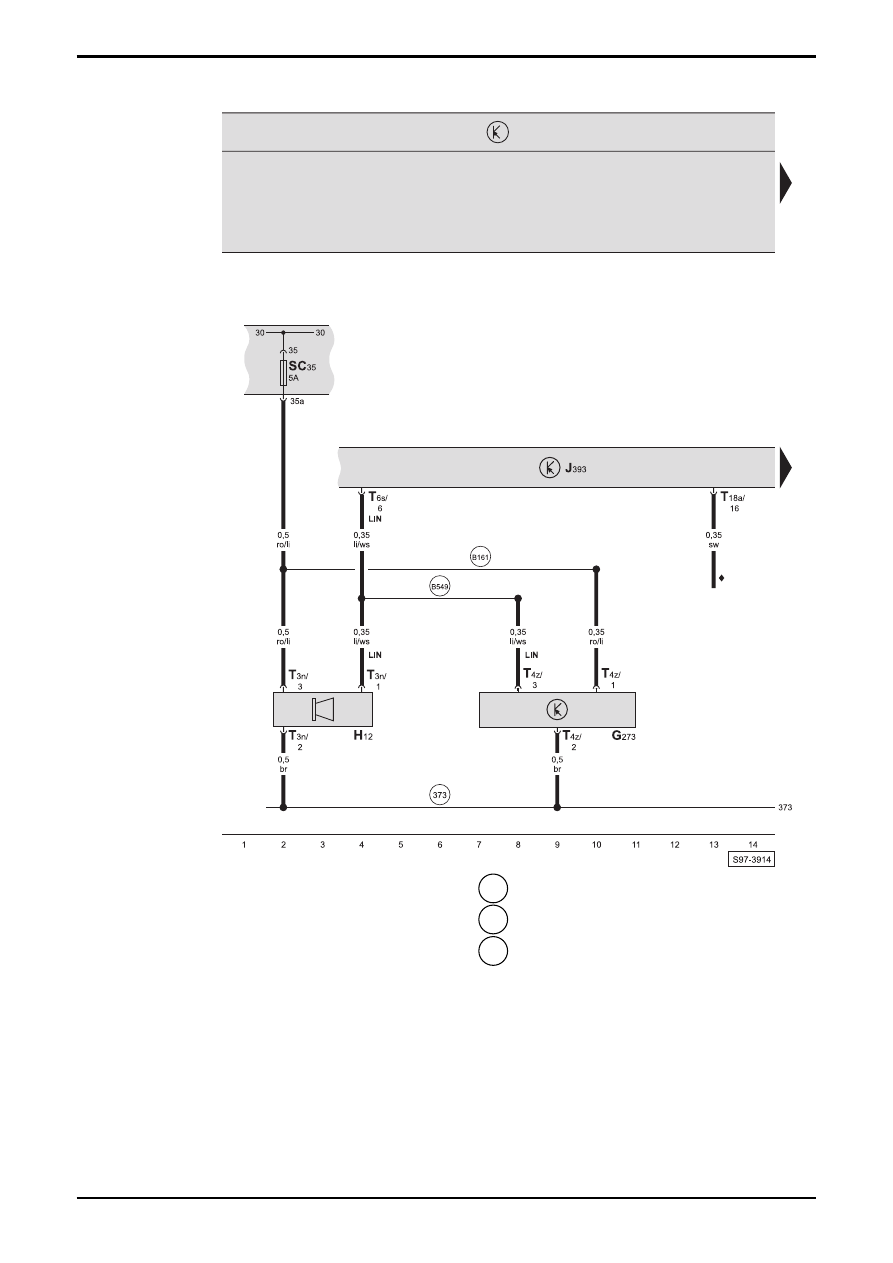

Zentralsteuergerät für Komfortelektrik, Sensor für Innenraumüberwachung, Alarmhorn, Sicherungshalter

G273 - Sensor

für

Innenraumüberwachung

H12

-  Alarmhorn, unter dem rechten Kotflügel vorn

J393  -  Zentralsteuergerät für Komfortelektrik, hinter

Schalttafel rechts

SC35  -  Sicherung -35-, im Sicherungshalter
T3n -

Steckverbindung,

3-fach,

am

Alarmhorn

T4z

-  Steckverbindung, 4-fach, am Sensor für

Innenraumüberwachung

T6s

-  Steckverbindung, 6-fach, am Zentralsteuergerät für

Komfortelektrik (schwarz)

T18a  -  Steckverbindung, 18-fach, am Zentralsteuergerät für

Komfortelektrik (braun)

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

 B161

- Verbindung (30a, Diebstahlwarnanlage), im

Leitungsstrang Innenraum

 B549

-  Verbindung -2- (LIN-Bus), im Leitungsstrang

Innenraum

♦ -

Antennenkabel

OCTAVIA II

 Stromlaufplan

Nr.31/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

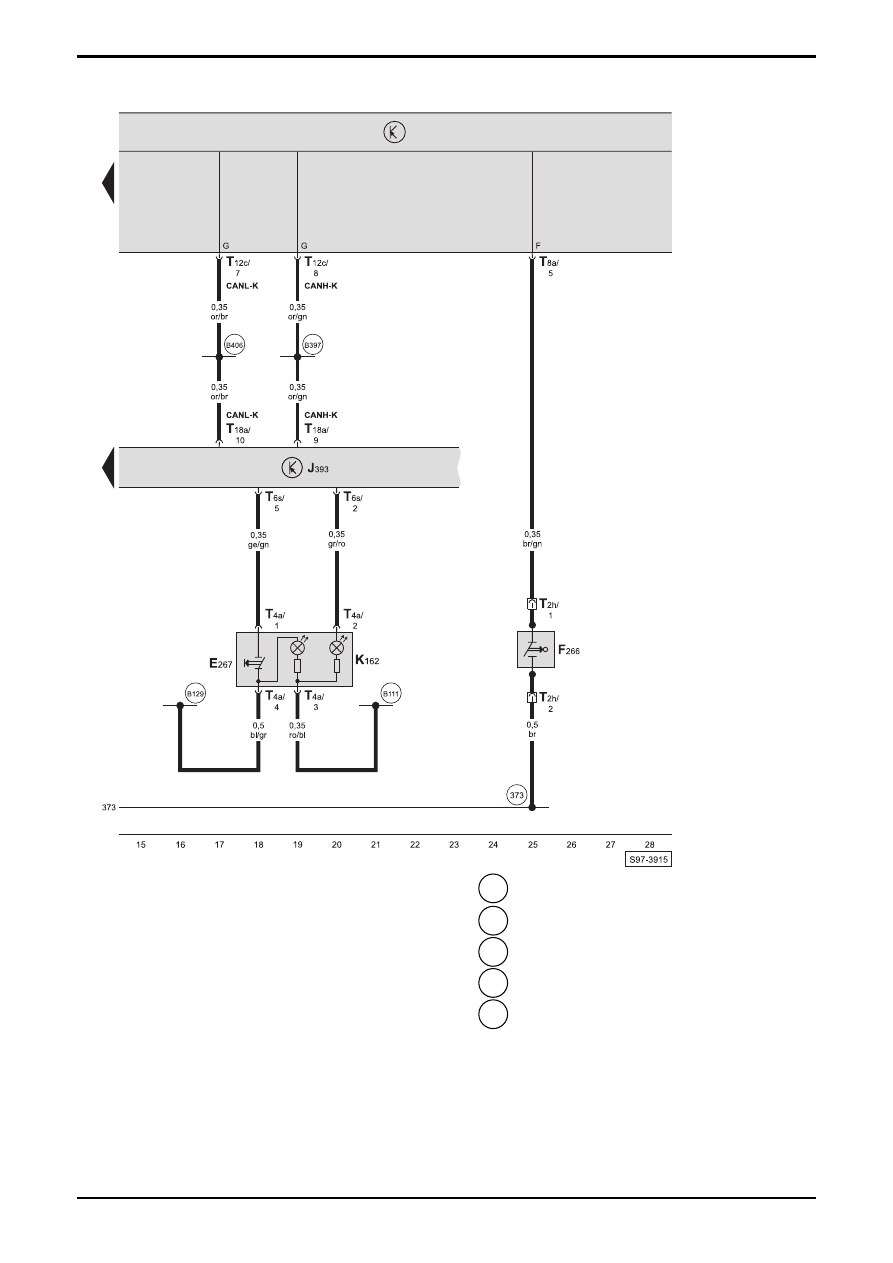

Zentralsteuergerät für Komfortelektrik, Schalter für Deaktivierung Innenraumüberwachung, Kontaktschalter für
Motorhaube

E267 - Schalter

für

Deaktivierung

Innenraumüberwachung

F266 - Kontaktschalter

für

Motorhaube

J393  -  Zentralsteuergerät für Komfortelektrik, hinter

Schalttafel rechts

K162 - Kontrolllampe

für

Innenraumüberwachungsabschaltung

T2h

-  Steckverbindung, 2-fach, am Kontaktschalter für

Motorhaube

T4a

-  Steckverbindung, 4-fach, am Schalter für

Deaktivierung Innenraumüberwachung

T6s

-  Steckverbindung, 6-fach, am Zentralsteuergerät für

Komfortelektrik (schwarz)

T8a

-  Steckverbindung, 8-fach, am Steuergerät für Bordnetz

(schwarz)

T12c  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

T18a  -  Steckverbindung, 18-fach, am Zentralsteuergerät für

Komfortelektrik (braun)

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

 B111

-  Plusverbindung (30al), im Leitungsstrang Innenraum

 B129

- Verbindung (31, Innenleuchte/

Türkontaktschalter), im

Leitungsstrang Innenraum

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.32/1

Ausgabe 11.06
S00.5725.00.00

Diebstahlwarnanlage, ab Mai 2006

(mit Geber für Fahrzeugneigung)

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.32/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Zentralsteuergerät für Komfortelektrik, Sensor für Innenraumüberwachung und Geber für Fahrzeugneigung,
Alarmhorn, Sicherungshalter

G273 - Sensor

für

Innenraumüberwachung

G384 - Geber

für

Fahrzeugneigung

H12

-  Alarmhorn, unter dem rechten Kotflügel vorn

J393  -  Zentralsteuergerät für Komfortelektrik, hinter

Schalttafel rechts

SC35  -  Sicherung -35-, im Sicherungshalter
T3n -

Steckverbindung,

3-fach,

am

Alarmhorn

T4z

-  Steckverbindung, 4-fach, am Sensor für

Innenraumüberwachung

T6s

-  Steckverbindung, 6-fach, am Zentralsteuergerät für

Komfortelektrik (schwarz)

T18a  -  Steckverbindung, 18-fach, am Zentralsteuergerät für

Komfortelektrik (braun)

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

 B161

- Verbindung (30a, Diebstahlwarnanlage), im

Leitungsstrang Innenraum

 B549

-  Verbindung -2- (LIN-Bus), im Leitungsstrang

Innenraum

♦ -

Antennenkabel
