Skoda Octavia II: Elektrische Schaltungen - Teil 108

OCTAVIA II

 Stromlaufplan

Nr.30/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

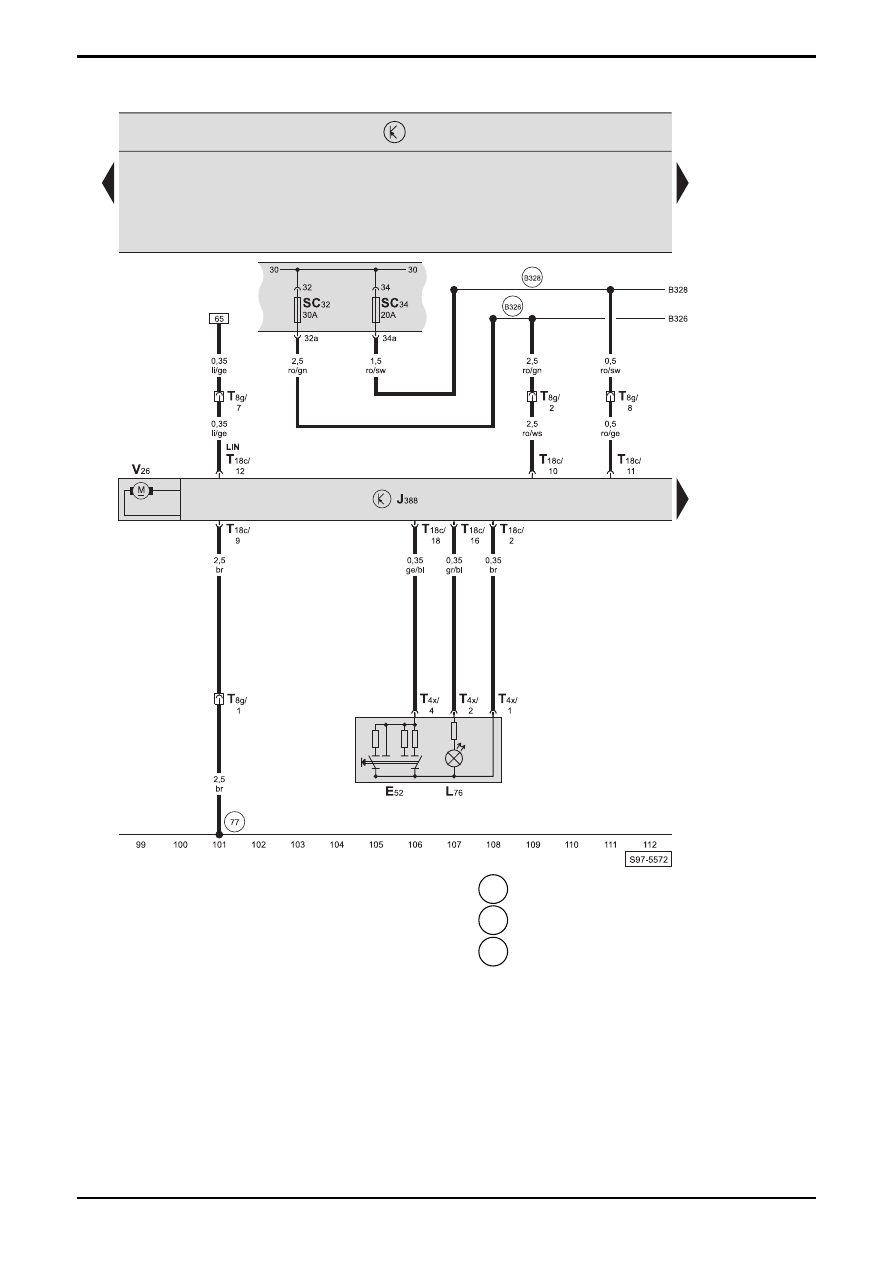

Türsteuergerät - hinten links, Schalter für Fensterheber in Tür hinten links, Motor für Fensterheber hinten links,
Sicherungshalter

E52

-  Schalter für Fensterheber in Tür hinten links

J388  -  Türsteuergerät hinten links
L76

-  Lampe für Schalterbeleuchtung

SC32  -  Sicherung -32-, im Sicherungshalter
SC34  -  Sicherung -34-, im Sicherungshalter
T4x

-  Steckverbindung, 4-fach, am Schalter für

Fensterheber in Tür hinten links

T8g

-  Steckverbindung, 8-fach, an der B-Säule links

(schwarz)

T18c  -  Steckverbindung, 18-fach, am Türsteuergerät hinten

links

V26

-  Motor für Fensterheber hinten links

  77

-  Massepunkt, an der B-Säule links, unten

 B326

- Plusverbindung -12- (30a), im Leitungsstrang

Innenraum

 B328

- Plusverbindung -14- (30a), im Leitungsstrang

Innenraum

Nr.30/10

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

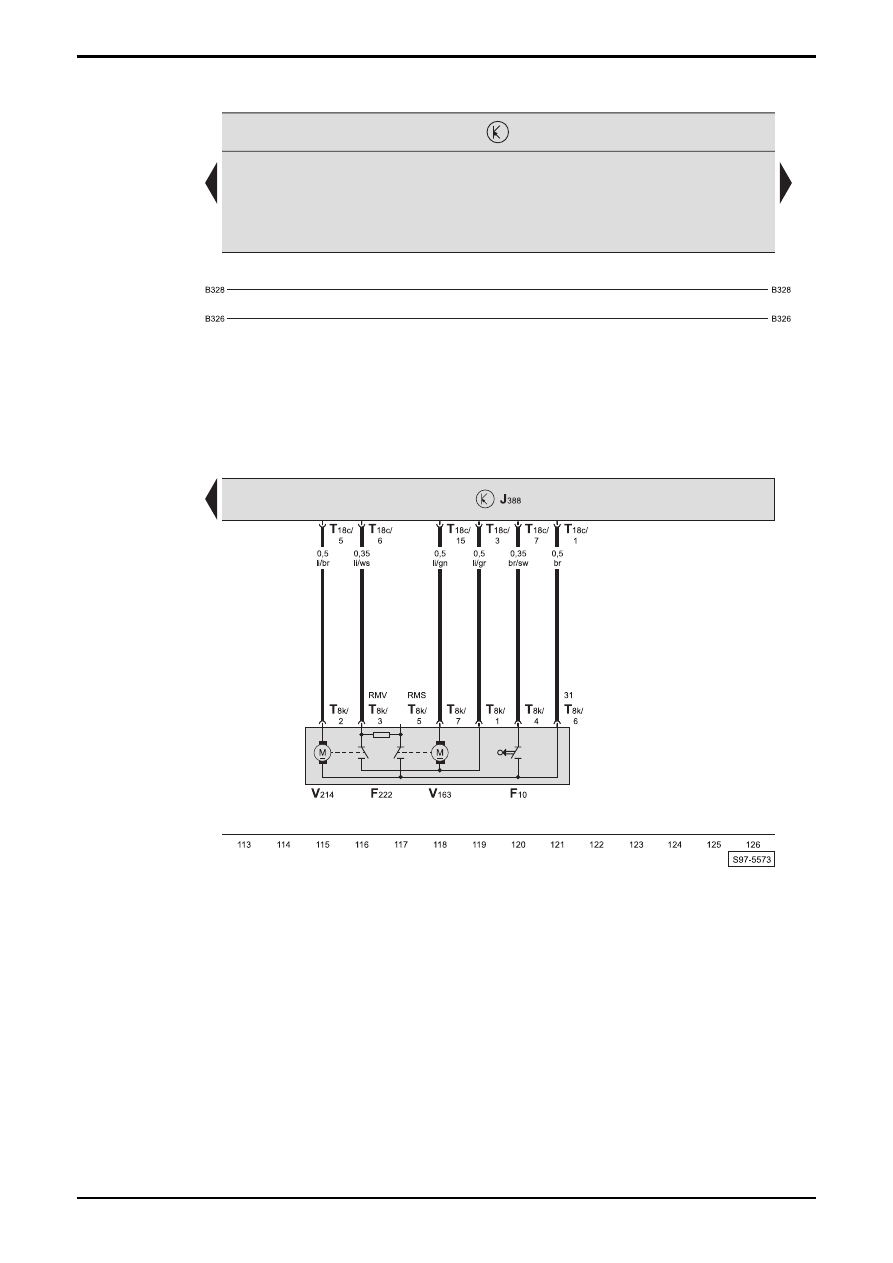

Türsteuergerät - hinten links, Schließeinheit für Zentralverriegelung - hinten links

F10

-  Türkontaktschalter - hinten links

F222  -  Schließeinheit für Zentralverriegelung hinten links

(Schalterstellung - geschlossen mit SAFE)

J388  -  Türsteuergerät hinten links
T8k

-  Steckverbindung, 8-fach, an der Schließeinheit für

Zentralverriegelung hinten links

T18c  -  Steckverbindung, 18-fach, am Türsteuergerät hinten

links

V163  -  Motor für Zentralverriegelung (SAFE) hinten links
V214  -  Motor für Zentralverriegelung hinten links

OCTAVIA II

 Stromlaufplan

Nr.30/11

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

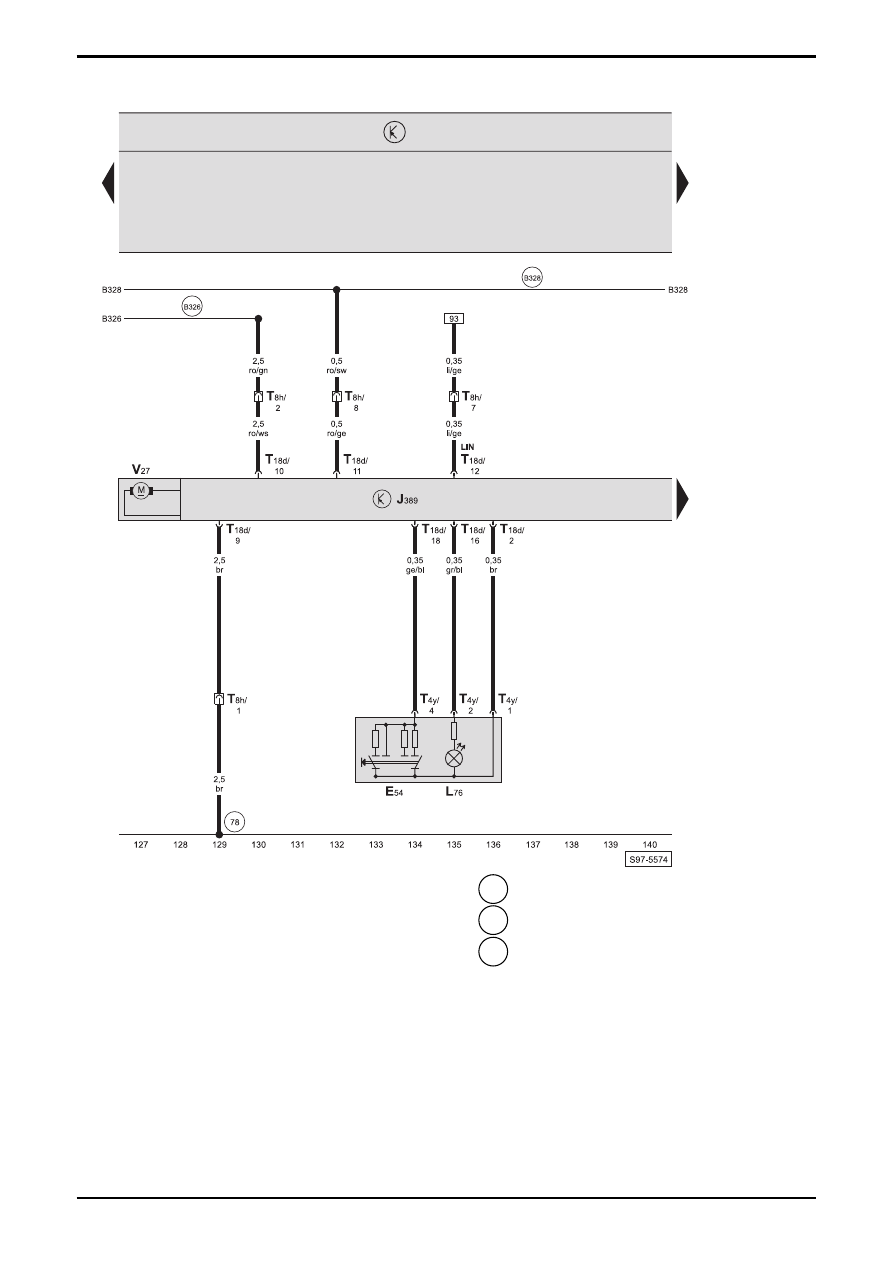

Türsteuergerät - hinten rechts, Schalter für Fensterheber in Tür hinten rechts, Motor für Fensterheber hinten rechts

E54

-  Schalter für Fensterheber in Tür hinten rechts

J389  -  Türsteuergerät hinten rechts
L76

-  Lampe für Schalterbeleuchtung

T4y

-  Steckverbindung, 4-fach, am Schalter für

Fensterheber in Tür hinten rechts

T8h

-  Steckverbindung, 8-fach, an der B-Säule rechts

(schwarz)

T18d  -  Steckverbindung, 18-fach, am Türsteuergerät hinten

rechts

V27

-  Motor für Fensterheber hinten rechts

  78

-  Massepunkt, an der B-Säule rechts, unten

 B326

- Plusverbindung -12- (30a), im Leitungsstrang

Innenraum

 B328

- Plusverbindung -14- (30a), im Leitungsstrang

Innenraum

Nr.30/12

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Türsteuergerät - hinten rechts, Schließeinheit für Zentralverriegelung - hinten rechts

F11

-  Türkontaktschalter - hinten rechts

F223  -  Schließeinheit für Zentralverriegelung hinten rechts

(Schalterstellung - geschlossen mit SAFE)

J389  -  Türsteuergerät hinten rechts
T8l

-  Steckverbindung, 8-fach, an der Schließeinheit für

Zentralverriegelung hinten rechts

T18d  -  Steckverbindung, 18-fach, am Türsteuergerät hinten

rechts

V164  -  Motor für Zentralverriegelung (SAFE) hinten rechts
V215  -  Motor für Zentralverriegelung hinten rechts
