 Stromlaufplan

Nr.30/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

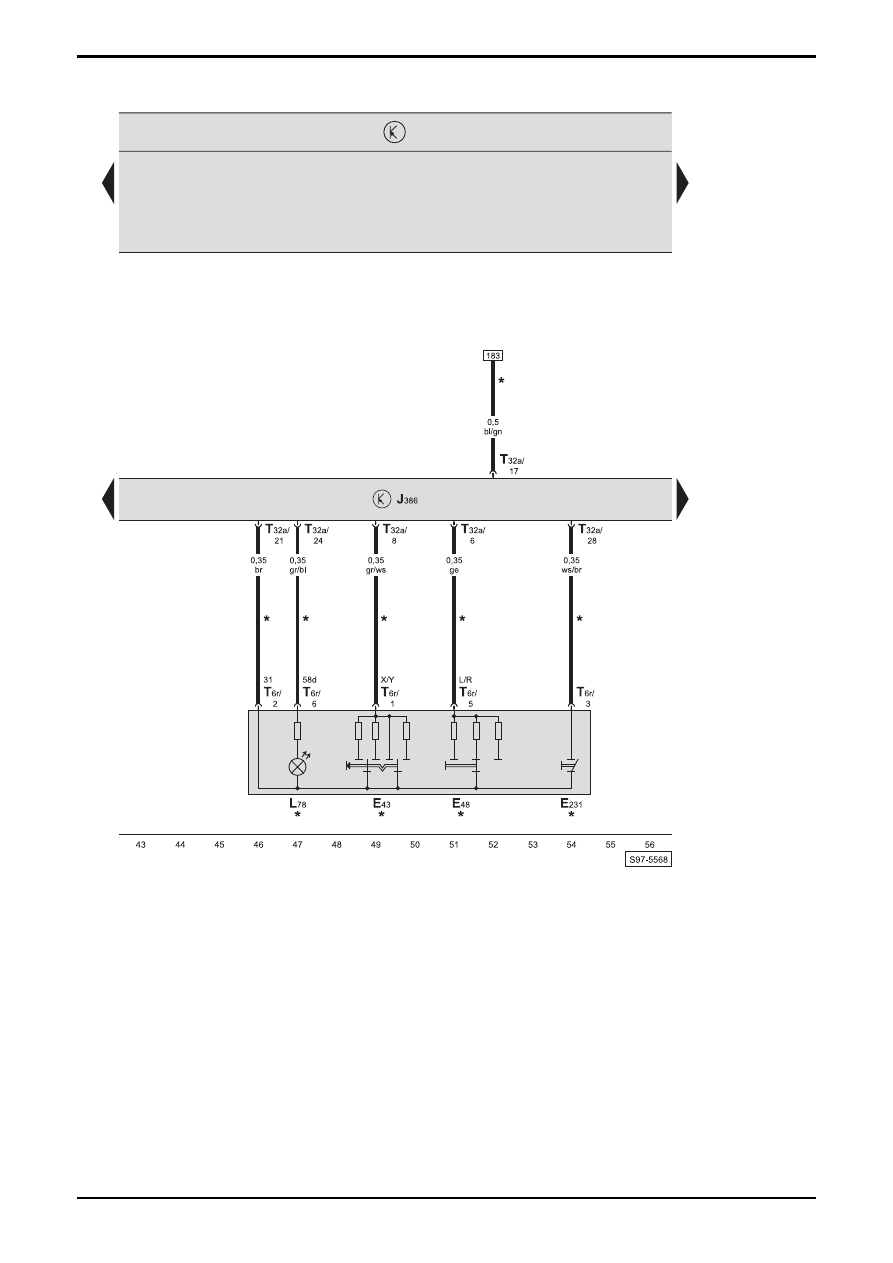

Türsteuergerät - Fahrerseite, Schalter für Spiegelverstellung

E43 -

Schalter

für

Spiegelverstellung

E48

-  Umschalter für Spiegelverstellung (links, rechts)

E231 - Taster

für

Heizung

Außenspiegel

J386 - Türsteuergerät

Fahrerseite

L78 -

Beleuchtung

-

Schalter-Spiegelverstellung

T6r

-  Steckverbindung, 6-fach, am Schalter für

Spiegelverstellung

T32a - Steckverbindung,

32-fach,

am

Türsteuergerät

Fahrerseite

*

 -

Sonderausstattung

Nr.30/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

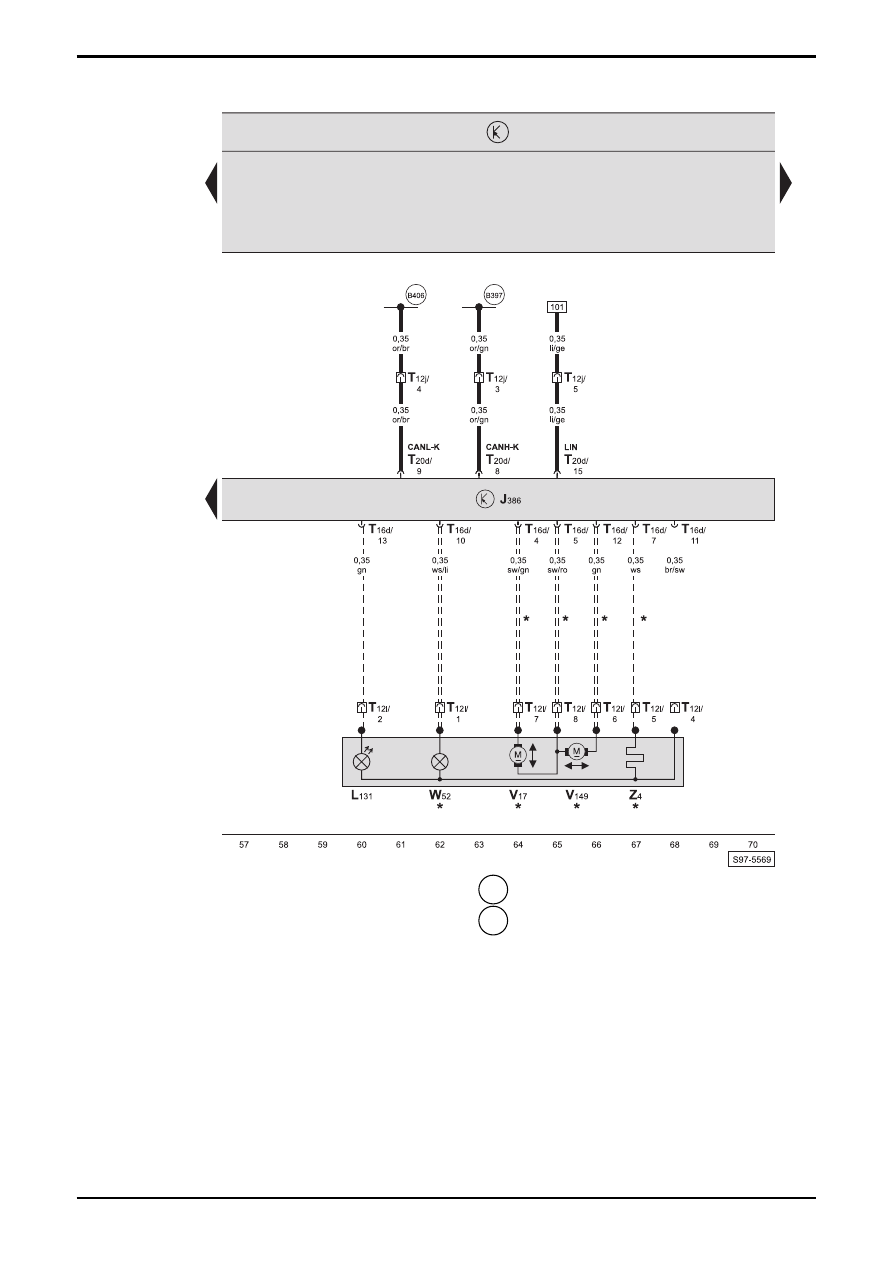

Türsteuergerät - Fahrerseite, verstellbarer und beheizbarer Außenspiegel für Fahrertür, Lampe für Blinkleuchte im
Außenspiegel Fahrerseite, Einstiegsleuchte im Außenspiegel Fahrerseite

J386 - Türsteuergerät

Fahrerseite

L131  -  Lampe für Blinkleuchte im Außenspiegel Fahrerseite
T12j

-  Steckverbindung, 12-fach, an der A-Säule links

(schwarz)

T12l

-  Steckverbindung, 12-fach, in der Fahrertür

T16d - Steckverbindung,

16-fach,

am

Türsteuergerät

Fahrerseite (schwarz)

T20d  -  Steckverbindung, 20-fach, am Türsteuergerät

Fahrerseite

V17

-  Motor für Spiegelverstellung - Fahrerseite

V149  -  Motor für Spiegelverstellung - Fahrerseite
W52 - Einstiegsleuchte

im

Außenspiegel

Fahrerseite

Z4 -

beheizbarer

Außenspiegel

-

Fahrerseite

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

*

 -

Sonderausstattung

= = =  -  gilt nicht für Fahrzeuge mit Sitzverstellung

OCTAVIA II

 Stromlaufplan

Nr.30/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

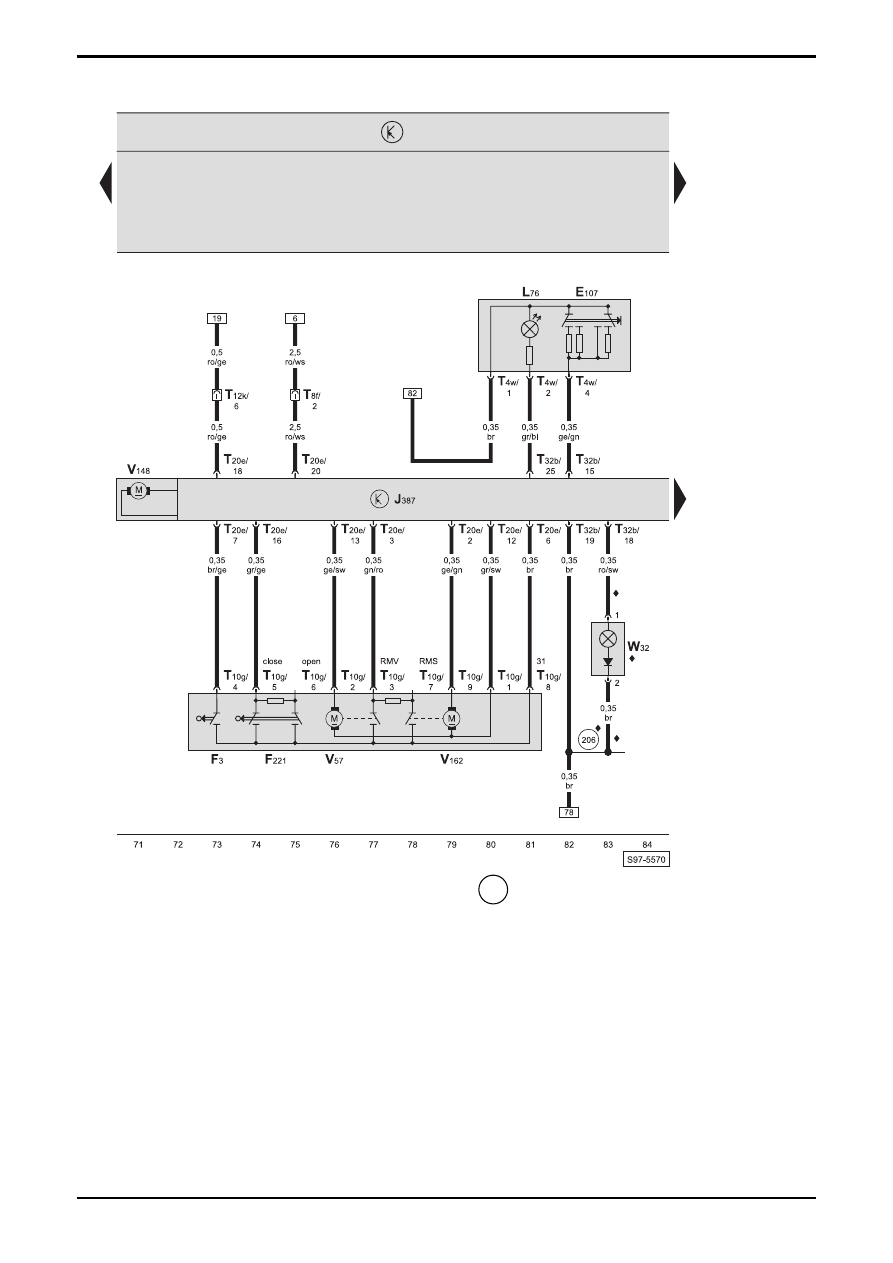

Türsteuergerät - Beifahrerseite, Schließeinheit für Zentralverriegelung - Beifahrerseite, Schalter für Fensterheber in
Beifahrertür, Motor für Fensterheber - Beifahrerseite, Einstiegsleuchte vorn rechts

E107 - Schalter

für

Fensterheber

in

Beifahrertür

F3 -

Türkontaktschalter

-

Beifahrerseite

F221 - Schließeinheit

für

Zentralverriegelung

Beifahrerseite

(Schalterstellung - geschlossen mit SAFE)

J387 - Türsteuergerät

Beifahrerseite

L76 -

Lampe

für

Schalterbeleuchtung

T4w

-  Steckverbindung, 4-fach, am Schalter für

Fensterheber in Beifahrertür

T8f

-  Steckverbindung, 8-fach, an der A-Säule rechts

(schwarz)

T10g  -  Steckverbindung, 10-fach, an der Schließeinheit für

Zentralverriegelung Beifahrerseite

T12k  -  Steckverbindung, 12-fach, an der A-Säule rechts

(schwarz)

T20e  -  Steckverbindung, 20-fach, am Türsteuergerät

Beifahrerseite

T32b - Steckverbindung,

32-fach,

am

Türsteuergerät

Beifahrerseite

V57 -

Motor

für

Zentralverriegelung

Beifahrerseite

V148  -  Motor für Fensterheber Beifahrerseite
V162  -  Motor für Zentralverriegelung (SAFE) Beifahrerseite
W32 - Einstiegsleuchte

vorn

rechts

 206  -  Masseverbindung, im Leitungsstrang Türverkabelung-

Beifahrerseite

♦

-  nur bei Fahrzeugen mit Einstiegsleuchten in den

Türen

Nr.30/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

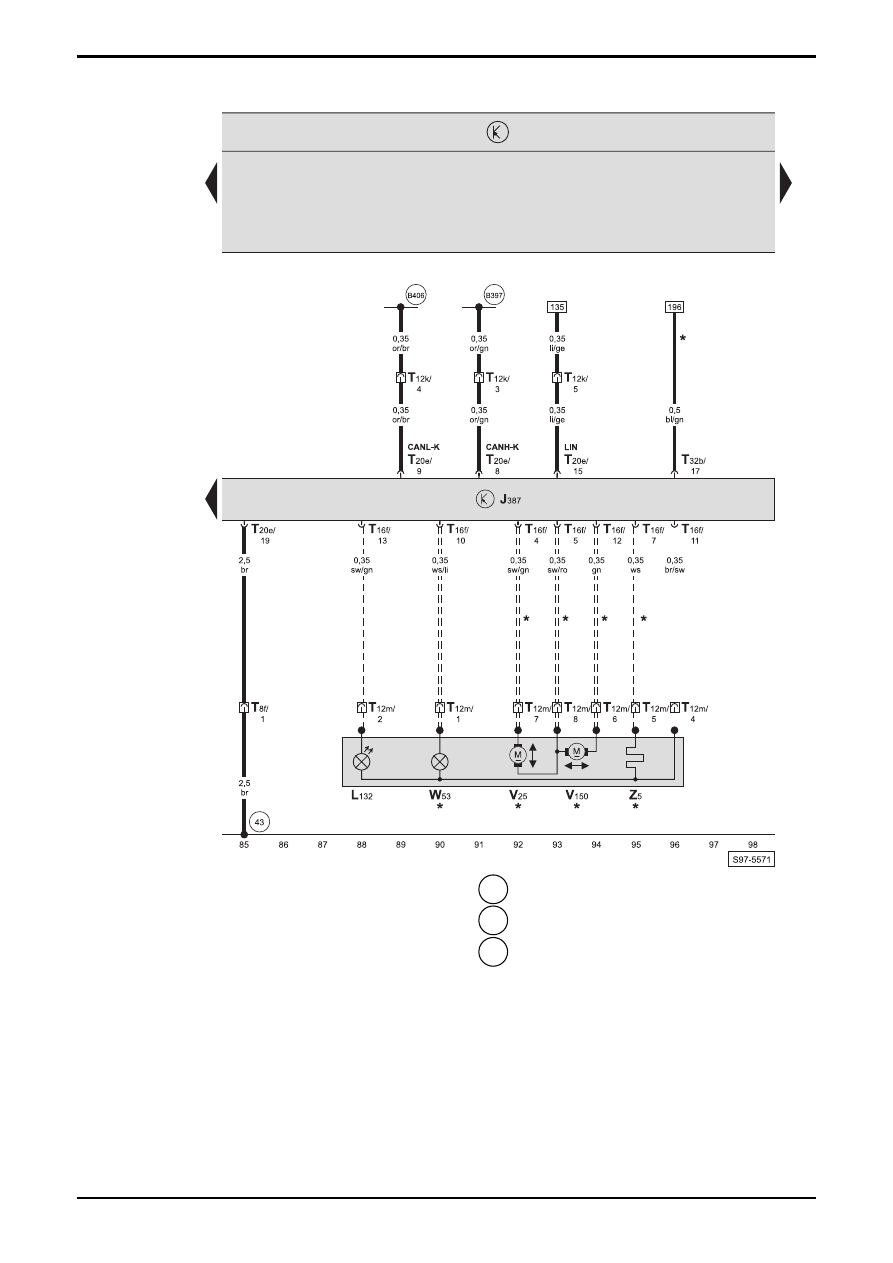

Türsteuergerät - Beifahrerseite, verstellbarer und beheizbarer Außenspiegel für Beifahrertür, Lampe für
Blinkleuchte im Außenspiegel Beifahrerseite, Einstiegsleuchte im Außenspiegel Beifahrerseite

J387 - Türsteuergerät

Beifahrerseite

L132  -  Lampe für Blinkleuchte im Außenspiegel

Beifahrerseite

T8f

-  Steckverbindung, 8-fach, an der A-Säule rechts

(schwarz)

T12k  -  Steckverbindung, 12-fach, an der A-Säule rechts

(schwarz)

T12m  -  Steckverbindung, 12-fach, in der Beifahrertür
T16f - Steckverbindung,

16-fach,

am

Türsteuergerät

Beifahrerseite (schwarz)

T20e  -  Steckverbindung, 20-fach, am Türsteuergerät

Beifahrerseite

T32b - Steckverbindung,

32-fach,

am

Türsteuergerät

Beifahrerseite

V25

-  Motor für Spiegelverstellung - Beifahrerseite

V150  -  Motor für Spiegelverstellung - Beifahrerseite
W53 - Einstiegsleuchte

im

Außenspiegel

Beifahrerseite

Z5 -

beheizbarer

Außenspiegel

-

Beifahrerseite

  43

-  Massepunkt -1-, an der A-Säule rechts, unten

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

*

 -

Sonderausstattung

= = =  -  gilt nicht für Fahrzeuge mit Sitzverstellung
