OCTAVIA II

 Stromlaufplan

Nr.29/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

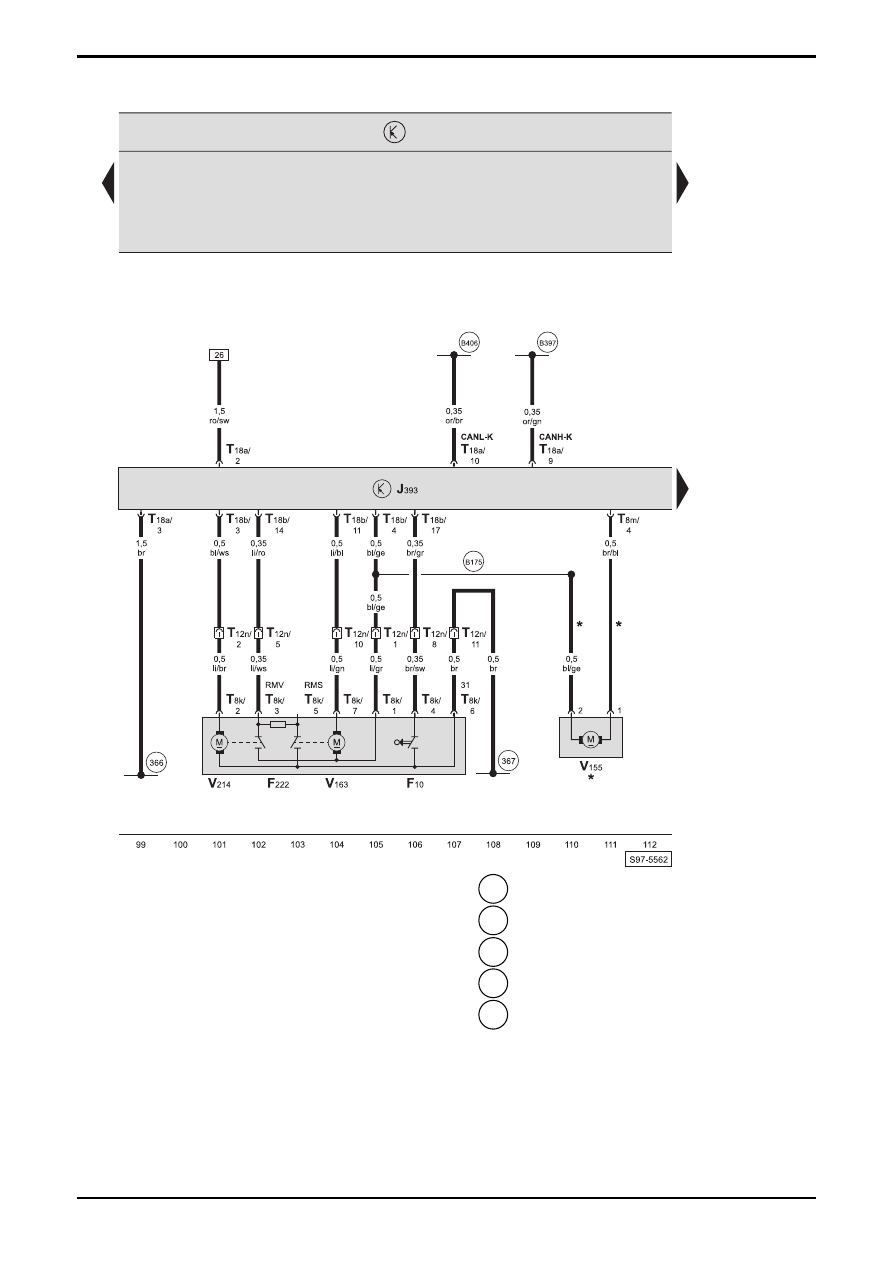

Zentralsteuergerät für Komfortelektrik, Schließeinheit für Zentralverriegelung - hinten links, Motor für
Tankdeckelverriegelung

F10

-  Türkontaktschalter - hinten links

F222  -  Schließeinheit für Zentralverriegelung hinten links

(Schalterstellung - geschlossen mit SAFE)

J393  -  Zentralsteuergerät für Komfortelektrik, hinter

Schalttafel rechts

T8k

-  Steckverbindung, 8-fach, an der Schließeinheit für

Zentralverriegelung hinten links

T8m   -  Steckverbindung, 8-fach, am Zentralsteuergerät für

Komfortelektrik

T12n  -  Steckverbindung, 12-fach, an der B-Säule links

(schwarz)

T18a  -  Steckverbindung, 18-fach, am Zentralsteuergerät für

Komfortelektrik (braun)

T18b  -  Steckverbindung, 18-fach, am Zentralsteuergerät für

Komfortelektrik (schwarz)

V155 - Motor

für

Tankdeckelverriegelung

V163  -  Motor für Zentralverriegelung (SAFE) hinten links
V214  -  Motor für Zentralverriegelung hinten links

  366  -  Masseverbindung -1-, im Leitungsstrang Innenraum

  367  -  Masseverbindung -2-, im Leitungsstrang Innenraum

 B175

- Verbindung (Zentralverriegelung), im Leitungsstrang

Innenraum

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

*

 -

Sonderausstattung

Nr.29/10

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

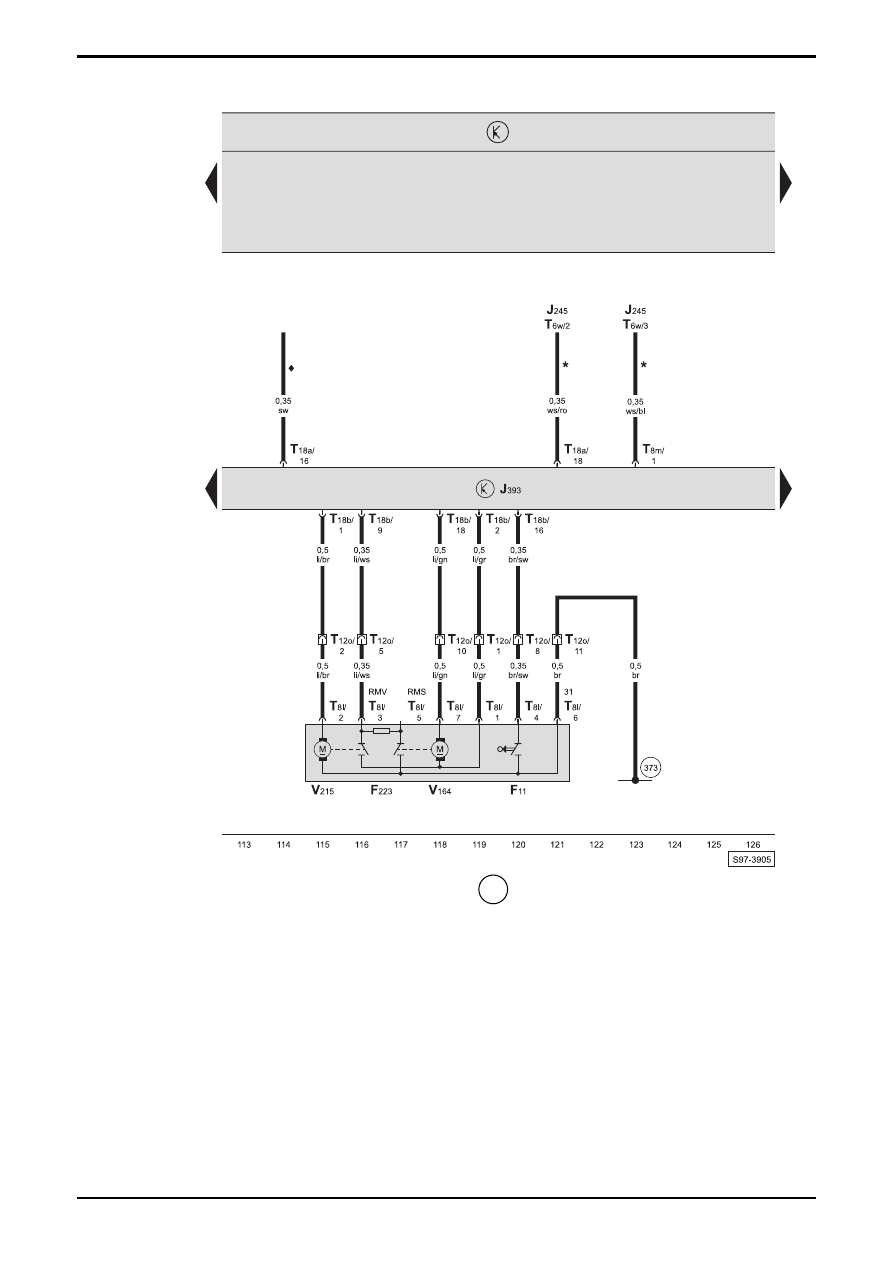

Zentralsteuergerät für Komfortelektrik, Schließeinheit für Zentralverriegelung - hinten rechts

F11

-  Türkontaktschalter - hinten rechts

F223  -  Schließeinheit für Zentralverriegelung hinten rechts

(Schalterstellung - geschlossen mit SAFE)

J245 - Steuergerät

für

Schiebedachverstellung

J393  -  Zentralsteuergerät für Komfortelektrik, hinter

Schalttafel rechts

T6w

-  Steckverbindung, 6-fach, am Steuergerät für

Schiebedachverstellung

T8l

-  Steckverbindung, 8-fach, an der Schließeinheit für

Zentralverriegelung hinten rechts

T8m   -  Steckverbindung, 8-fach, am Zentralsteuergerät für

Komfortelektrik

T12o  -  Steckverbindung, 12-fach, an der B-Säule rechts

(schwarz)

T18a  -  Steckverbindung, 18-fach, am Zentralsteuergerät für

Komfortelektrik (braun)

T18b  -  Steckverbindung, 18-fach, am Zentralsteuergerät für

Komfortelektrik (schwarz)

V164  -  Motor für Zentralverriegelung (SAFE) hinten rechts
V215  -  Motor für Zentralverriegelung hinten rechts

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

*



-  nur bei Fahrzeugen mit elektrischem Schiebedach

♦ -

nur

bei

Fahrzeugen

mit

Funkfernbedienung

für

Zentralverriegelung

OCTAVIA II

 Stromlaufplan

Nr.29/11

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

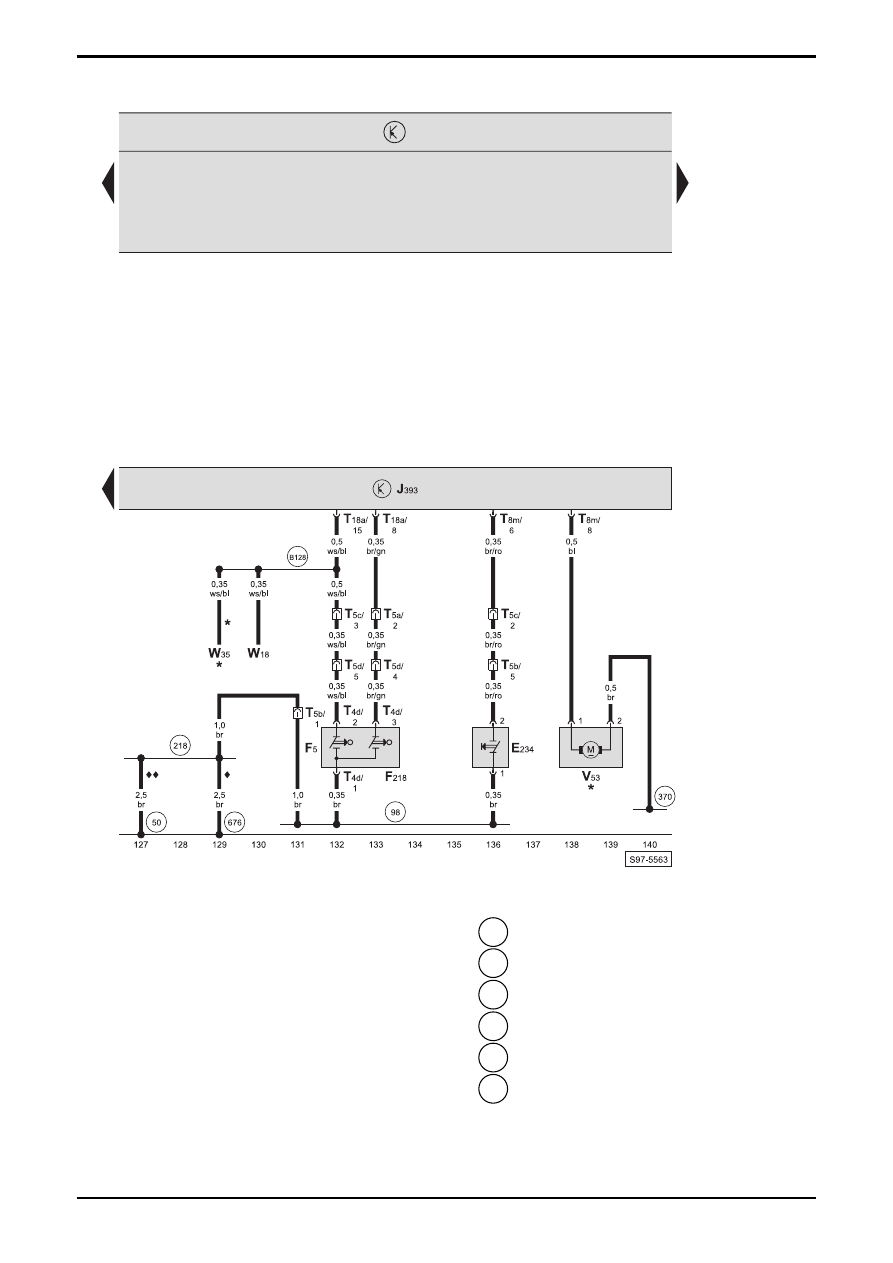

Zentralsteuergerät für Komfortelektrik, Taster für Entriegelung in Heckklappengriff, Motor für Zentralverriegelung-
Heckklappe, Schalter für Kofferraumbeleuchtung, Schalter für Zentralverriegelung

E234  -  Taster für Entriegelung in Heckklappengriff
F5

-  Schalter für Kofferraumbeleuchtung, im

Heckklappenschloss

F218 - Schalter

für

Zentralverriegelung,

im

Heckklappenschloss

J393  -  Zentralsteuergerät für Komfortelektrik, hinter

Schalttafel rechts

T4d

-  Steckverbindung, 4-fach, am Heckklappenschloss

T5a

-  Steckverbindung, 5-fach, an der C-Säule links (rosa)

T5b

-  Steckverbindung, 5-fach, in der Heckklappe (schwarz)

T5c

-  Steckverbindung, 5-fach, an der C-Säule links

(schwarz)

T5d

-  Steckverbindung, 5-fach, in der Heckklappe (braun)

T8m   -  Steckverbindung, 8-fach, am Zentralsteuergerät für

Komfortelektrik

T18a  -  Steckverbindung, 18-fach, am Zentralsteuergerät für

Komfortelektrik (braun)

V53 -

Motor

für

Zentralverriegelung

-

Heckklappe

W18 - Kofferraumleuchte

links

W35 - Kofferraumleuchte

rechts

  50

-  Massepunkt, im Kofferraum links

 98  - Masseverbindung, im Leitungsstrang Heckklappe

 218  -  Masseverbindung, im Verbindungsstrang Heckklappe

  370  -  Masseverbindung -5-, im Leitungsstrang Innenraum

  676  -  Massepunkt -2-, im Kofferraum links

 B128

-  Verbindung (31, Kofferraumleuchte), im

Leitungsstrang Innenraum

*

 -

Sonderausstattung

♦ -

nur

bei

Fahrzeugen

Stufenheck

♦♦ -

nur

bei

Fahrzeugen

Combi

Nr.29/12

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

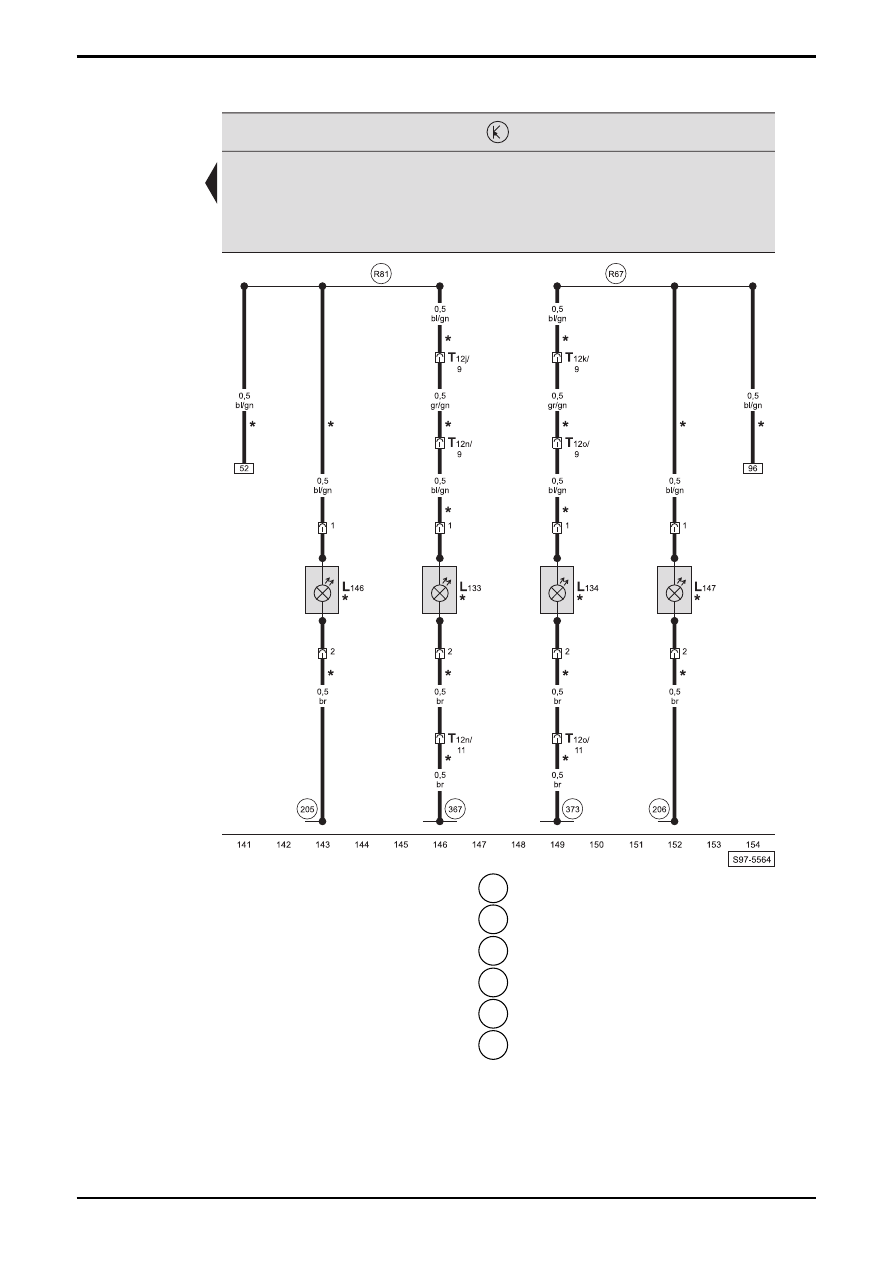

Türinnengriffbeleuchtung Fahrerseite, Türinnengriffbeleuchtung Beifahrerseite, Türinnengriffbeleuchtung hinten
links, Türinnengriffbeleuchtung hinten rechts

L133  -  Lampe für Türinnengriffbeleuchtung hinten links
L134  -  Lampe für Türinnengriffbeleuchtung hinten rechts
L146 - Lampe

für

Türinnengriffbeleuchtung

Fahrerseite

L147 - Lampe

für

Türinnengriffbeleuchtung

Beifahrerseite

T12j

-  Steckverbindung, 12-fach, an der A-Säule links

(schwarz)

T12k  -  Steckverbindung, 12-fach, an der A-Säule rechts

(schwarz)

T12n  -  Steckverbindung, 12-fach, an der B-Säule links

(schwarz)

T12o  -  Steckverbindung, 12-fach, an der B-Säule rechts

(schwarz)

 205  -  Masseverbindung, im Leitungsstrang Türverkabelung-

Fahrerseite

 206  -  Masseverbindung, im Leitungsstrang Türverkabelung-

Beifahrerseite

  367  -  Masseverbindung -2-, im Leitungsstrang Innenraum

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

 R67  -  Verbindung (58d), im Leitungsstrang Türverkabelung-

Beifahrerseite

 R81  -  Verbindung (58d), im Leitungsstrang Türverkabelung-

Fahrerseite

*

 -

Sonderausstattung
