Skoda Octavia II: Elektrische Schaltungen - Teil 106

OCTAVIA II

 Stromlaufplan

Nr.30/1

Ausgabe 11.06
S00.5725.00.00

Komfortelektrik mit elektrischen Fensterhebern vorn und hinten,
ab Mai 2006

 Elektrische Fensterheber vorn und hinten

 Zentralverriegelung

 Blinkleuchten im Außenspiegel

 Tankklappenfernentriegelung

 Außenspiegel, beheizbar und verstellbar

 Einstiegsleuchten in den Türen und im Außenspiegel

 Türinnengriffbeleuchtung

 Funkfernbedienung für Zentralverriegelung

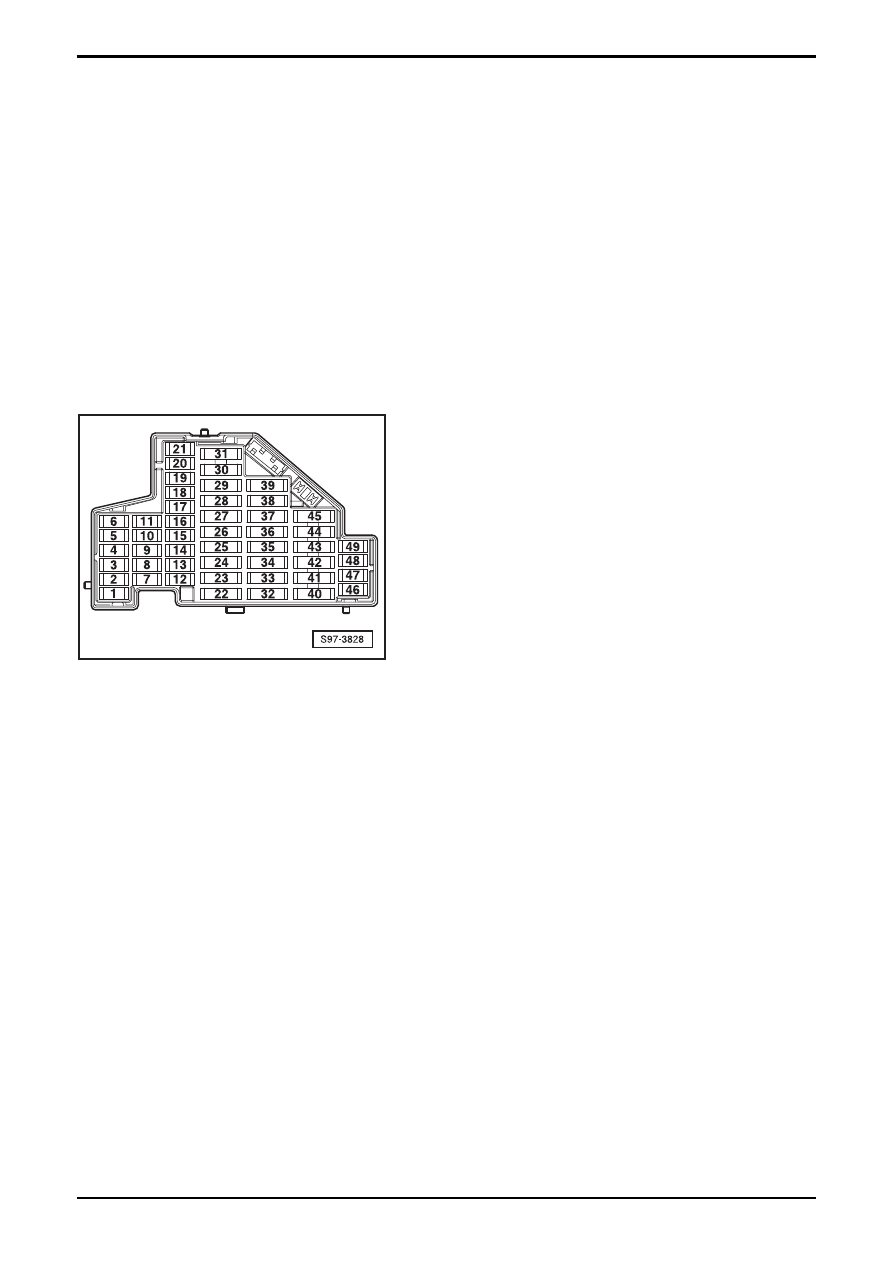

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.30/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

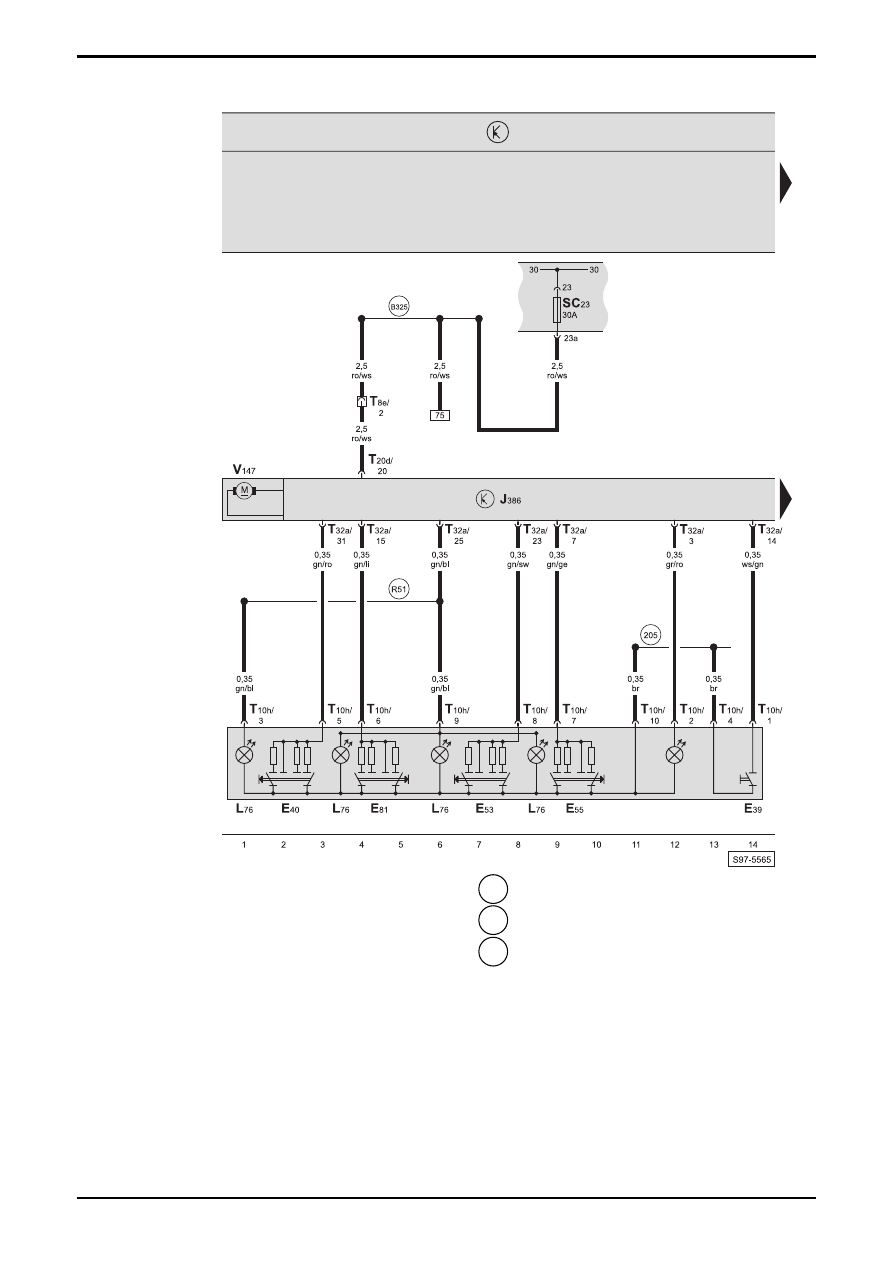

Türsteuergerät - Fahrerseite, Zentralschalter für Fensterheber, Motor für Fensterheber - Fahrerseite,
Sicherungshalter

E39 -

Sperrschalter

für

Fensterheber

hinten

E40

-  Schalter für Fensterheber vorn links, Fahrer

E53

-  Schalter für Fensterheber hinten links, Fahrer

E55

-  Schalter für Fensterheber hinten rechts, Fahrer

E81

-  Schalter für Fensterheber vorn rechts, Fahrer

J386 - Türsteuergerät

Fahrerseite

L76

-  Lampe für Schalterbeleuchtung

SC23  -  Sicherung -23-, im Sicherungshalter
T8e

-  Steckverbindung, 8-fach, an der A-Säule links

(schwarz)

T10h  -  Steckverbindung, 10-fach, am Zentralschalter für

Fensterheber, in der Fahrertür

T20d  -  Steckverbindung, 20-fach, am Türsteuergerät

Fahrerseite

T32a - Steckverbindung,

32-fach,

am

Türsteuergerät

Fahrerseite

V147  -  Motor für Fensterheber Fahrerseite

 205  -  Masseverbindung, im Leitungsstrang Türverkabelung-

Fahrerseite

 B325

-  Plusverbindung -11- (30a), im Leitungsstrang

Innenraum

 R51  -  Verbindung (58d), im Leitungsstrang Türverkabelung-

Fahrerseite

OCTAVIA II

 Stromlaufplan

Nr.30/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

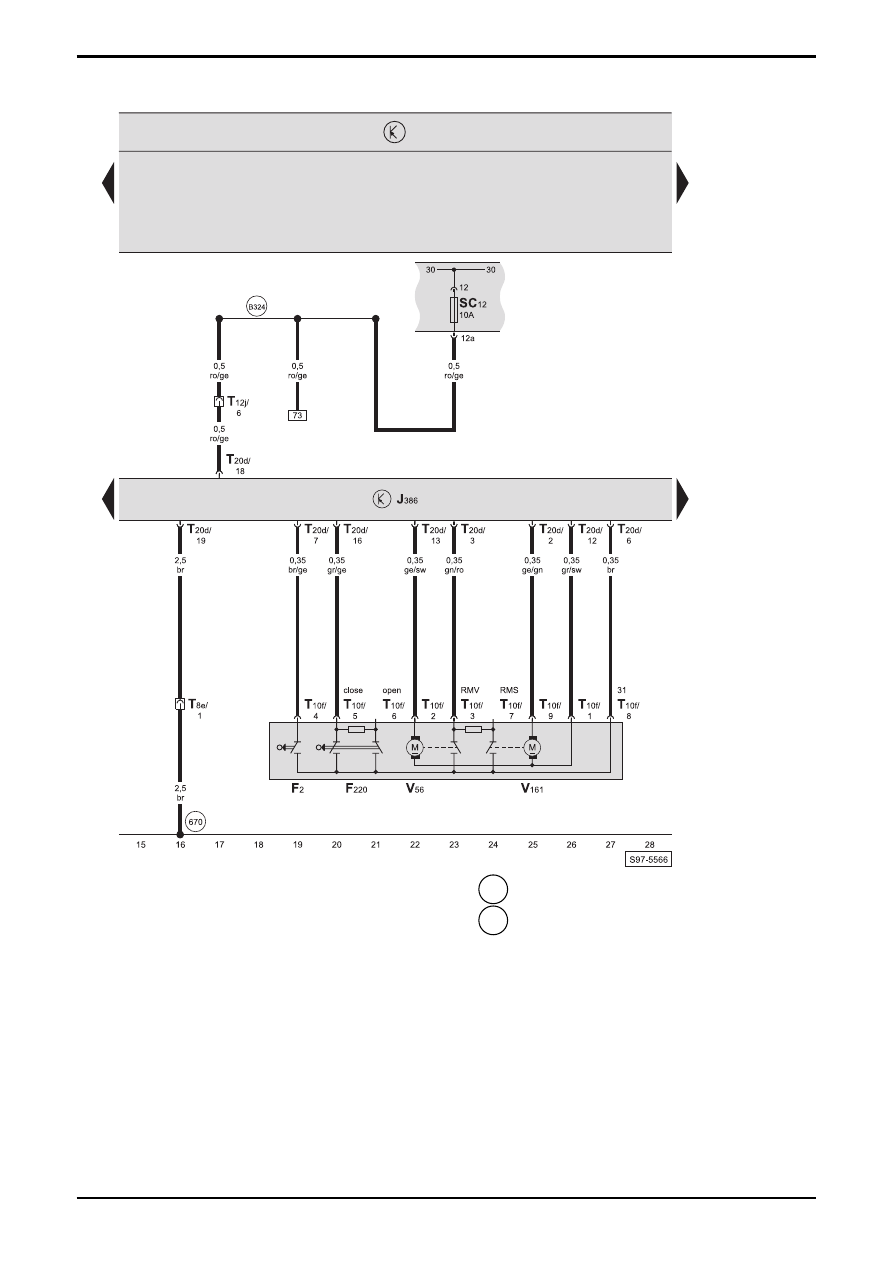

Türsteuergerät - Fahrerseite, Schließeinheit für Zentralverriegelung - Fahrerseite, Sicherungshalter

F2 -

Türkontaktschalter

-

Fahrerseite

F220 - Schließeinheit

für

Zentralverriegelung

Fahrerseite

(Schalterstellung - geschlossen mit SAFE)

J386 - Türsteuergerät

Fahrerseite

SC12  -  Sicherung -12-, im Sicherungshalter
T8e

-  Steckverbindung, 8-fach, an der A-Säule links

(schwarz)

T10f  -  Steckverbindung, 10-fach, an der Schließeinheit für

Zentralverriegelung Fahrerseite

T12j

-  Steckverbindung, 12-fach, an der A-Säule links

(schwarz)

T20d  -  Steckverbindung, 20-fach, am Türsteuergerät

Fahrerseite

V56 -

Motor

für

Zentralverriegelung

Fahrerseite

V161  -  Motor für Zentralverriegelung (SAFE) Fahrerseite

  670  -  Massepunkt -2-, an der A-Säule links, unten

 B324

- Plusverbindung -10- (30a), im Leitungsstrang

Innenraum

Nr.30/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

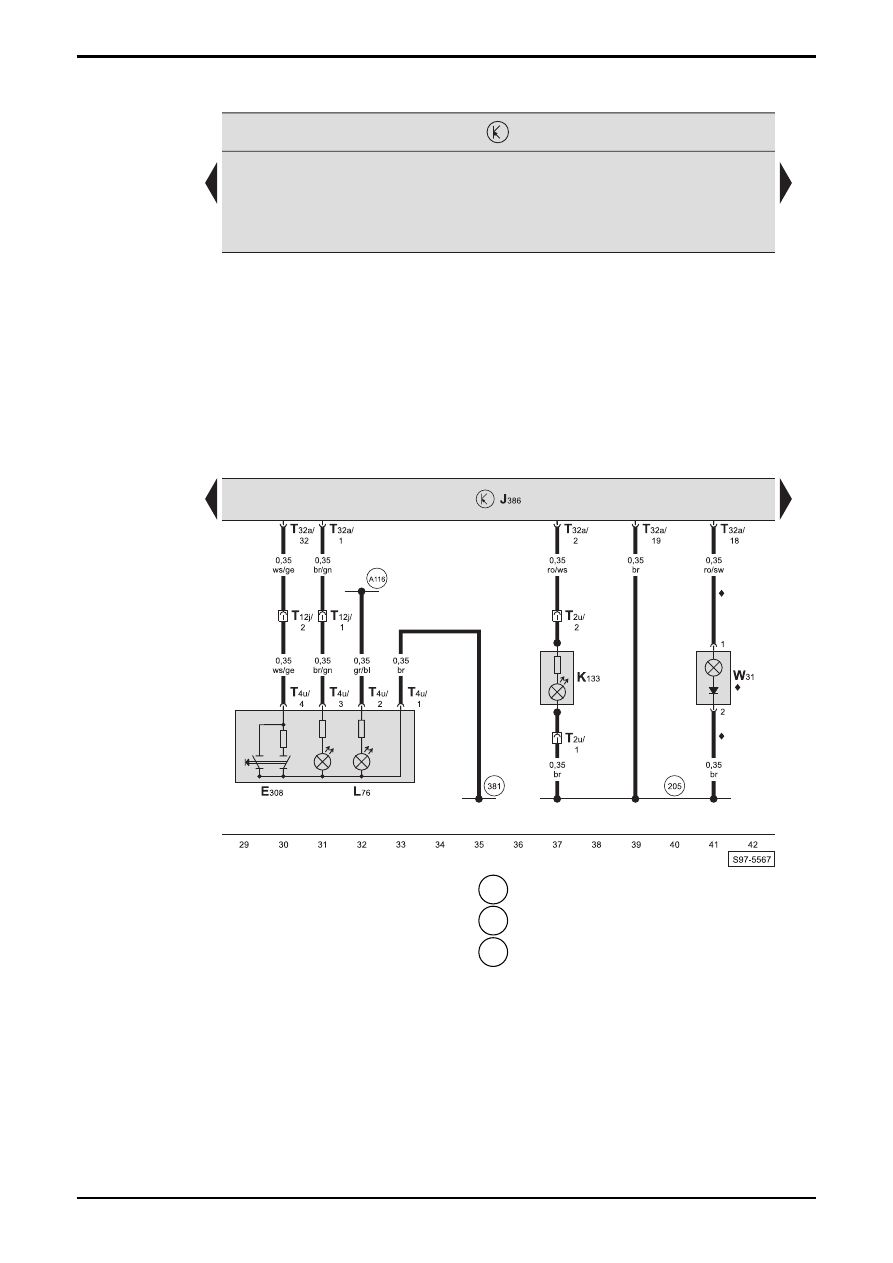

Türsteuergerät - Fahrerseite, Taster für Innenverriegelung, Kontrolllampe für Zentralverriegelung, Einstiegsleuchte
vorn links

E308 - Taster

für

Innenverriegelung

J386 - Türsteuergerät

Fahrerseite

K133  -  Kontrolllampe für Zentralverriegelung, in der Fahrertür
L76 -

Lampe

für

Tasterbeleuchtung

T2u

-  Steckverbindung, 2-fach, an der Kontrolllampe für

Zentralverriegelung, in der Fahrertür

T4u

-  Steckverbindung, 4-fach, am Taster für

Innenverriegelung

T12j

-  Steckverbindung, 12-fach, an der A-Säule links

(schwarz)

T32a - Steckverbindung,

32-fach,

am

Türsteuergerät

Fahrerseite

W31 - Einstiegsleuchte

vorn

links

 205  -  Masseverbindung, im Leitungsstrang Türverkabelung-

Fahrerseite

  381  -  Masseverbindung -16-, im Leitungsstrang Innenraum

 A116

-  Verbindung -2- (58d), im Schalttafelleitungsstrang

♦

-  nur bei Fahrzeugen mit Einstiegsleuchten in den

Türen
