Skoda Octavia II: Elektrische Schaltungen - Teil 111
OCTAVIA II

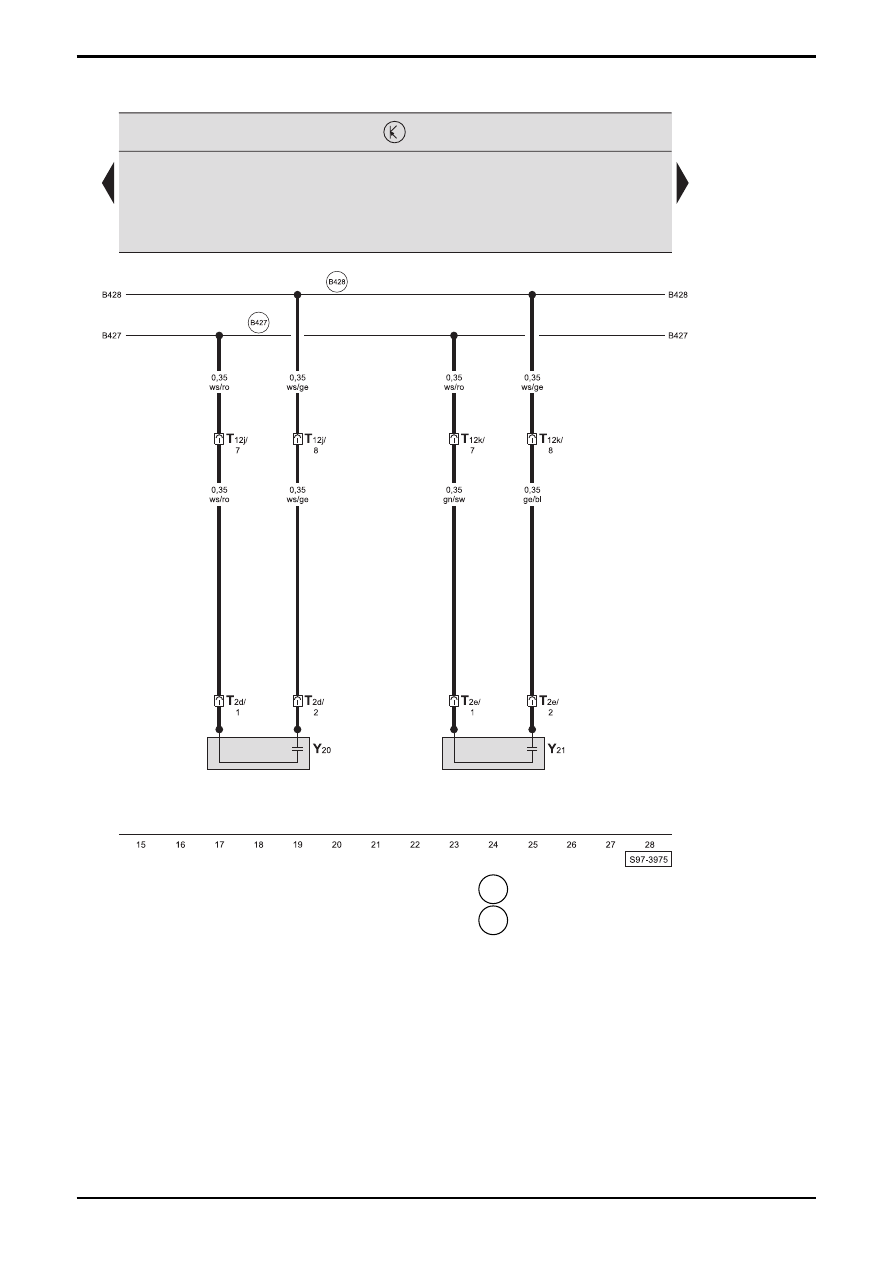

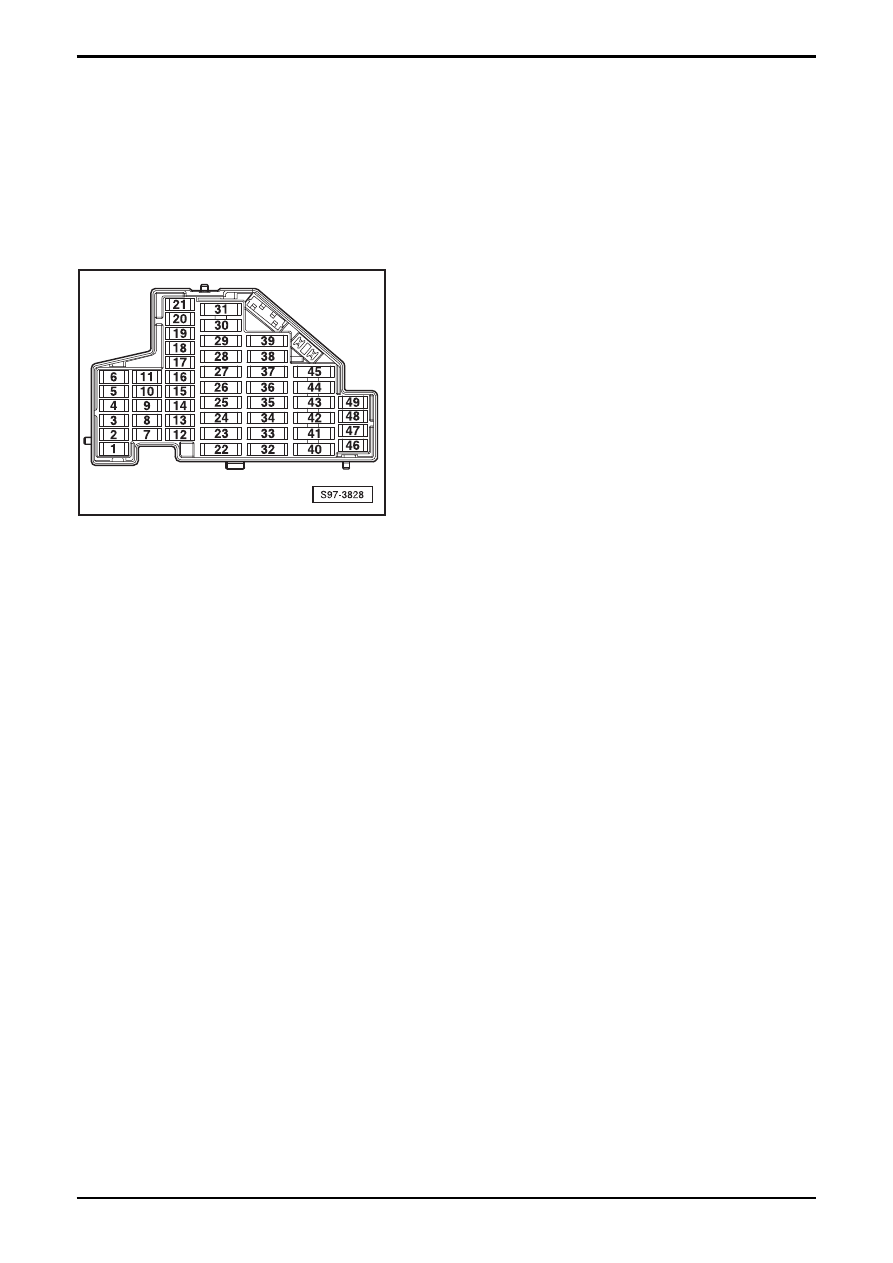

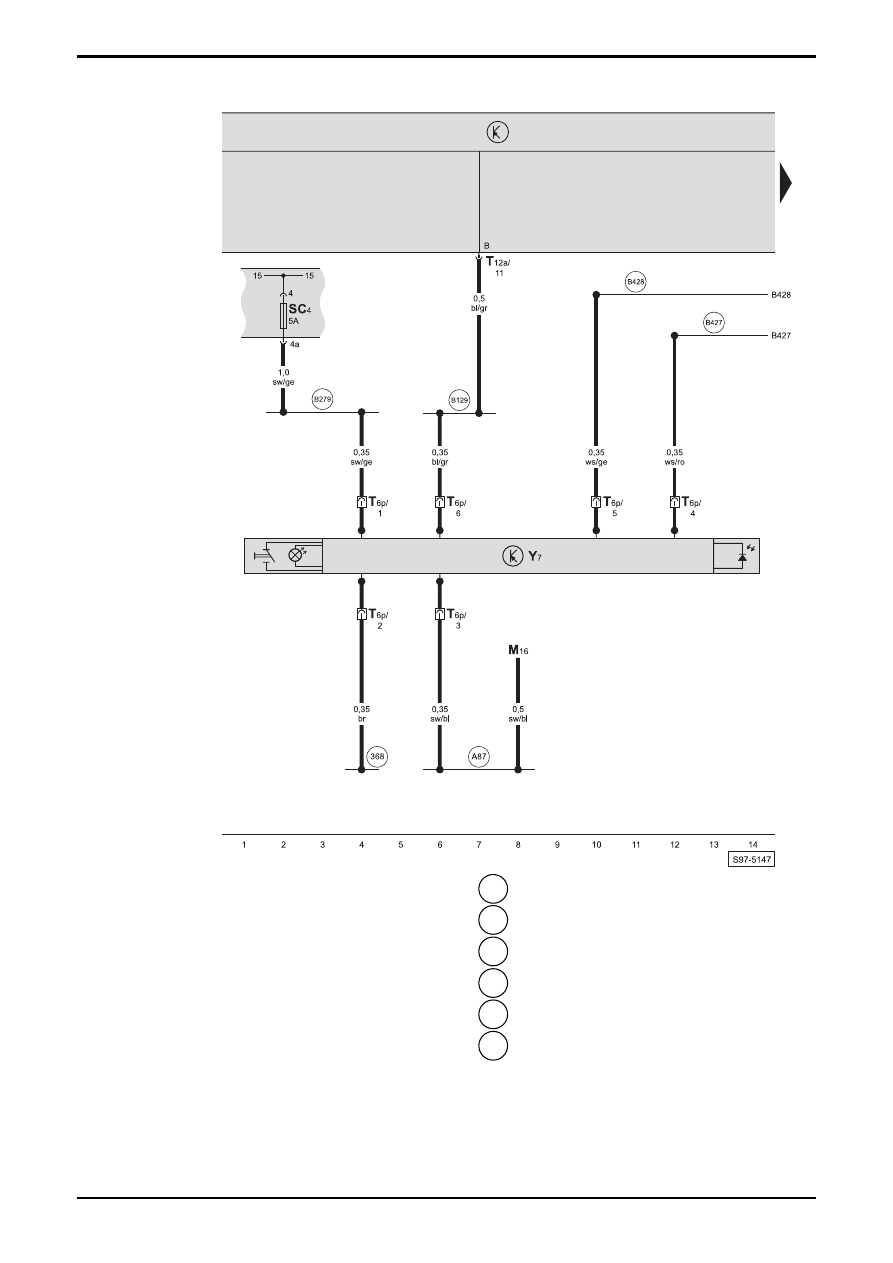

Stromlaufplan
Nr.32/3
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

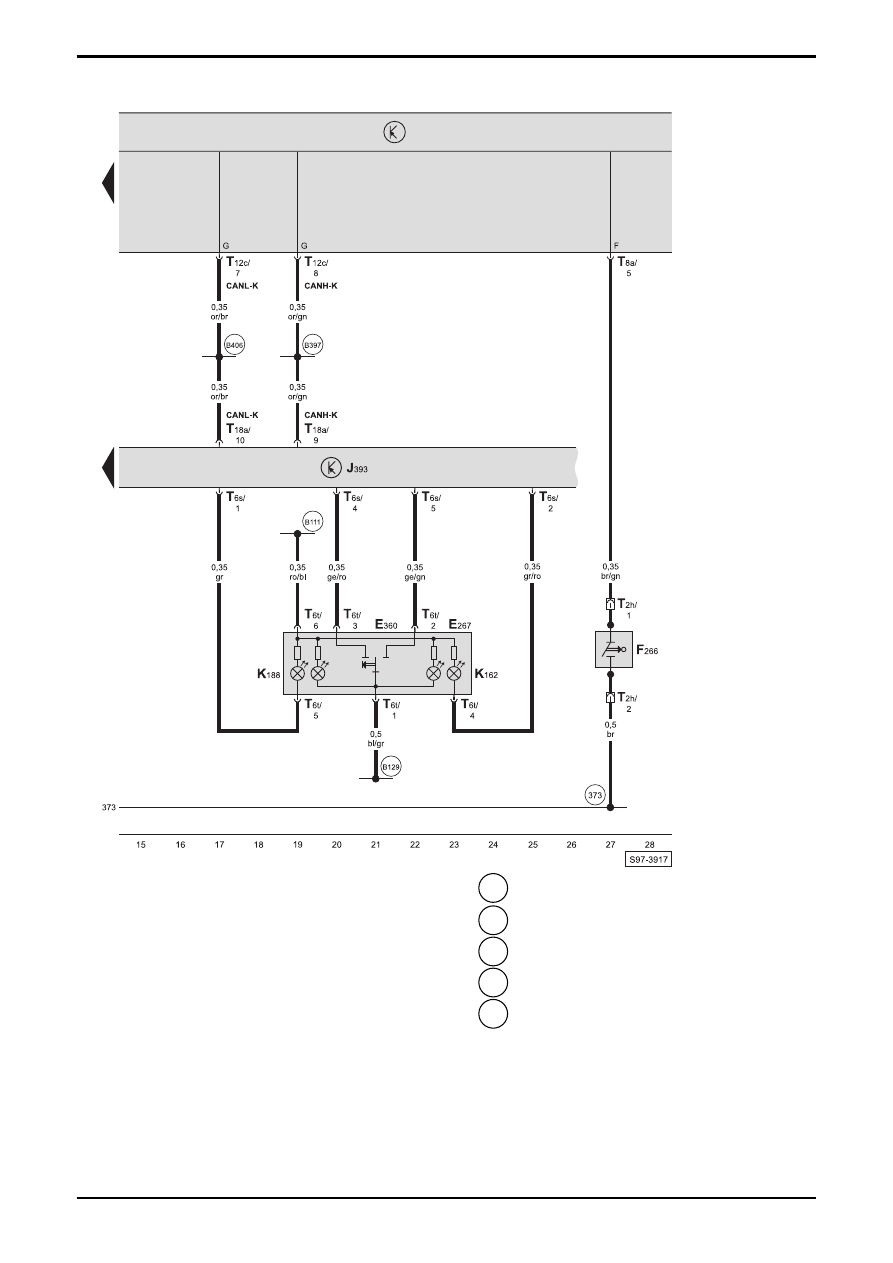

Zentralsteuergerät für Komfortelektrik, Schalter für Deaktivierung Innenraumüberwachung und Deaktivierung des
Gebers für Fahrzeugneigung, Kontaktschalter für Motorhaube
E267 - Schalter
für
Deaktivierung
Innenraumüberwachung
E360 - Schalter für Deaktivierung des Gebers für
Fahrzeugneigung
F266 - Kontaktschalter
für
Motorhaube
J393 - Zentralsteuergerät für Komfortelektrik, hinter
Schalttafel rechts
K162 - Kontrolllampe
für
Innenraumüberwachungsabschaltung
K188 - Kontrolllampe für Geber der Fahrzeugneigung
T2h
- Steckverbindung, 2-fach, am Kontaktschalter für
Motorhaube
T6s
- Steckverbindung, 6-fach, am Zentralsteuergerät für
Komfortelektrik (schwarz)
T6t
- Steckverbindung, 6-fach, am Schalter für
Deaktivierung Innenraumüberwachung und
Deaktivierung des Gebers für Fahrzeugneigung
T8a
- Steckverbindung, 8-fach, am Steuergerät für Bordnetz
(schwarz)
T12c - Steckverbindung, 12-fach, am Steuergerät für
Bordnetz (schwarz)
T18a - Steckverbindung, 18-fach, am Zentralsteuergerät für
Komfortelektrik (braun)
373 - Masseverbindung -8-, im Leitungsstrang Innenraum
B111
- Plusverbindung (30al), im Leitungsstrang Innenraum
B129
- Verbindung (31, Innenleuchte/
Türkontaktschalter), im
Leitungsstrang Innenraum
B397
- Verbindung -1- (CAN-H, Komfort), im Leitungsstrang
Innenraum
B406
- Verbindung -1- (CAN-L, Komfort), im Leitungsstrang
Innenraum
