Skoda Octavia II: Elektrische Schaltungen - Teil 114

Nr.34/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

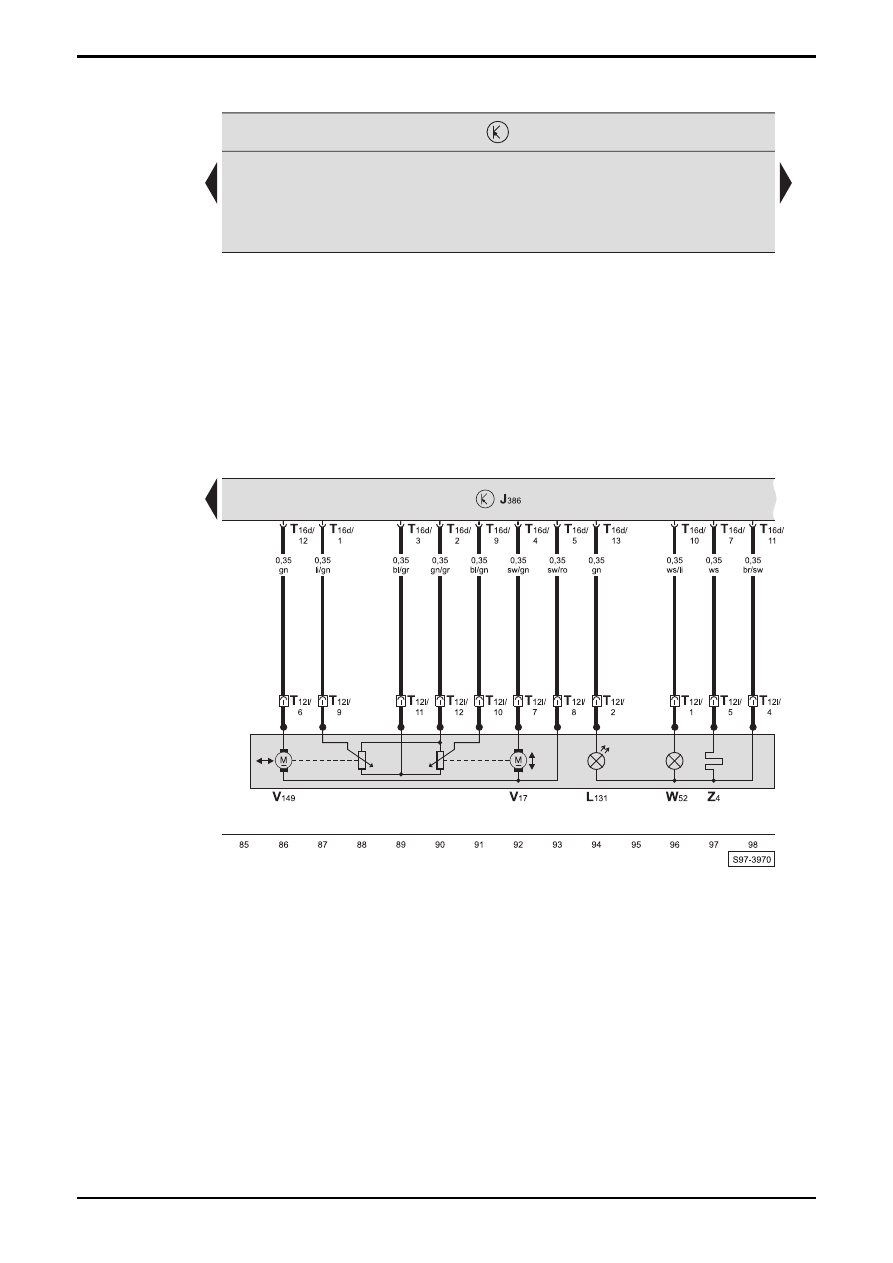

Türsteuergerät - Fahrerseite, verstellbarer und beheizbarer Außenspiegel mit Memory für Fahrertür, Lampe für
Blinkleuchte im Außenspiegel Fahrerseite, Einstiegsleuchte im Außenspiegel Fahrerseite

J386 - Türsteuergerät

Fahrerseite

L131  -  Lampe für Blinkleuchte im Außenspiegel Fahrerseite
T12l

-  Steckverbindung, 12-fach, in der Fahrertür

T16d - Steckverbindung,

16-fach,

am

Türsteuergerät

Fahrerseite (schwarz)

V17

-  Motor für Spiegelverstellung - Fahrerseite

V149  -  Motor für Spiegelverstellung - Fahrerseite
W52 - Einstiegsleuchte

im

Außenspiegel

Fahrerseite

Z4 -

beheizbarer

Außenspiegel

-

Fahrerseite

OCTAVIA II

 Stromlaufplan

Nr.34/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

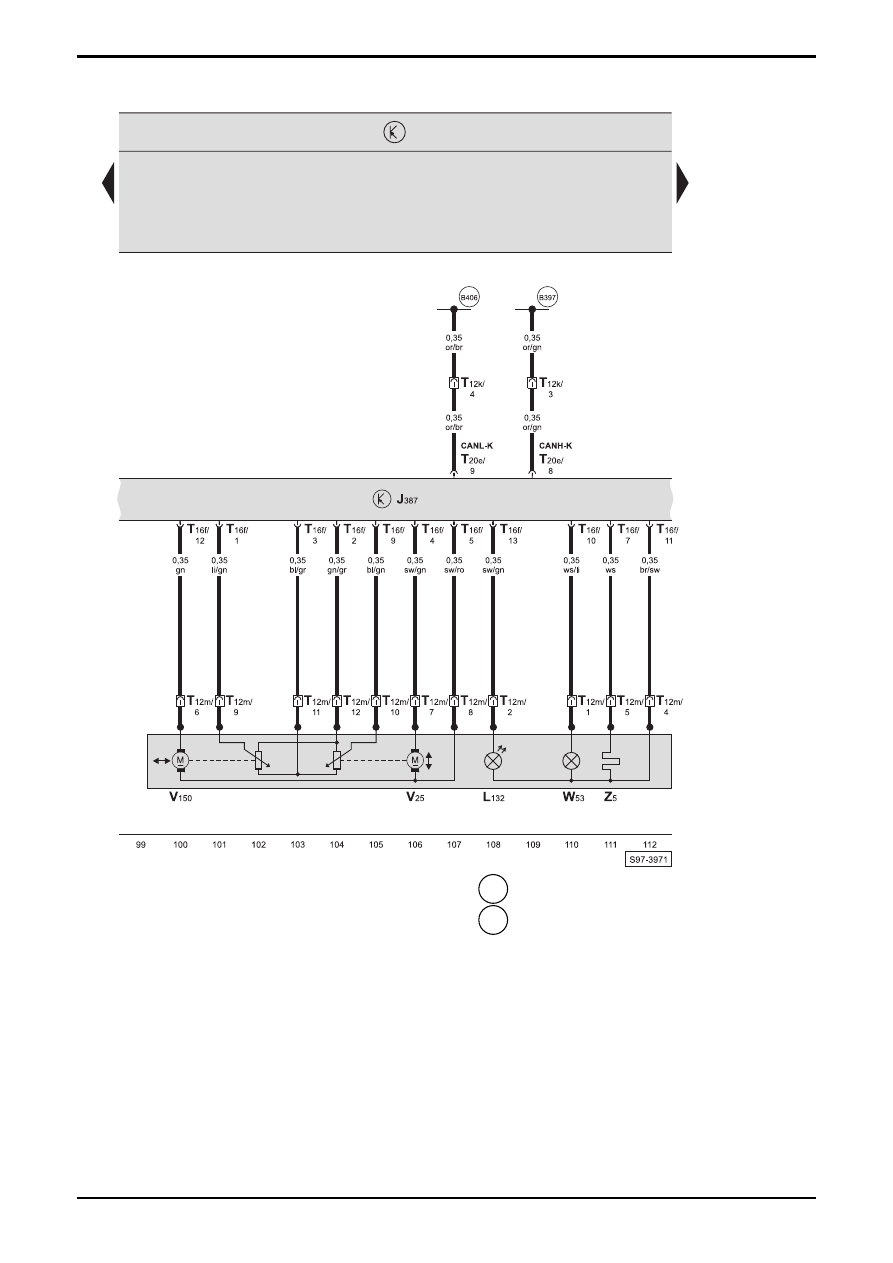

Türsteuergerät - Beifahrerseite, verstellbarer und beheizbarer Außenspiegel mit Memory für Beifahrertür, Lampe für
Blinkleuchte im Außenspiegel Beifahrerseite, Einstiegsleuchte im Außenspiegel Beifahrerseite

J387 - Türsteuergerät

Beifahrerseite

L132  -  Lampe für Blinkleuchte im Außenspiegel

Beifahrerseite

T12k  -  Steckverbindung, 12-fach, an der A-Säule rechts

(schwarz)

T12m  -  Steckverbindung, 12-fach, in der Beifahrertür
T16f - Steckverbindung,

16-fach,

am

Türsteuergerät

Beifahrerseite (schwarz)

T20e  -  Steckverbindung, 20-fach, am Türsteuergerät

Beifahrerseite

V25

-  Motor für Spiegelverstellung - Beifahrerseite

V150  -  Motor für Spiegelverstellung - Beifahrerseite
W53 - Einstiegsleuchte

im

Außenspiegel

Beifahrerseite

Z5 -

beheizbarer

Außenspiegel

-

Beifahrerseite

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

Nr.34/10

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

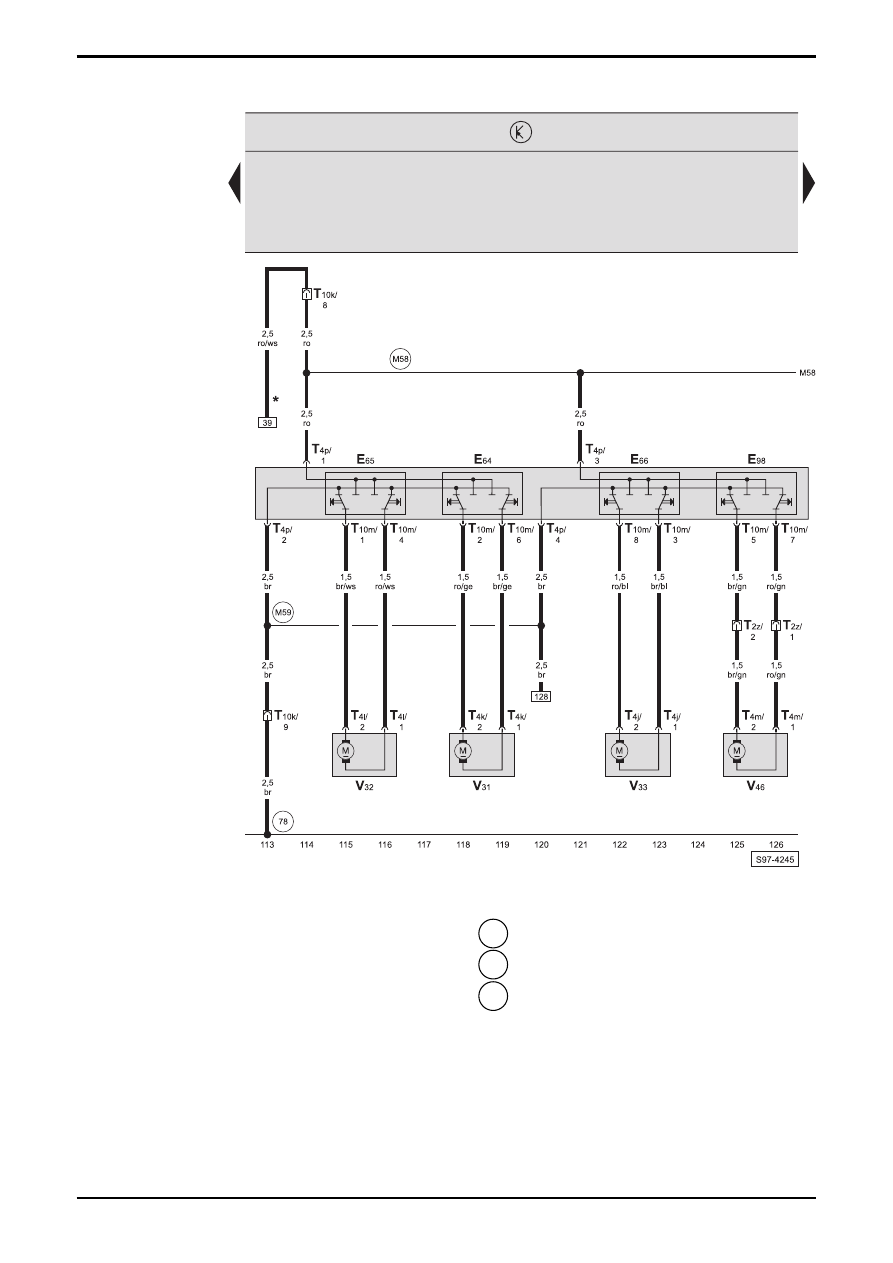

Sitzverstellung Beifahrersitz (nur bei Fahrzeugen mit Sitzverstellung Beifahrersitz)

E64 -

Schalter

für

Längsverstellung

Beifahrersitz

E65 -

Schalter

für

vordere

Höhenverstellung

Beifahrersitz

E66

-  Schalter für hintere Höhenverstellung Beifahrersitz

E98 -

Schalter

für

Lehnenverstellung

Beifahrersitz

T2z

-  Steckverbindung, 2-fach, am Beifahrersitz (schwarz)

T4j

-  Steckverbindung, 4-fach, am Motor für hintere

Höhenverstellung Beifahrersitz

T4k

-  Steckverbindung, 4-fach, am Motor für

Längsverstellung Beifahrersitz

T4l

-  Steckverbindung, 4-fach, am Motor für vordere

Höhenverstellung Beifahrersitz

T4m  -  Steckverbindung, 4-fach, am Motor für

Lehnenverstellung

T4p

-  Steckverbindung, 4-fach, am Schalter für

Sitzverstellung Beifahrersitz

T10k  -  Steckverbindung, 10-fach, unter dem Beifahrersitz

(schwarz)

T10m  -  Steckverbindung, 10-fach, am Schalter für

Sitzverstellung Beifahrersitz

V31 -

Motor

für

Längsverstellung

Beifahrersitz

V32 -

Motor

für

vordere

Höhenverstellung

Beifahrersitz

V33

-  Motor für hintere Höhenverstellung Beifahrersitz

V46 -

Motor

für

Lehnenverstellung

Beifahrersitz

  78

-  Massepunkt, an der B-Säule rechts, unten

 M58  -  Verbindung -8- (30a), im Leitungsstrang Sitz

Beifahrerseite

 M59  -  Verbindung -9- (Masse), im Leitungsstrang Sitz

Beifahrerseite

*



-  nur bei Fahrzeugen mit Sitzverstellung Beifahrersitz

OCTAVIA II

 Stromlaufplan

Nr.34/11

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

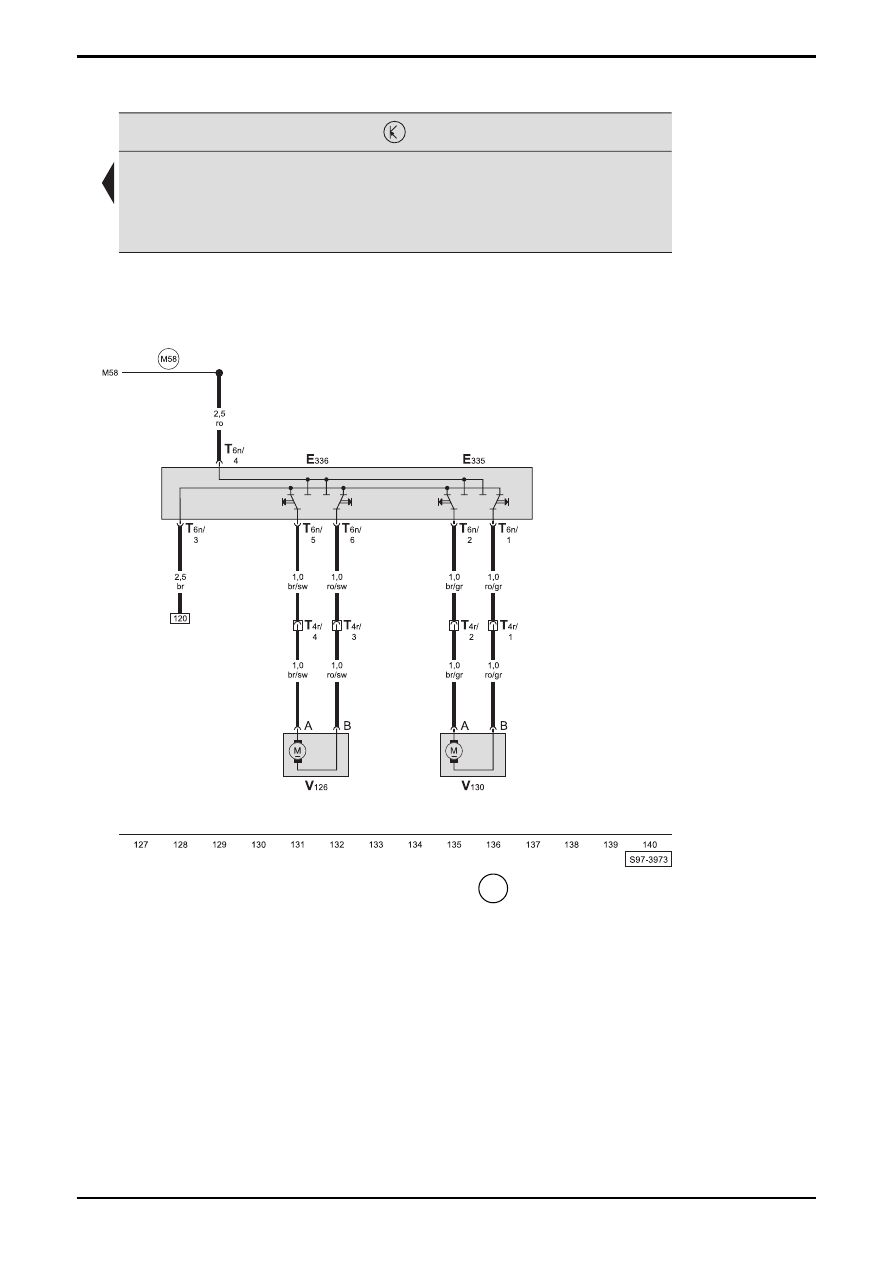

Sitzverstellung Beifahrersitz (nur bei Fahrzeugen mit Sitzverstellung Beifahrersitz)

E335  -  Taster für Höhenverstellung der Lendenwirbelstütze
E336  -  Taster für Längsverstellung der Lendenwirbelstütze
T4r

-  Steckverbindung, 4-fach, am Beifahrersitz (schwarz)

T6n

-  Steckverbindung, 6-fach, am Taster für Verstellung

der Lendenwirbelstütze Beifahrersitz

V126  -  Motor für Längsverstellung der Lendenwirbelstütze

Beifahrersitz

V130  -  Motor für Höhenverstellung der Lendenwirbelstütze

Beifahrersitz

 M58  -  Verbindung -8- (30a), im Leitungsstrang Sitz

Beifahrerseite
