Skoda Octavia II: Elektrische Schaltungen - Teil 99

OCTAVIA II

 Stromlaufplan

Nr.27/1

Ausgabe 11.06
S00.5725.00.00

Stand- und Zusatzheizung, ab Mai 2006
(nur für Fahrzeuge mit Climatronic)

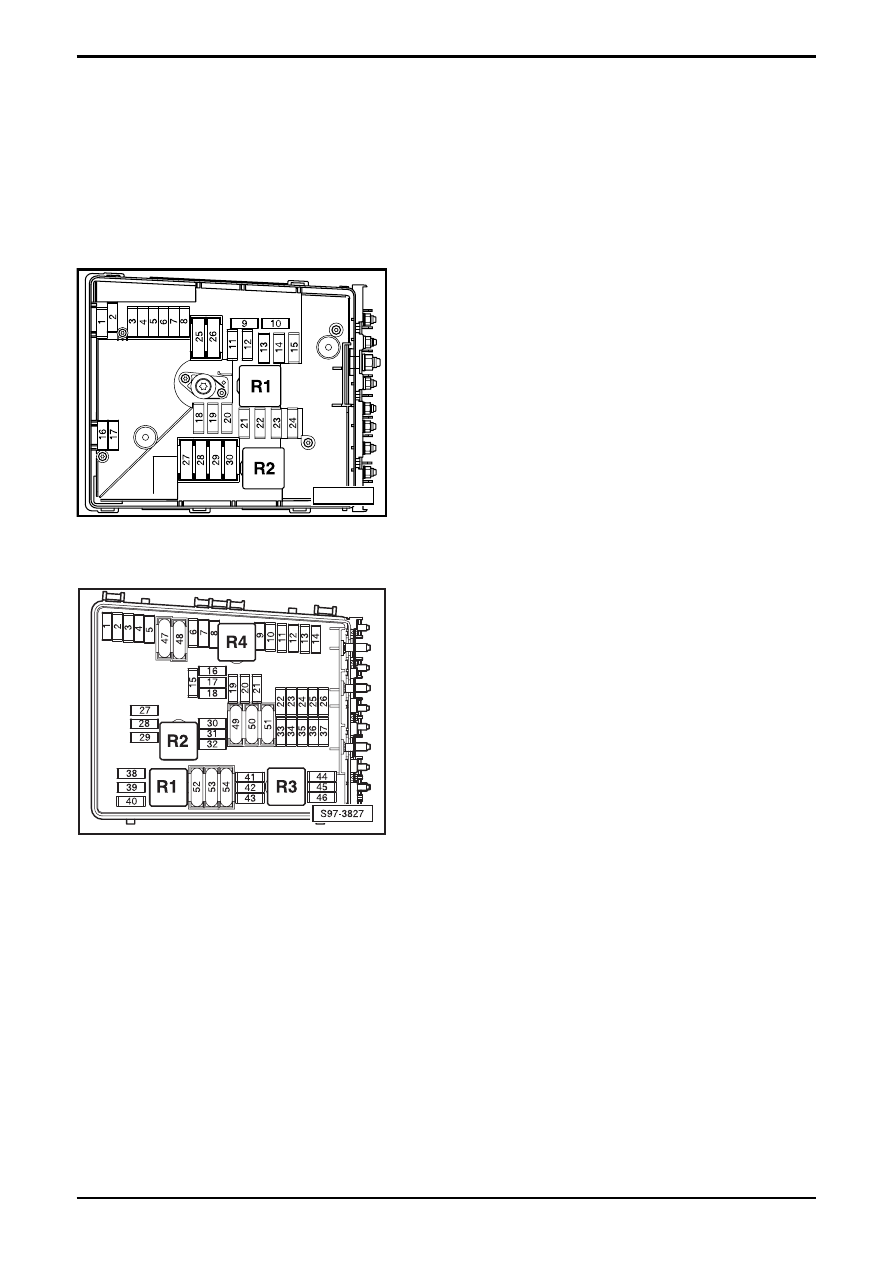

E-Box (gilt nicht für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

S97-4854

E-Box (gilt für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.27/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

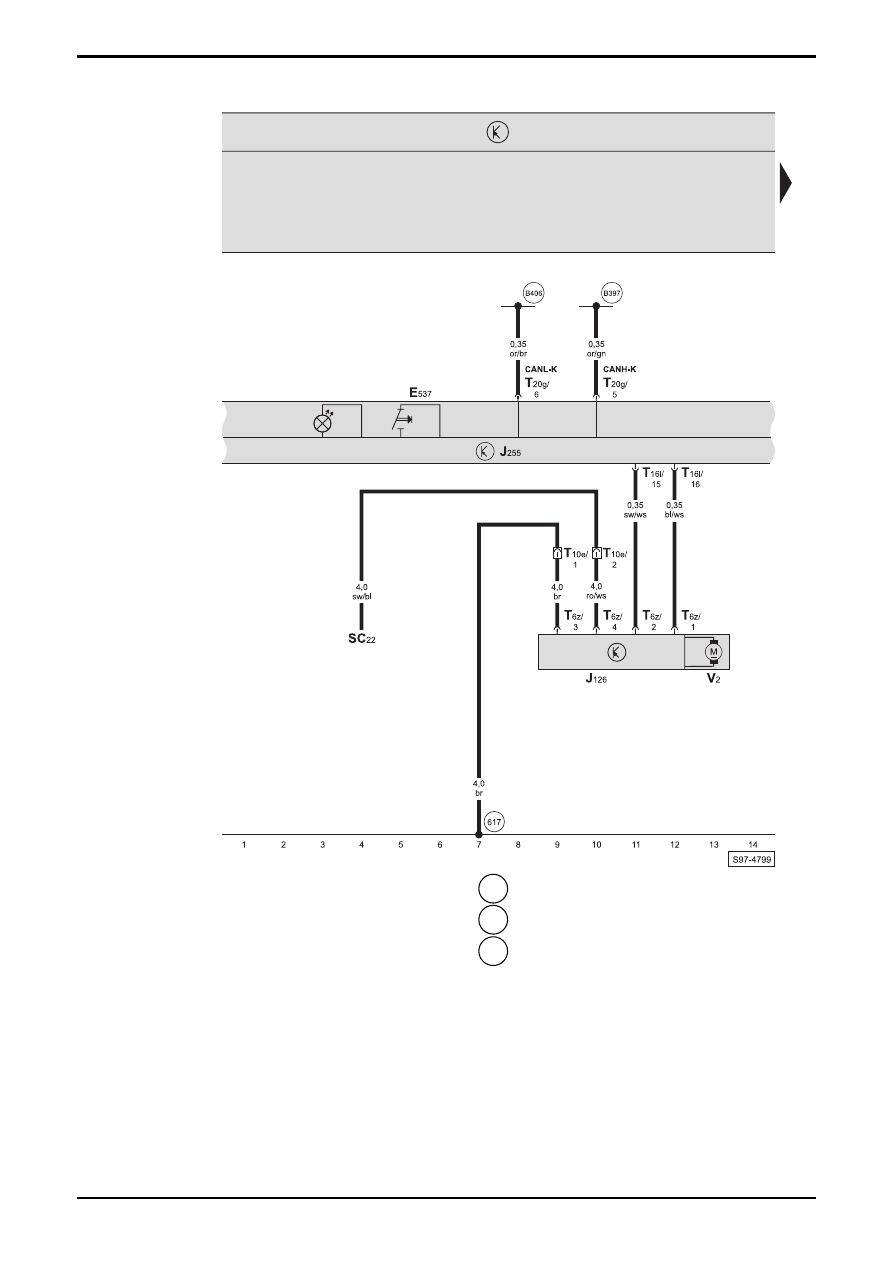

Steuergerät für Climatronic, Steuergerät für Frischluftgebläse, Frischluftgebläse

E537 - Sofortheiztaste
J126 - Steuergerät

für

Frischluftgebläse

J255 - Steuergerät

für

Climatronic

SC22  -  Sicherung -22-, im Sicherungshalter
T6z

-  Steckverbindung, 6-fach, am Steuergerät für

Frischluftgebläse

T10e  -  Steckverbindung, 10-fach, hinter Schalttafel rechts
T16l

-  Steckverbindung, 16-fach, am Steuergerät für

Climatronic (braun)

T20g  -  Steckverbindung, 20-fach, am Steuergerät für

Climatronic (schwarz)

V2 -

Frischluftgebläse

  617  -  Massepunkt -2-, an der A-Säule rechts, unten

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.27/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

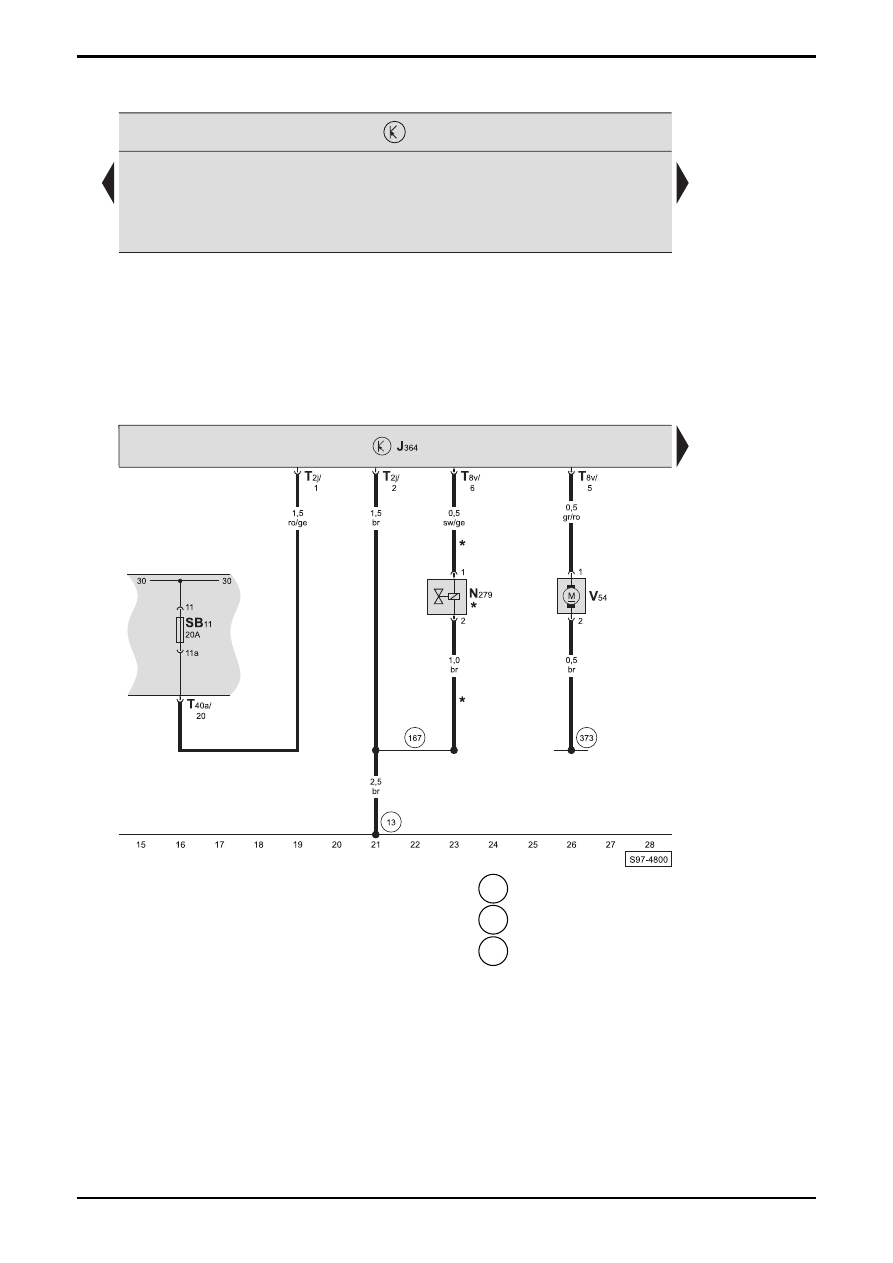

Steuergerät für Zusatzheizung, Absperrventil für Kühlmittel der Heizung, Dosierpumpe, E-box, (gilt nicht für
2,0 l/147 kW)

J364 - Steuergerät

für

Zusatzheizung

N279  -  Absperrventil für Kühlmittel der Heizung
SB11  -  Sicherung -11-, in der E-Box
T2j

-  Steckverbindung, 2-fach, am Steuergerät für

Zusatzheizung

T8v

-  Steckverbindung, 8-fach, am Steuergerät für

Zusatzheizung

T40a  -  Steckverbindung, 40-fach, an der E-Box
V54 -

Dosierpumpe

  13

-  Massepunkt, im Motorraum rechts (am Längsträger)

  167  -  Masseverbindung -4-, im Leitungsstrang Motorraum

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

*



-  nur bei einigen Fahrzeugen, abhängig vom

Motorkennbuchstaben

Nr.27/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

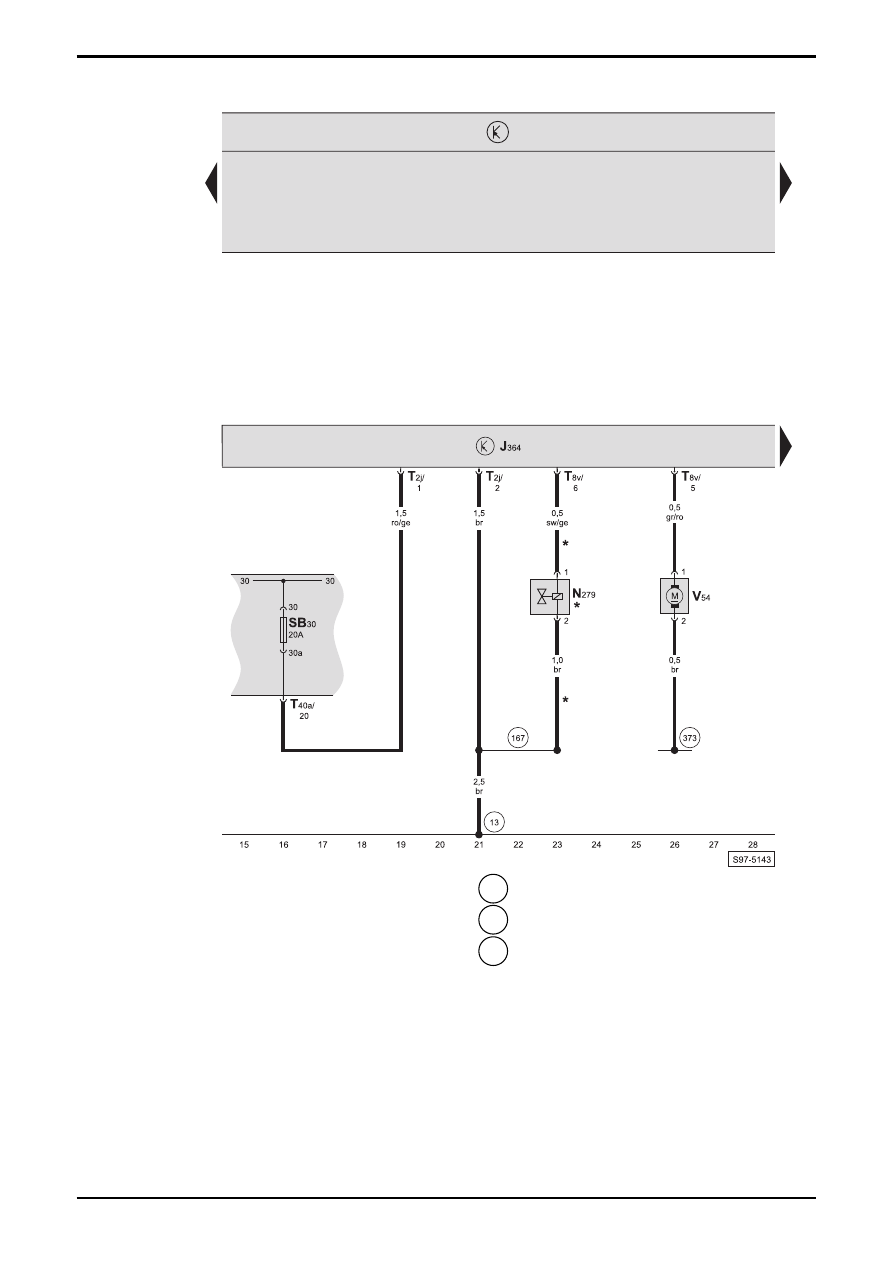

Steuergerät für Zusatzheizung, Absperrventil für Kühlmittel der Heizung, Dosierpumpe, E-box, (gilt für 2,0 l/147 kW)

J364 - Steuergerät

für

Zusatzheizung

N279  -  Absperrventil für Kühlmittel der Heizung
SB30  -  Sicherung -30-, in der E-Box
T2j

-  Steckverbindung, 2-fach, am Steuergerät für

Zusatzheizung

T8v

-  Steckverbindung, 8-fach, am Steuergerät für

Zusatzheizung

T40a  -  Steckverbindung, 40-fach, an der E-Box
V54 -

Dosierpumpe

  13

-  Massepunkt, im Motorraum rechts (am Längsträger)

  167  -  Masseverbindung -4-, im Leitungsstrang Motorraum

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

*



-  nur bei einigen Fahrzeugen, abhängig vom

Motorkennbuchstaben
