Skoda Octavia II: Elektrische Schaltungen - Teil 98

Nr.26/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

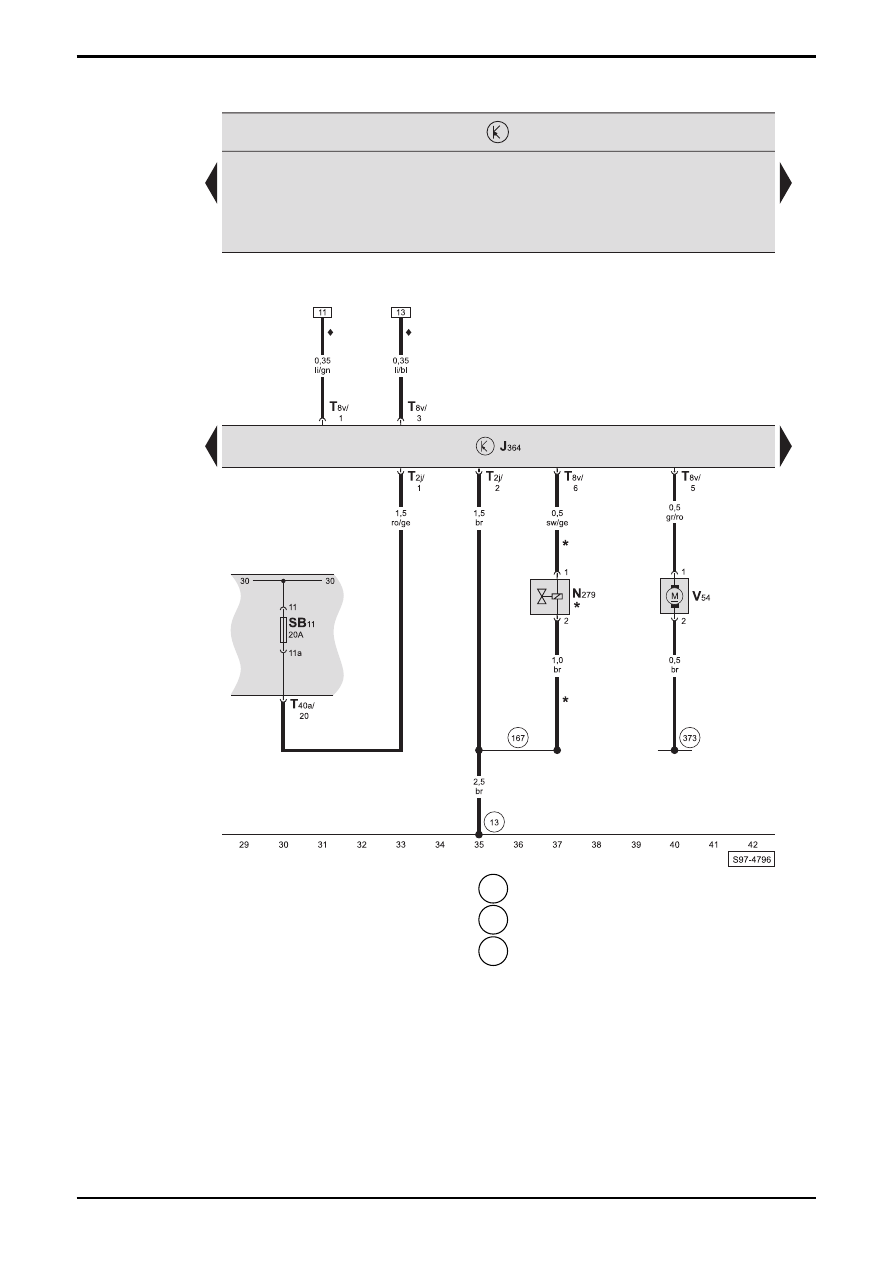

Steuergerät für Zusatzheizung, Absperrventil für Kühlmittel der Heizung, Dosierpumpe, E-box, (gilt nicht für
2,0 l/147 kW)

J364 - Steuergerät

für

Zusatzheizung

N279  -  Absperrventil für Kühlmittel der Heizung
SB11  -  Sicherung -11-, in der E-Box
T2j

-  Steckverbindung, 2-fach, am Steuergerät für

Zusatzheizung

T8v

-  Steckverbindung, 8-fach, am Steuergerät für

Zusatzheizung

T40a  -  Steckverbindung, 40-fach, an der E-Box
V54 -

Dosierpumpe

  13

-  Massepunkt, im Motorraum rechts (am Längsträger)

  167  -  Masseverbindung -4-, im Leitungsstrang Motorraum

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

*



-  nur bei einigen Fahrzeugen, abhängig vom

Motorkennbuchstaben

♦ -

nur

bei

Fahrzeugen

mit

Heizung

OCTAVIA II

 Stromlaufplan

Nr.26/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

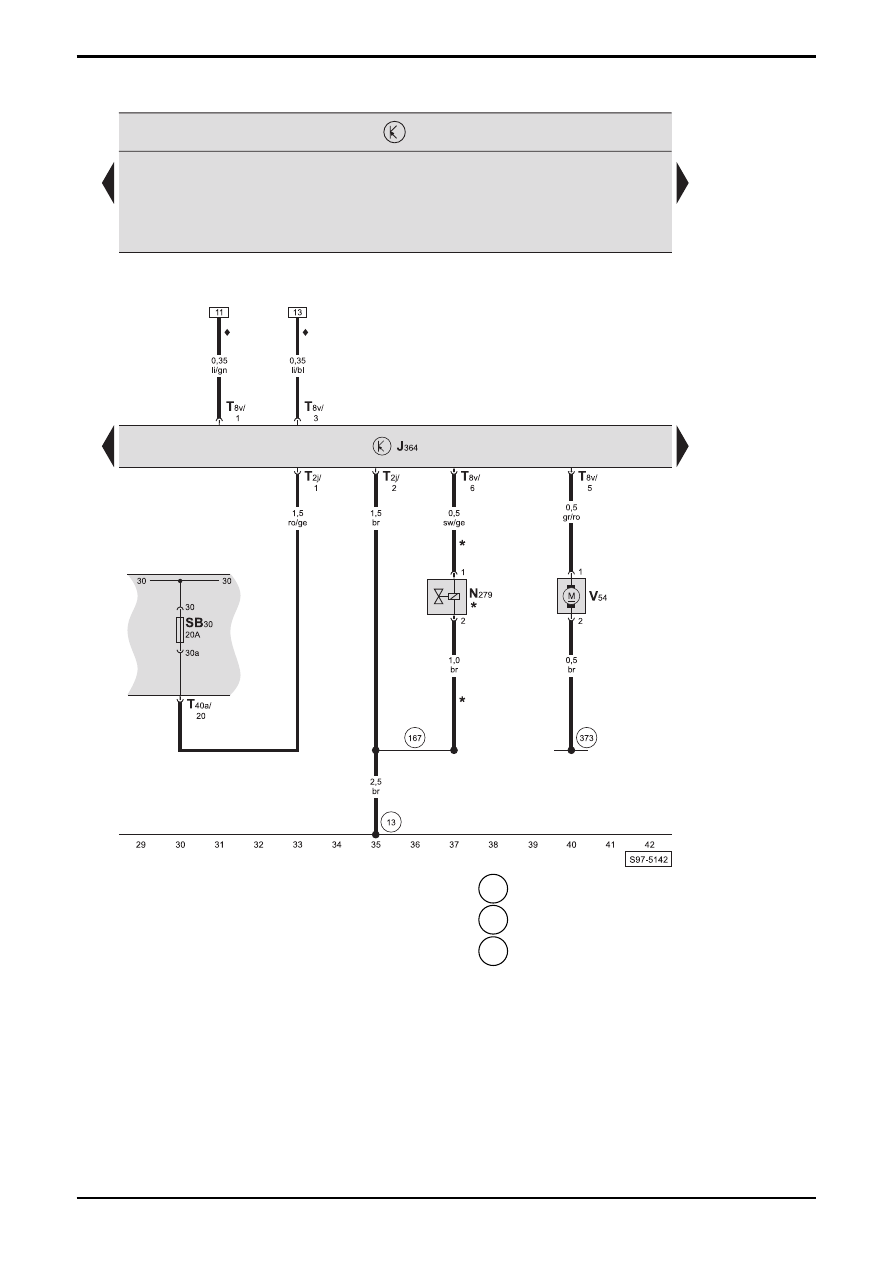

Steuergerät für Zusatzheizung, Absperrventil für Kühlmittel der Heizung, Dosierpumpe, E-box, (gilt für 2,0 l/147 kW)

J364 - Steuergerät

für

Zusatzheizung

N279  -  Absperrventil für Kühlmittel der Heizung
SB30  -  Sicherung -30-, in der E-Box
T2j

-  Steckverbindung, 2-fach, am Steuergerät für

Zusatzheizung

T8v

-  Steckverbindung, 8-fach, am Steuergerät für

Zusatzheizung

T40a  -  Steckverbindung, 40-fach, an der E-Box
V54 -

Dosierpumpe

  13

-  Massepunkt, im Motorraum rechts (am Längsträger)

  167  -  Masseverbindung -4-, im Leitungsstrang Motorraum

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

*



-  nur bei einigen Fahrzeugen, abhängig vom

Motorkennbuchstaben

♦ -

nur

bei

Fahrzeugen

mit

Heizung

Nr.26/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

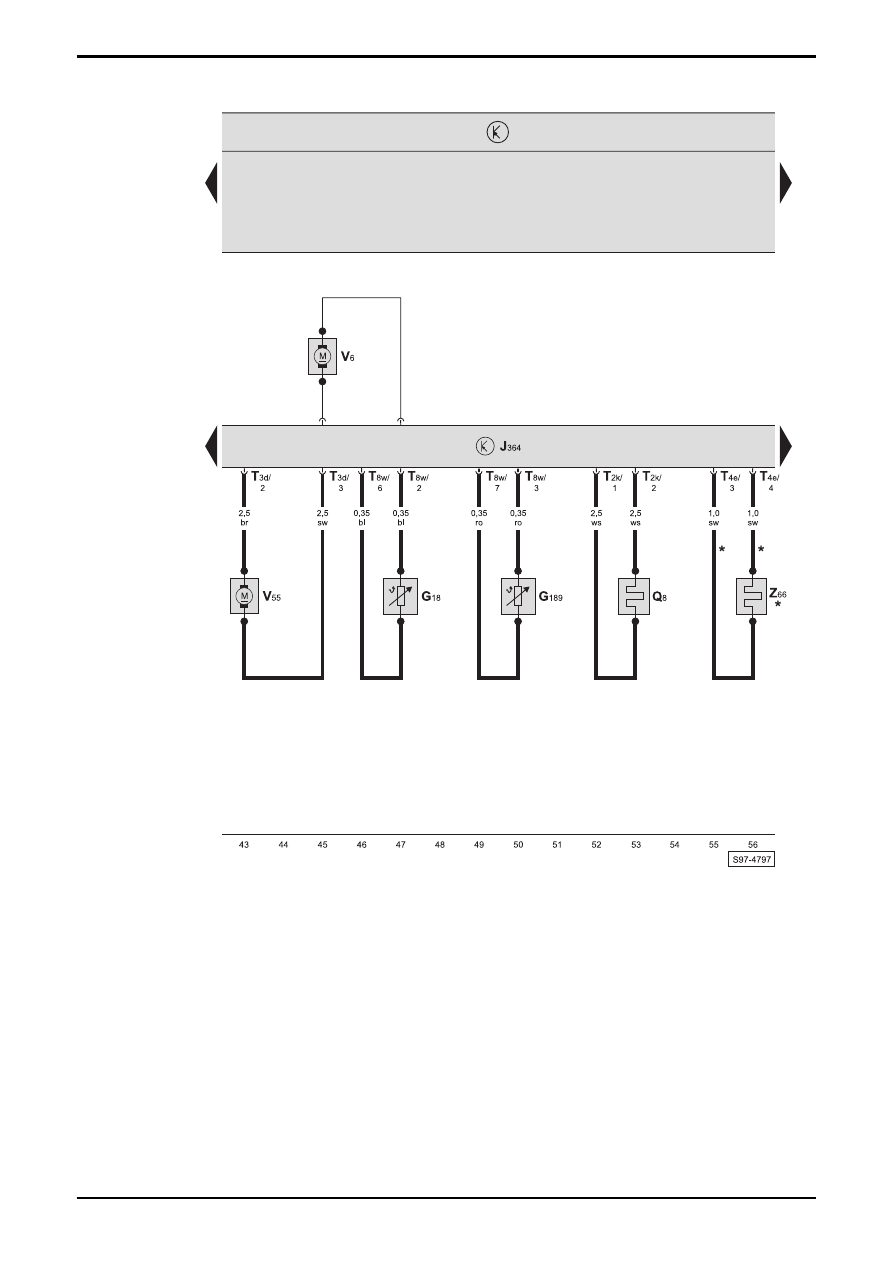

Steuergerät für Zusatzheizung, Temperaturfühler, Überhitzungsfühler, Glühkerze mit Flammenüberwachung,
Verbrennungsluftgebläse, Umwälzpumpe, Heizelement für Kraftstoffvorwärmung

G18 -

Temperaturfühler

G189 - Überhitzungsfühler
J364 - Steuergerät

für

Zusatzheizung

Q8 -

Glühkerze

mit

Flammenüberwachung

T2k

-  Steckverbindung, 2-fach, am Steuergerät für

Zusatzheizung

T3d

-  Steckverbindung, 3-fach, am Steuergerät für

Zusatzheizung

T4e

-  Steckverbindung, 4-fach, am Steuergerät für

Zusatzheizung

T8w

-  Steckverbindung, 8-fach, am Steuergerät für

Zusatzheizung

V6 -

Verbrennungsluftgebläse

V55 -

Umwälzpumpe

Z66 -

Heizelement

für

Kraftstoffvorwärmung

*

 -

bei

Dieselmotoren

OCTAVIA II

 Stromlaufplan

Nr.26/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

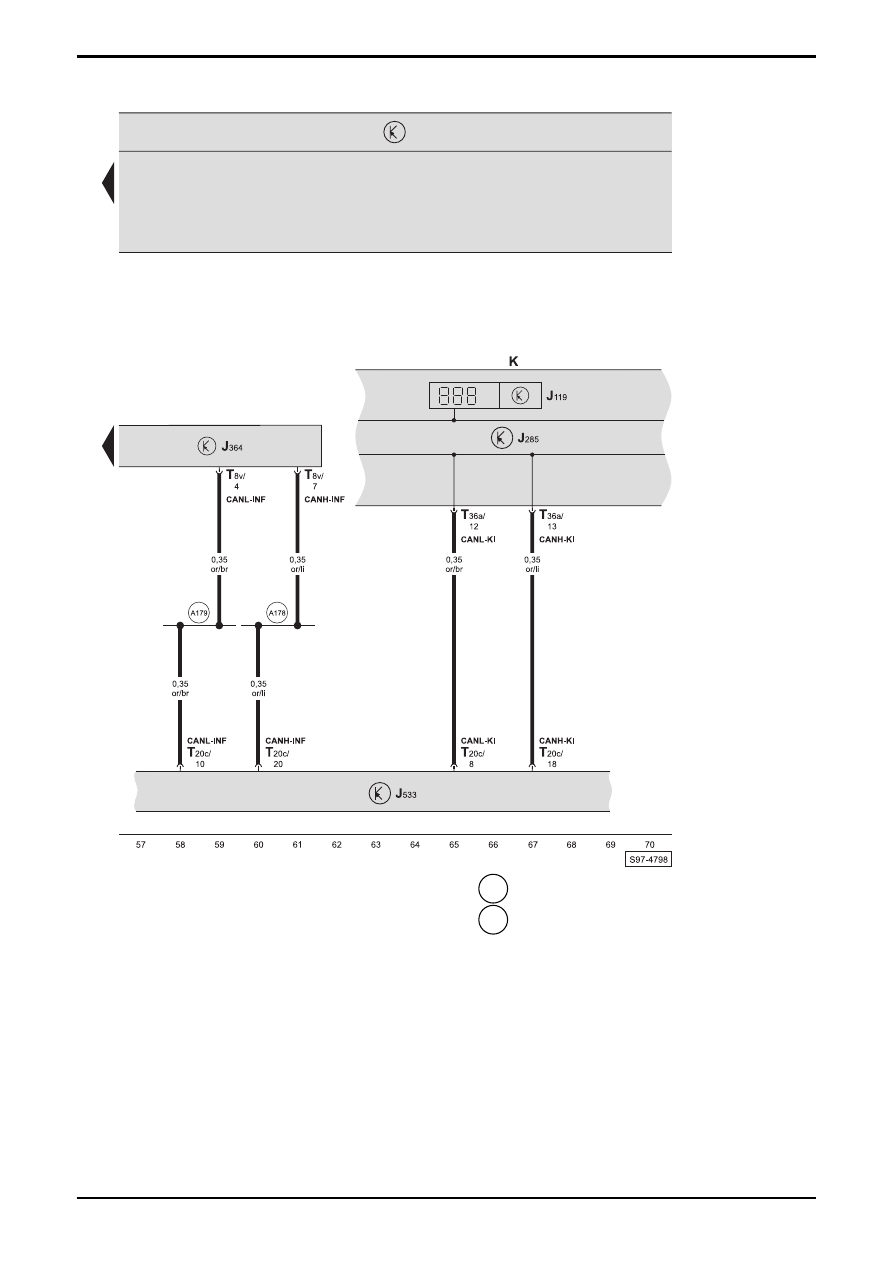

Steuergerät für Zusatzheizung, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J119 - Multifunktionsanzeige
J285  -  Steuergerät im Schalttafeleinsatz
J364 - Steuergerät

für

Zusatzheizung

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

T8v

-  Steckverbindung, 8-fach, am Steuergerät für

Zusatzheizung

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

 A178

- Verbindung (CAN-H, Infotainment), im

Schalttafelleitungsstrang

 A179

- Verbindung (CAN-L, Infotainment), im

Schalttafelleitungsstrang
