Skoda Octavia II: Elektrische Schaltungen - Teil 97

Nr.26/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

D

S97-4855

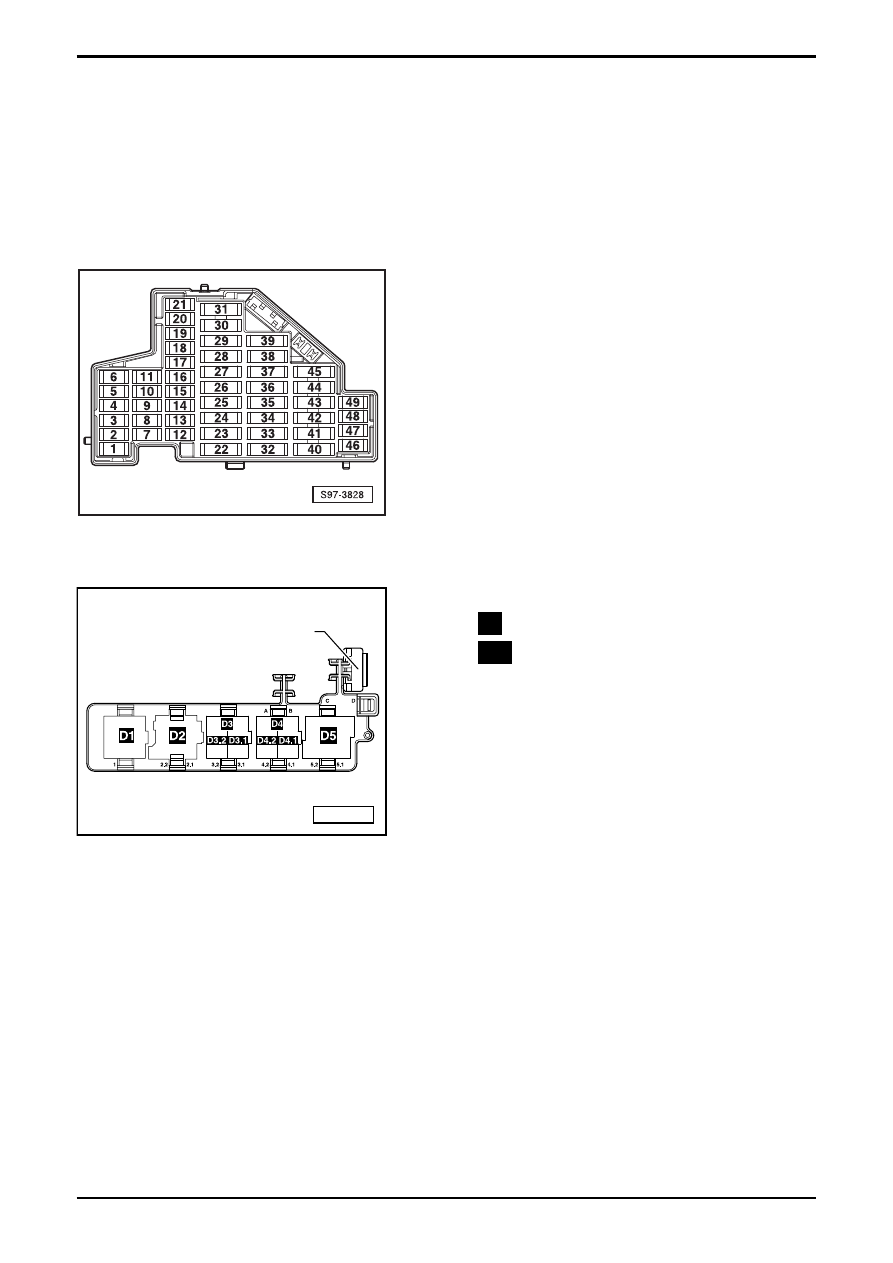

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Zusatzrelaishalter unter Schalttafel:

Relaisplatzbelegung



D1

 - Relais

für

Standheizbetrieb



D3.2

 - Relais für Frischluftgebläse

OCTAVIA II

 Stromlaufplan

Nr.26/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

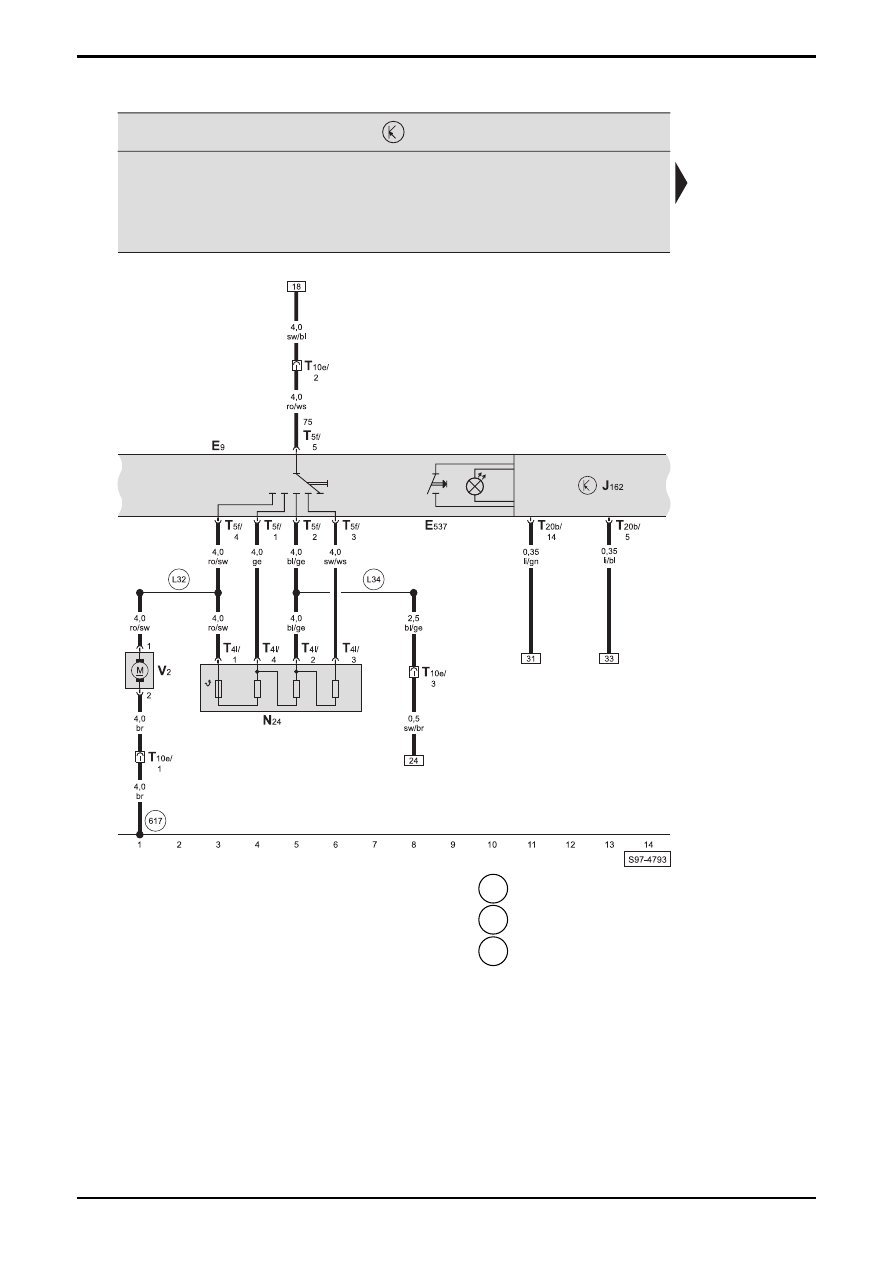

Heizung (gilt für Fahrzeuge mit Heizung)

E9 -

Schalter

für

Frischluftgebläse

E537 - Sofortheiztaste
J162 - Steuergerät

für

Heizung

N24 -

Vorwiderstand

für

Frischluftgebläse

mit

Überhitzungssicherung

T4l

-  Steckverbindung, 4-fach, am Vorwiderstand für

Frischluftgebläse

T5f

-  Steckverbindung, 5-fach, am Schalter für

Frischluftgebläse

T10e  -  Steckverbindung, 10-fach, hinter Schalttafel rechts
T20b  -  Steckverbindung, 20-fach, an der Heiz- und

Frischluftregulierung

V2 -

Frischluftgebläse

  617  -  Massepunkt -2-, an der A-Säule rechts, unten

  L32  -  Verbindung -1-, im Leitungsstrang Heizgerät

  L34  -  Verbindung -2-, im Leitungsstrang Heizgerät

Nr.26/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

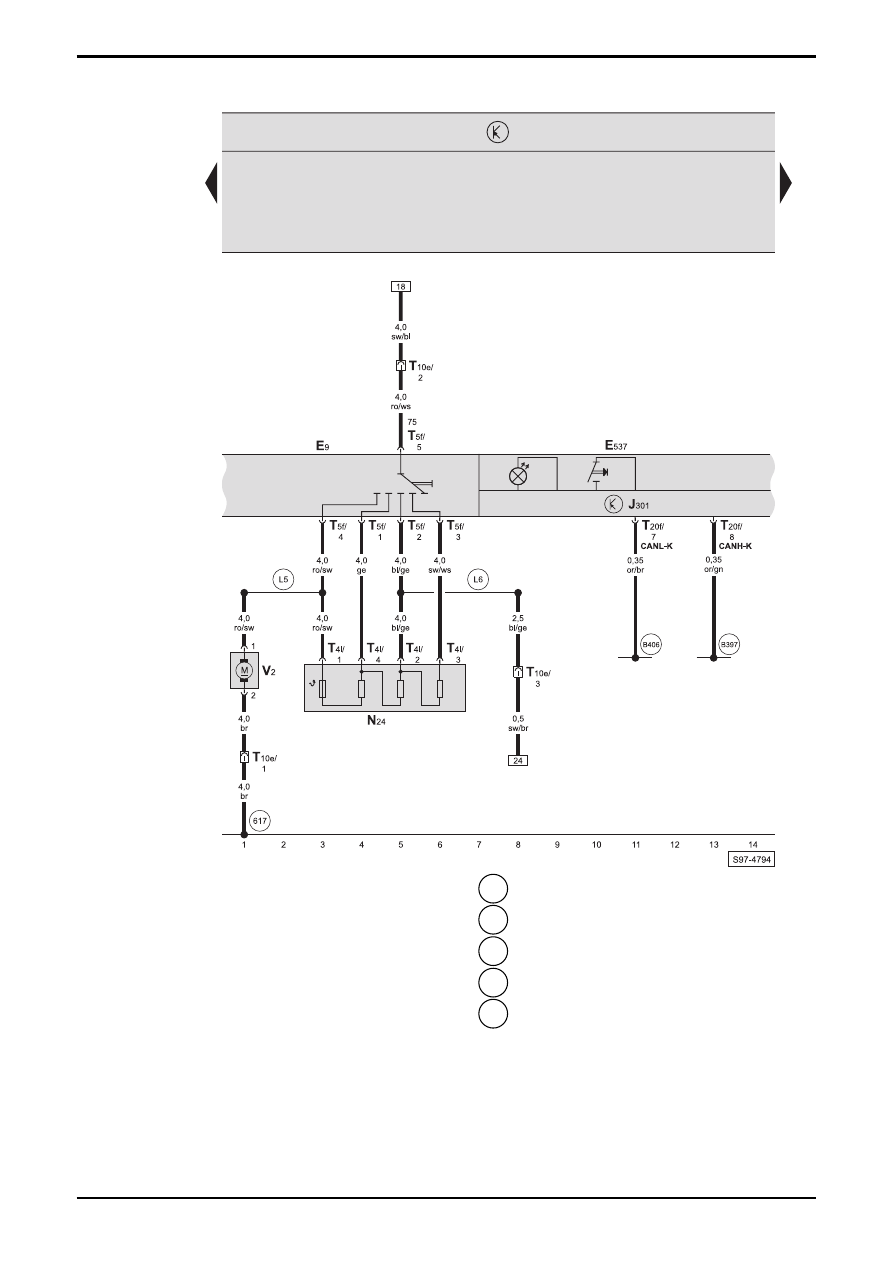

Steuergerät für Klimaanlage, Frischluftgebläse, (gilt für Fahrzeuge mit Climatic)

E9 -

Schalter

für

Frischluftgebläse

E537 - Sofortheiztaste
J301 - Steuergerät

für

Klimaanlage

N24 -

Vorwiderstand

für

Frischluftgebläse

mit

Überhitzungssicherung

T4l

-  Steckverbindung, 4-fach, am Vorwiderstand für

Frischluftgebläse

T5f

-  Steckverbindung, 5-fach, am Schalter für

Frischluftgebläse

T10e  -  Steckverbindung, 10-fach, hinter Schalttafel rechts
T20f  -  Steckverbindung, 20-fach, am Steuergerät für

Klimaanlage (schwarz)

V2 -

Frischluftgebläse

  617  -  Massepunkt -2-, an der A-Säule rechts, unten

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

  L5

-  Verbindung -1-, im Leitungsstrang Klimaanlage

  L6

-  Verbindung -2-, im Leitungsstrang Klimaanlage

OCTAVIA II

 Stromlaufplan

Nr.26/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

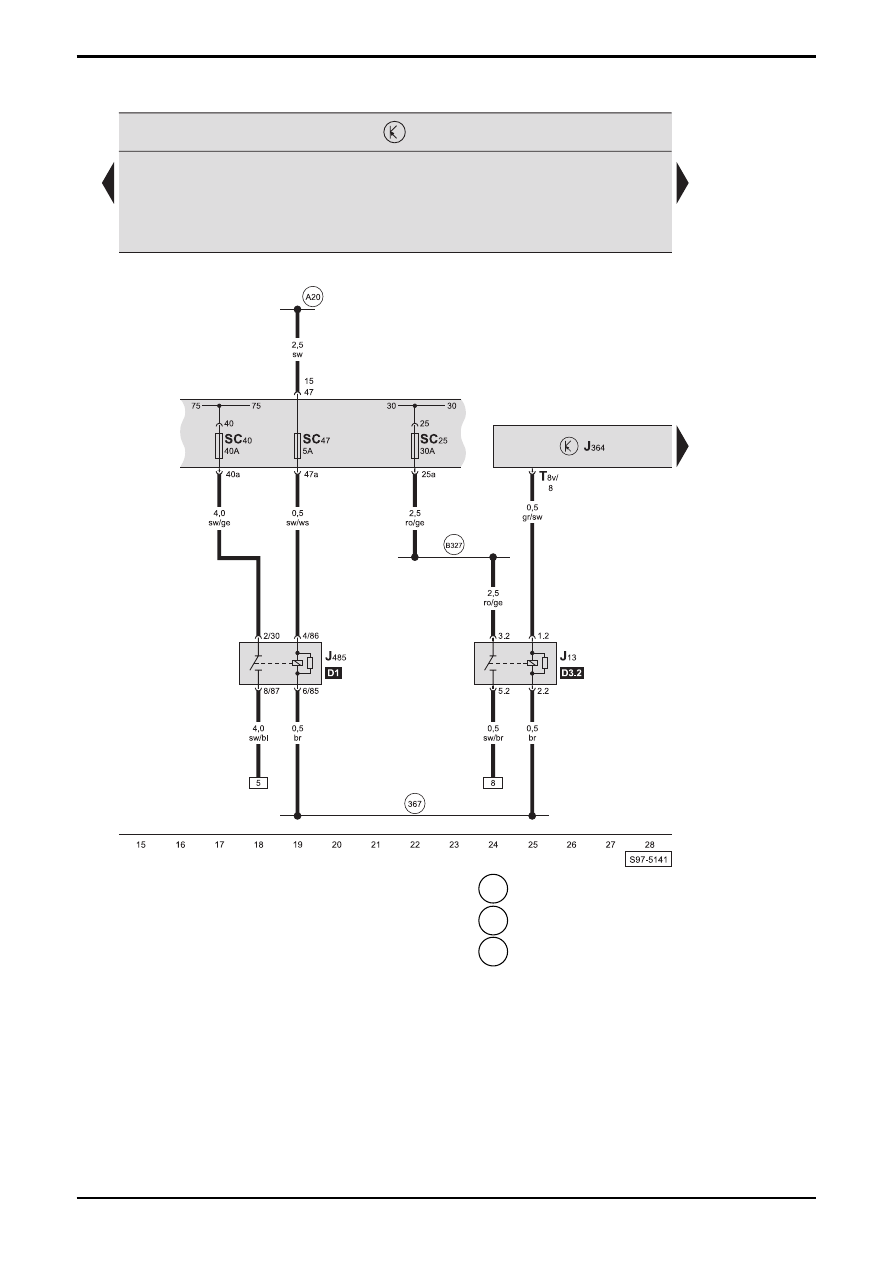

Steuergerät für Zusatzheizung, Relais für Frischluftgebläse, Relais für Standheizbetrieb, Sicherungshalter

J13

-  Relais für Frischluftgebläse, am Zusatzrelaishalter

unter Schalttafel

J364 - Steuergerät

für

Zusatzheizung

J485  -  Relais für Standheizbetrieb, am Zusatzrelaishalter

unter Schalttafel

SC25  -  Sicherung -25-, im Sicherungshalter
SC40  -  Sicherung -40-, im Sicherungshalter
SC47  -  Sicherung -47-, im Sicherungshalter
T8v

-  Steckverbindung, 8-fach, am Steuergerät für

Zusatzheizung

  367  -  Masseverbindung -2-, im Leitungsstrang Innenraum

 A20  -  Plusverbindung -1- (15a), im Schalttafelleitungsstrang

 B327

- Plusverbindung -13- (30a), im Leitungsstrang

Innenraum
