OCTAVIA II

 Stromlaufplan

Nr.24/9

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

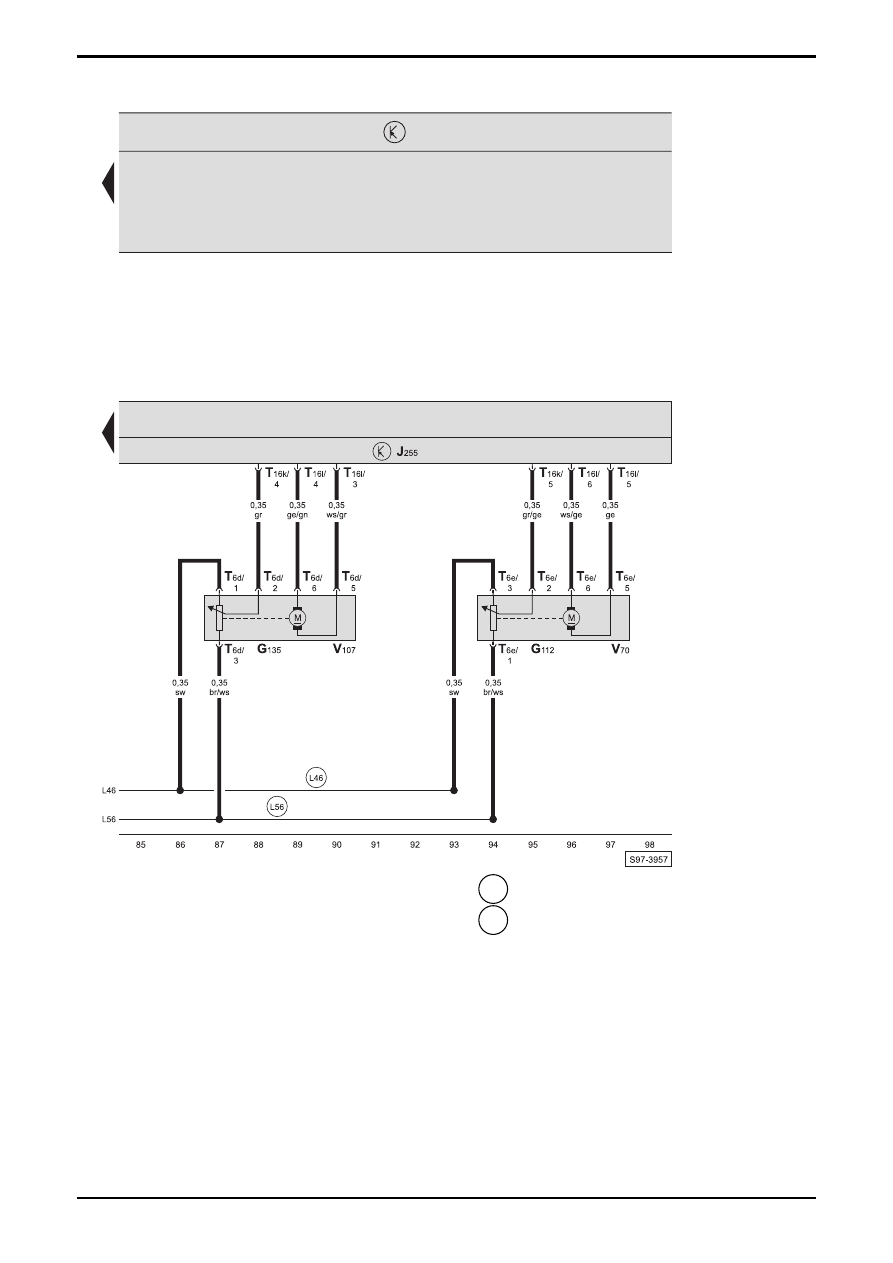

Steuergerät für Climatronic, Stellmotor für Zentralklappe, Stellmotor für Defrostklappe

G112 - Potentiometer

-

Stellmotor

für

Zentralklappe

G135 - Potentiometer -

Stellmotor

für

Defrostklappe

J255 - Steuergerät

für

Climatronic

T6d

-  Steckverbindung, 6-fach, am Stellmotor für

Defrostklappe

T6e

-  Steckverbindung, 6-fach, am Stellmotor für

Zentralklappe

T16k  -  Steckverbindung, 16-fach, am Steuergerät für

Climatronic (schwarz)

T16l

-  Steckverbindung, 16-fach, am Steuergerät für

Climatronic (braun)

V70 -

Stellmotor

für

Zentralklappe

V107 - Stellmotor

für

Defrostklappe

  L46  -  Verbindung (5V), im Leitungsstrang Climatronic

  L56  -  Verbindung (Masse), im Leitungsstrang Climatronic

OCTAVIA II

 Stromlaufplan

Nr.25/1

Ausgabe 11.06
S00.5725.00.00

Zusatzheizung (PTC), ab Mai 2006

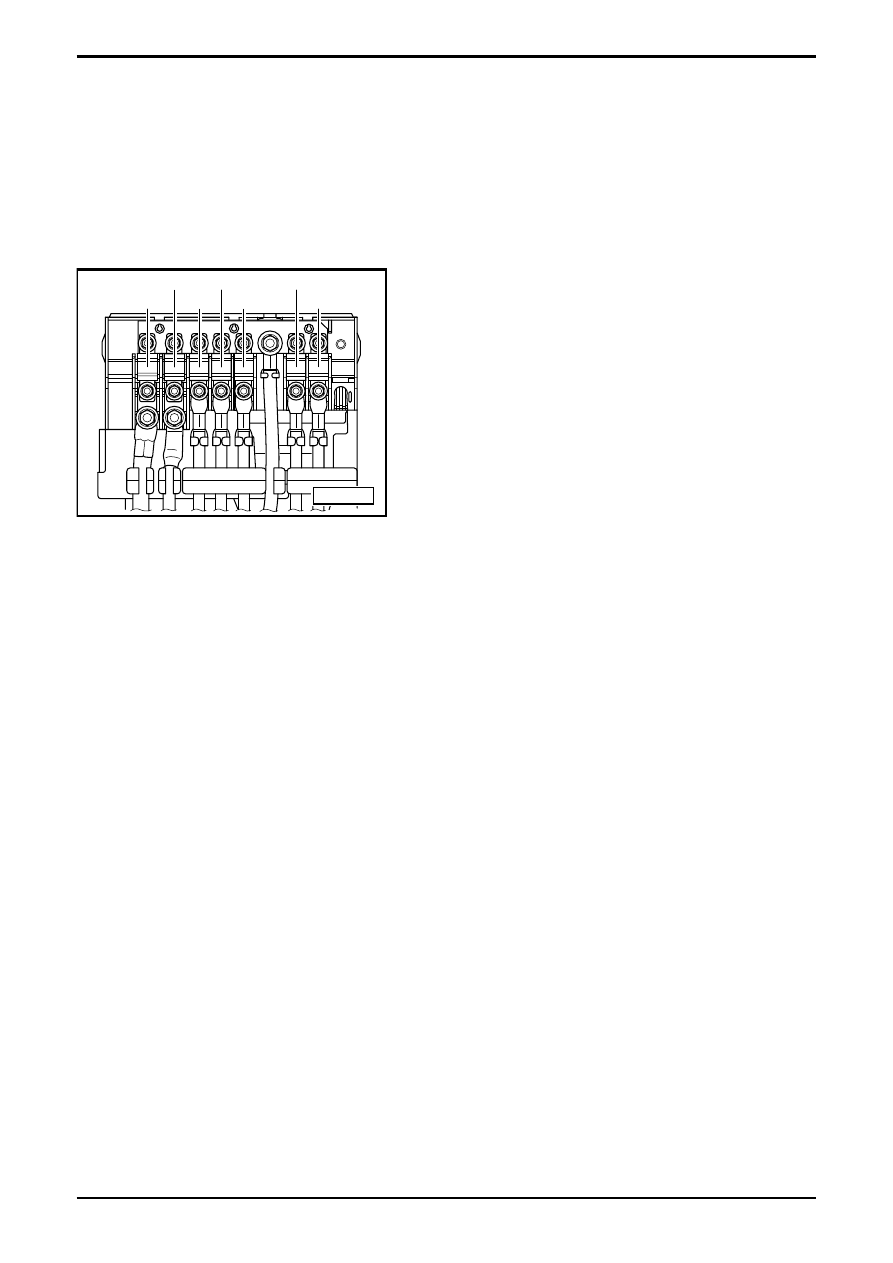

E-Box: - Vorderseite:

SA1

SA3 SA5

SA7

SA2 SA4

SA6

S97-4853

S97-4853

Nr.25/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

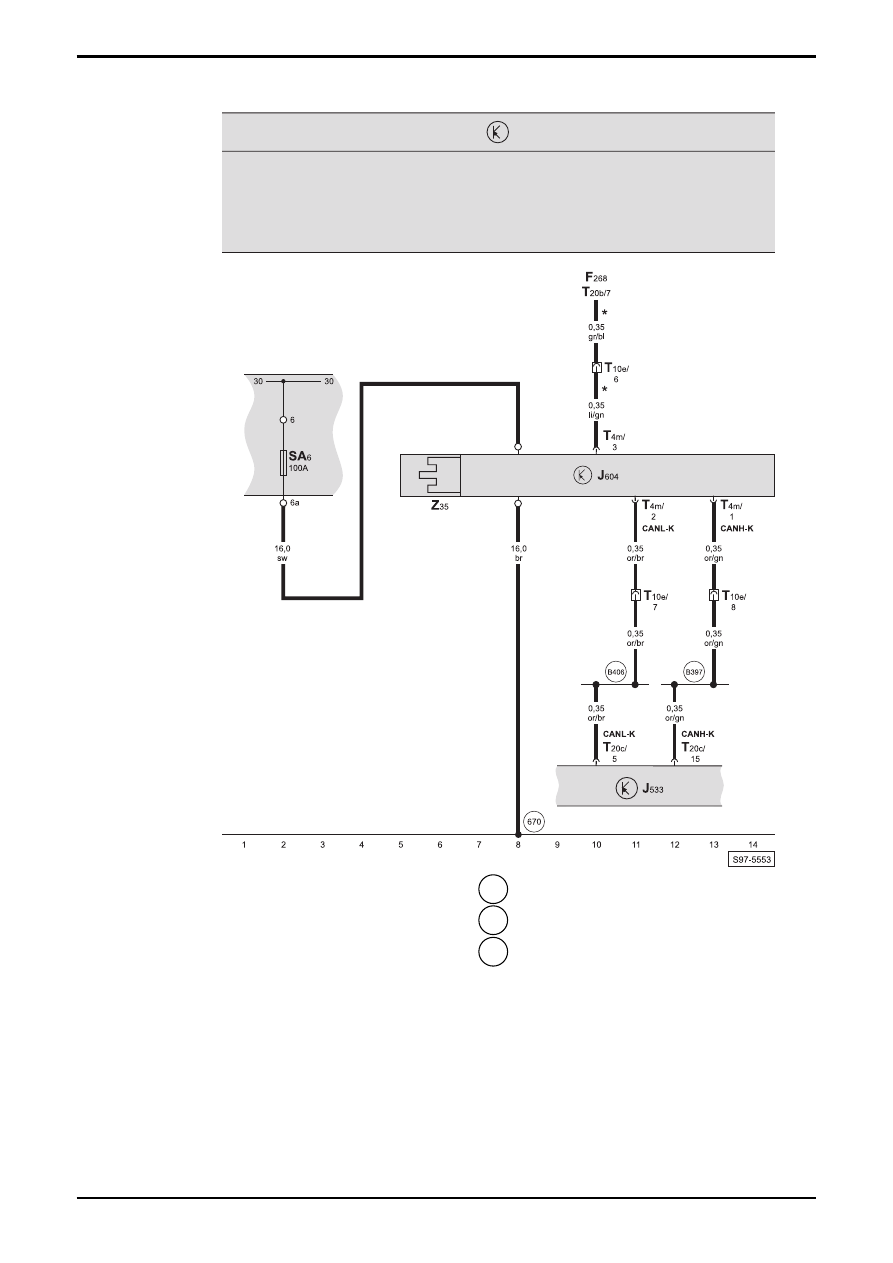

Zusatzheizung (PTC)

F268  -  Kontaktschalter für Heizelment, Zusatzheizung (PTC)
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

J604 - Steuergerät

für

Zusatzheizung

(PTC)

SA6

-  Sicherung -6- (30), in der E-Box

T4m  -  Steckverbindung, 4-fach, am Steuergerät für

Zusatzheizung (PTC)

T10e  -  Steckverbindung, 10-fach, hinter Schalttafel rechts
T20b  -  Steckverbindung, 20-fach, an der Heiz- und

Frischluftregulierung

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

Z35 -

Heizelement

für

Zusatzheizung

(PTC)

  670  -  Massepunkt -2-, an der A-Säule links, unten

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

*

 -

nur

bei

Fahrzeugen

mit

Heizung

OCTAVIA II

 Stromlaufplan

Nr.26/1

Ausgabe 11.06
S00.5725.00.00

Stand- und Zusatzheizung, ab Mai 2006
(nur für Fahrzeuge mit Heizung / Climatic)

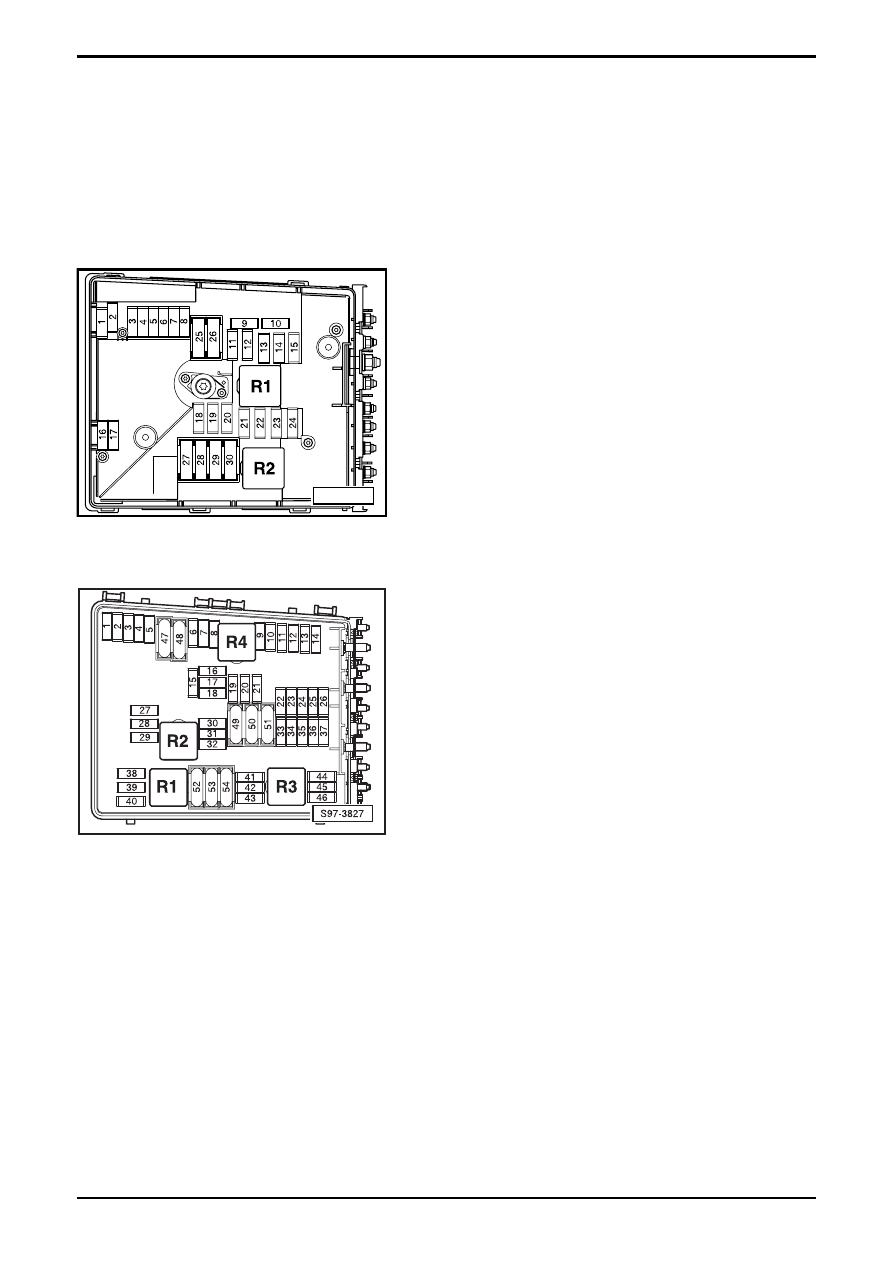

E-Box (gilt nicht für 2,0 l/147 kW):

E-Box (gilt für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

S97-4854
