Skoda Octavia II: Elektrische Schaltungen - Teil 94

OCTAVIA II

 Stromlaufplan

Nr.24/1

Ausgabe 11.06
S00.5725.00.00

Climatronic, ab Mai 2006

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.24/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

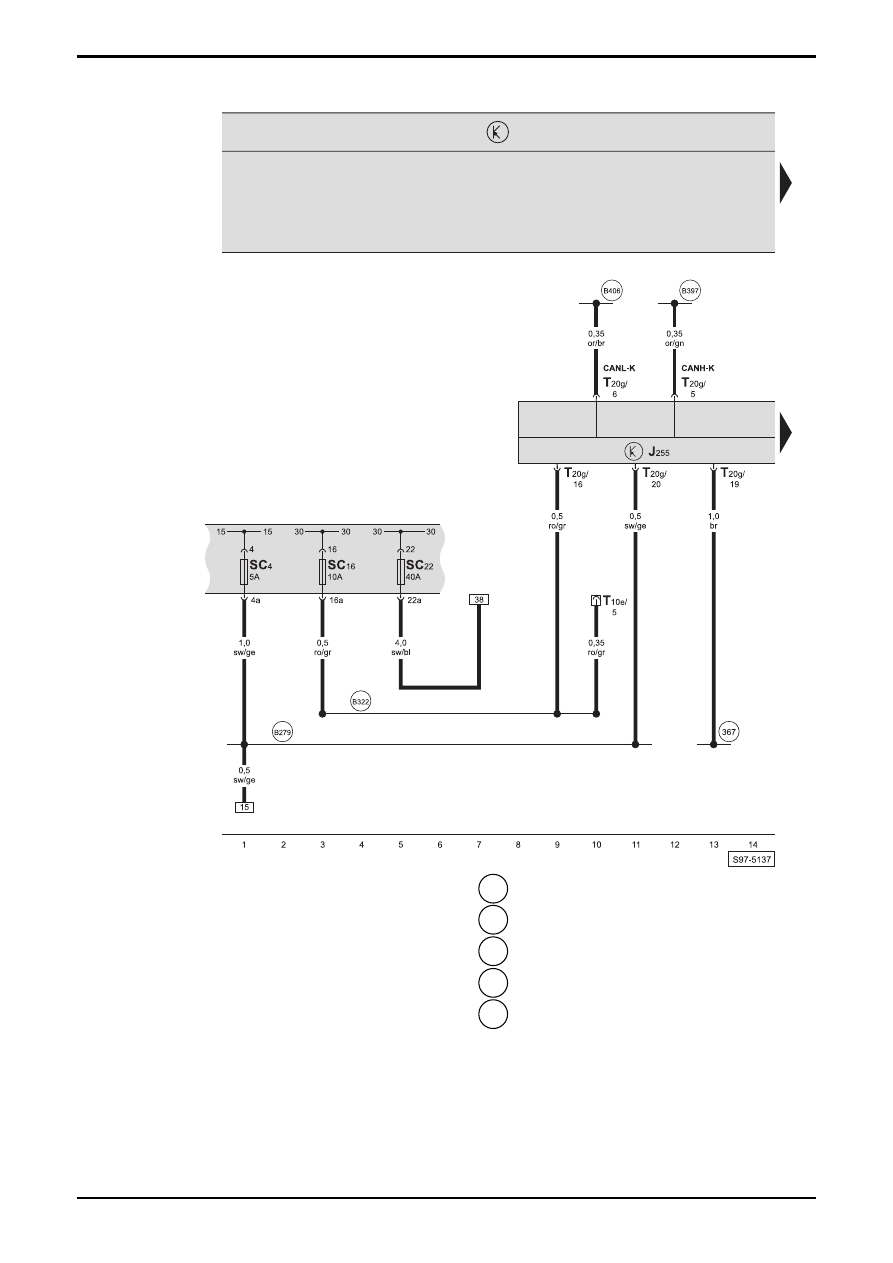

Steuergerät für Climatronic, Sicherungshalter, (gilt für Fahrzeuge ohne Stand- und Zusatzheizung)

J255 - Steuergerät

für

Climatronic

SC4

-  Sicherung -4-, im Sicherungshalter

SC16  -  Sicherung -16-, im Sicherungshalter
SC22  -  Sicherung -22-, im Sicherungshalter
T10e  -  Steckverbindung, 10-fach, hinter Schalttafel rechts
T20g  -  Steckverbindung, 20-fach, am Steuergerät für

Climatronic (schwarz)

  367  -  Masseverbindung -2-, im Leitungsstrang Innenraum

 B279

- Plusverbindung -3- (15a), im Leitungsstrang

Innenraum

 B322

- Plusverbindung -8- (30a), im Leitungsstrang

Innenraum

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.24/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

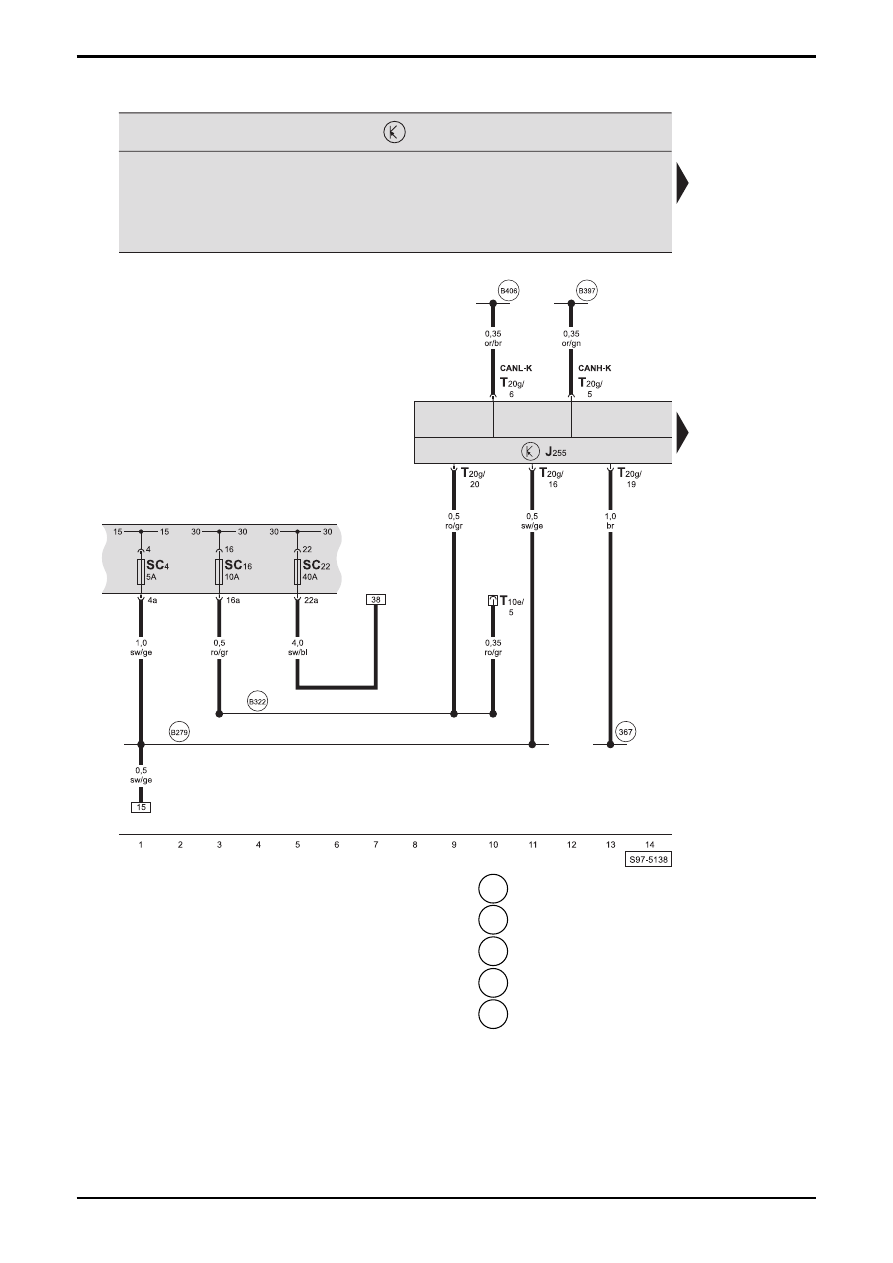

Steuergerät für Climatronic, Sicherungshalter, (gilt für Fahrzeuge mit Stand- und Zusatzheizung)

J255 - Steuergerät

für

Climatronic

SC4

-  Sicherung -4-, im Sicherungshalter

SC16  -  Sicherung -16-, im Sicherungshalter
SC22  -  Sicherung -22-, im Sicherungshalter
T10e  -  Steckverbindung, 10-fach, hinter Schalttafel rechts
T20g  -  Steckverbindung, 20-fach, am Steuergerät für

Climatronic (schwarz)

  367  -  Masseverbindung -2-, im Leitungsstrang Innenraum

 B279

-  Plusverbindung -3- (15a), im Leitungsstrang

Innenraum

 B322

-  Plusverbindung -8- (30a), im Leitungsstrang

Innenraum

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum

Nr.24/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

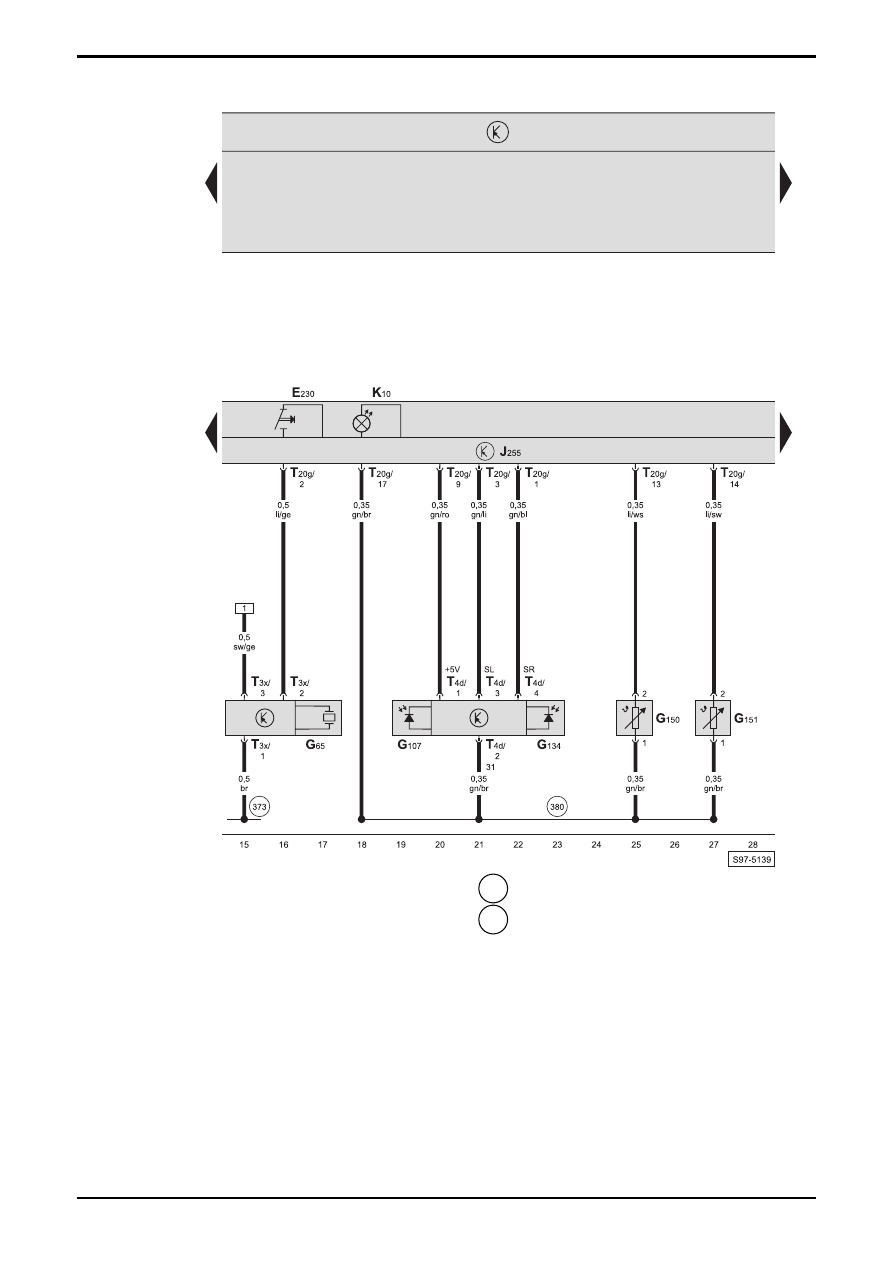

Steuergerät für Climatronic, Hochdruckgeber, Fotosensor für Sonneneinstrahlung, Geber für Ausströmtemperatur

E230 - Taster

für

beheizbare

Heckscheibe

G65 -

Hochdruckgeber

G107 - Fotosensor

für

Sonneneinstrahlung

G134 - Fotosensor -2-

für

Sonneneinstrahlung

G150  -  Geber für Ausströmtemperatur, links
G151  -  Geber für Ausströmtemperatur, rechts
J255 - Steuergerät

für

Climatronic

K10 -

Kontrolllampe

für

beheizbare

Heckscheibe

T3x

-  Steckverbindung, 3-fach, am Hochdruckgeber

T4d

-  Steckverbindung, 4-fach, am Fotosensor für

Sonneneinstrahlung

T20g  -  Steckverbindung, 20-fach, am Steuergerät für

Climatronic (schwarz)

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

  380  -  Masseverbindung -15-, im Leitungsstrang Innenraum
