Skoda Octavia II: Elektrische Schaltungen - Teil 93
Nr.23/2

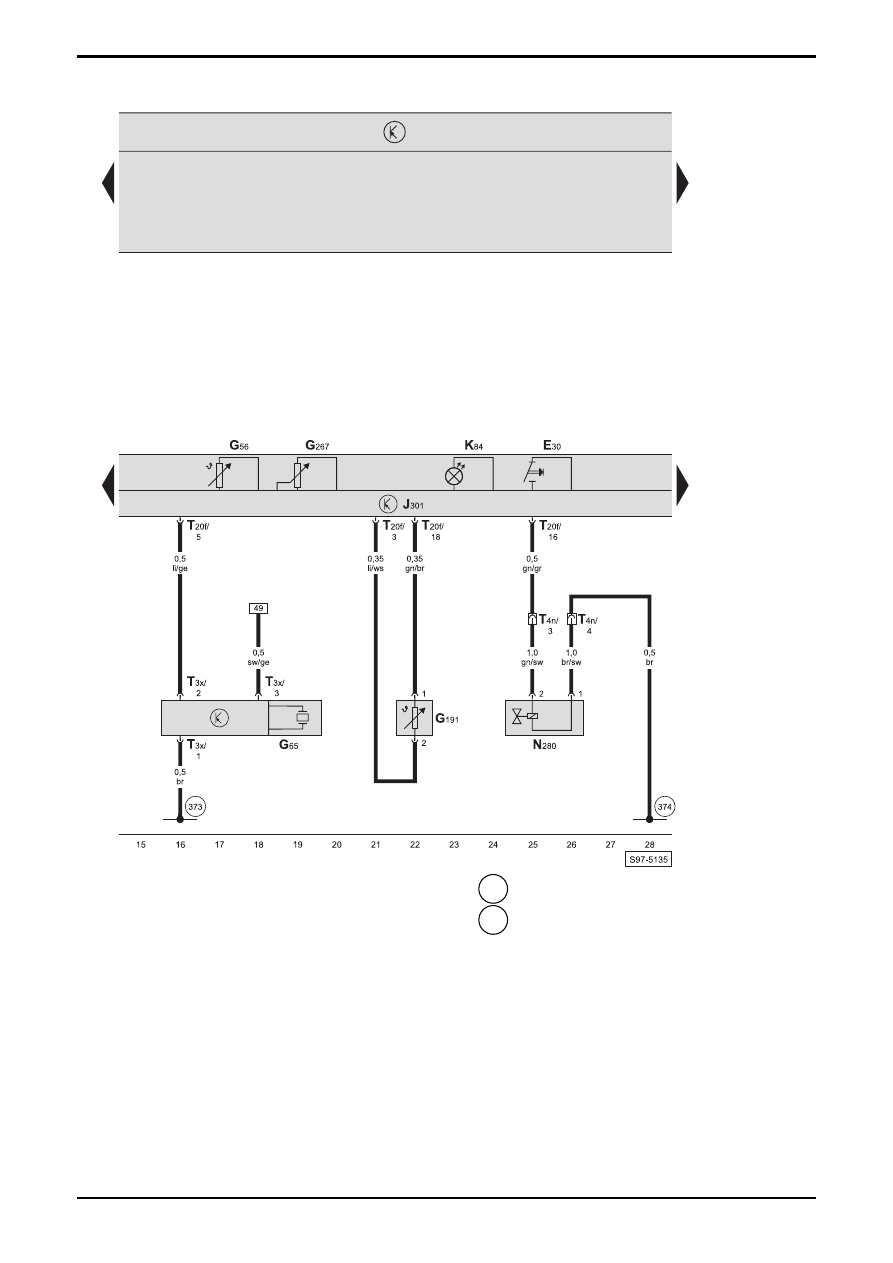

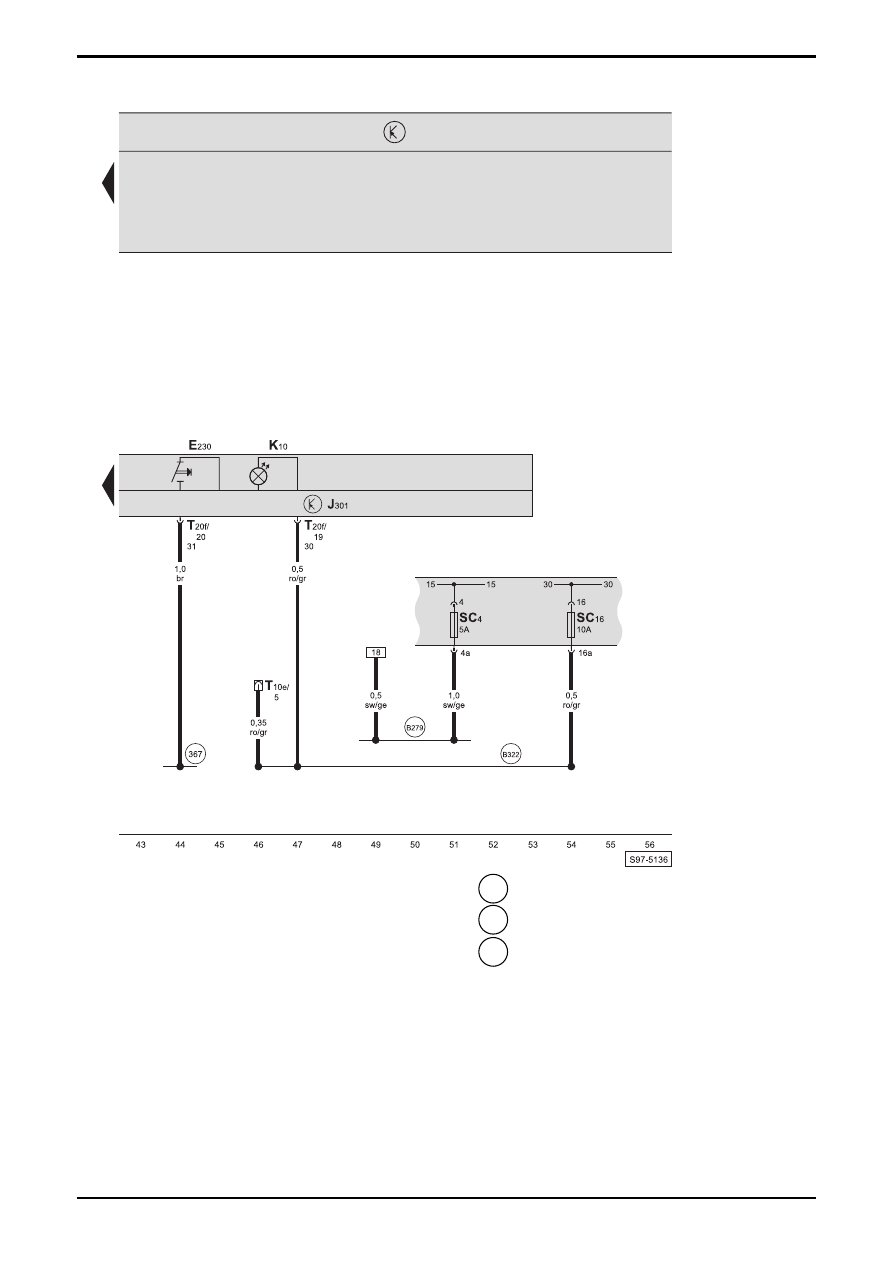

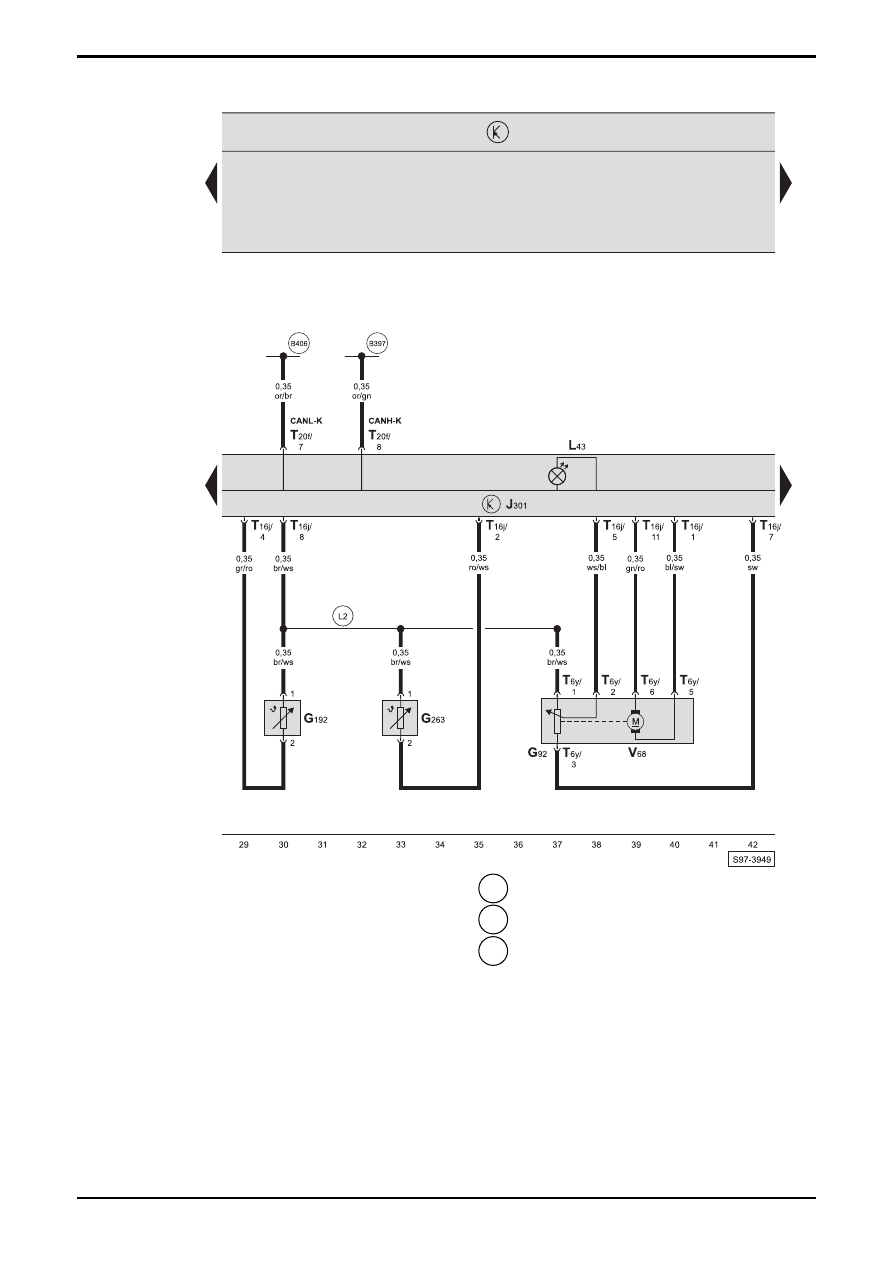

Stromlaufplan
OCTAVIA II
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

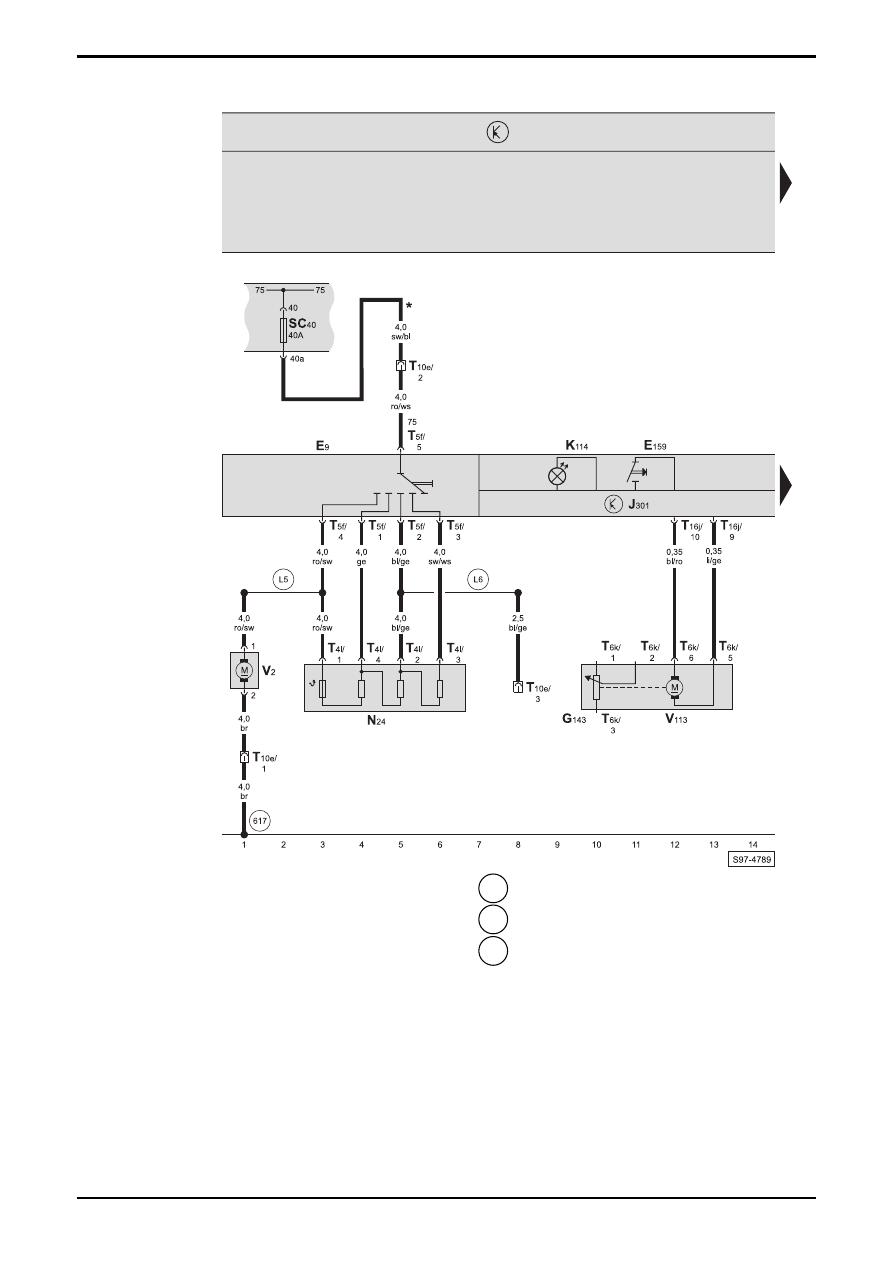

Steuergerät für Klimaanlage, Frischluftgebläse, Stellmotor für Frisch-und Umluftklappe, Sicherungshalter
E9 -
Schalter
für
Frischluftgebläse
E159 - Schalter
für
Frisch-
und
Umluftklappe
G143 - Potentiometer im Stellmotor für Frisch- und
Umluftklappe
J301 - Steuergerät
für
Klimaanlage
K114 - Kontrolllampe für Frisch- und Umluftbetrieb
N24 -
Vorwiderstand
für
Frischluftgebläse
mit
Überhitzungssicherung
SC40 - Sicherung -40-, im Sicherungshalter
T4l
- Steckverbindung, 4-fach, am Vorwiderstand für
Frischluftgebläse
T5f
- Steckverbindung, 5-fach, am Schalter für
Frischluftgebläse
T6k
- Steckverbindung, 6-fach, am Stellmotor für Frisch-
und Umluftklappe
T10e - Steckverbindung, 10-fach, hinter Schalttafel rechts
T16j
- Steckverbindung, 16-fach, am Steuergerät für
Klimaanlage (schwarz)
V2 -
Frischluftgebläse
V113 - Stellmotor
für
Frisch-
und
Umluftklappe
617 - Massepunkt -2-, an der A-Säule rechts, unten
L5
- Verbindung -1-, im Leitungsstrang Klimaanlage
L6
- Verbindung -2-, im Leitungsstrang Klimaanlage
*
- gilt nicht für Fahrzeuge mit Stand- und Zusatzheizung
