Skoda Octavia II: Elektrische Schaltungen - Teil 91

OCTAVIA II

 Stromlaufplan

Nr.21/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

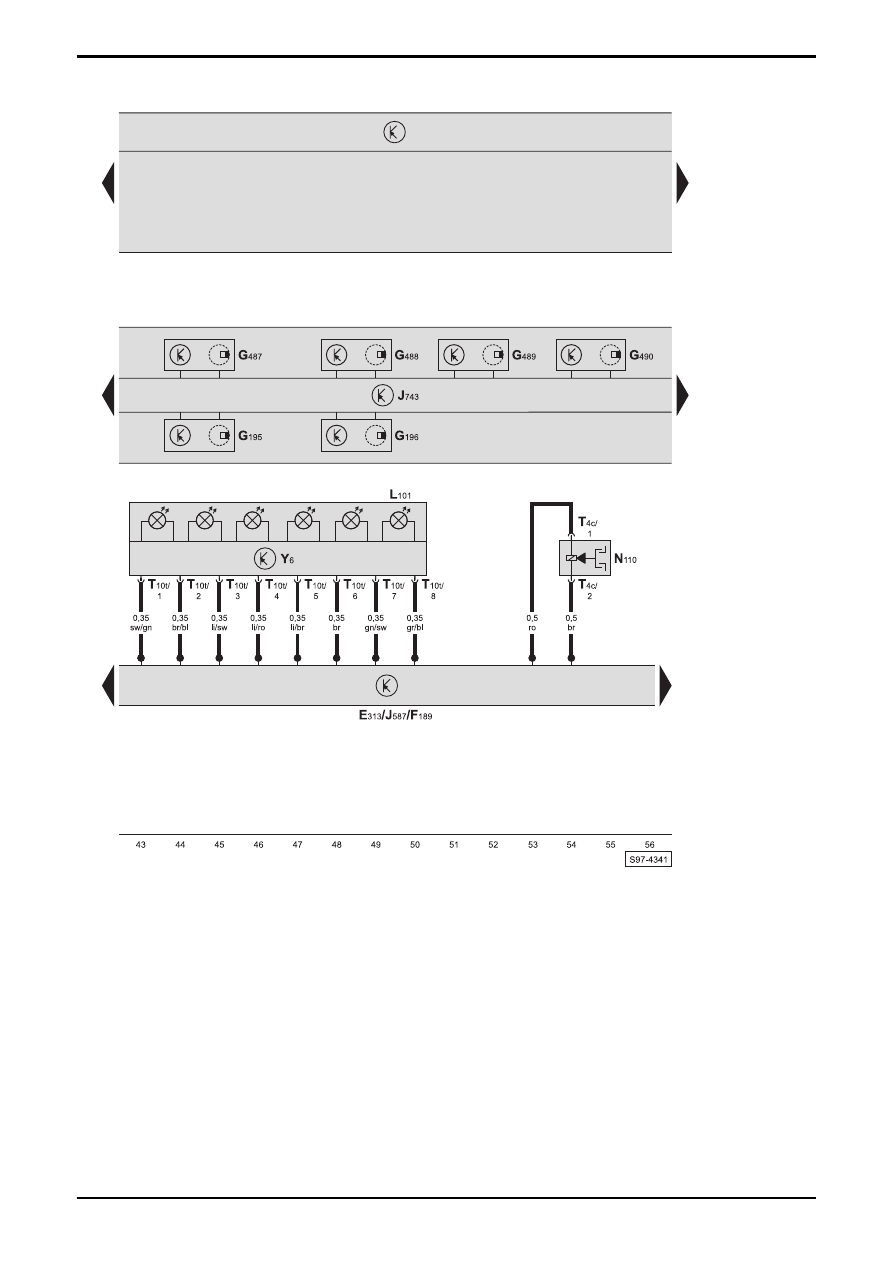

Mechatronik für Direktschaltgetriebe, Geber für Getriebeausgangsdrehzahl, Wegsensor für Gangsteller, Wählhebel,
Magnet für Wählhebelsperre, Wählhebelpositionsanzeige

E313 - Wählhebel
F189 - Schalter

für

Tiptronic

G195 - Geber

für

Getriebeausgangsdrehzahl

G196 - Geber

für

Getriebeausgangsdrehzahl -2-

G487  -  Wegsensor -1- für Gangsteller
G488  -  Wegsensor -2- für Gangsteller
G489  -  Wegsensor -3- für Gangsteller
G490  -  Wegsensor -4- für Gangsteller
J587 - Steuergerät

für

Wählhebelsensorik

J743 - Mechatronik

für

Direktschaltgetriebe

L101 - Lampe

für

Wählhebelskalabeleuchtung

N110 - Magnet

für

Wählhebelsperre

T4c

-  Steckverbindung, 4-fach, am Wählhebel

T10t  -  Steckverbindung, 10-fach, an der

Wählhebelpositionsanzeige

Y6 -

Wählhebelpositionsanzeige

Nr.21/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

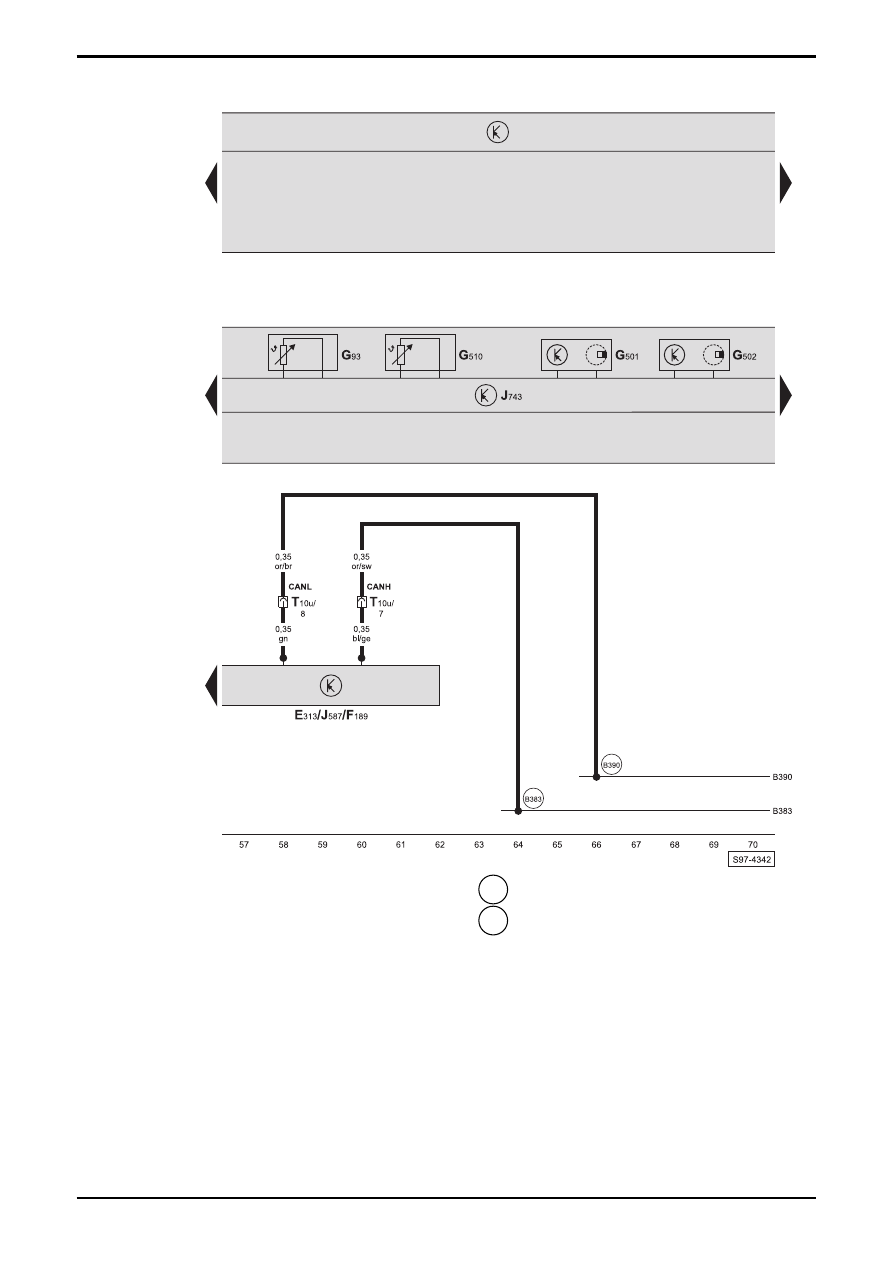

Mechatronik für Direktschaltgetriebe, Getriebeöltemperaturgeber,Temperaturgeber im Steuergerät, Geber für
Drehzahlantriebswelle, Wählhebel

E313 - Wählhebel
F189 - Schalter

für

Tiptronic

G93 -

Getriebeöltemperaturgeber

G501  -  Geber -1- für Drehzahlantriebswelle
G502  -  Geber -2- für Drehzahlantriebswelle
G510  -  Temperaturgeber im Steuergerät
J587 - Steuergerät

für

Wählhebelsensorik

J743 - Mechatronik

für

Direktschaltgetriebe

T10u  -  Steckverbindung, 10-fach, am Wählhebel

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.21/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

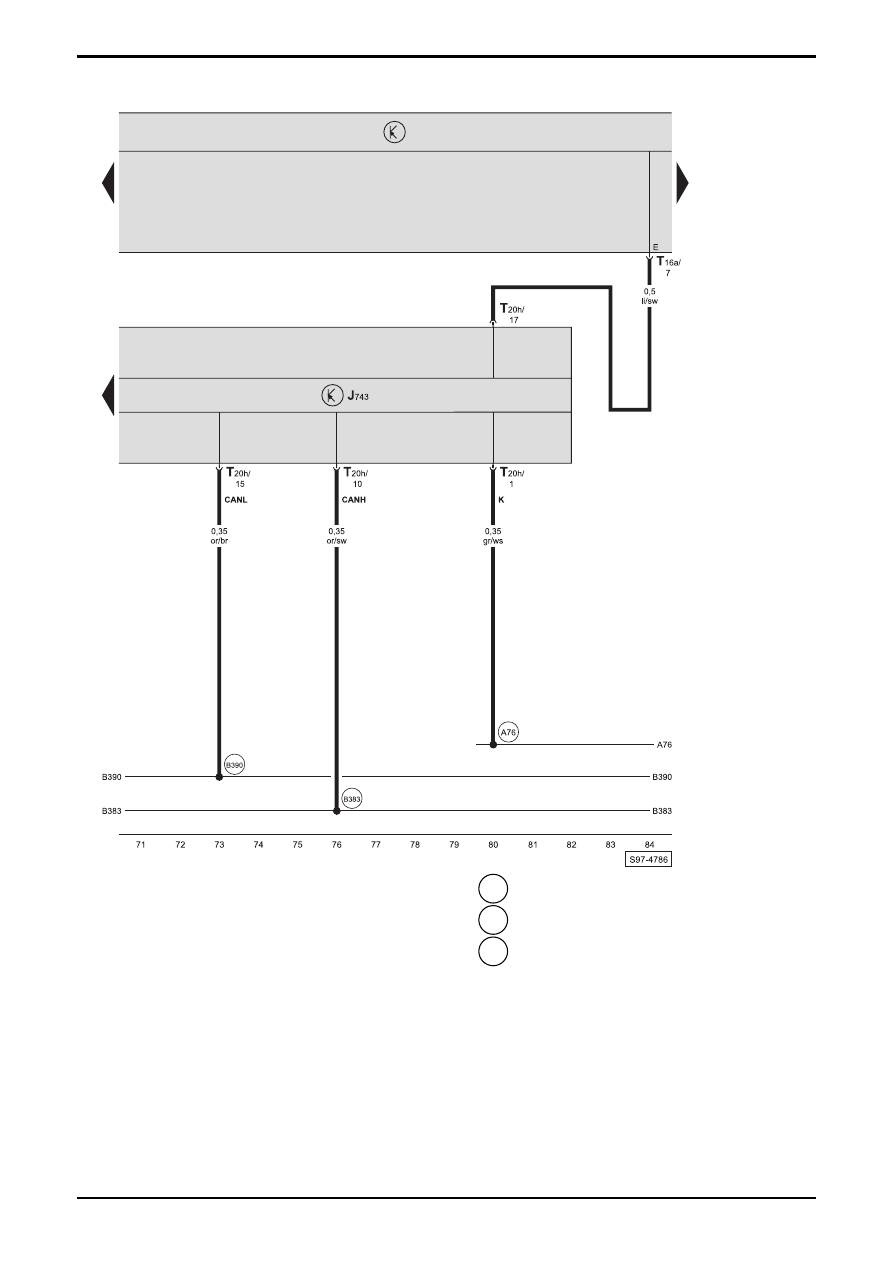

Mechatronik für Direktschaltgetriebe

J743 - Mechatronik

für

Direktschaltgetriebe

T16a  -  Steckverbindung, 16-fach, am Steuergerät für

Bordnetz (schwarz)

T20h  -  Steckverbindung, 20-fach, am autom. Getriebe

 A76  -  Verbindung (K-Diagnoseleitung), im

Schalttafelleitungsstrang

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

Nr.21/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

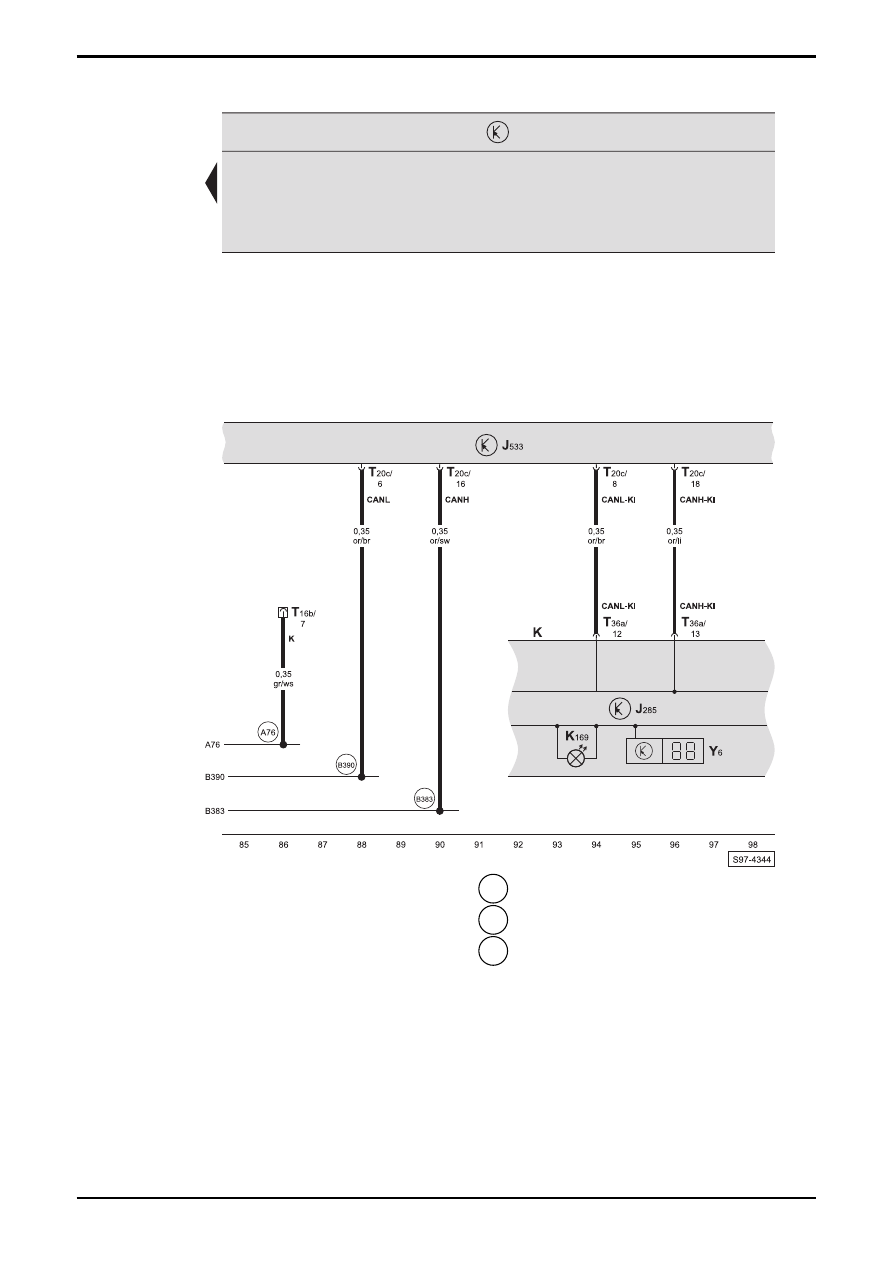

Diagnose-Interface für Datenbus, Schalttafeleinsatz

J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K169 - Kontrolllampe

für

Wählhebelsperre

T16b  -  Steckverbindung, 16-fach, für Diagnoseanschluss,

unter Schalttafel links

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
Y6 -

Wählhebelpositionsanzeige

 A76  -  Verbindung (K-Diagnoseleitung), im

Schalttafelleitungsstrang

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum
