Nr.20/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

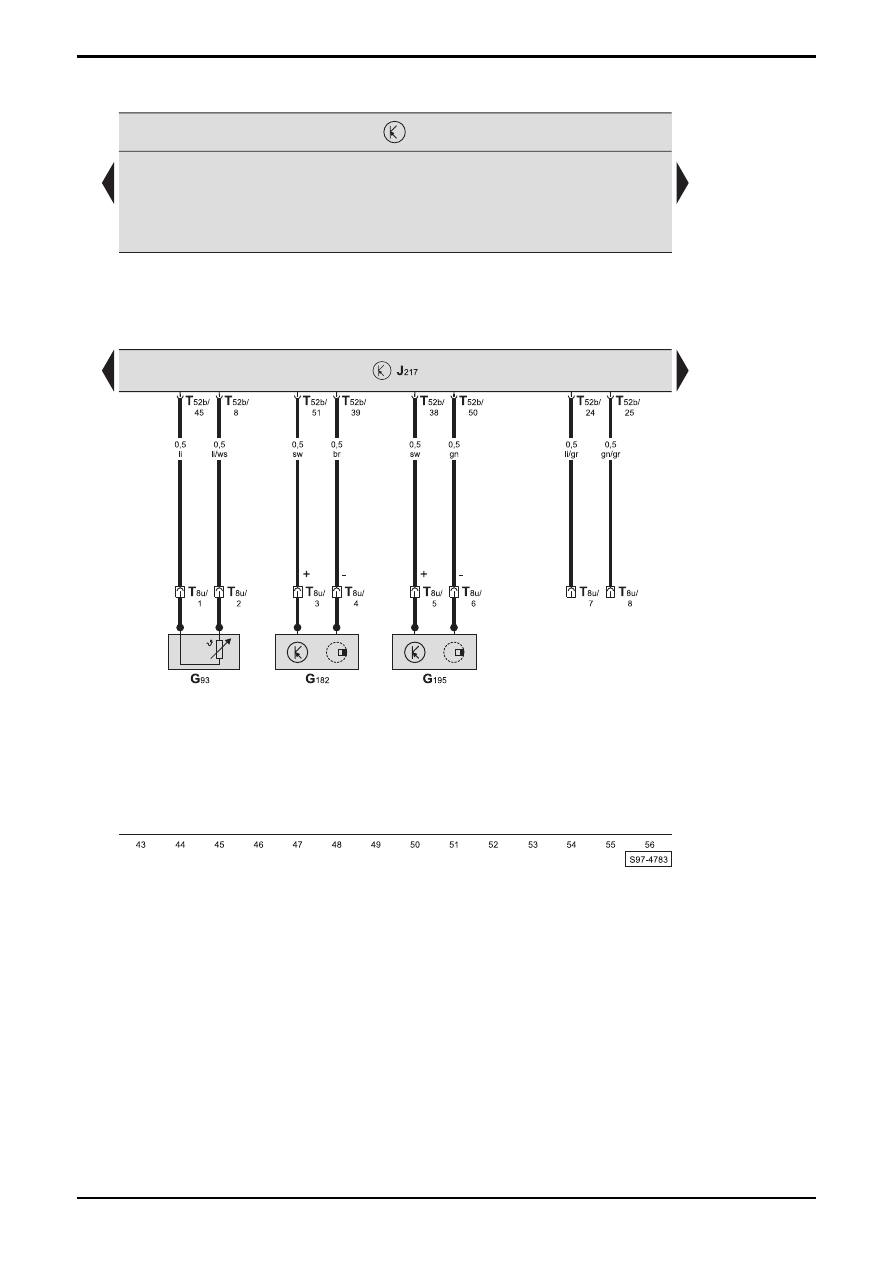

Steuergerät für automatisches Getriebe, Getriebeöltemperaturgeber, Geber für Getriebeeingangsdrehzahl, Geber
für Getriebeausgangsdrehzahl

G93 -

Getriebeöltemperaturgeber

G182 - Geber

für

Getriebeeingangsdrehzahl

G195 - Geber

für

Getriebeausgangsdrehzahl

J217  -  Steuergerät für automatisches Getriebe, unter dem

linken Kotflügel vorn

T8u

-  Steckverbindung, 8-fach, am autom. Getriebe

T52b  -  Steckverbindung, 52-fach, am Steuergerät für

automatisches Getriebe

Nr.20/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

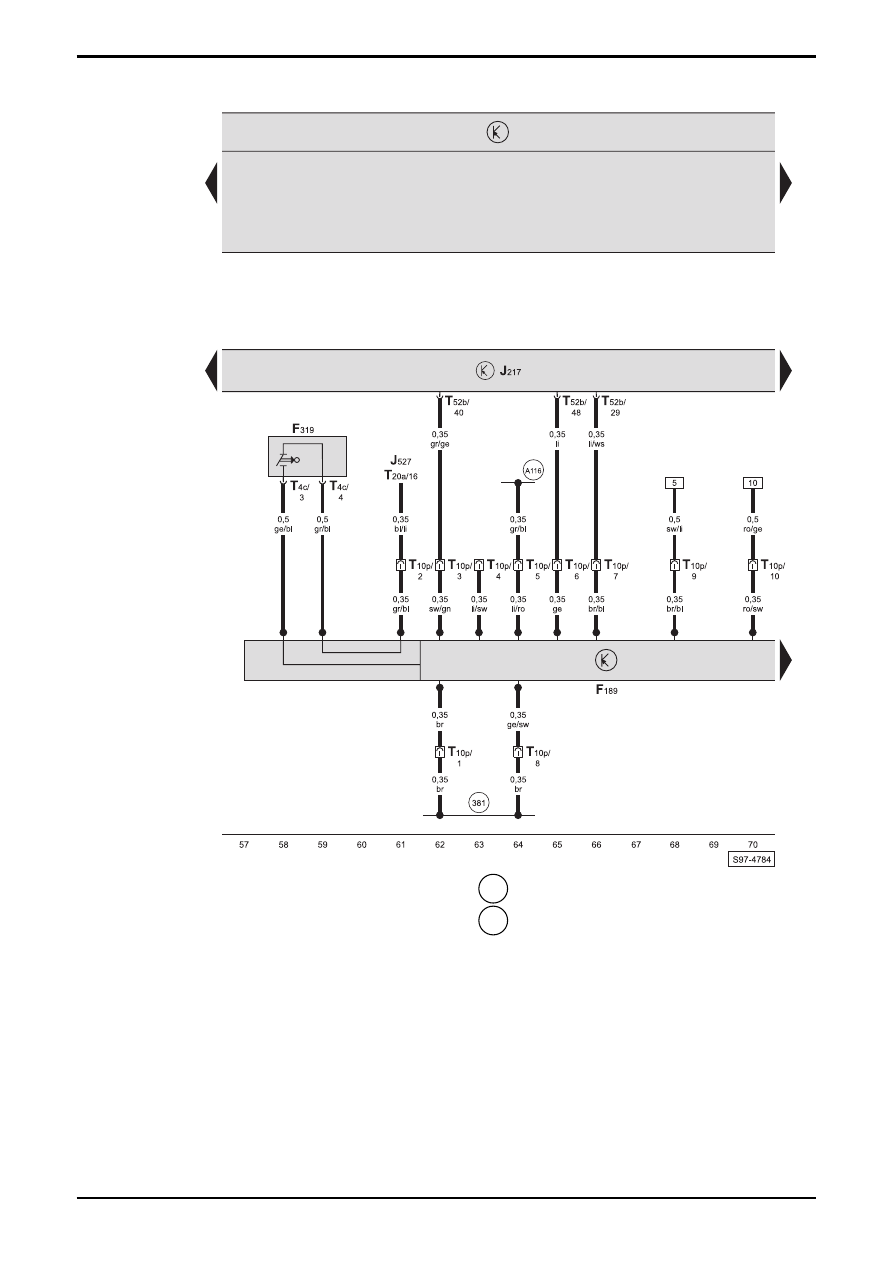

Steuergerät für automatisches Getriebe, Schalter für Tiptronic, Schalter für Wählhebel in P gesperrt

F189 - Schalter

für

Tiptronic

F319  -  Schalter für Wählhebel in P gesperrt
J217  -  Steuergerät für automatisches Getriebe, unter dem

linken Kotflügel vorn

J527 - Steuergerät

für

Lenksäulenelektronik

T4c

-  Steckverbindung, 4-fach, am Wählhebel

T10p  -  Steckverbindung, 10-fach, am Schalter für Tiptronic
T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

T52b  -  Steckverbindung, 52-fach, am Steuergerät für

automatisches Getriebe

  381  -  Masseverbindung -16-, im Leitungsstrang Innenraum

 A116

-  Verbindung -2- (58d), im Schalttafelleitungsstrang

OCTAVIA II

 Stromlaufplan

Nr.20/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

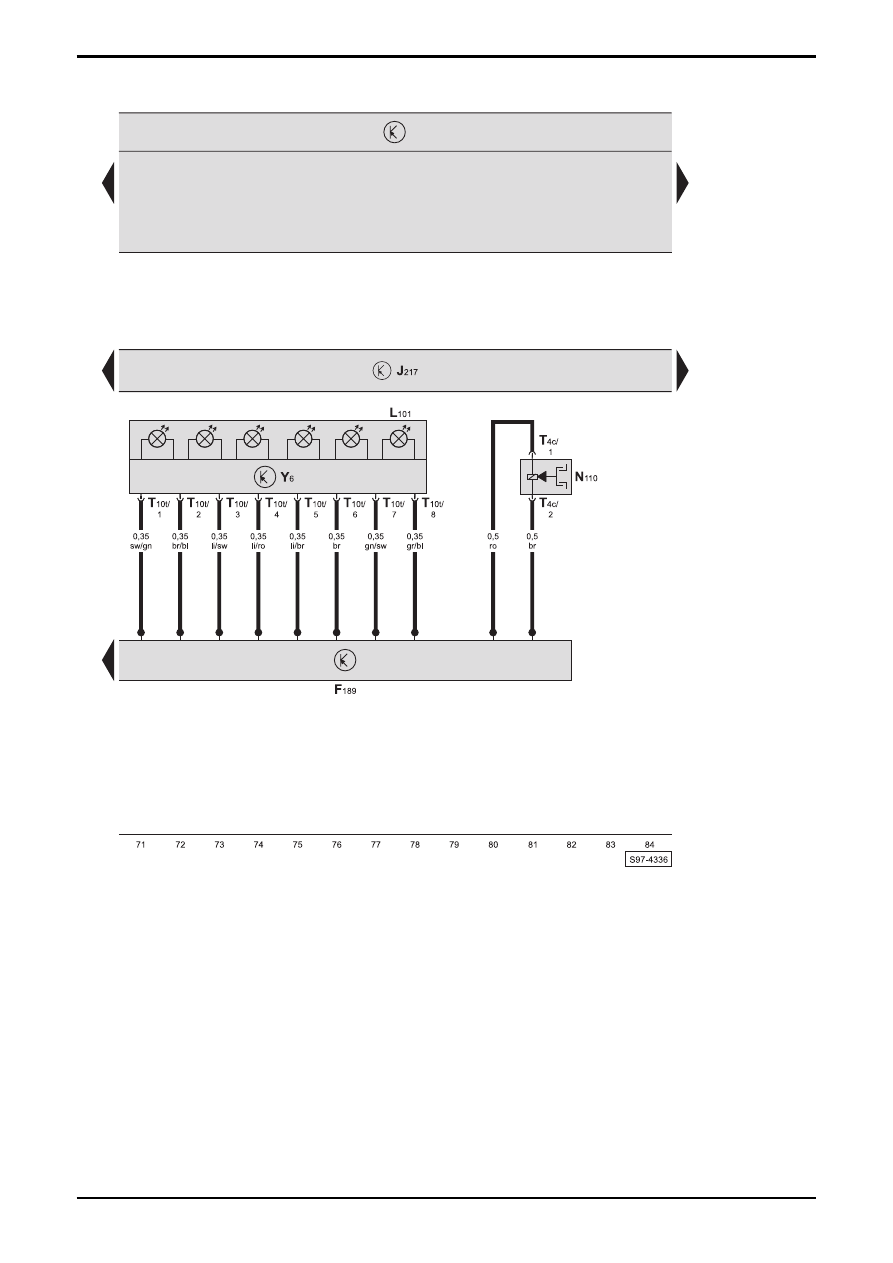

Steuergerät für automatisches Getriebe, Schalter für Tiptronic, Magnet für Wählhebelsperre,
Wählhebelpositionsanzeige

F189 - Schalter

für

Tiptronic

J217  -  Steuergerät für automatisches Getriebe, unter dem

linken Kotflügel vorn

L101 - Lampe

für

Wählhebelskalabeleuchtung

N110 - Magnet

für

Wählhebelsperre

T4c

-  Steckverbindung, 4-fach, am Wählhebel

T10t  -  Steckverbindung, 10-fach, an der

Wählhebelpositionsanzeige

Y6 -

Wählhebelpositionsanzeige

Nr.20/8

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

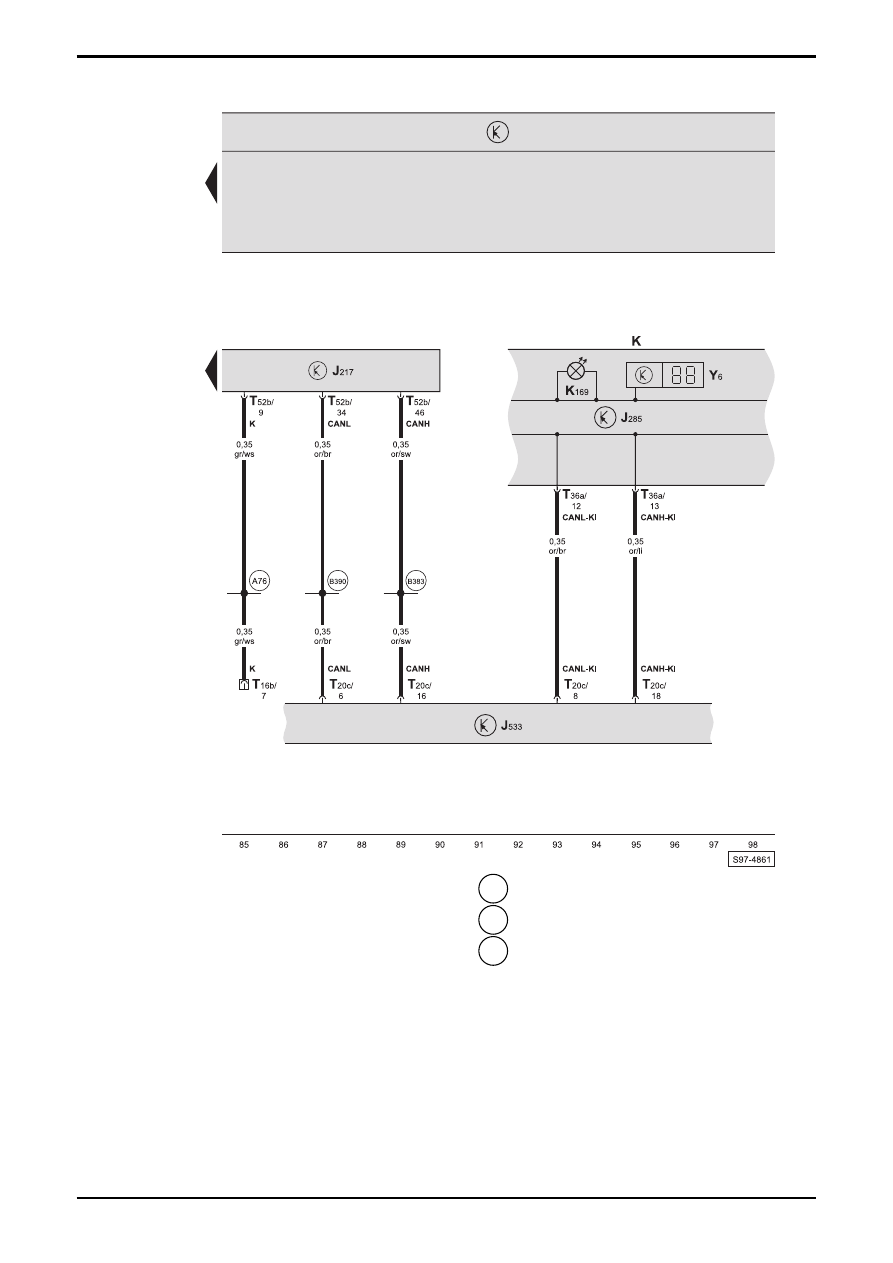

Steuergerät für automatisches Getriebe, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J217  -  Steuergerät für automatisches Getriebe, unter dem

linken Kotflügel vorn

J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K169 - Kontrolllampe

für

Wählhebelsperre

T16b  -  Steckverbindung, 16-fach, für Diagnoseanschluss,

unter Schalttafel links

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
T52b  -  Steckverbindung, 52-fach, am Steuergerät für

automatisches Getriebe

Y6 -

Wählhebelpositionsanzeige

 A76  -  Verbindung (K-Diagnoseleitung), im

Schalttafelleitungsstrang

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum
