Skoda Octavia II: Elektrische Schaltungen - Teil 88

OCTAVIA II

 Stromlaufplan

Nr.20/1

Ausgabe 11.06
S00.5725.00.00

Automatisches 6-Gang-Getriebe 09G, ab Mai 2006

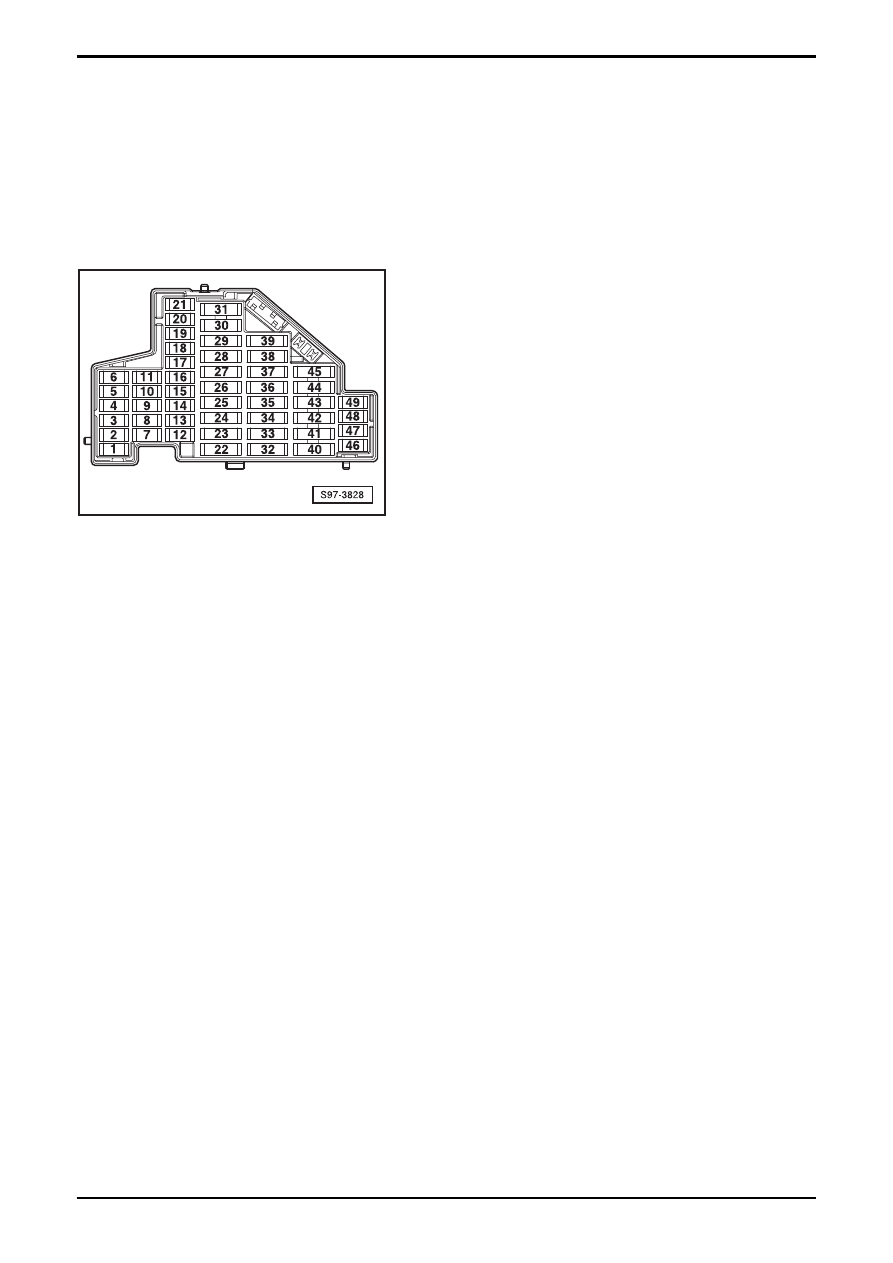

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.20/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

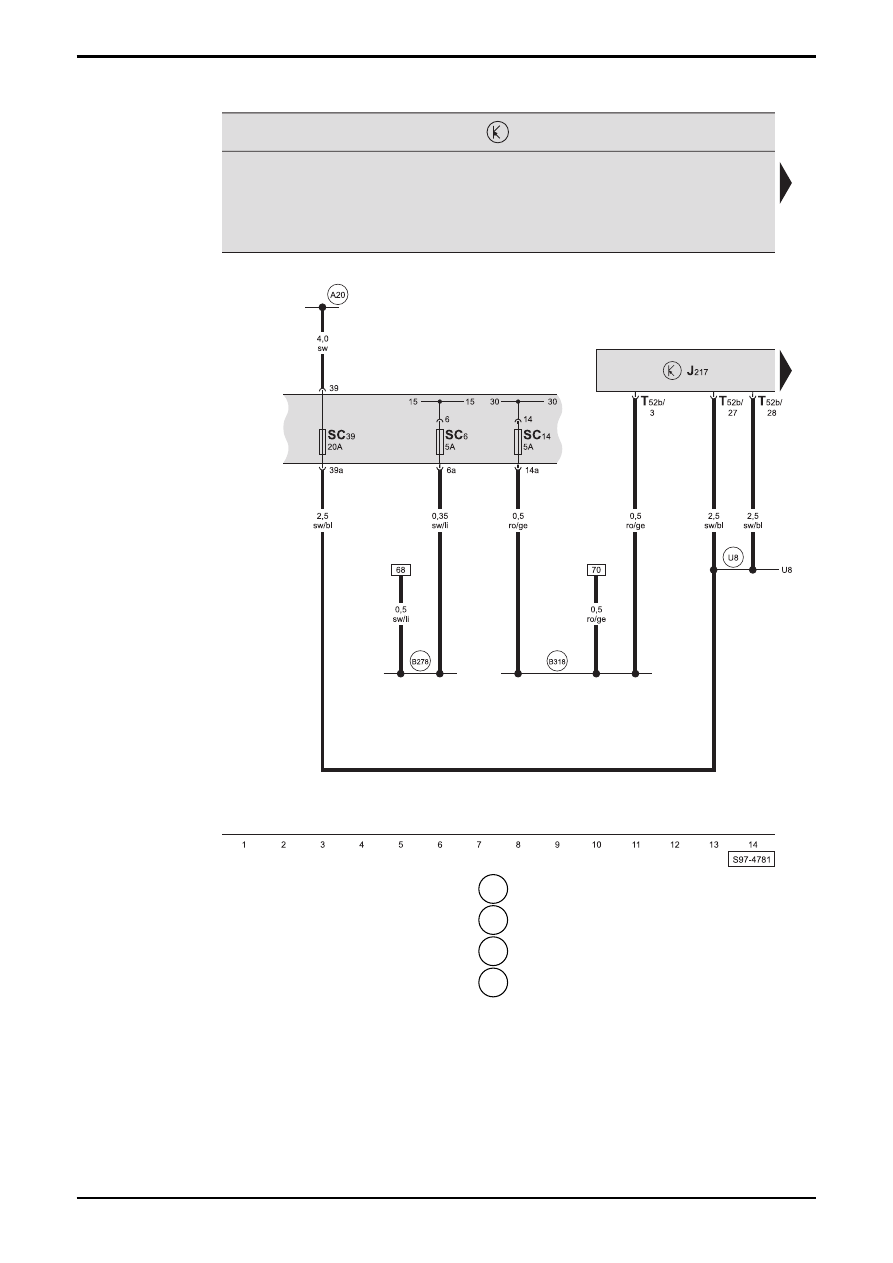

Steuergerät für automatisches Getriebe, Sicherungshalter

J217  -  Steuergerät für automatisches Getriebe, unter dem

linken Kotflügel vorn

SC6

-  Sicherung -6-, im Sicherungshalter

SC14  -  Sicherung -14-, im Sicherungshalter
SC39  -  Sicherung -39-, im Sicherungshalter
T52b  -  Steckverbindung, 52-fach, am Steuergerät für

automatisches Getriebe

 A20  -  Plusverbindung -1- (15a), im Schalttafelleitungsstrang

 B278

- Plusverbindung -2- (15a), im Leitungsstrang

Innenraum

 B318

- Plusverbindung -4- (30a), im Leitungsstrang

Innenraum

 U8  -  Plusverbindung (15a), im Leitungsstrang

automatisches Getriebe

OCTAVIA II

 Stromlaufplan

Nr.20/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

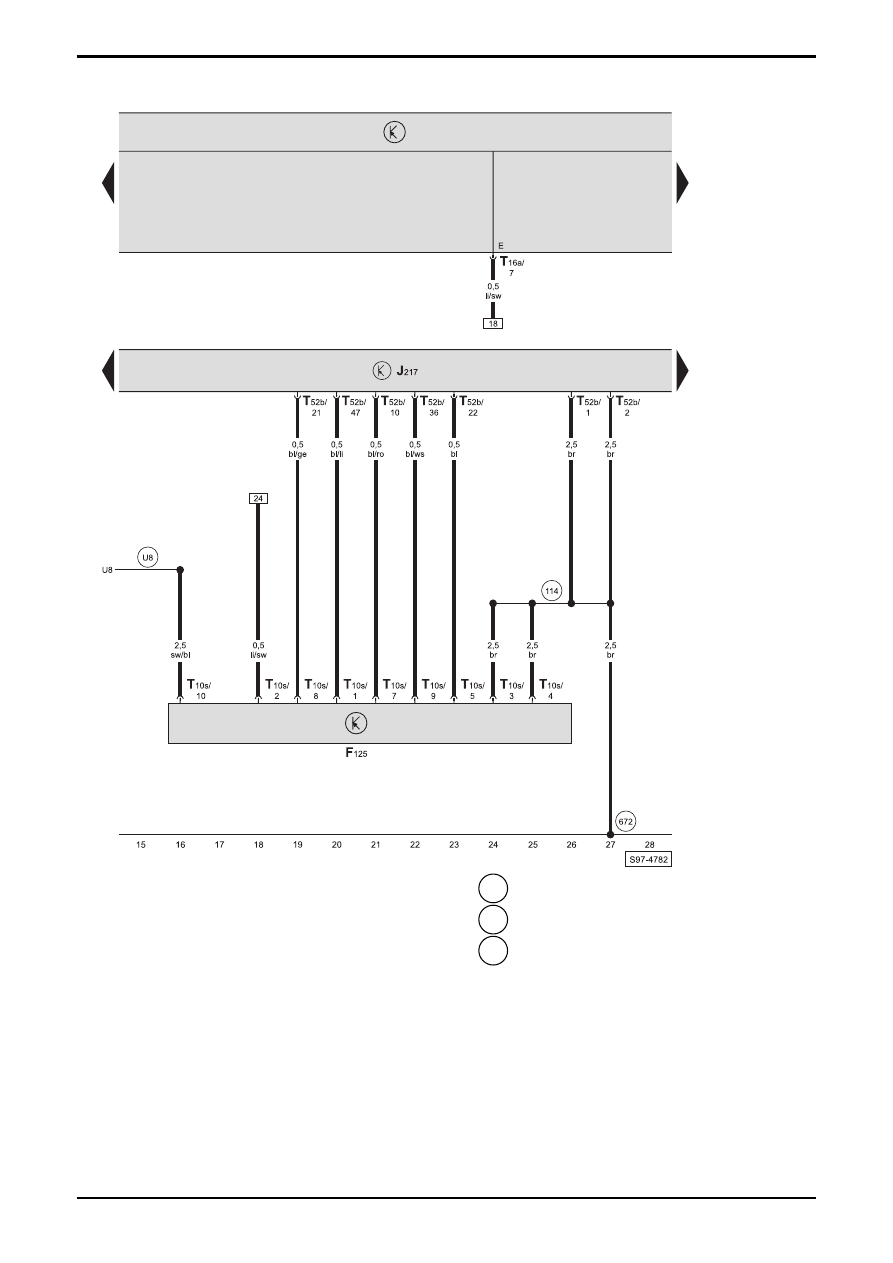

Steuergerät für automatisches Getriebe, Multifunktionsschalter

F125 - Multifunktionsschalter
J217  -  Steuergerät für automatisches Getriebe, unter dem

linken Kotflügel vorn

T10s  -  Steckverbindung, 10-fach, am Multifunktionsschalter
T16a  -  Steckverbindung, 16-fach, am Steuergerät für

Bordnetz (schwarz)

T52b  -  Steckverbindung, 52-fach, am Steuergerät für

automatisches Getriebe

  114  -  Masseverbindung, im Leitungsstrang automatisches

Getriebe

  672  -  Massepunkt -2-, im Motorraum links (am Längsträger)

 U8  -  Plusverbindung (15a), im Leitungsstrang

automatisches Getriebe

Nr.20/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

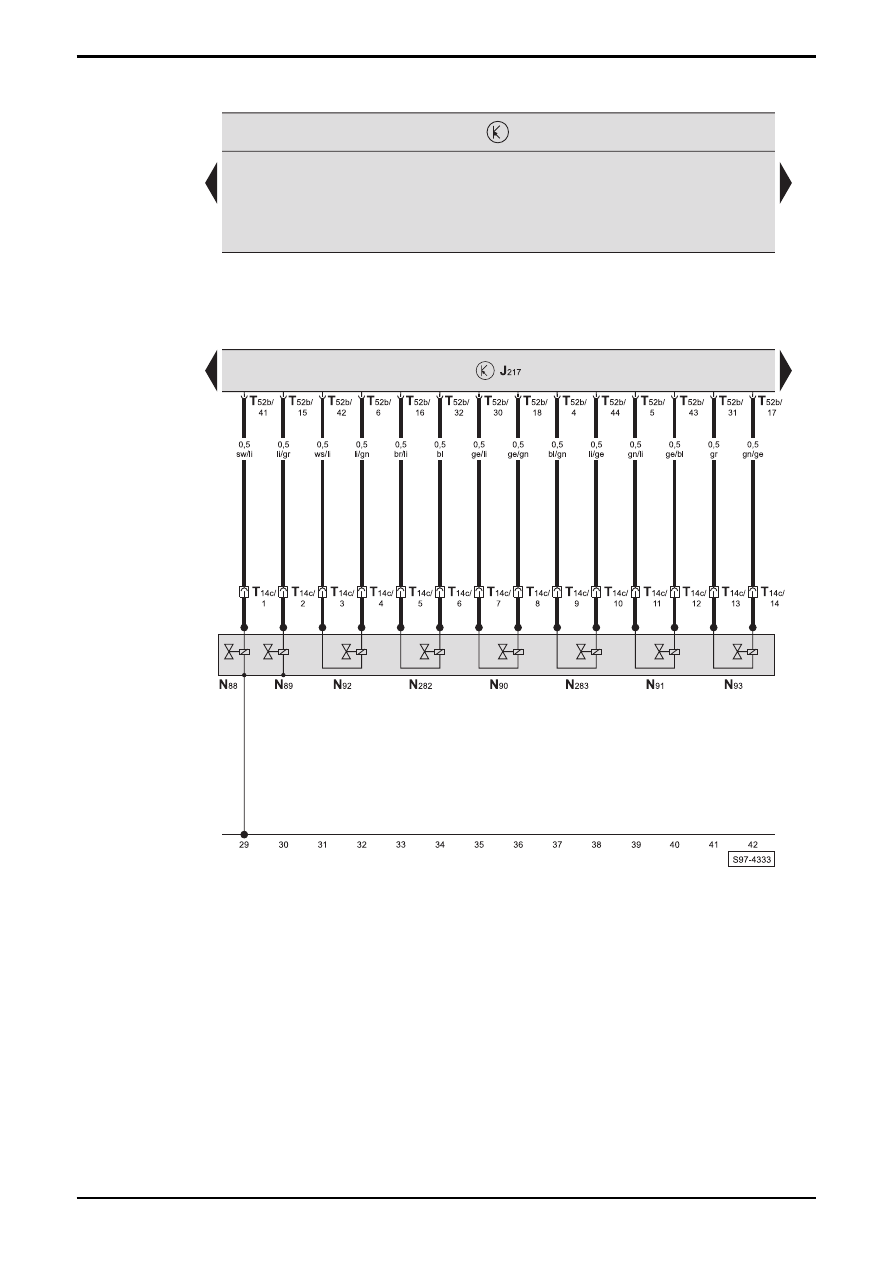

Steuergerät für automatisches Getriebe, Magnetventile

J217  -  Steuergerät für automatisches Getriebe, unter dem

linken Kotflügel vorn

N88 -

Magnetventil

-1-

N89 -

Magnetventil

-2-

N90 -

Magnetventil

-3-

N91 -

Magnetventil

-4-

N92 -

Magnetventil

-5-

N93 -

Magnetventil

-6-

N282 - Magnetventil

-9-

N283 - Magnetventil

-10-

T14c  -  Steckverbindung, 14-fach, am autom. Getriebe
T52b  -  Steckverbindung, 52-fach, am Steuergerät für

automatisches Getriebe
