Skoda Octavia II: Elektrische Schaltungen - Teil 86

OCTAVIA II

 Stromlaufplan

Nr.18/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

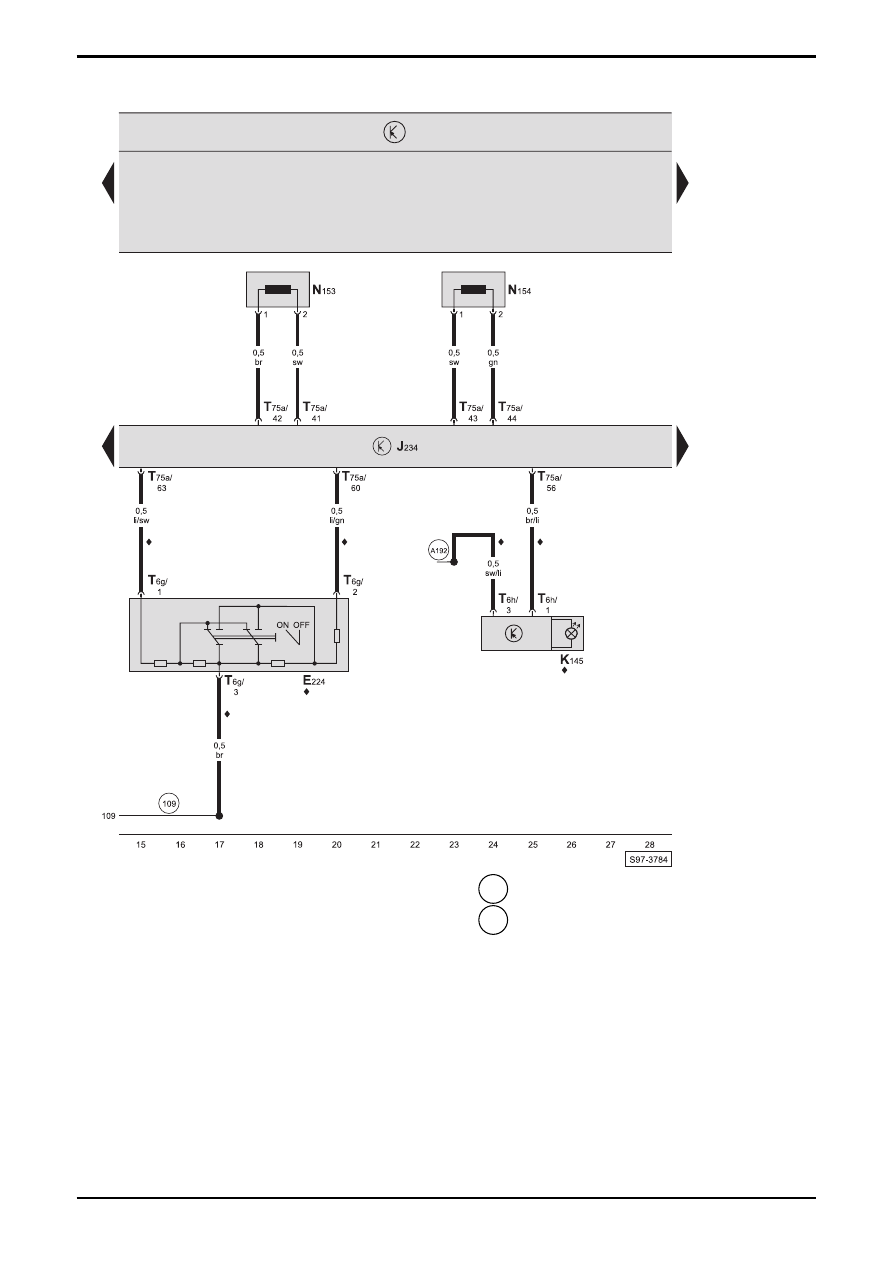

Steuergerät für Airbag, Zünder für Gurtstraffer - Fahrerseite, Zünder für Gurtstraffer - Beifahrerseite,
Schlüsselschalter für Abschaltung Airbag - Beifahrerseite, Kontrolllampe für Airbag aus - Beifahrerseite

E224  -  Schlüsselschalter für Abschaltung Airbag -

Beifahrerseite, im Handschuhfach

J234  -  Steuergerät für Airbag, auf dem Tunnel vorn
K145  -  Kontrolllampe für Airbag aus - Beifahrerseite
N153  -  Zünder für Gurtstraffer - Fahrerseite
N154  -  Zünder für Gurtstraffer - Beifahrerseite
T6g

-  Steckverbindung, 6-fach, am Schlüsselschalter für

Abschaltung Airbag - Beifahrerseite

T6h

-  Steckverbindung, 6-fach, an der Kontrolllampe für

Airbag aus - Beifahrerseite

T75a  -  Steckverbindung, 75-fach, am Steuergerät für Airbag

 109  -  Masseverbindung (Airbag), im

Schalttafelleitungsstrang

 A192

-  Plusverbindung -3- (15a), im Schalttafelleitungsstrang

♦

-  nur bei Fahrzeugen mit Abschaltung des

Beifahrerairbags

Nr.18/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

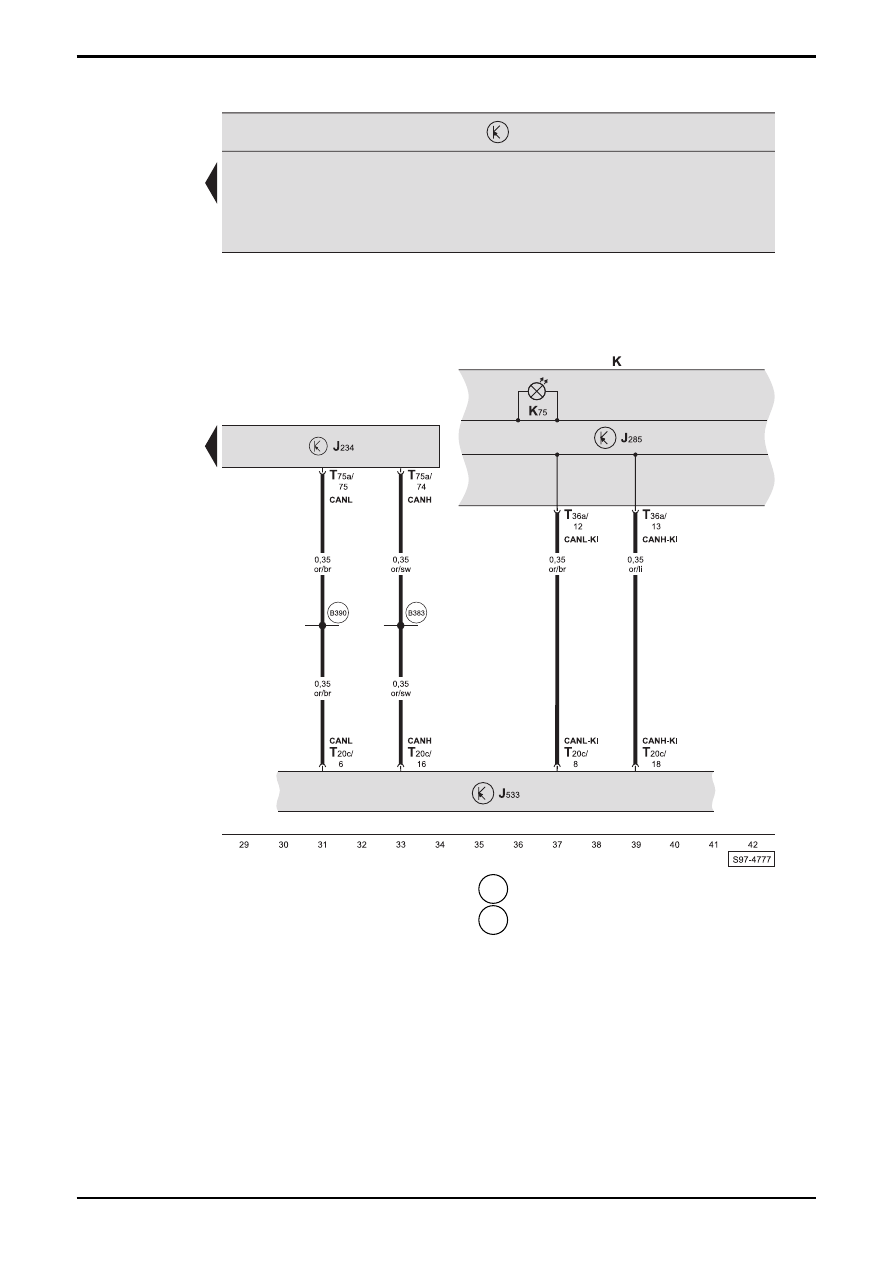

Steuergerät für Airbag, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J234  -  Steuergerät für Airbag, auf dem Tunnel vorn
J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K75 -

Kontrolllampe

für

Airbag

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
T75a  -  Steckverbindung, 75-fach, am Steuergerät für Airbag

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.19/1

Ausgabe 11.06
S00.5725.00.00

Seitenairbag,
Seiten- und Kopfairbag, ab Mai 2006

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.19/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

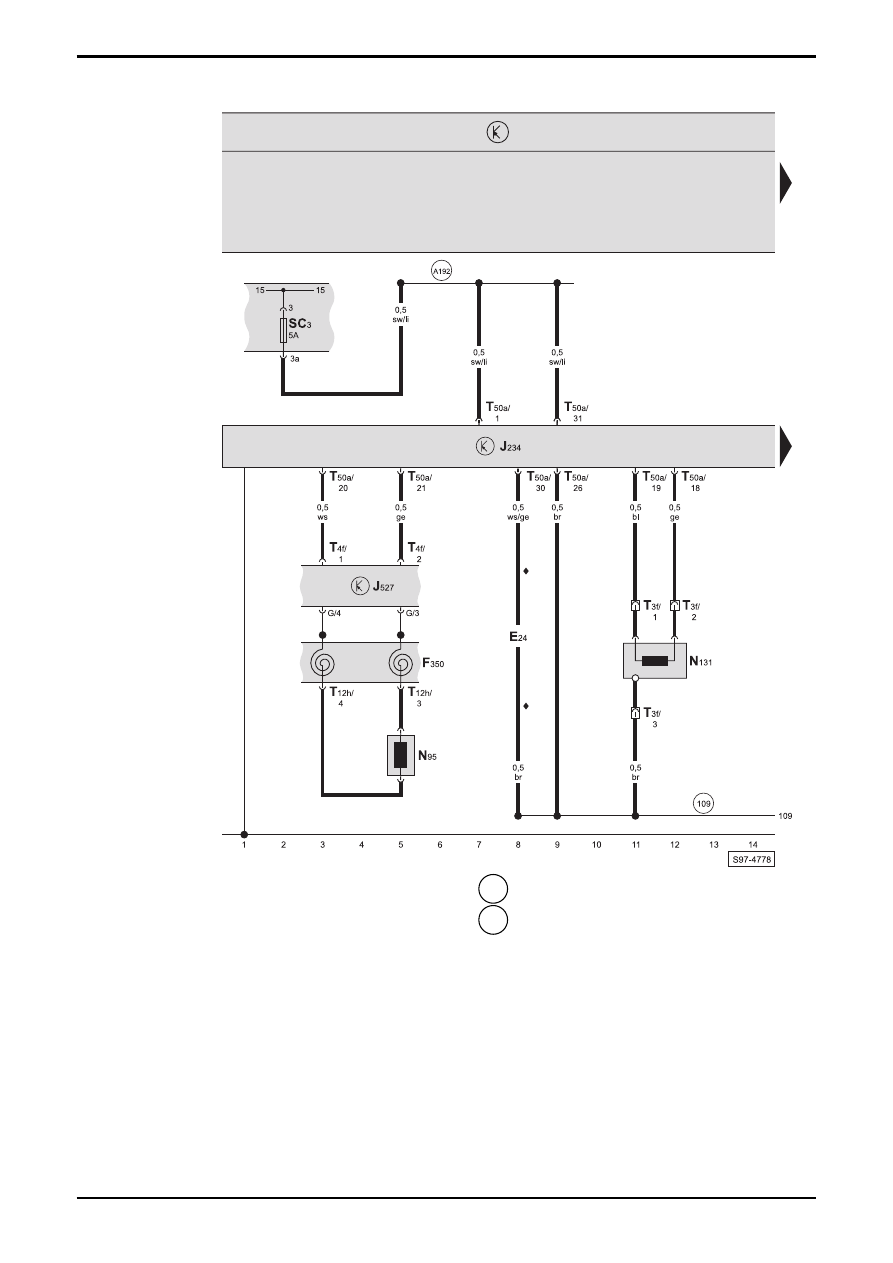

Steuergerät für Airbag, Zünder für Airbag - Fahrerseite, Zünder für Airbag - Beifahrerseite, Wickelfeder,
Sicherungshalter

E24 -

Gurtschalter

Fahrerseite

F350 - Wickelfeder
J234  -  Steuergerät für Airbag, auf dem Tunnel vorn
J527 - Steuergerät

für

Lenksäulenelektronik

N95 -

Zünder

für

Airbag

-

Fahrerseite

N131 - Zünder

für

Airbag

-

Beifahrerseite

SC3

-  Sicherung -3-, im Sicherungshalter

T3f

-  Steckverbindung, 3-fach, hinter Schalttafel rechts

(gelb)

T4f

-  Steckverbindung, 4-fach, am Steuergerät für

Lenksäulenelektronik

T12h  -  Steckverbindung, 12-fach, an der Wickelfeder, im

Lenkrad

T50a  -  Steckverbindung, 50-fach, am Steuergerät für Airbag

 109  -  Masseverbindung (Airbag), im

Schalttafelleitungsstrang

 A192

-  Plusverbindung -3- (15a), im Schalttafelleitungsstrang

♦

-  nur bei Fahrzeugen mit Sicherheitsgurt-Warnsystem
