Skoda Octavia II: Elektrische Schaltungen - Teil 87

OCTAVIA II

 Stromlaufplan

Nr.19/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

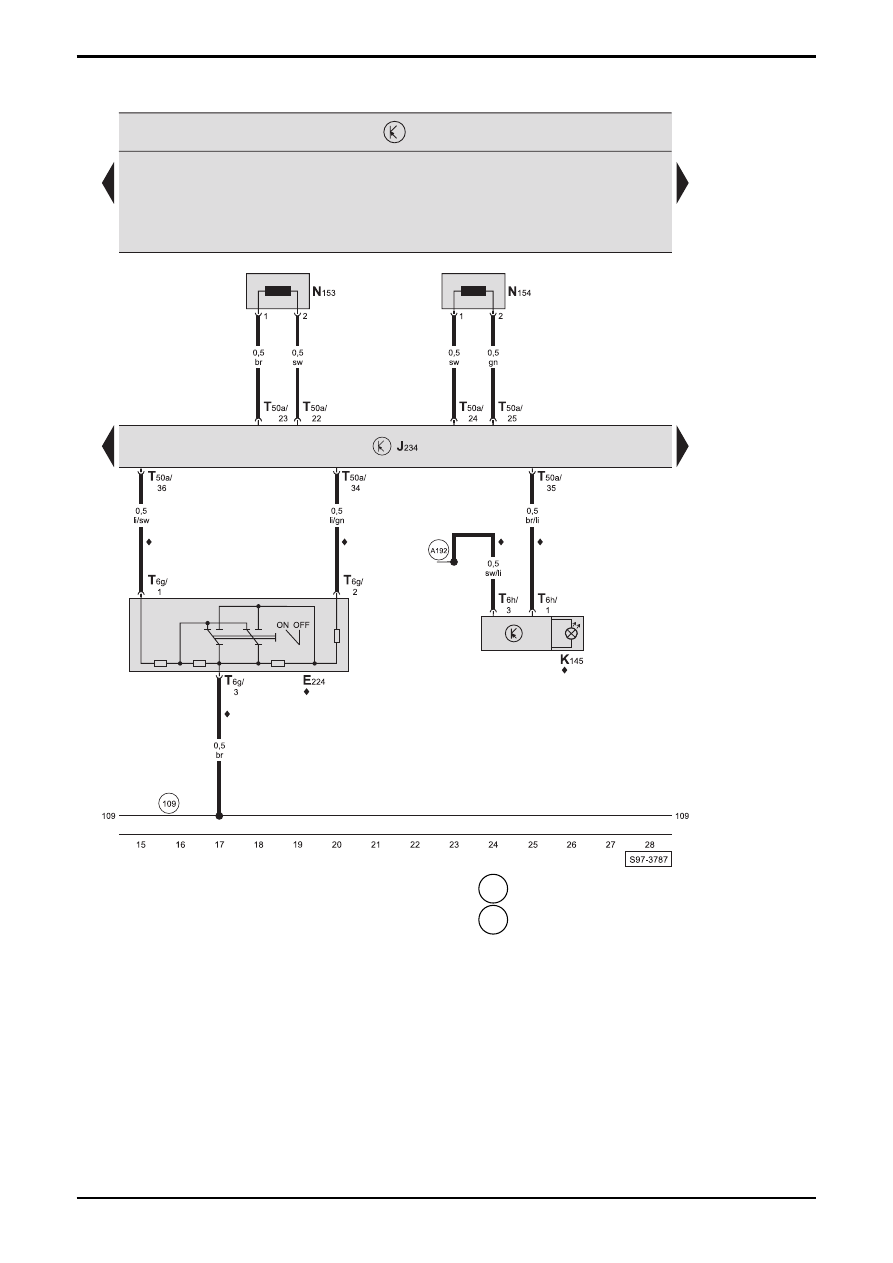

Steuergerät für Airbag, Zünder für Gurtstraffer - Fahrerseite, Zünder für Gurtstraffer - Beifahrerseite,
Schlüsselschalter für Abschaltung Airbag - Beifahrerseite, Kontrolllampe für Airbag aus - Beifahrerseite

E224  -  Schlüsselschalter für Abschaltung Airbag -

Beifahrerseite, im Handschuhfach

J234  -  Steuergerät für Airbag, auf dem Tunnel vorn
K145  -  Kontrolllampe für Airbag aus - Beifahrerseite
N153  -  Zünder für Gurtstraffer - Fahrerseite
N154  -  Zünder für Gurtstraffer - Beifahrerseite
T6g

-  Steckverbindung, 6-fach, am Schlüsselschalter für

Abschaltung Airbag - Beifahrerseite

T6h

-  Steckverbindung, 6-fach, an der Kontrolllampe für

Airbag aus - Beifahrerseite

T50a  -  Steckverbindung, 50-fach, am Steuergerät für Airbag

 109  -  Masseverbindung (Airbag), im

Schalttafelleitungsstrang

 A192

-  Plusverbindung -3- (15a), im Schalttafelleitungsstrang

♦

-  nur bei Fahrzeugen mit Abschaltung des

Beifahrerairbags

Nr.19/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

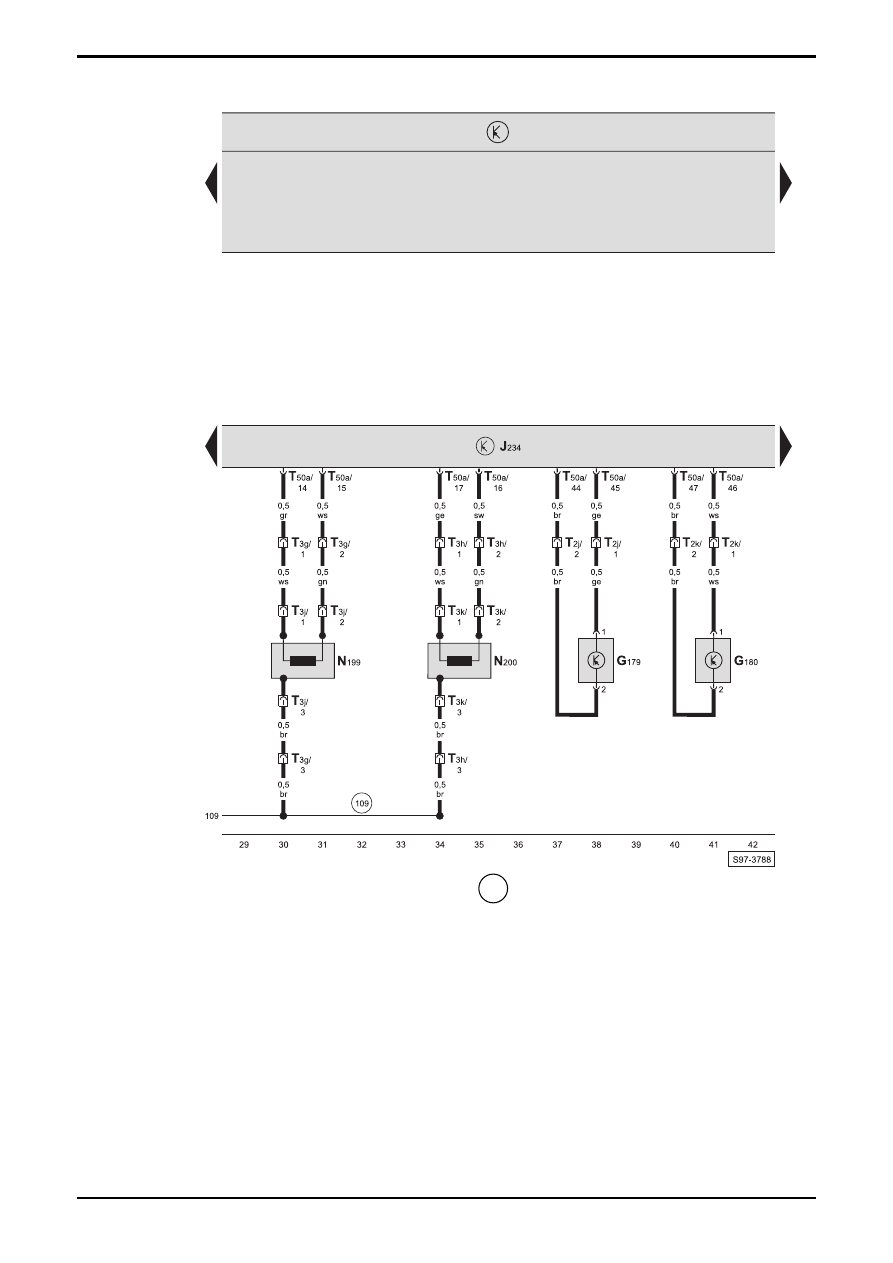

Steuergerät für Airbag, Zünder für Seitenairbag, Crashsensor für Seitenairbag

G179  -  Crashsensor für Seitenairbag - Fahrerseite, in der

Fahrertür

G180  -  Crashsensor für Seitenairbag - Beifahrerseite, in der

Beifahrertür

J234  -  Steuergerät für Airbag, auf dem Tunnel vorn
N199 - Zünder

für

Seitenairbag

-

Fahrerseite

N200 - Zünder

für

Seitenairbag

-

Beifahrerseite

T2j

-  Steckverbindung, 2-fach, an der A-Säule links (gelb)

T2k

-  Steckverbindung, 2-fach, an der A-Säule rechts (gelb)

T3g

-  Steckverbindung, 3-fach, unter dem Fahrersitz (gelb)

T3h

-  Steckverbindung, 3-fach, unter dem Beifahrersitz

(gelb)

T3j

-  Steckverbindung, 3-fach, am Fahrersitz (gelb)

T3k

-  Steckverbindung, 3-fach, am Beifahrersitz (gelb)

T50a  -  Steckverbindung, 50-fach, am Steuergerät für Airbag

 109  -  Masseverbindung (Airbag), im

Schalttafelleitungsstrang

OCTAVIA II

 Stromlaufplan

Nr.19/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

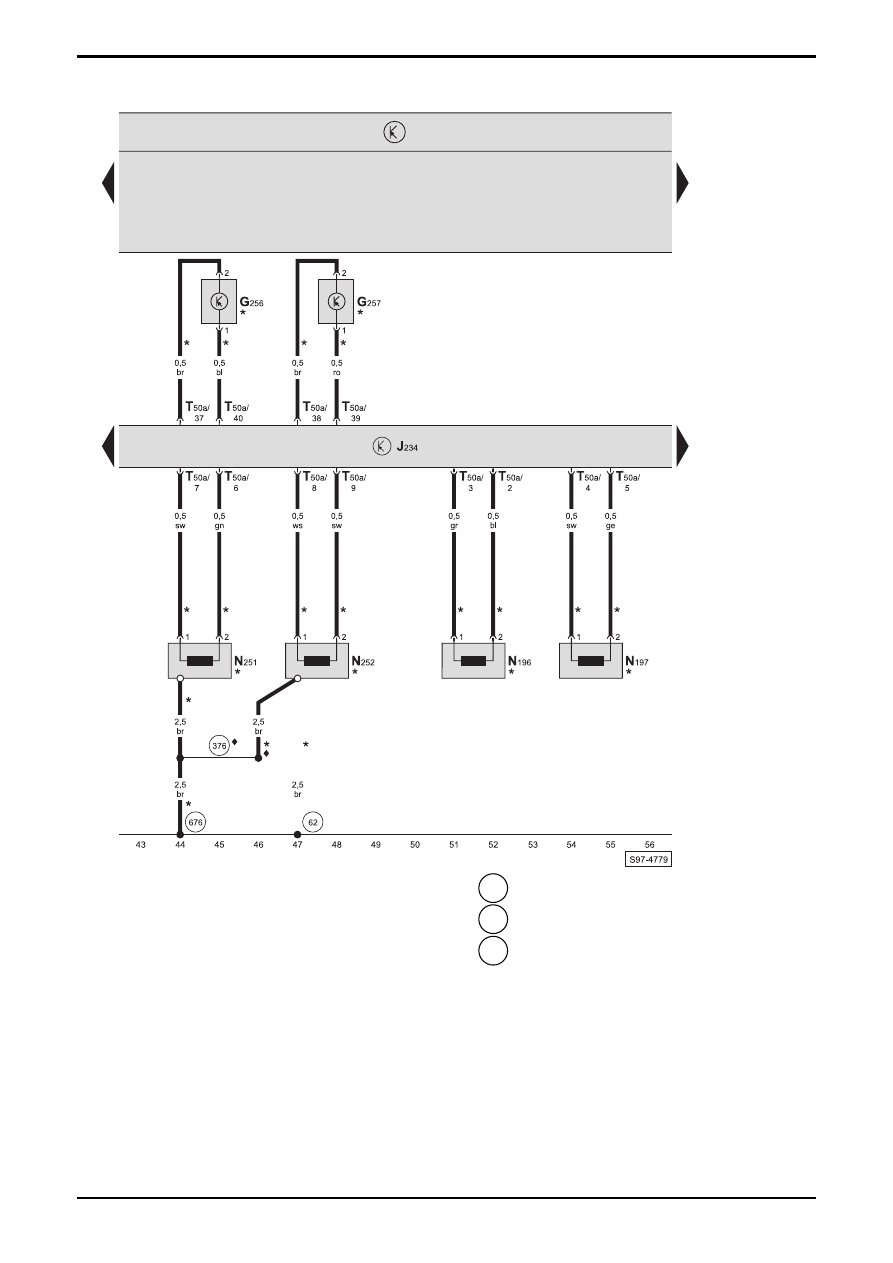

Steuergerät für Airbag, Zünder für Kopfairbag, Zünder für Gurtstraffer hinten, Crashsensor für Seitenairbag hinten

G256  -  Crashsensor für Seitenairbag - hinten links
G257  -  Crashsensor für Seitenairbag - hinten rechts
J234  -  Steuergerät für Airbag, auf dem Tunnel vorn
N196  -  Zünder für Gurtstraffer hinten links
N197  -  Zünder für Gurtstraffer hinten rechts
N251 - Zünder

für

Kopfairbag

-

Fahrerseite

N252 - Zünder

für

Kopfairbag

-

Beifahrerseite

T50a  -  Steckverbindung, 50-fach, am Steuergerät für Airbag

  62

-  Massepunkt, an der C-Säule rechts

  376  -  Masseverbindung -11-, im Leitungsstrang Innenraum

  676  -  Massepunkt -2-, im Kofferraum links

*



-  nur bei Fahrzeugen mit Kopfairbag

♦ -

nur

bei

Fahrzeugen

Combi

= = =  -  nur bei Fahrzeugen Stufenheck

Nr.19/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

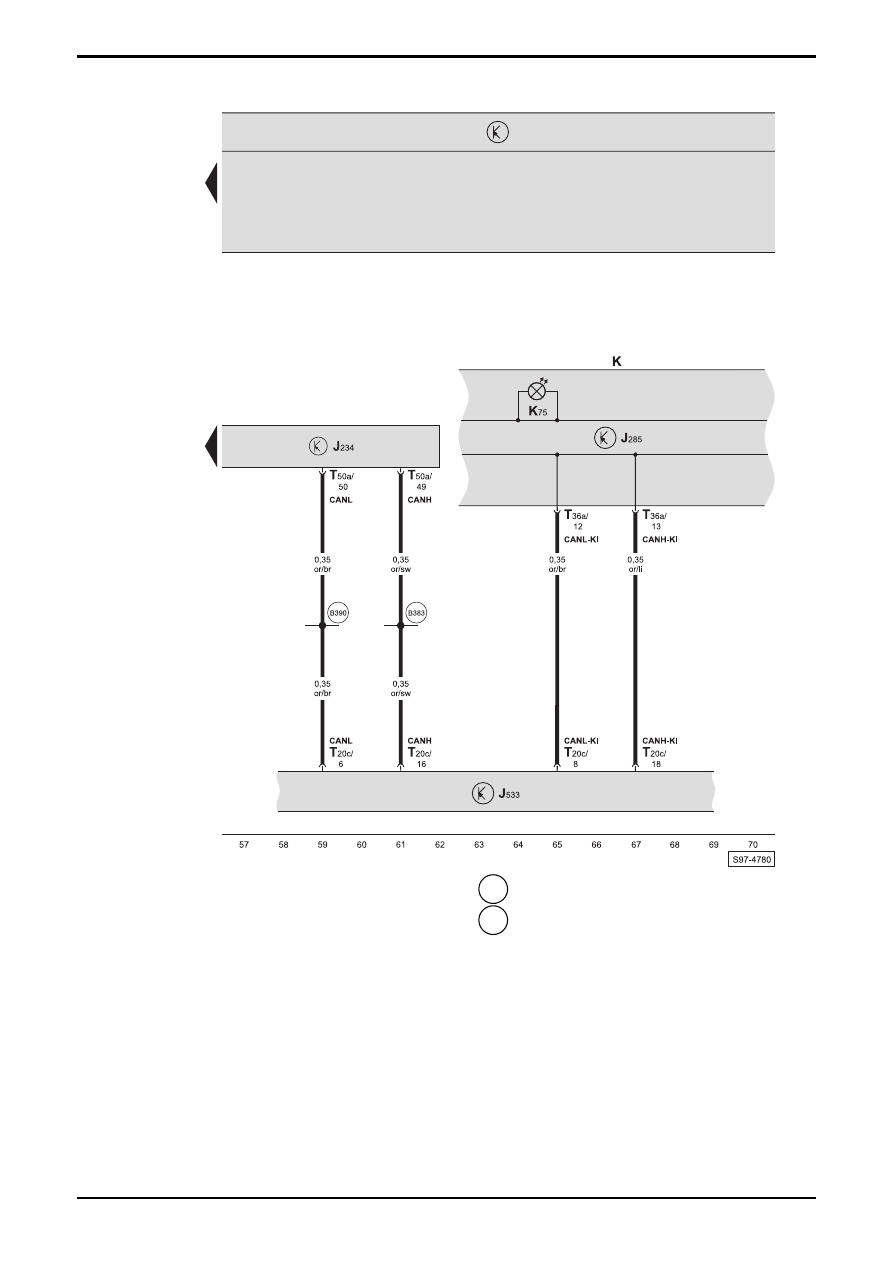

Steuergerät für Airbag, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J234  -  Steuergerät für Airbag, auf dem Tunnel vorn
J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K75 -

Kontrolllampe

für

Airbag

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
T50a  -  Steckverbindung, 50-fach, am Steuergerät für Airbag

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum
