Skoda Octavia II: Elektrische Schaltungen - Teil 90

OCTAVIA II

 Stromlaufplan

Nr.21/1

Ausgabe 11.06
S00.5725.00.00

Automatisches Getriebe DSG - 02E, ab Mai 2006

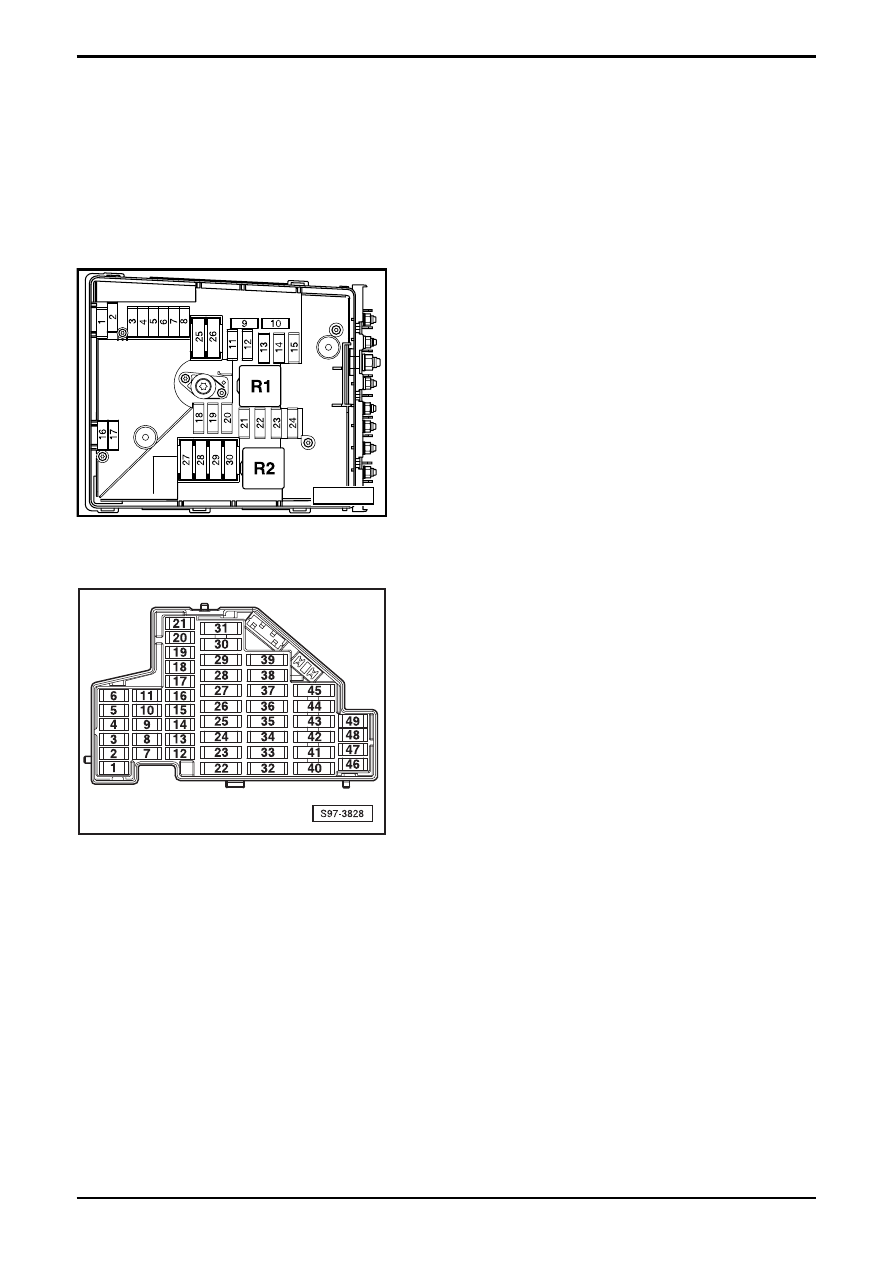

E-Box:

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

S97-4854

Nr.21/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

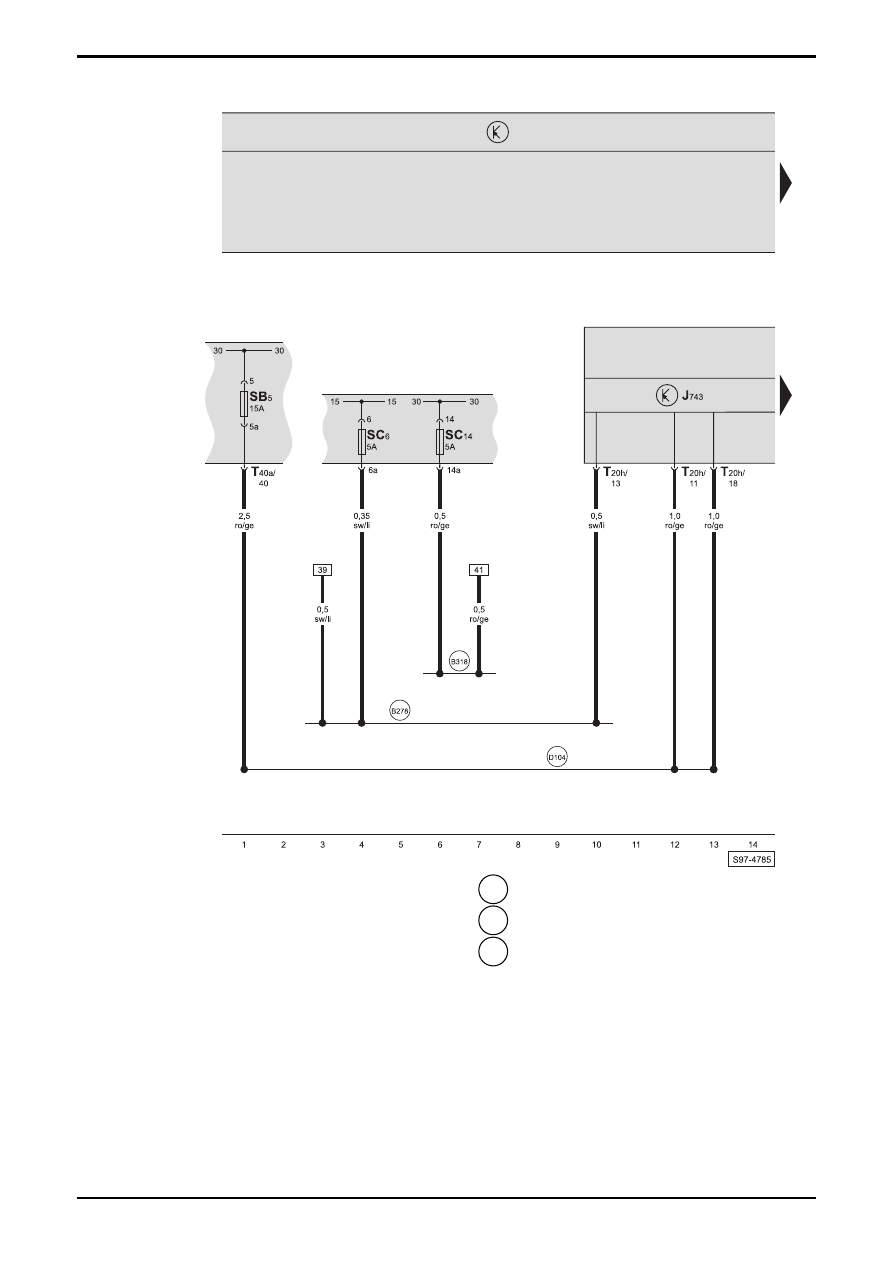

Mechatronik für Direktschaltgetriebe, E-Box, Sicherungshalter

J743 - Mechatronik

für

Direktschaltgetriebe

SB5

-  Sicherung -5-, in der E-Box

SC6

-  Sicherung -6-, im Sicherungshalter

SC14  -  Sicherung -14-, im Sicherungshalter
T20h  -  Steckverbindung, 20-fach, am autom. Getriebe
T40a  -  Steckverbindung, 40-fach, an der E-Box

 B278

- Plusverbindung -2- (15a), im Leitungsstrang

Innenraum

 B318

- Plusverbindung -4- (30a), im Leitungsstrang

Innenraum

 D104

- Plusverbindung -2- (30a), im Leitungsstrang

Motorraum

OCTAVIA II

 Stromlaufplan

Nr.21/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

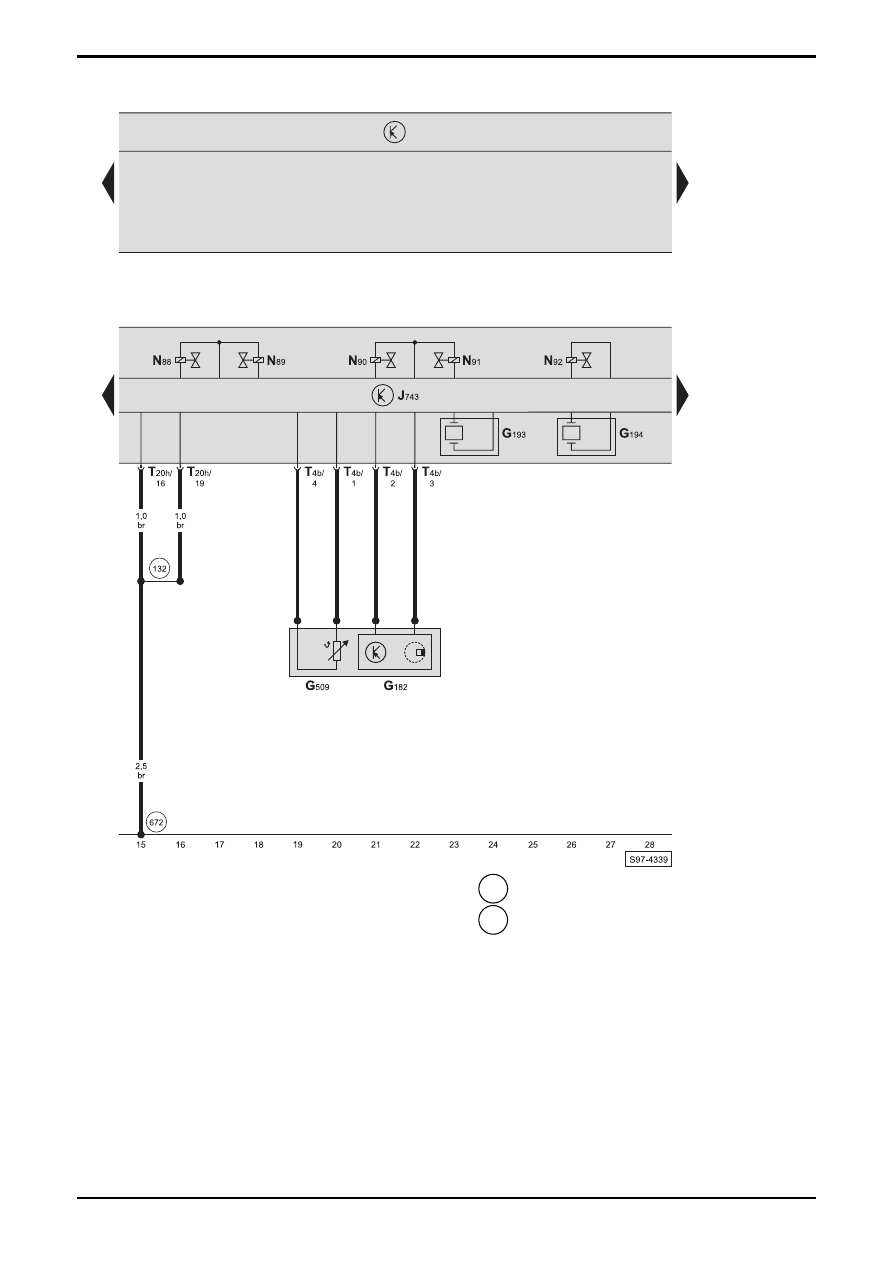

Mechatronik für Direktschaltgetriebe, Hydraulikdruckgeber für automatisches Getriebe, Geber für
Getriebeeingangsdrehzahl, Temperaturgeber für Kupplung, Magnetventile

G182 - Geber

für

Getriebeeingangsdrehzahl

G193  -  Hydraulikdruckgeber -1- für automatisches Getriebe
G194  -  Hydraulikdruckgeber -2- für automatisches Getriebe
G509  -  Temperaturgeber für Kupplung
J743 - Mechatronik

für

Direktschaltgetriebe

N88 -

Magnetventil

-1-

N89 -

Magnetventil

-2-

N90 -

Magnetventil

-3-

N91 -

Magnetventil

-4-

N92 -

Magnetventil

-5-

T4b

-  Steckverbindung, 4-fach, an der Mechatronik für

Direktschaltgetriebe

T20h  -  Steckverbindung, 20-fach, am autom. Getriebe

  132  -  Masseverbindung -3-, im Leitungsstrang Motorraum

  672  -  Massepunkt -2-, im Motorraum links (am Längsträger)

Nr.21/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

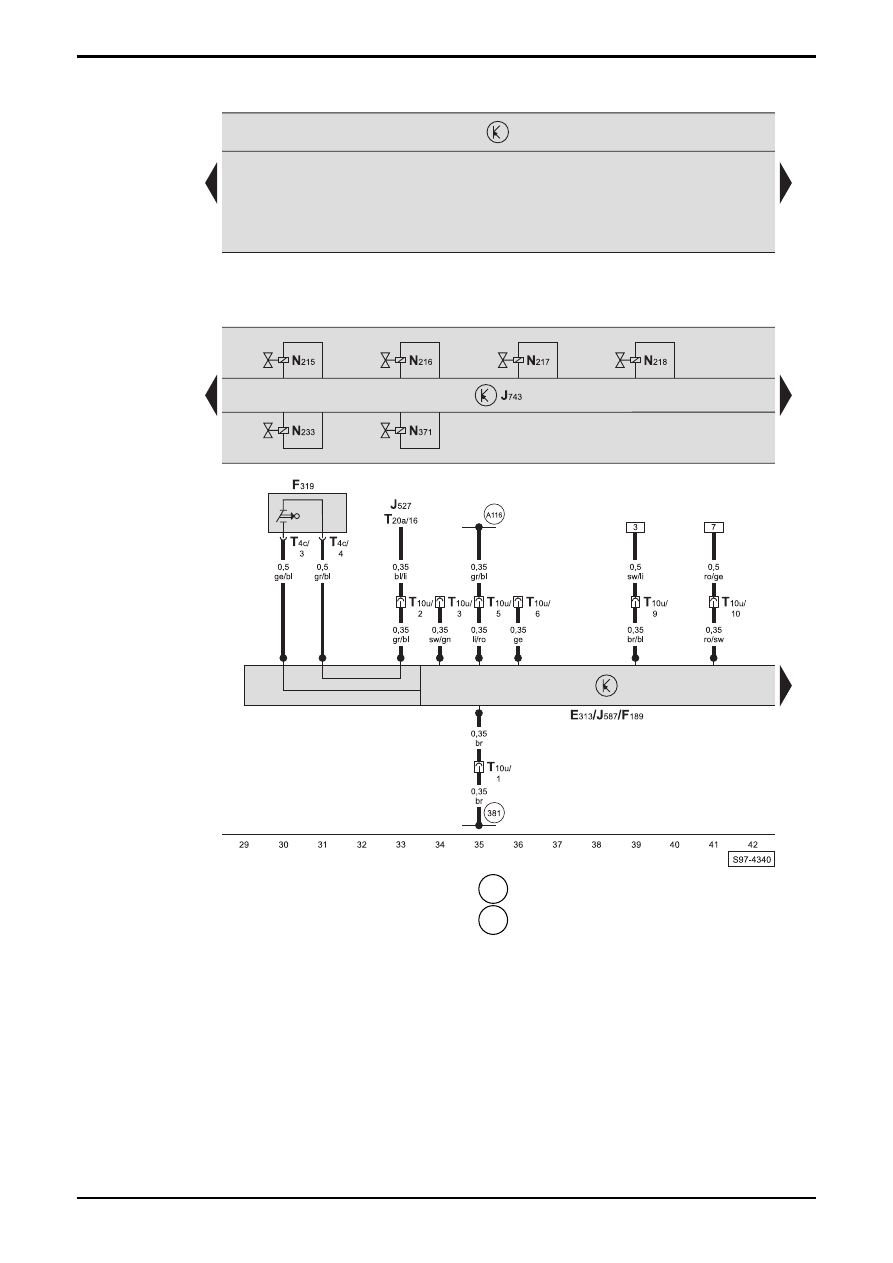

Mechatronik für Direktschaltgetriebe, Druckregelventile für automatisches Getriebe, Wählhebel, Schalter für
Wählhebel in P gesperrt

E313 - Wählhebel
F189 - Schalter

für

Tiptronic

F319  -  Schalter für Wählhebel in P gesperrt
J527 - Steuergerät

für

Lenksäulenelektronik

J587 - Steuergerät

für

Wählhebelsensorik

J743 - Mechatronik

für

Direktschaltgetriebe

N215 - Druckregelventil

-1-

für

automatisches

Getriebe

N216 - Druckregelventil

-2-

für

automatisches

Getriebe

N217 - Druckregelventil

-3-

für

automatisches

Getriebe

N218 - Druckregelventil

-4-

für

automatisches

Getriebe

N233 - Druckregelventil

-5-

für

automatisches

Getriebe

N371 - Druckregelventil

-6-

für

automatisches

Getriebe

T4c

-  Steckverbindung, 4-fach, am Wählhebel

T10u  -  Steckverbindung, 10-fach, am Wählhebel
T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

  381  -  Masseverbindung -16-, im Leitungsstrang Innenraum

 A116

-  Verbindung -2- (58d), im Schalttafelleitungsstrang
