Skoda Octavia II: Elektrische Schaltungen - Teil 92

OCTAVIA II

 Stromlaufplan

Nr.22/1

Ausgabe 11.06
S00.5725.00.00

Heizung, ab Mai 2006

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.22/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

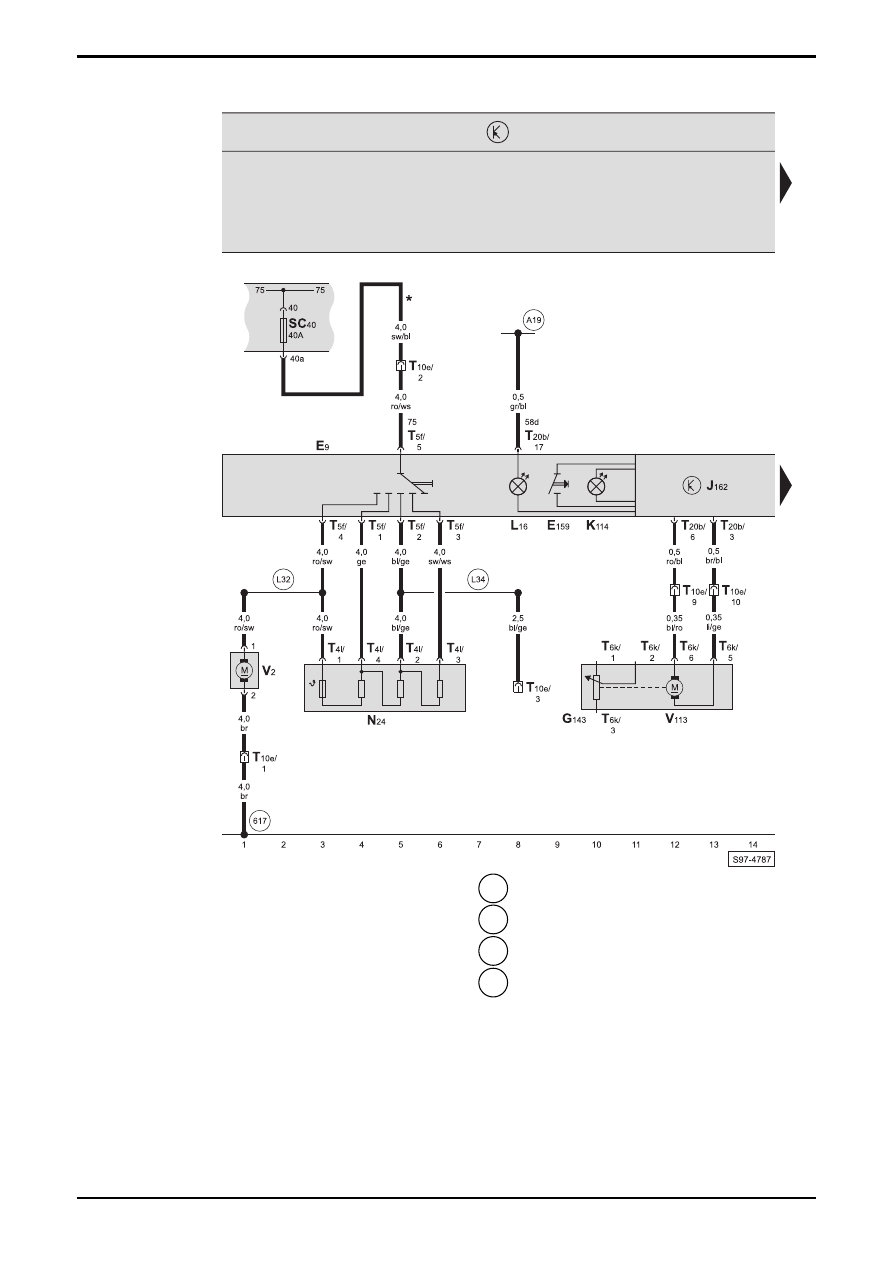

Heizung, Sicherungshalter

E9 -

Schalter

für

Frischluftgebläse

E159 - Schalter

für

Frisch-

und

Umluftklappe

G143  -  Potentiometer im Stellmotor für Frisch- und

Umluftklappe

J162 - Steuergerät

für

Heizung

K114  -  Kontrolllampe für Frisch- und Umluftbetrieb
L16 -

Beleuchtung

Heiz-

und

Frischluftregulierung

N24 -

Vorwiderstand

für

Frischluftgebläse

mit

Überhitzungssicherung

SC40  -  Sicherung -40-, im Sicherungshalter
T4l

-  Steckverbindung, 4-fach, am Vorwiderstand für

Frischluftgebläse

T5f

-  Steckverbindung, 5-fach, am Schalter für

Frischluftgebläse

T6k

-  Steckverbindung, 6-fach, am Stellmotor für Frisch-

und Umluftklappe

T10e - Steckverbindung, 10-fach, hinter Schalttafel rechts
T20b  -  Steckverbindung, 20-fach, an der Heiz- und

Frischluftregulierung

V2 -

Frischluftgebläse

V113 - Stellmotor

für

Frisch-

und

Umluftklappe

  617  -  Massepunkt -2-, an der A-Säule rechts, unten

 A19  -  Verbindung (58d), im Schalttafelleitungsstrang

  L32  -  Verbindung -1-, im Leitungsstrang Heizgerät

  L34  -  Verbindung -2-, im Leitungsstrang Heizgerät

*



-  gilt nicht für Fahrzeuge mit Stand- und Zusatzheizung

OCTAVIA II

 Stromlaufplan

Nr.22/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

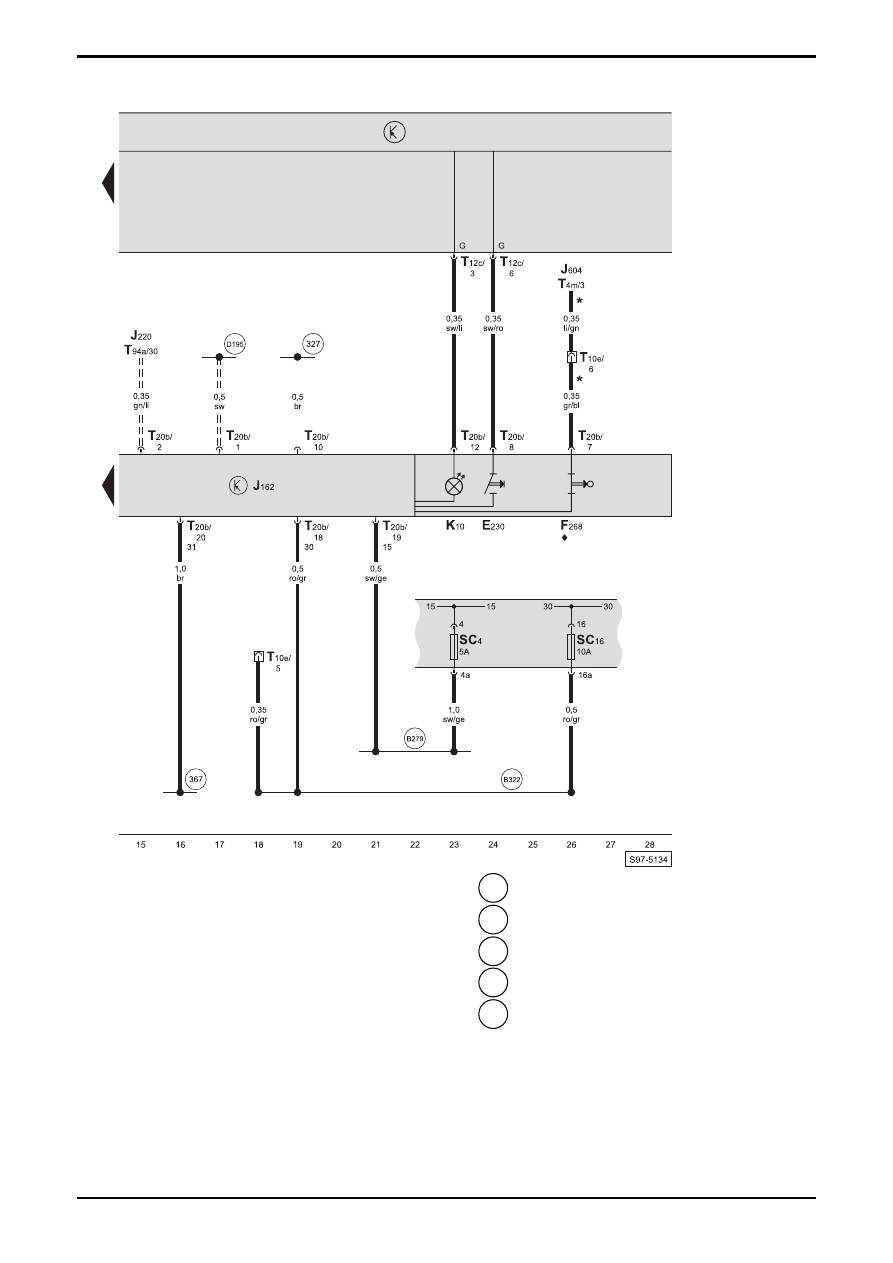

Heizung, Sicherungshalter

E230 - Taster

für

beheizbare

Heckscheibe

F268  -  Kontaktschalter für Heizelment, Zusatzheizung (PTC)
J162 - Steuergerät

für

Heizung

J220 - Steuergerät

für

Motronic

J604 - Steuergerät

für

Zusatzheizung

(PTC)

K10 -

Kontrolllampe

für

beheizbare

Heckscheibe

SC4

-  Sicherung -4-, im Sicherungshalter

SC16  -  Sicherung -16-, im Sicherungshalter
T4m  -  Steckverbindung, 4-fach, am Steuergerät für

Zusatzheizung (PTC)

T10e  -  Steckverbindung, 10-fach, hinter Schalttafel rechts
T12c  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

T20b  -  Steckverbindung, 20-fach, an der Heiz- und

Frischluftregulierung

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 327  -  Masseverbindung (Gebermasse), im Leitungsstrang

Motorraum

  367  -  Masseverbindung -2-, im Leitungsstrang Innenraum

 B279

- Plusverbindung -3- (15a), im Leitungsstrang

Innenraum

 B322

- Plusverbindung -8- (30a), im Leitungsstrang

Innenraum

 D195

-  Verbindung -1- (5V), im Leitungsstrang Motorraum

*

 -

nur

bei

Fahrzeugen

mit

Zusatzheizung

(PTC)

♦

-  F268 ist ausgeschaltet wenn Drehknopf zur

Temperaturwahl auf Rechtsanschlag steht

= = =  -  nur bei Motorkennbuchstaben BVX, BVZ

OCTAVIA II

 Stromlaufplan

Nr.23/1

Ausgabe 11.06
S00.5725.00.00

Climatic, ab Mai 2006

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige
