Skoda Octavia II: Elektrische Schaltungen - Teil 95
OCTAVIA II
Stromlaufplan
Nr.24/5
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

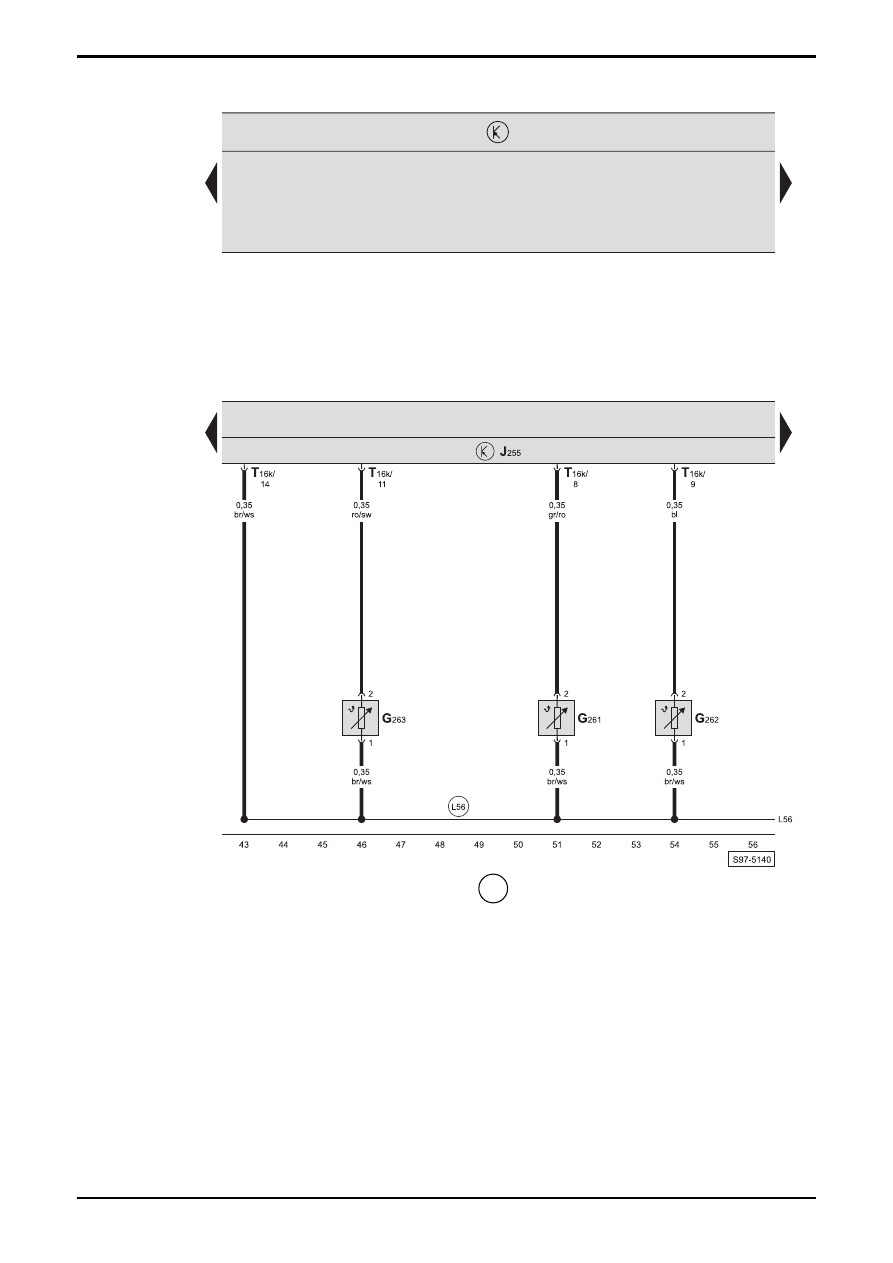

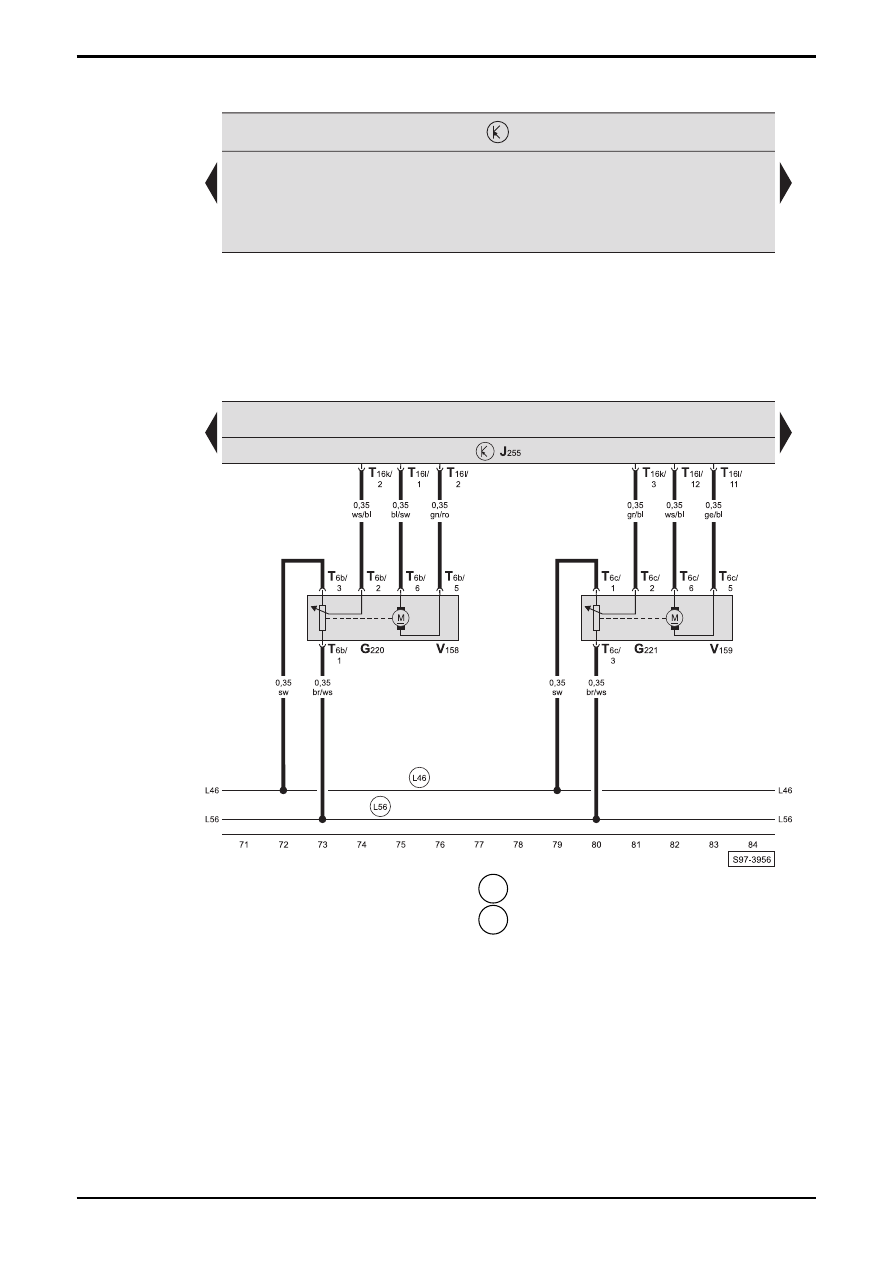

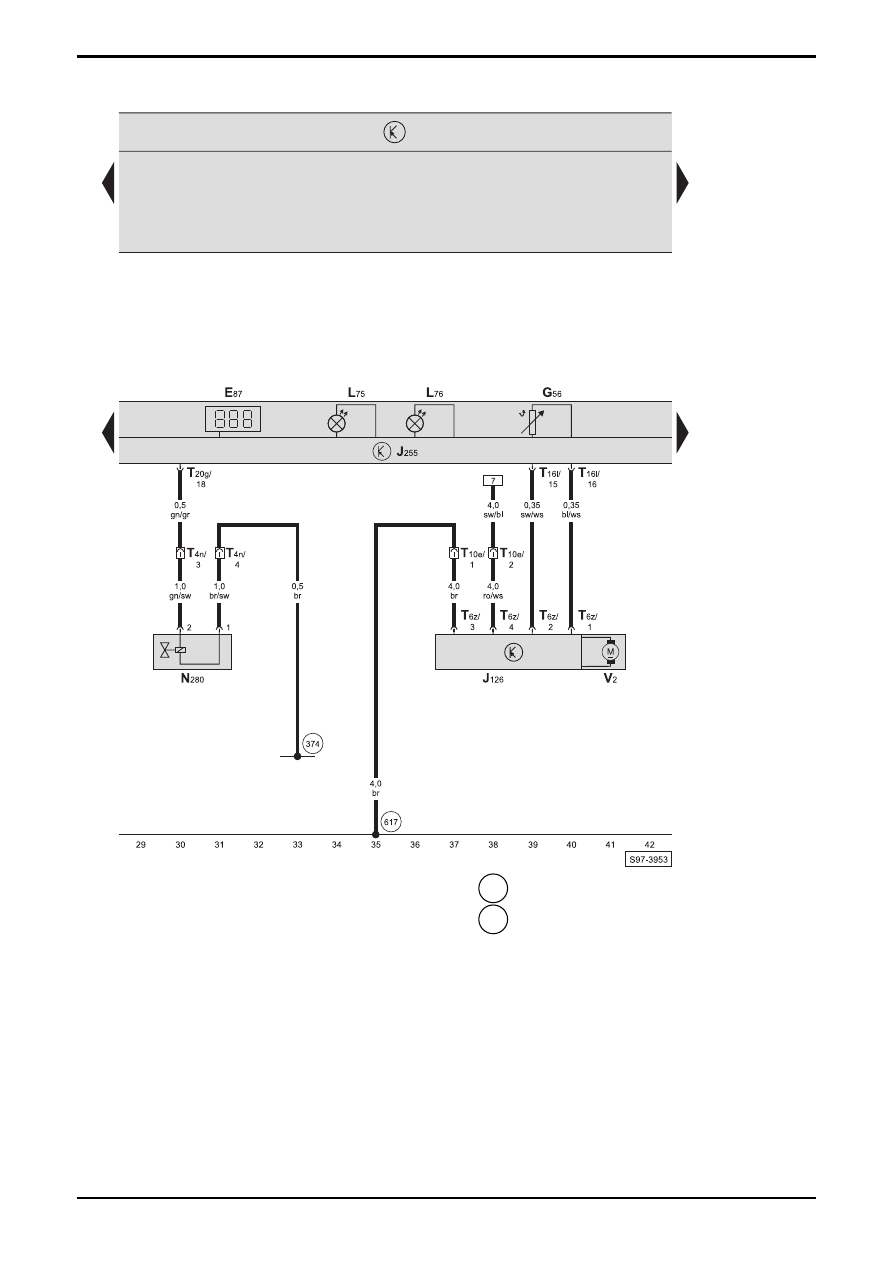

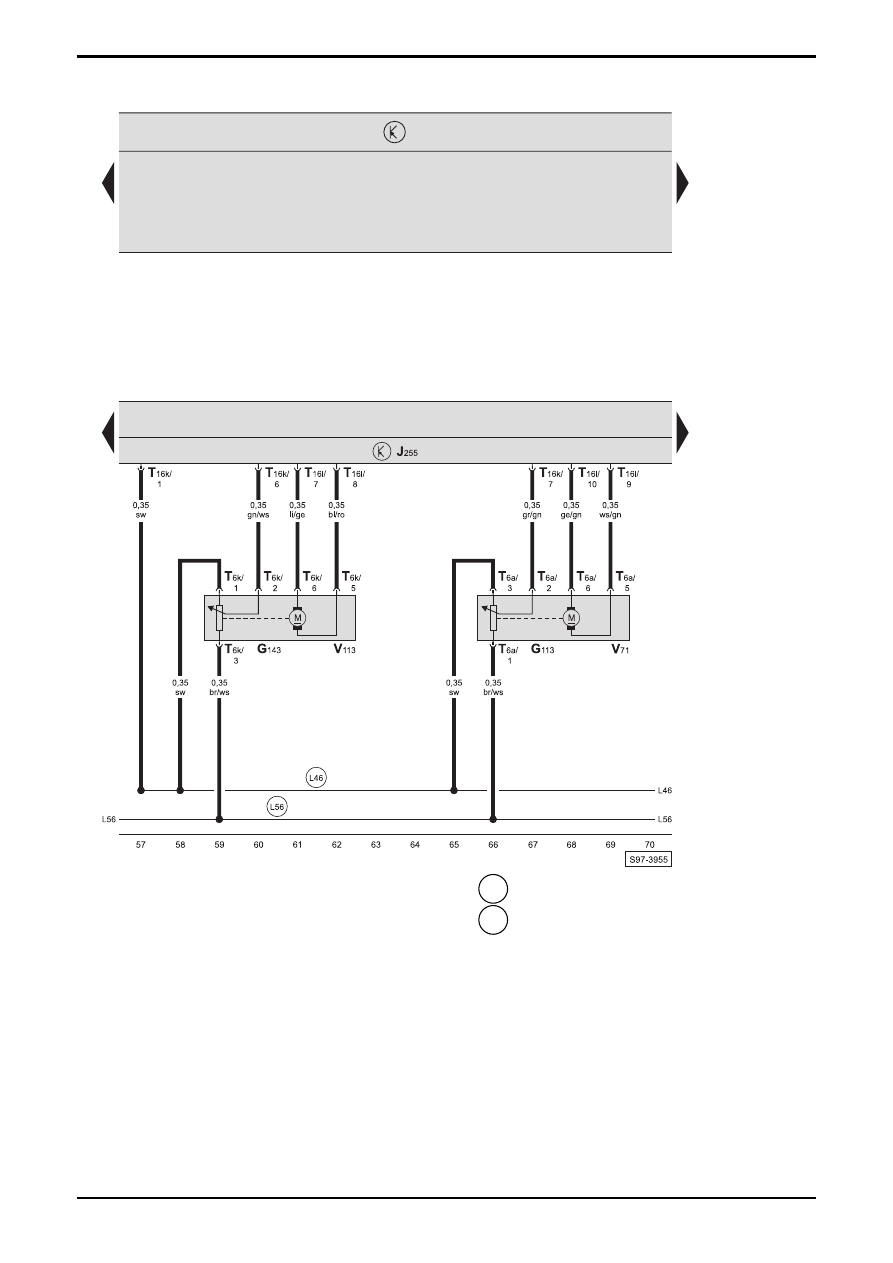

Steuergerät für Climatronic, Regelventil für Kompressor - Klimaanlage, Steuergerät für Frischluftgebläse,
Frischluftgebläse
E87 -
Bedienungs-
und
Anzeigeeinheit
für
Climatronic
G56 -
Temperaturfühler
-
Schalttafel
J126 - Steuergerät
für
Frischluftgebläse
J255 - Steuergerät
für
Climatronic
L75 -
Beleuchtung
für
Digitalanzeige
L76 -
Beleuchtung
für
Taster
N280 - Regelventil für Kompressor - Klimaanlage
T4n
- Steckverbindung, 4-fach, im Motorraum vorn links
T6z
- Steckverbindung, 6-fach, am Steuergerät für
Frischluftgebläse
T10e - Steckverbindung, 10-fach, hinter Schalttafel rechts
T16l
- Steckverbindung, 16-fach, am Steuergerät für
Climatronic (braun)
T20g - Steckverbindung, 20-fach, am Steuergerät für
Climatronic (schwarz)
V2 -
Frischluftgebläse
374 - Masseverbindung -9-, im Leitungsstrang Innenraum
617 - Massepunkt -2-, an der A-Säule rechts, unten
