Skoda Octavia II: Elektrische Schaltungen - Teil 100

OCTAVIA II

 Stromlaufplan

Nr.27/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

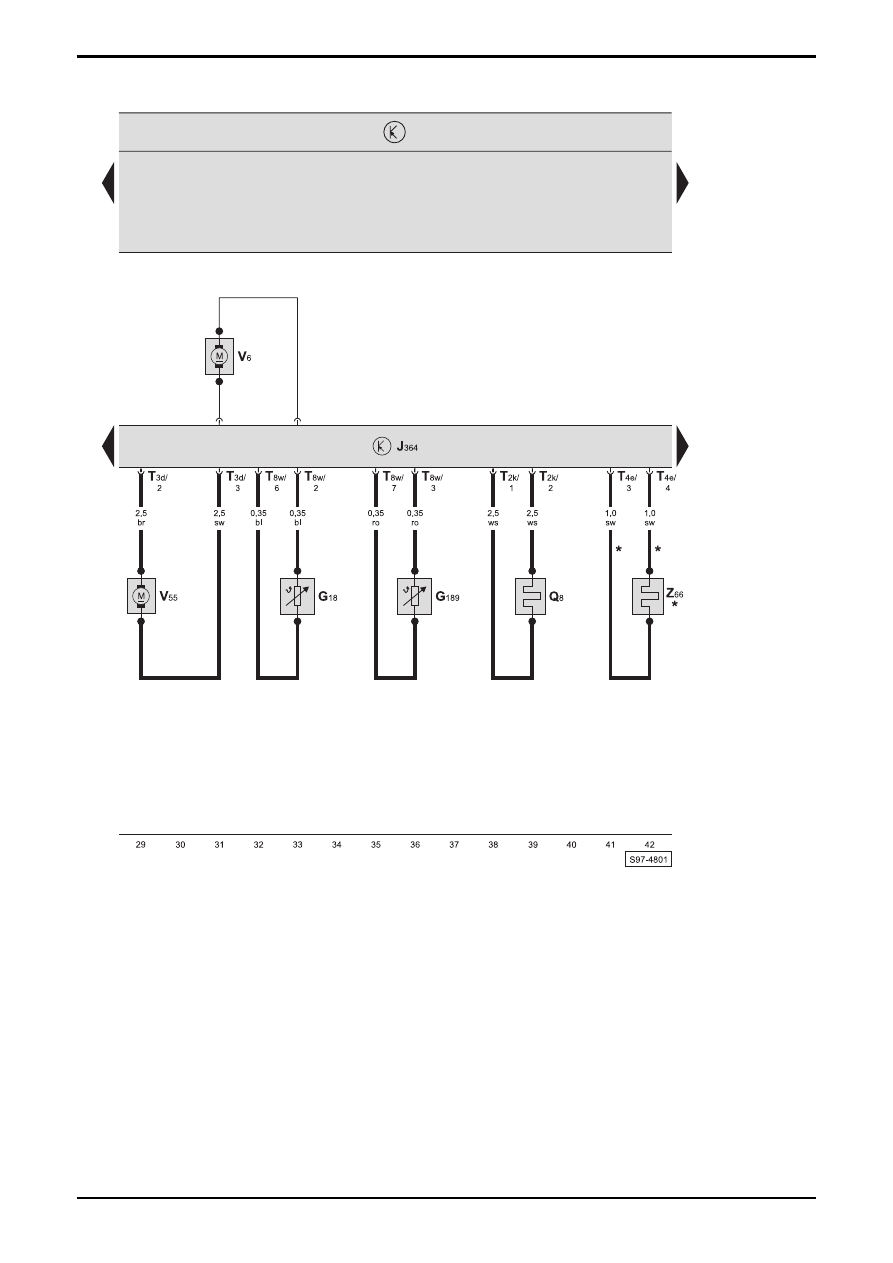

Steuergerät für Zusatzheizung, Temperaturfühler, Überhitzungsfühler, Glühkerze mit Flammenüberwachung,
Verbrennungsluftgebläse, Umwälzpumpe, Heizelement für Kraftstoffvorwärmung

G18 -

Temperaturfühler

G189 - Überhitzungsfühler
J364 - Steuergerät

für

Zusatzheizung

Q8 -

Glühkerze

mit

Flammenüberwachung

T2k

-  Steckverbindung, 2-fach, am Steuergerät für

Zusatzheizung

T3d

-  Steckverbindung, 3-fach, am Steuergerät für

Zusatzheizung

T4e

-  Steckverbindung, 4-fach, am Steuergerät für

Zusatzheizung

T8w

-  Steckverbindung, 8-fach, am Steuergerät für

Zusatzheizung

V6 -

Verbrennungsluftgebläse

V55 -

Umwälzpumpe

Z66 -

Heizelement

für

Kraftstoffvorwärmung

*

 -

bei

Dieselmotoren

Nr.27/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

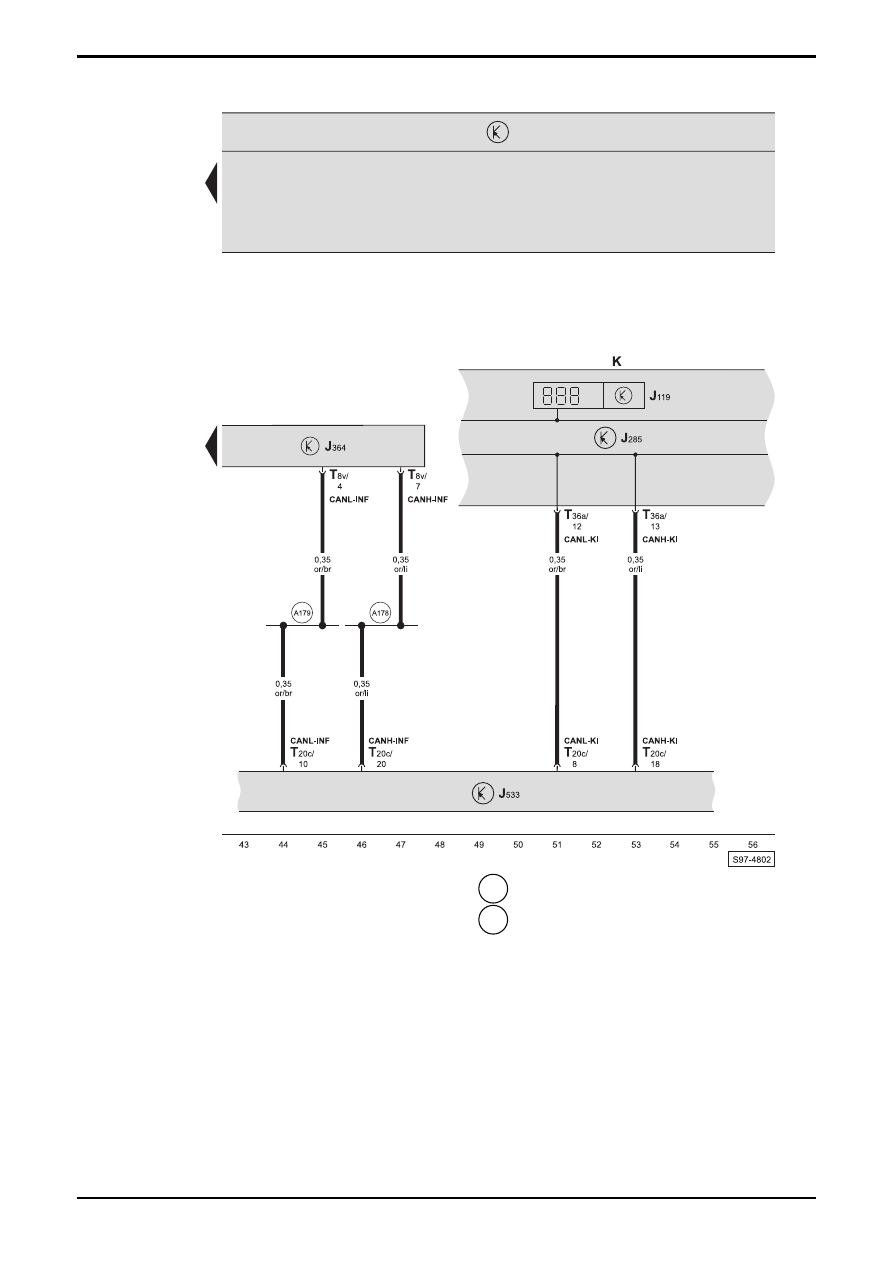

Steuergerät für Zusatzheizung, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J119 - Multifunktionsanzeige
J285  -  Steuergerät im Schalttafeleinsatz
J364 - Steuergerät

für

Zusatzheizung

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

T8v

-  Steckverbindung, 8-fach, am Steuergerät für

Zusatzheizung

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

 A178

- Verbindung (CAN-H, Infotainment), im

Schalttafelleitungsstrang

 A179

- Verbindung (CAN-L, Infotainment), im

Schalttafelleitungsstrang

OCTAVIA II

 Stromlaufplan

Nr.28/1

Ausgabe 11.06
S00.5725.00.00

Zentralverriegelung, ab Mai 2006

 Zentralverriegelung

 Blinkleuchten im Außenspiegel

 Tankklappenfernentriegelung

 Außenspiegel, beheizbar und verstellbar

 Einstiegsleuchten in den Türen

 Funkfernbedienung für Zentralverriegelung

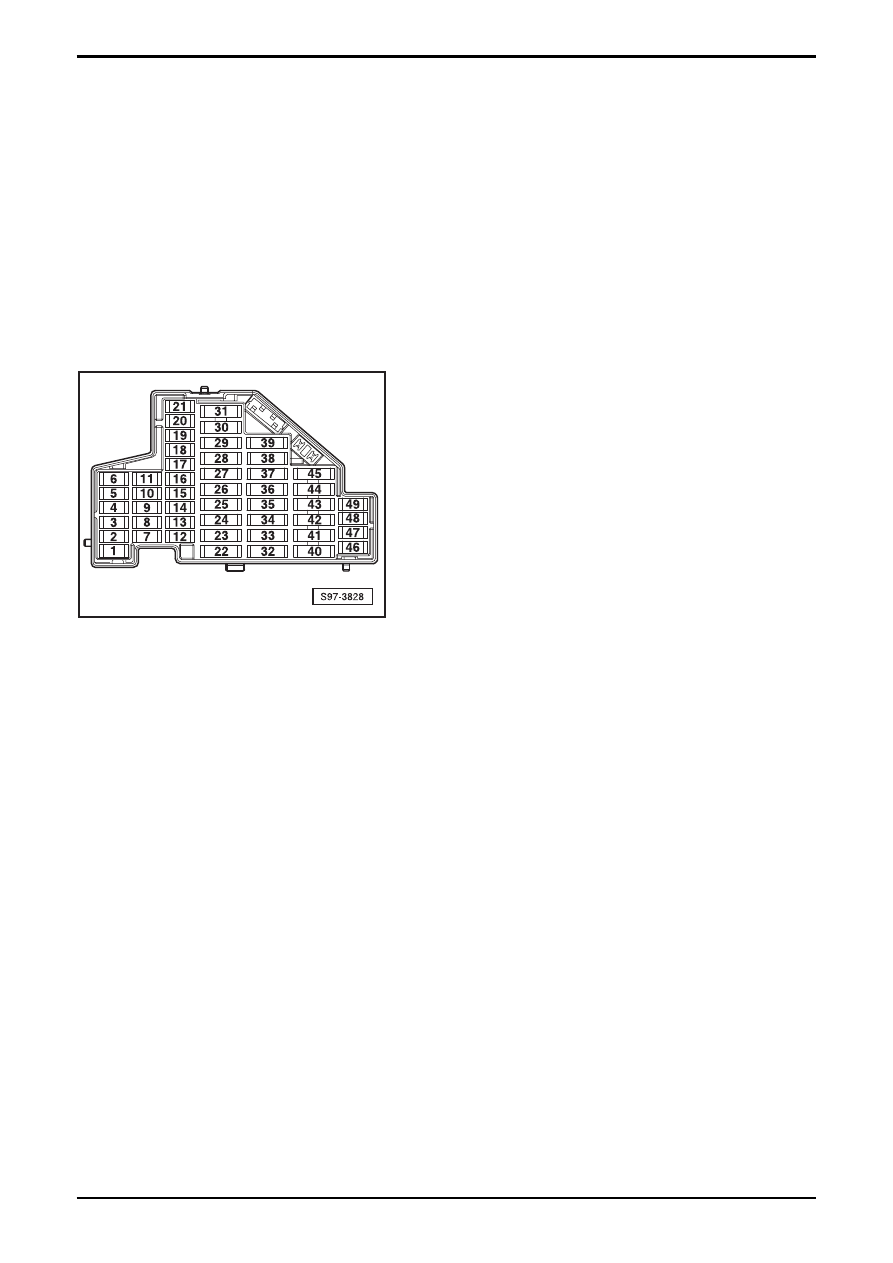

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.28/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

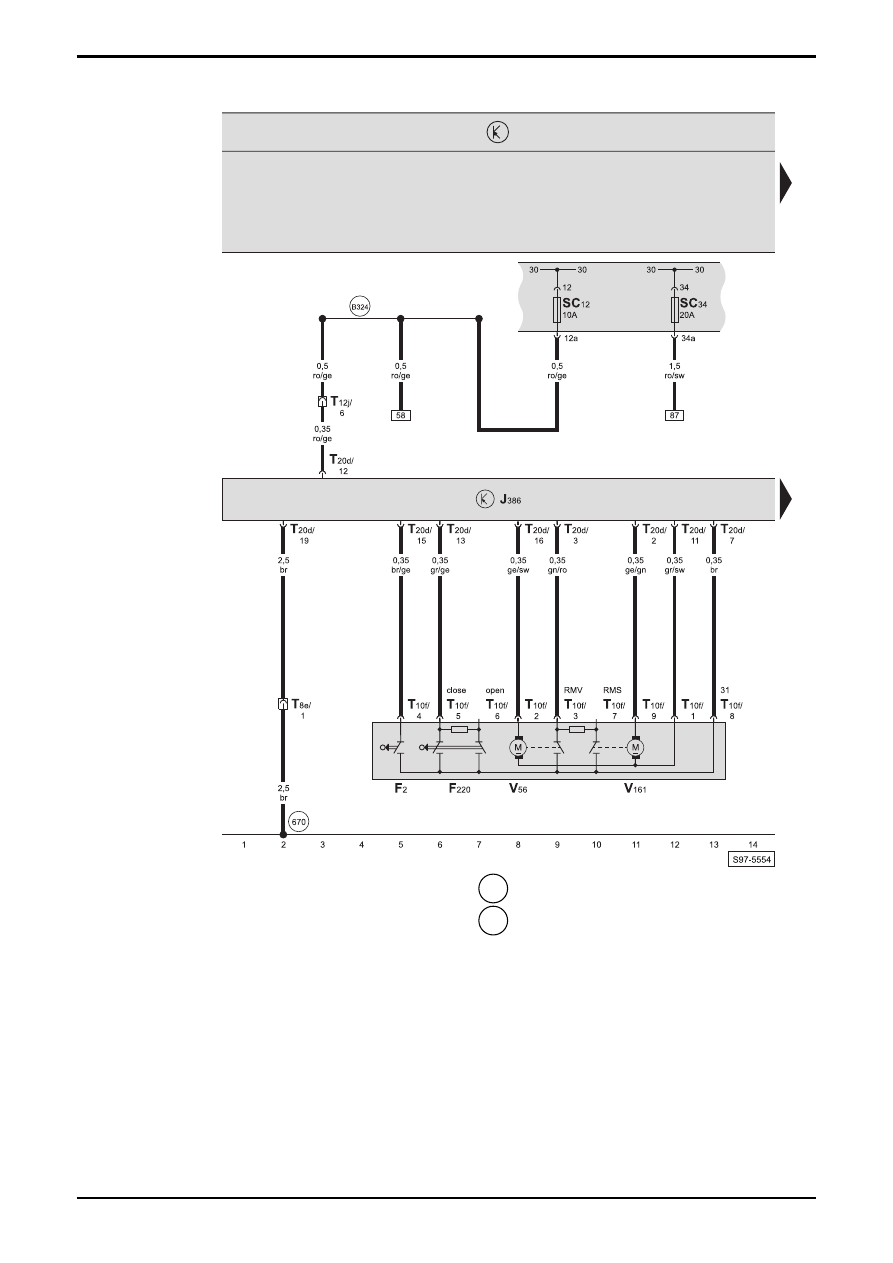

Türsteuergerät - Fahrerseite, Schließeinheit für Zentralverriegelung - Fahrerseite, Sicherungshalter

F2 -

Türkontaktschalter

-

Fahrerseite

F220 - Schließeinheit

für

Zentralverriegelung

Fahrerseite

(Schalterstellung - geschlossen mit SAFE)

J386 - Türsteuergerät

Fahrerseite

SC12  -  Sicherung -12-, im Sicherungshalter
SC34  -  Sicherung -34-, im Sicherungshalter
T8e

-  Steckverbindung, 8-fach, an der A-Säule links

(schwarz)

T10f  -  Steckverbindung, 10-fach, an der Schließeinheit für

Zentralverriegelung Fahrerseite

T12j

-  Steckverbindung, 12-fach, an der A-Säule links

(schwarz)

T20d  -  Steckverbindung, 20-fach, am Türsteuergerät

Fahrerseite

V56 -

Motor

für

Zentralverriegelung

Fahrerseite

V161  -  Motor für Zentralverriegelung (SAFE) Fahrerseite

  670  -  Massepunkt -2-, an der A-Säule links, unten

 B324

- Plusverbindung -10- (30a), im Leitungsstrang

Innenraum
