Skoda Octavia II: Elektrische Schaltungen - Teil 82

Nr.16/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

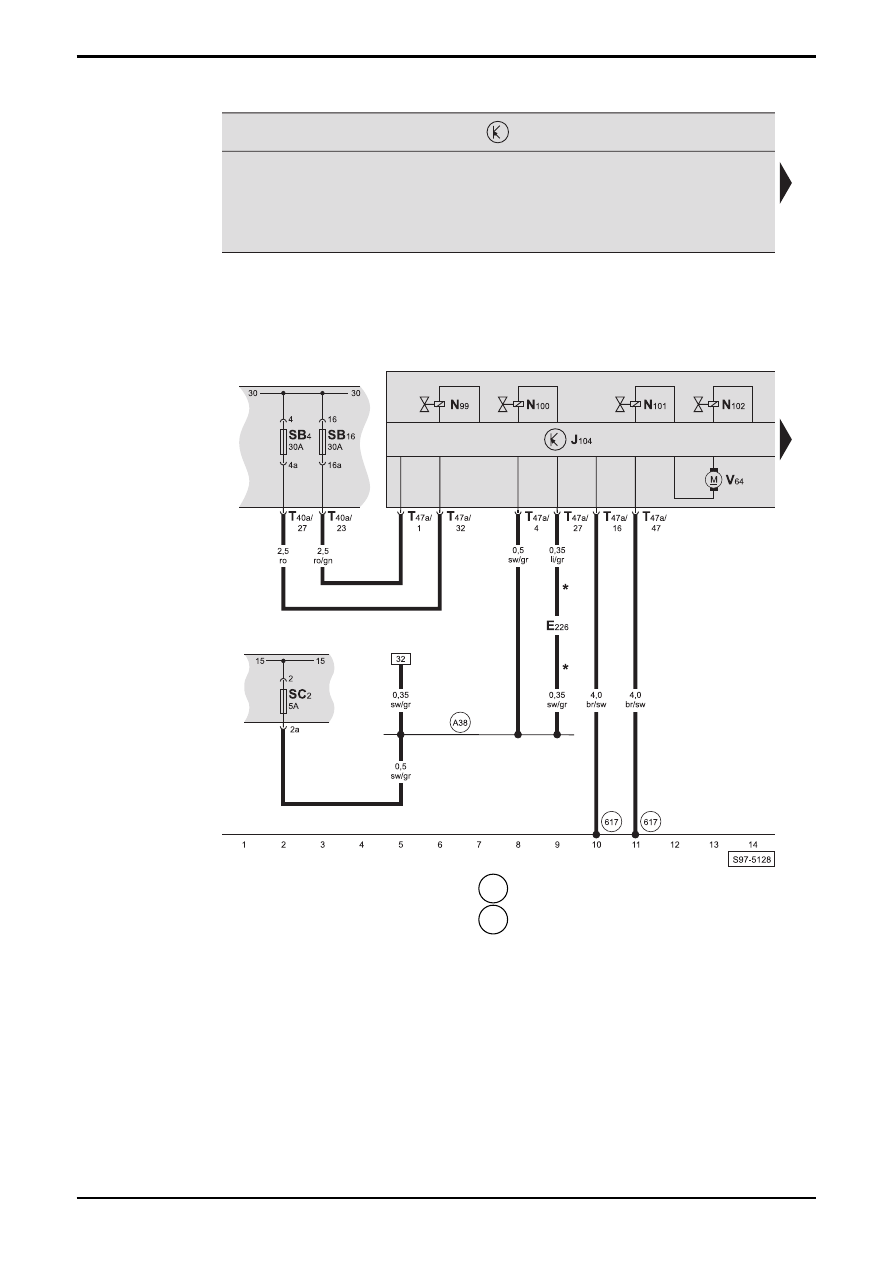

Steuergerät für ABS mit EDS und ASR/ ESP, E-Box, Sicherungshalter, (gilt nicht für 2,0 l/147 kW)

E226  -  Taster für Reifendruckkontrolle
J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
N99 -

Einlassventil

ABS

vorn

rechts

N100 - Auslassventil

ABS

vorn

rechts

N101 - Einlassventil

ABS

vorn

links

N102 - Auslassventil

ABS

vorn

links

SB4

-  Sicherung -4-, in der E-Box

SB16  -  Sicherung -16-, in der E-Box
SC2

-  Sicherung -2-, im Sicherungshalter

T40a  -  Steckverbindung, 40-fach, an der E-Box
T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

V64 -

Hydraulikpumpe

für

ABS

  617  -  Massepunkt -2-, an der A-Säule rechts, unten

 A38  -  Plusverbindung -2- (15a), im Schalttafelleitungsstrang

*



-  bei Fahrzeugen mit Reifendruckkontrolle

OCTAVIA II

 Stromlaufplan

Nr.16/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

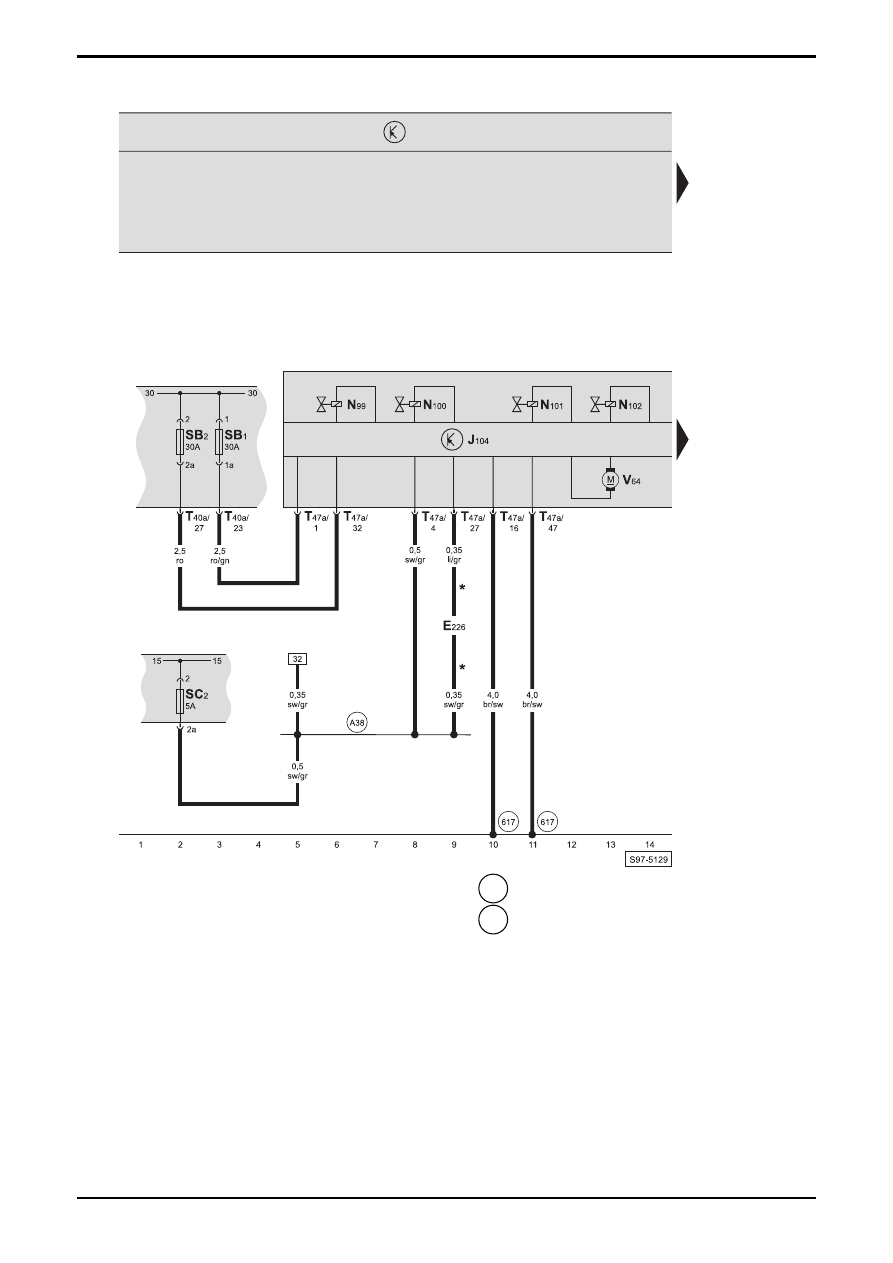

Steuergerät für ABS mit EDS und ASR/ ESP, E-Box, Sicherungshalter, (gilt für 2,0 l/147 kW)

E226  -  Taster für Reifendruckkontrolle
J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
N99 -

Einlassventil

ABS

vorn

rechts

N100 - Auslassventil

ABS

vorn

rechts

N101 - Einlassventil

ABS

vorn

links

N102 - Auslassventil

ABS

vorn

links

SB1

-  Sicherung -1-, in der E-Box

SB2

-  Sicherung -2-, in der E-Box

SC2

-  Sicherung -2-, im Sicherungshalter

T40a  -  Steckverbindung, 40-fach, an der E-Box
T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

V64 -

Hydraulikpumpe

für

ABS

  617  -  Massepunkt -2-, an der A-Säule rechts, unten

 A38  -  Plusverbindung -2- (15a), im Schalttafelleitungsstrang

*



-  bei Fahrzeugen mit Reifendruckkontrolle

Nr.16/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

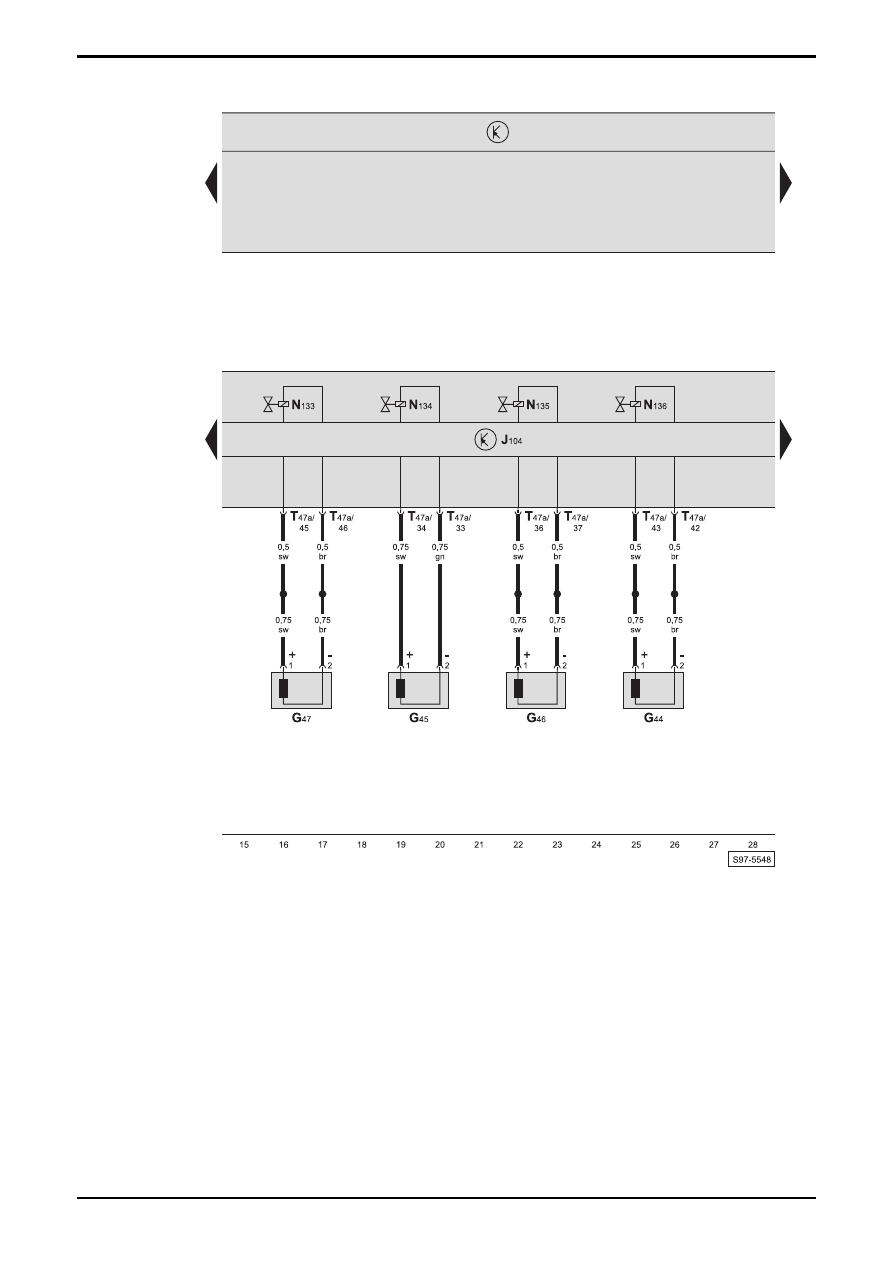

Steuergerät für ABS mit EDS und ASR/ ESP, Drehzahlfühler

G44

-  Drehzahlfühler hinten rechts

G45 -

Drehzahlfühler

vorn

rechts

G46

-  Drehzahlfühler hinten links

G47 -

Drehzahlfühler

vorn

links

J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
N133  -  Einlassventil ABS hinten rechts
N134  -  Einlassventil ABS hinten links
N135  -  Auslassventil ABS hinten rechts
N136  -  Auslassventil ABS hinten links
T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

OCTAVIA II

 Stromlaufplan

Nr.16/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

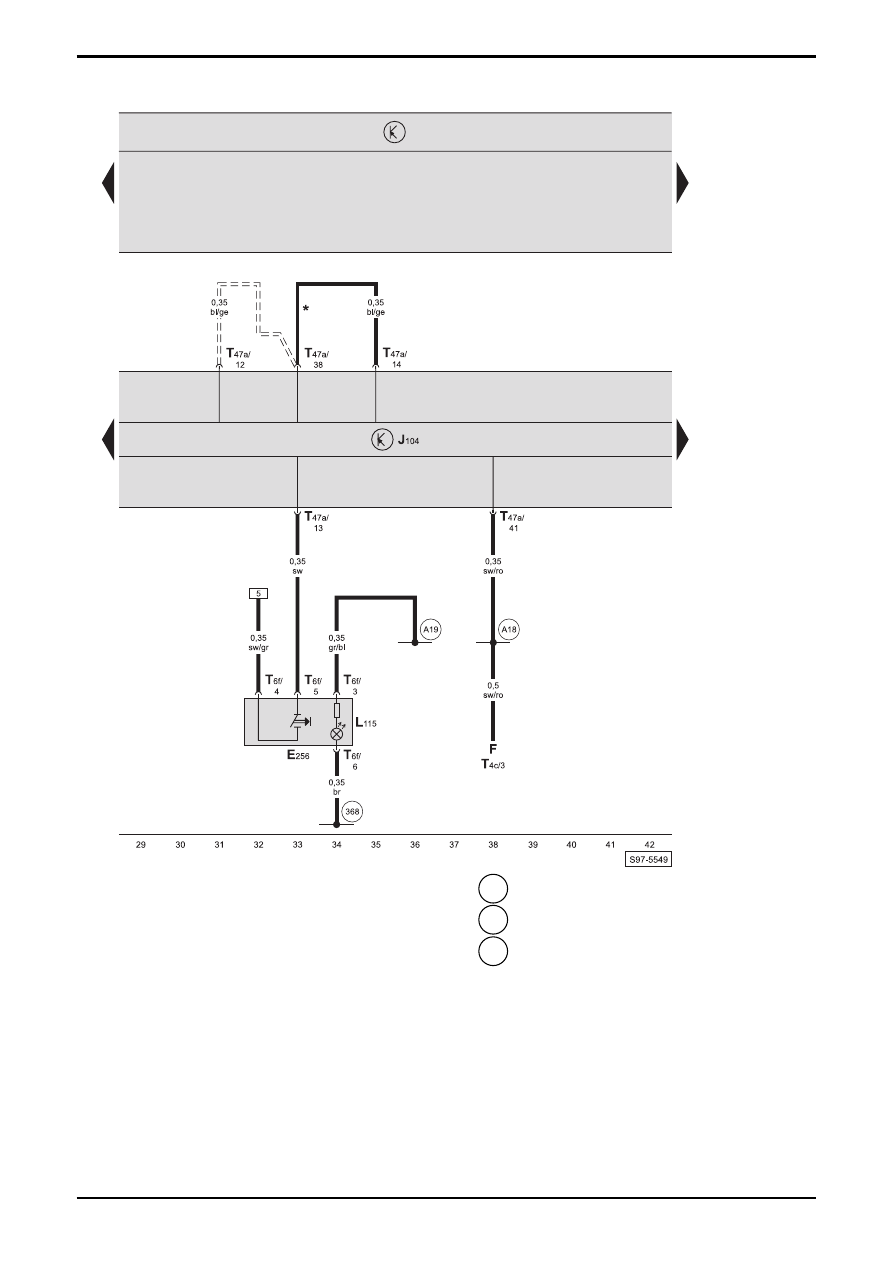

Steuergerät für ABS mit EDS und ASR/ ESP, Taster für ASR/ ESP

E256 - Taster

für

ASR/

ESP

F -

Bremslichtschalter,

am

Hauptbremszylinder

J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
L115 - Beleuchtung

für

Taster

für

ASR/

ESP

T4c

-  Steckverbindung, 4-fach, am Bremspedalschalter

T6f

-  Steckverbindung, 6-fach, am Taster für ASR/ ESP

T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

  368  -  Masseverbindung -3-, im Leitungsstrang Innenraum

 A18  -  Verbindung (54), im Schalttafelleitungsstrang

 A19  -  Verbindung (58d), im Schalttafelleitungsstrang

*

 -

bei

Fahrzeugen

mit

Bremsen

FS-III

= = =  -  bei Fahrzeugen mit Bremsen FN-3
