Skoda Octavia II: Elektrische Schaltungen - Teil 83

Nr.16/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

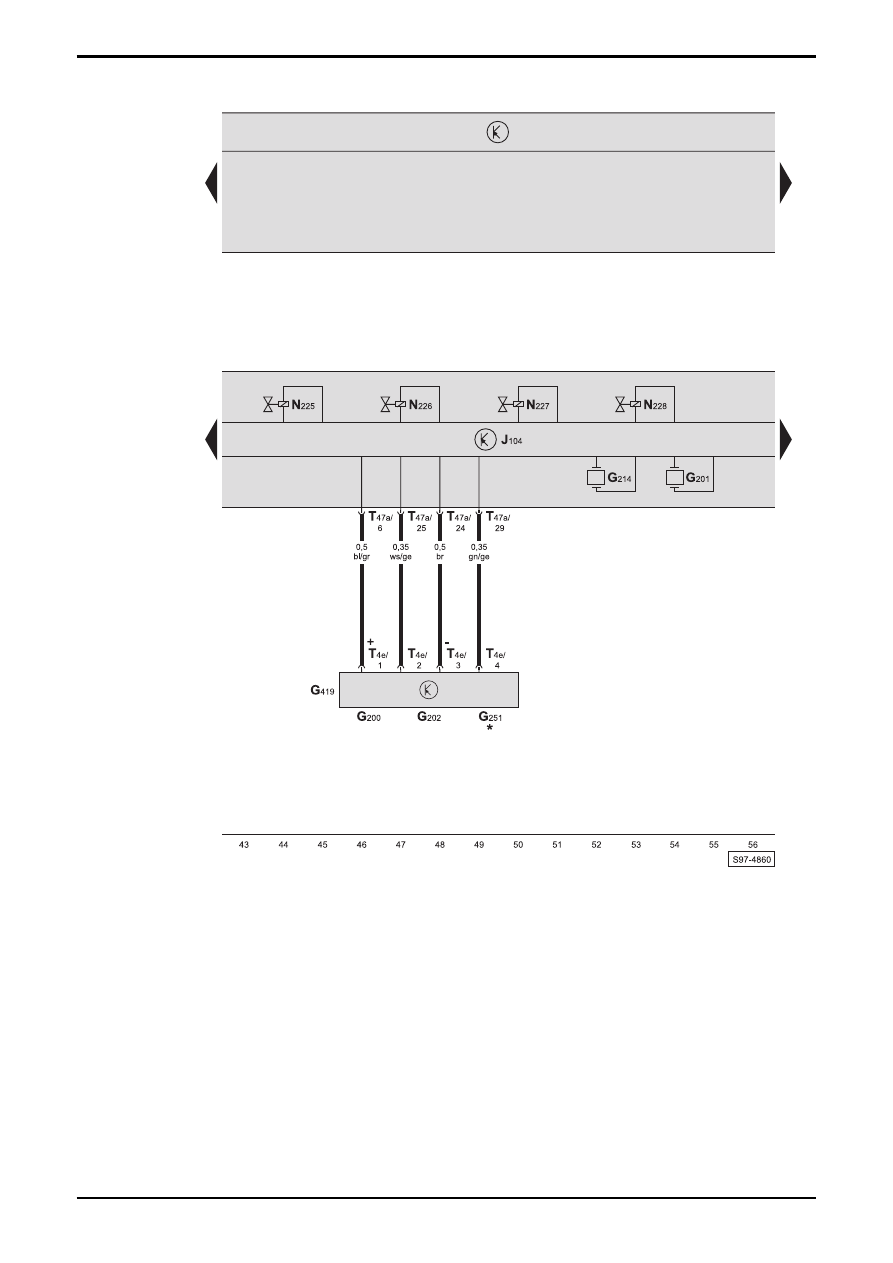

Steuergerät für ABS mit EDS und ASR/ ESP, Sensoreinheit für ESP

G200  -  Geber für Querbeschleunigung, unter dem

Beifahrersitz

G201  -  Geber -1- für Bremsdruck
G202  -  Geber für Drehrate, unter dem Beifahrersitz
G214  -  Geber -2- für Bremsdruck
G251  -  Geber für Längsbeschleunigung, unter dem

Beifahrersitz

G419  -  Sensoreinheit für ESP, unter dem Beifahrersitz
J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
N225 - Schaltventil

-1-

Fahrdynamikregelung

N226 - Schaltventil

-2-

Fahrdynamikregelung

N227 - Hochdruckschaltventil

-1-

Fahrdynamikregelung

N228 - Hochdruckschaltventil

-2-

Fahrdynamikregelung

T4e

-  Steckverbindung, 4-fach, an der Sensoreinheit für

ESP

T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

*

 -

nur

bei

Fahrzeugen

mit

Allradantrieb

OCTAVIA II

 Stromlaufplan

Nr.16/7

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

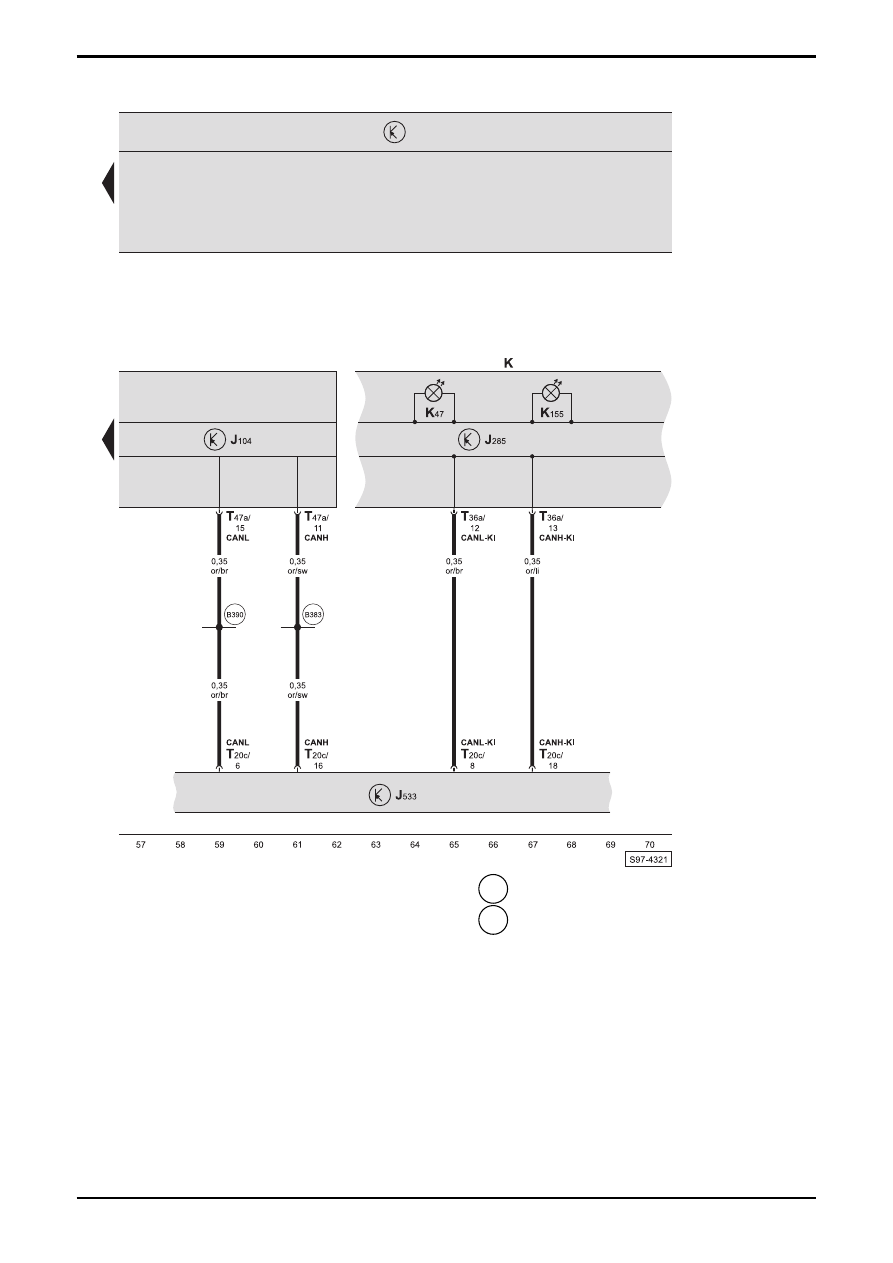

Steuergerät für ABS mit EDS und ASR/ ESP, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K47 -

Kontrolllampe

für

ABS

K155 - Kontrolllampe

für

ASR/ESP

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.17/1

Ausgabe 11.06
S00.5725.00.00

Antiblockiersystem (ABS) mit Differentialsperre (EDS),
Antischlupfregelung (ASR), elektronischem Stabilitätsprogramm (ESP),
Berganfahrassistent (HHC), ab Mai 2006

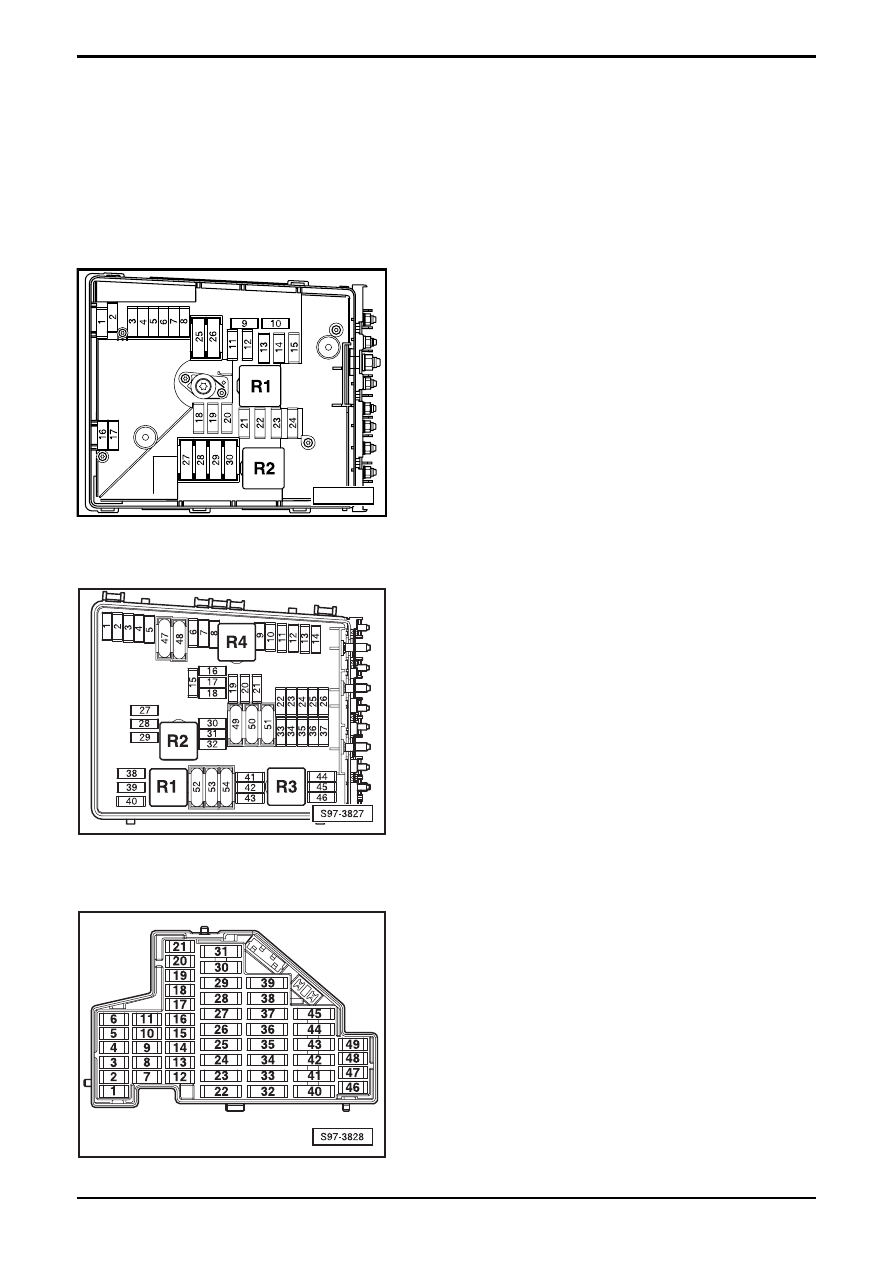

E-Box (gilt nicht für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

S97-4854

E-Box (gilt für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.17/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

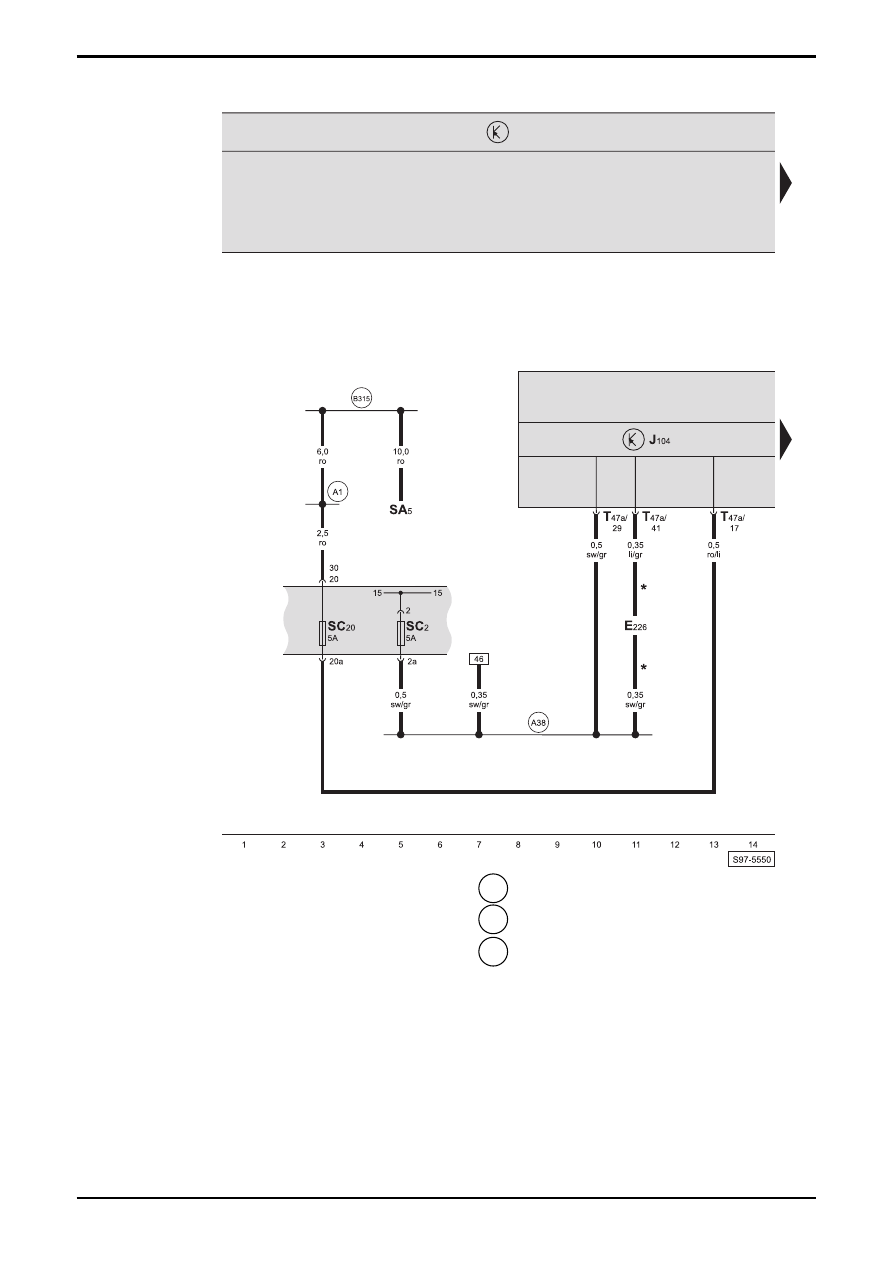

Steuergerät für ABS mit EDS und ASR/ ESP, Sicherungshalter

E226  -  Taster für Reifendruckkontrolle
J104  -  Steuergerät für ABS mit EDS und ASR/ ESP
SA5

-  Sicherung -5- (30), in der E-Box

SC2

-  Sicherung -2-, im Sicherungshalter

SC20  -  Sicherung -20-, im Sicherungshalter
T47a  -  Steckverbindung, 47-fach, am Steuergerät für

ABS mit EDS und ASR/ ESP

  A1

-  Plusverbindung (30a), im Schalttafelleitungsstrang

 A38  -  Plusverbindung -2- (15a), im Schalttafelleitungsstrang

 B315

- Plusverbindung -1- (30a), im Leitungsstrang

Innenraum

*



-  bei Fahrzeugen mit Reifendruckkontrolle
