Skoda Octavia II: Elektrische Schaltungen - Teil 81

Nr.15/4

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

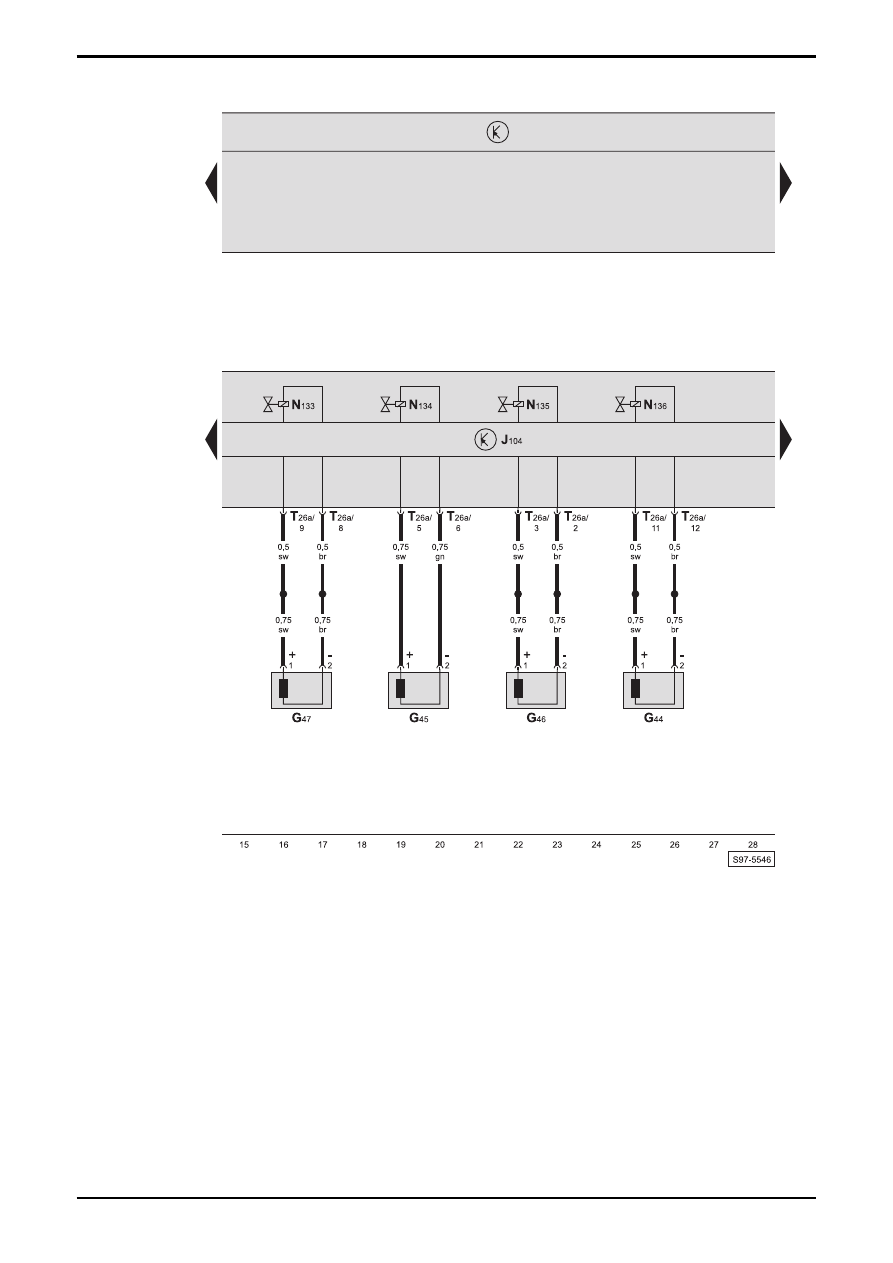

Steuergerät für ABS mit ASR, Drehzahlfühler

G44

-  Drehzahlfühler hinten rechts

G45 -

Drehzahlfühler

vorn

rechts

G46

-  Drehzahlfühler hinten links

G47 -

Drehzahlfühler

vorn

links

J104 - Steuergerät

für

ABS

mit

ASR

N133  -  Einlassventil ABS hinten rechts
N134  -  Einlassventil ABS hinten links
N135  -  Auslassventil ABS hinten rechts
N136  -  Auslassventil ABS hinten links
T26a  -  Steckverbindung, 26-fach, am Steuergerät für

ABS mit ASR

OCTAVIA II

 Stromlaufplan

Nr.15/5

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

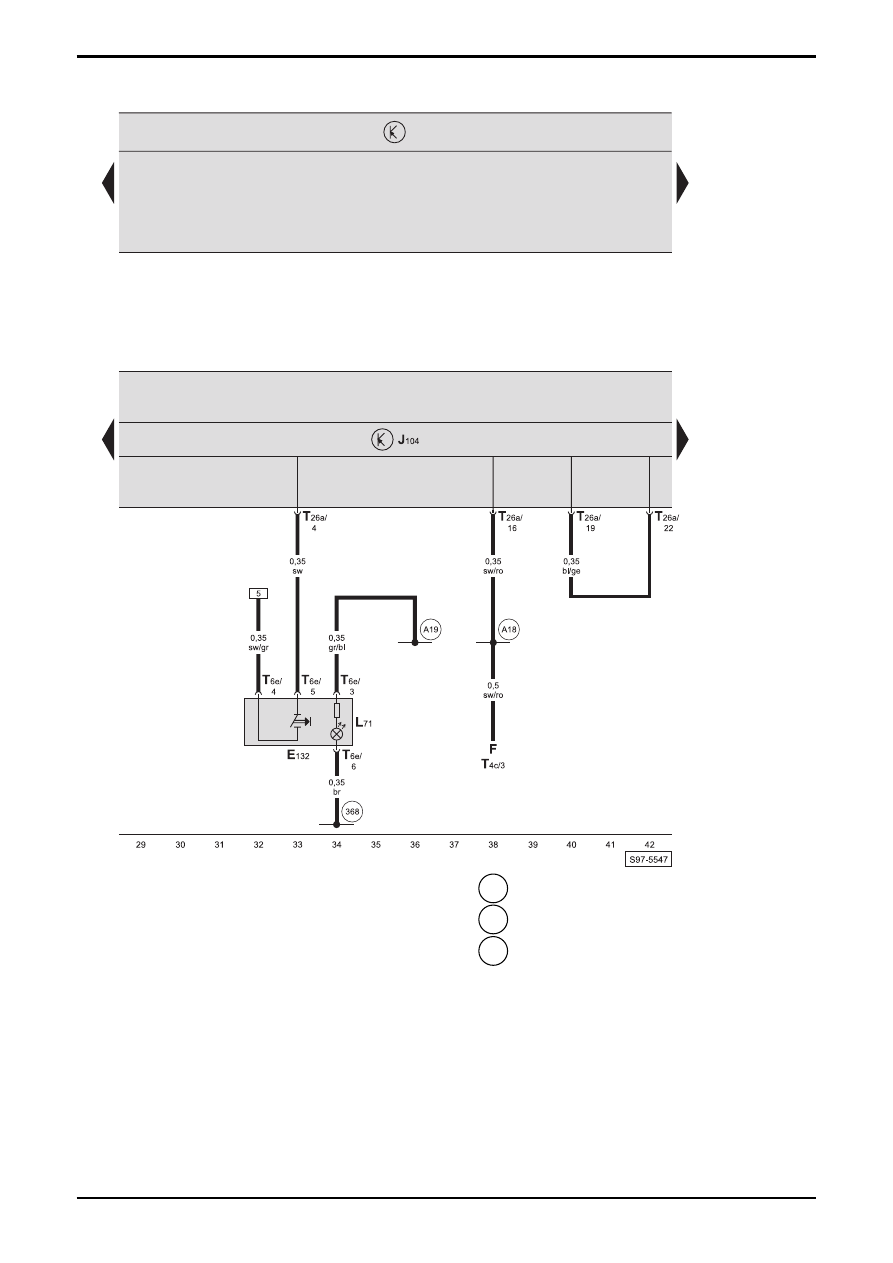

Steuergerät für ABS mit ASR, Taster für ASR

E132 - Taster

für

ASR

F -

Bremslichtschalter,

am

Hauptbremszylinder

J104 - Steuergerät

für

ABS

mit

ASR

L71 -

Beleuchtung

für

Taster

für

ASR

T4c

-  Steckverbindung, 4-fach, am Bremspedalschalter

T6e

-  Steckverbindung, 6-fach, am Taster für ASR

T26a  -  Steckverbindung, 26-fach, am Steuergerät für

ABS mit ASR

  368  -  Masseverbindung -3-, im Leitungsstrang Innenraum

 A18  -  Verbindung (54), im Schalttafelleitungsstrang

 A19  -  Verbindung (58d), im Schalttafelleitungsstrang

Nr.15/6

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

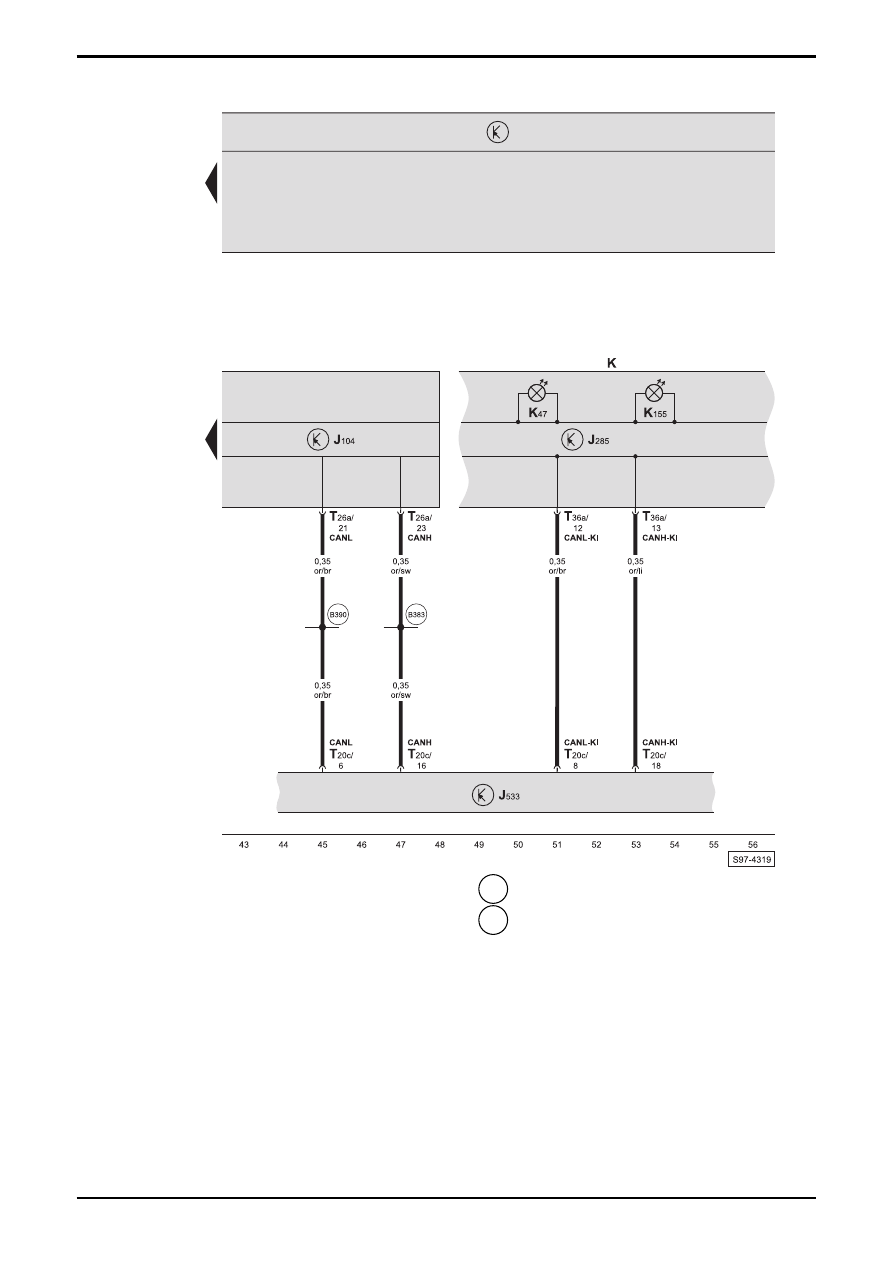

Steuergerät für ABS mit ASR, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J104 - Steuergerät

für

ABS

mit

ASR

J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K47 -

Kontrolllampe

für

ABS

K155 - Kontrolllampe

für

ASR

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T26a  -  Steckverbindung, 26-fach, am Steuergerät für

ABS mit ASR

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.16/1

Ausgabe 11.06
S00.5725.00.00

Antiblockiersystem (ABS) mit Differentialsperre (EDS),
Antischlupfregelung (ASR), elektronischem Stabilitätsprogramm (ESP),
ab Mai 2006

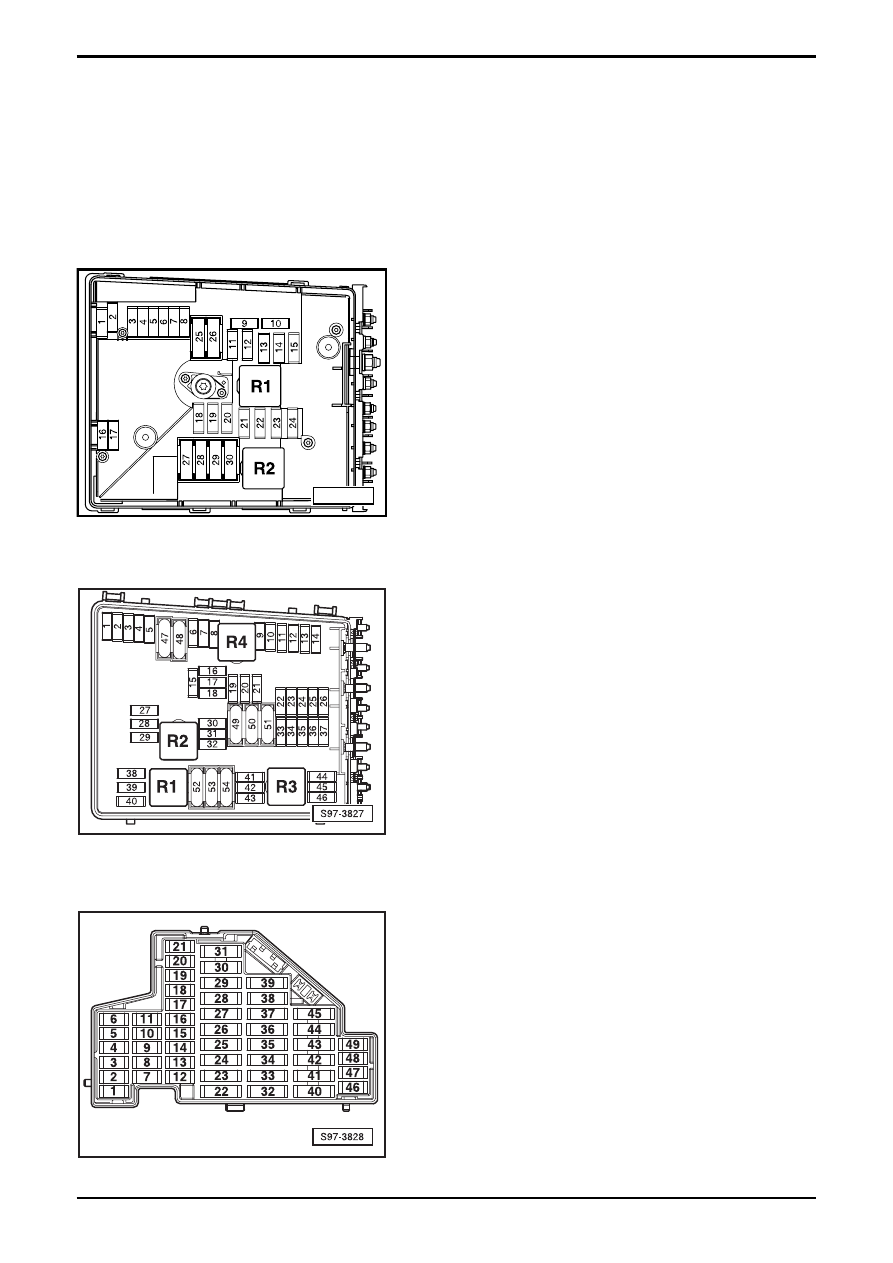

E-Box (gilt nicht für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

S97-4854

E-Box (gilt für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige
