Skoda Octavia II: Elektrische Schaltungen - Teil 79

OCTAVIA II

 Stromlaufplan

Nr.13/19

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

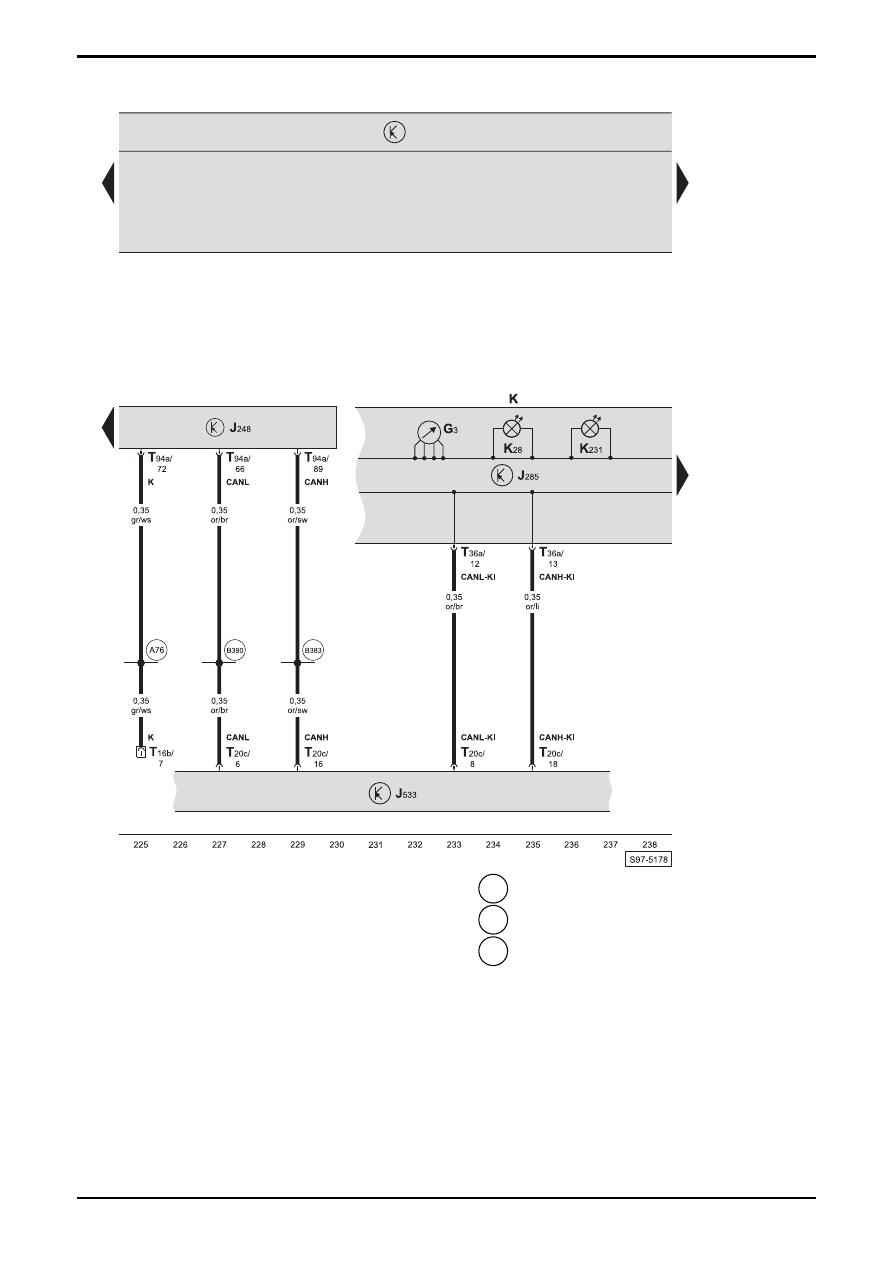

Steuergerät für Dieseldirekteinspritzanlage, Diagnose-Interface für Datenbus, Schalttafeleinsatz, Kontrolllampen,
Kühlmitteltemperaturanzeige

G3 -

Kühlmitteltemperaturanzeige

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K28

-  Kontrolllampe für Kühlmitteltemperatur und

Kühlmittelmangelanzeige

K231 - Kontrolllampe

für

Dieselpartikelfilter

T16b  -  Steckverbindung, 16-fach, für Diagnoseanschluss,

unter Schalttafel links

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

 A76  -  Verbindung (K-Diagnoseleitung), im

Schalttafelleitungsstrang

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

Nr.13/20

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

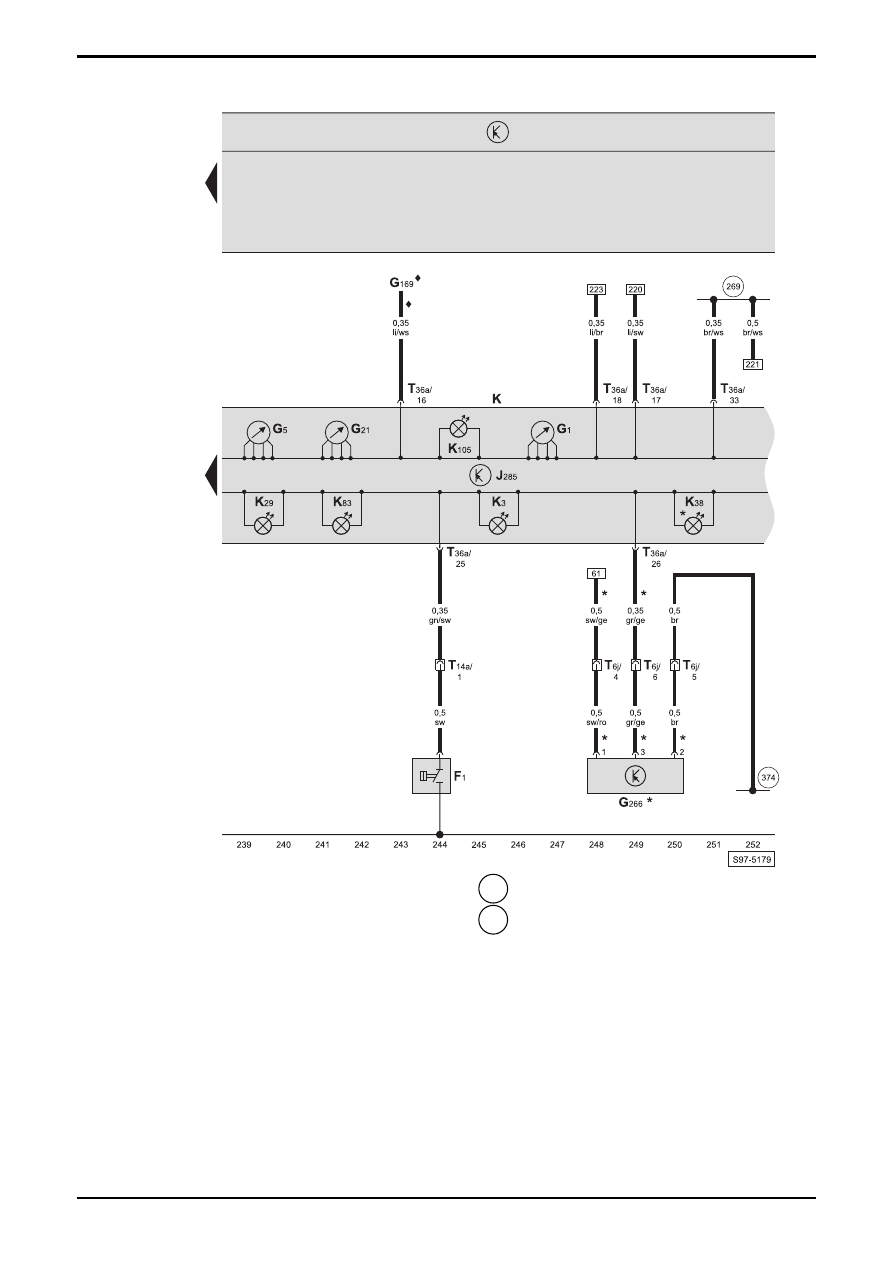

Schalttafeleinsatz, Kontrolllampen, Kraftstoffvorratsanzeige, Drehzahlmesser, Geschwindigkeitsmesser,
Öldruckschalter, Geber für Ölstand/-temperatur

F1 -

Öldruckschalter

G1 -

Kraftstoffvorratsanzeige

G5 -

Drehzahlmesser

G21 -

Geschwindigkeitsmesser

G169 - Kraftstoffvorratsgeber

-2-

G266 - Geber

für

Ölstand/-temperatur

J285  -  Steuergerät im Schalttafeleinsatz
K -

Schalttafeleinsatz

K3 -

Kontrolllampe

für

Öldruck

K29 -

Kontrolllampe

für

Vorglühzeit

K38 -

Kontrolllampe

für

Ölstand

K83 -

Abgas-Warnleuchte

K105  -  Kontrolllampe für Kraftstoffreserve
T6j

-  Steckverbindung, 6-fach, im Motorraum vorn links

(schwarz)

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

 269  -  Masseverbindung (Gebermasse) -1-, im

Schalttafelleitungsstrang

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

*

 -

nur

bei

Fahrzeugen

mit

Wartungsintervallverlängerung (WIV)

♦ -

nur

bei

Fahrzeugen

mit

Allradantrieb

OCTAVIA II

 Stromlaufplan

Nr.14/1

Ausgabe 11.06
S00.5725.00.00

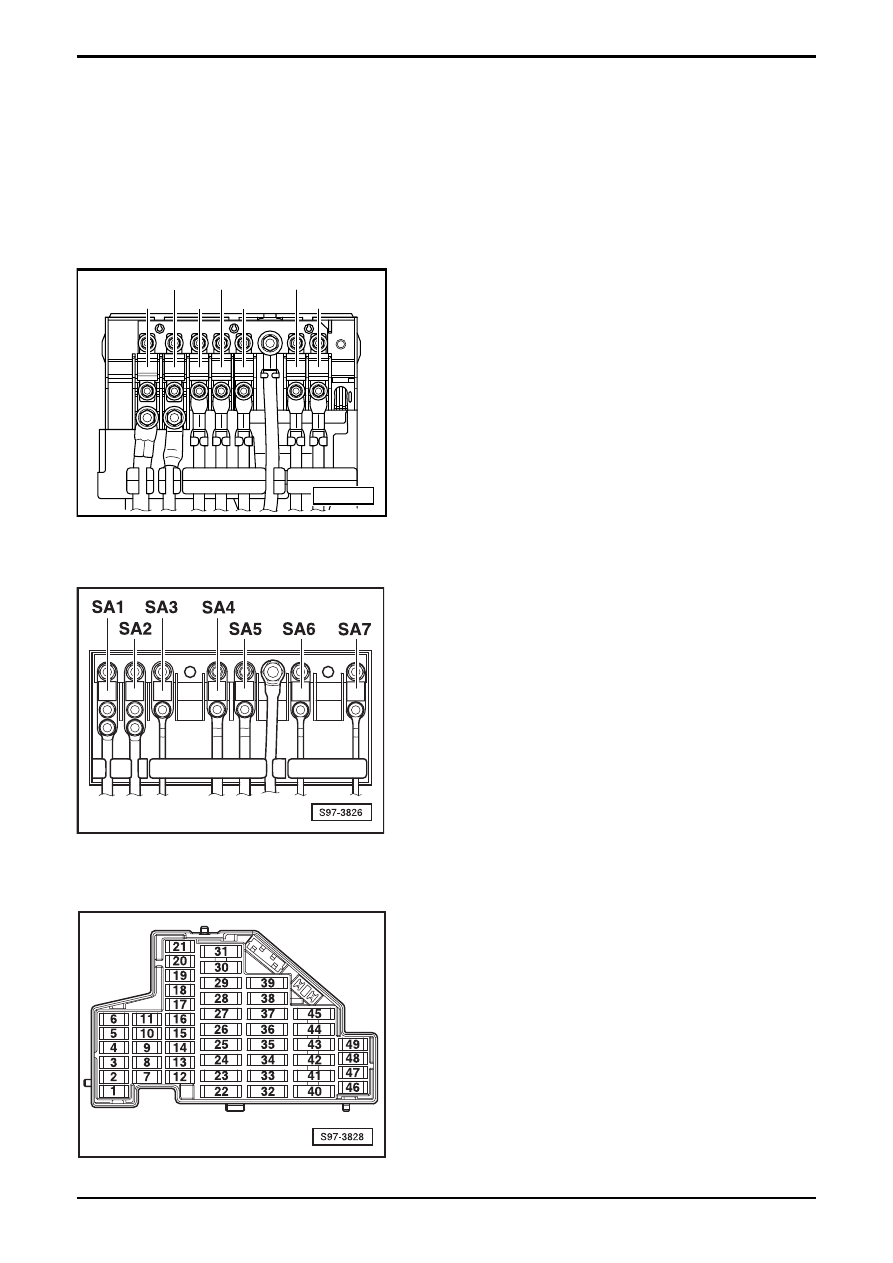

Elektromechanische Servolenkung, ab Mai 2006

E-Box - Vorderseite (gilt nicht für 2,0 l/147 kW):

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

SA1

SA3 SA5

SA7

SA2 SA4

SA6

S97-4853

S97-4853

E-Box - Vorderseite (gilt für 2,0 l/147 kW):

Nr.14/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

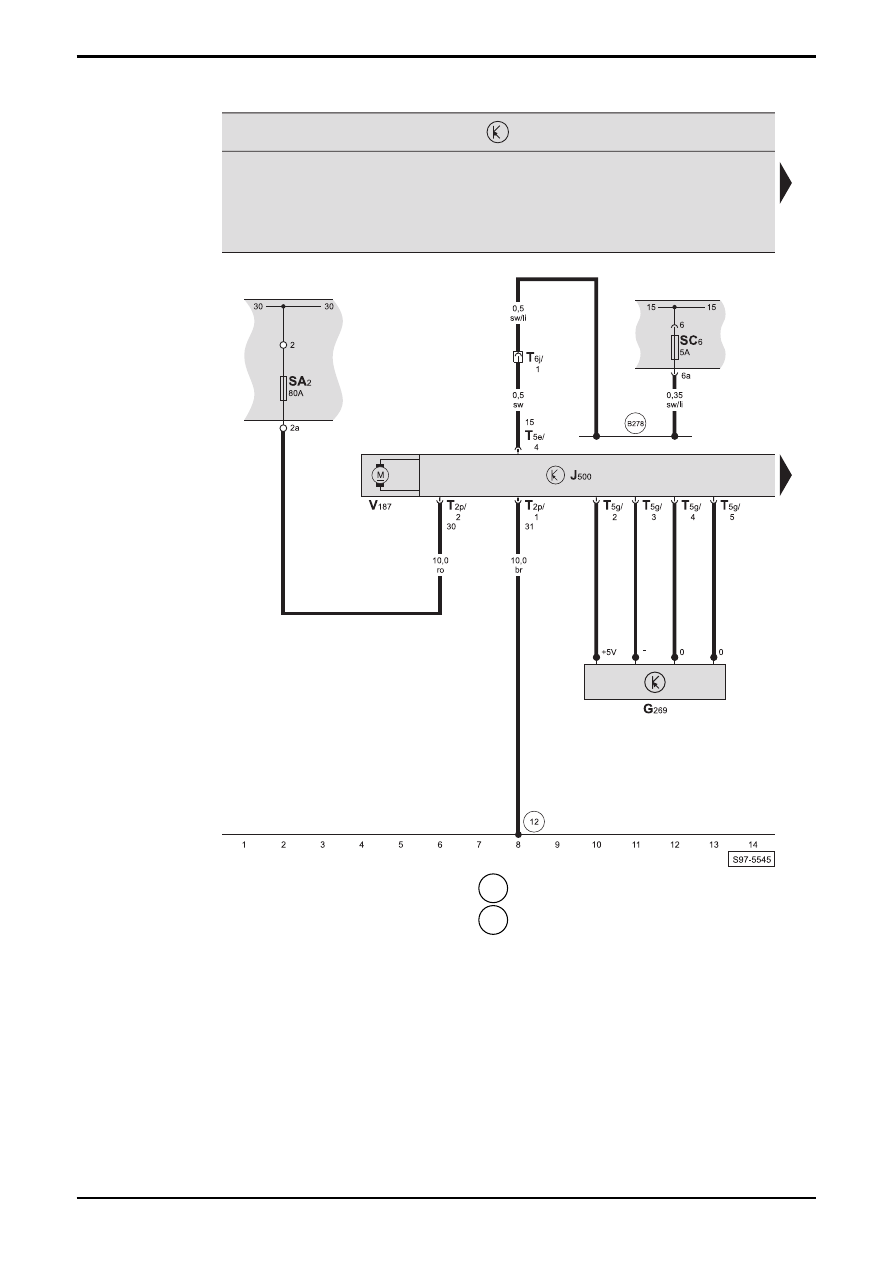

Steuergerät für elektromechanische Servolenkung, Motor für elektromechanische Servolenkung,
Lenkmomentgeber, E-Box, Sicherungshalter

G269 - Lenkmomentgeber
J500  -  Steuergerät für elektromechanische Servolenkung
SA2

-  Sicherung -2- (30), in der E-Box

SC6

-  Sicherung -6-, im Sicherungshalter

T2p

-  Steckverbindung, 2-fach, am Steuergerät für

elektromechanische Servolenkung

T5e

-  Steckverbindung, 5-fach, am Steuergerät für

elektromechanische Servolenkung

T5g

-  Steckverbindung, 5-fach, am Steuergerät für

elektromechanische Servolenkung

T6j

-  Steckverbindung, 6-fach, im Motorraum vorn links

(schwarz)

V187  -  Motor für elektromechanische Servolenkung

  12

-  Massepunkt, im Motorraum links (am Längsträger)

 B278

- Plusverbindung -2- (15a), im Leitungsstrang

Innenraum
