Skoda Octavia II: Elektrische Schaltungen - Teil 80

OCTAVIA II

 Stromlaufplan

Nr.14/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

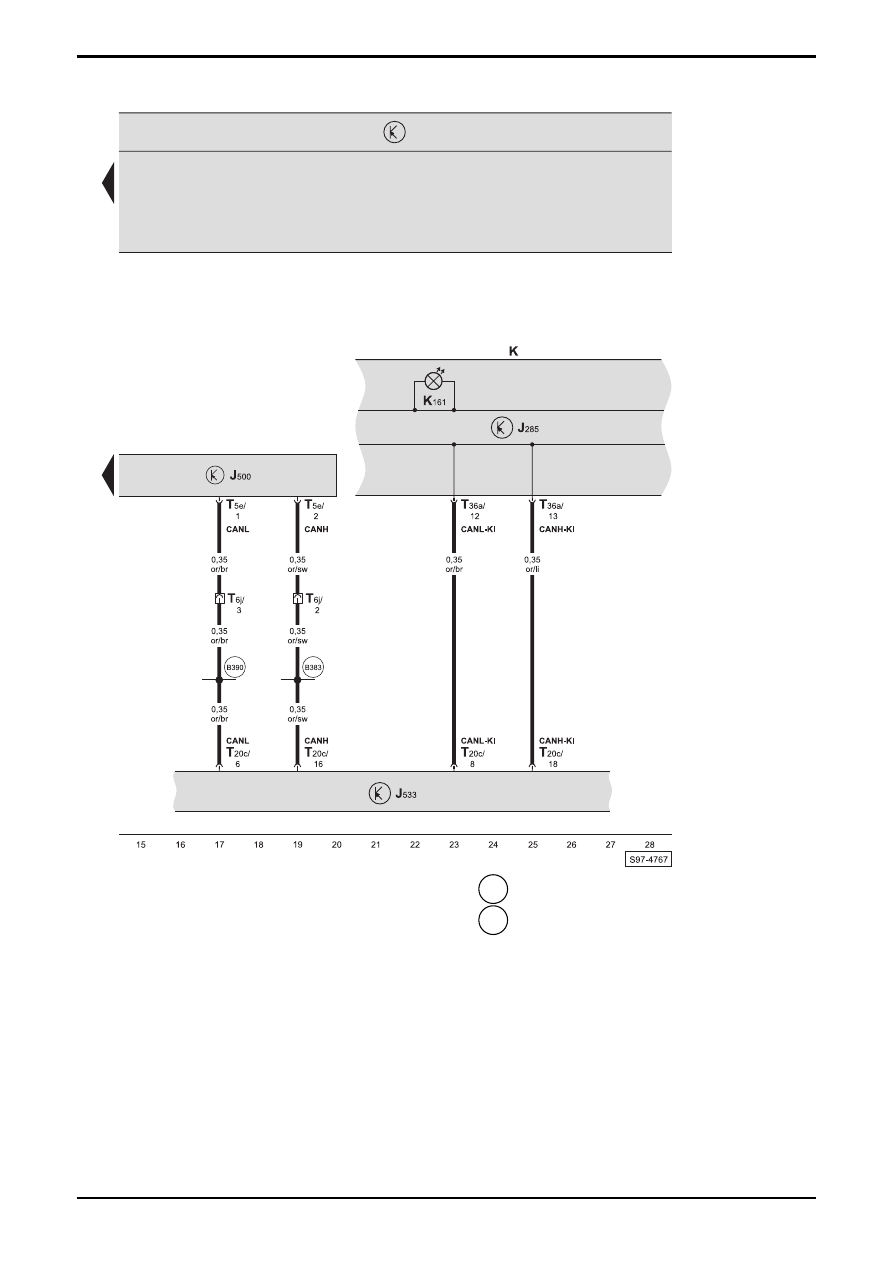

Steuergerät für elektromechanische Servolenkung, Diagnose-Interface für Datenbus, Schalttafeleinsatz

J285  -  Steuergerät im Schalttafeleinsatz
J500  -  Steuergerät für elektromechanische Servolenkung
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K161  -  Kontrolllampe für elektromechanische Servolenkung
T5e

-  Steckverbindung, 5-fach, am Steuergerät für

elektromechanische Servolenkung

T6j

-  Steckverbindung, 6-fach, im Motorraum vorn links

(schwarz)

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

OCTAVIA II

 Stromlaufplan

Nr.15/1

Ausgabe 11.06
S00.5725.00.00

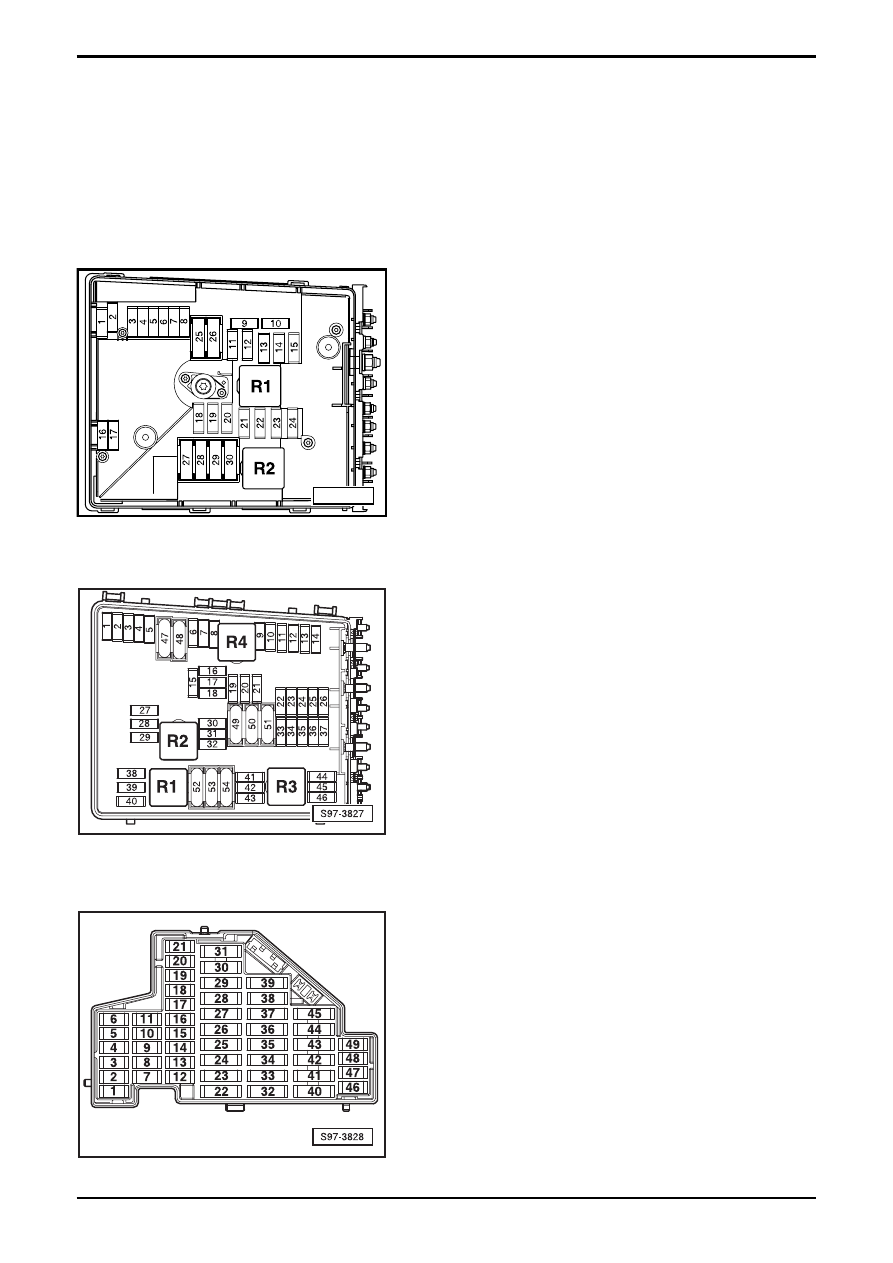

Antiblockiersystem (ABS) mit Antischlupfregelung (ASR),
ab Mai 2006

E-Box (gilt nicht für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

S97-4854

E-Box (gilt für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Nr.15/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

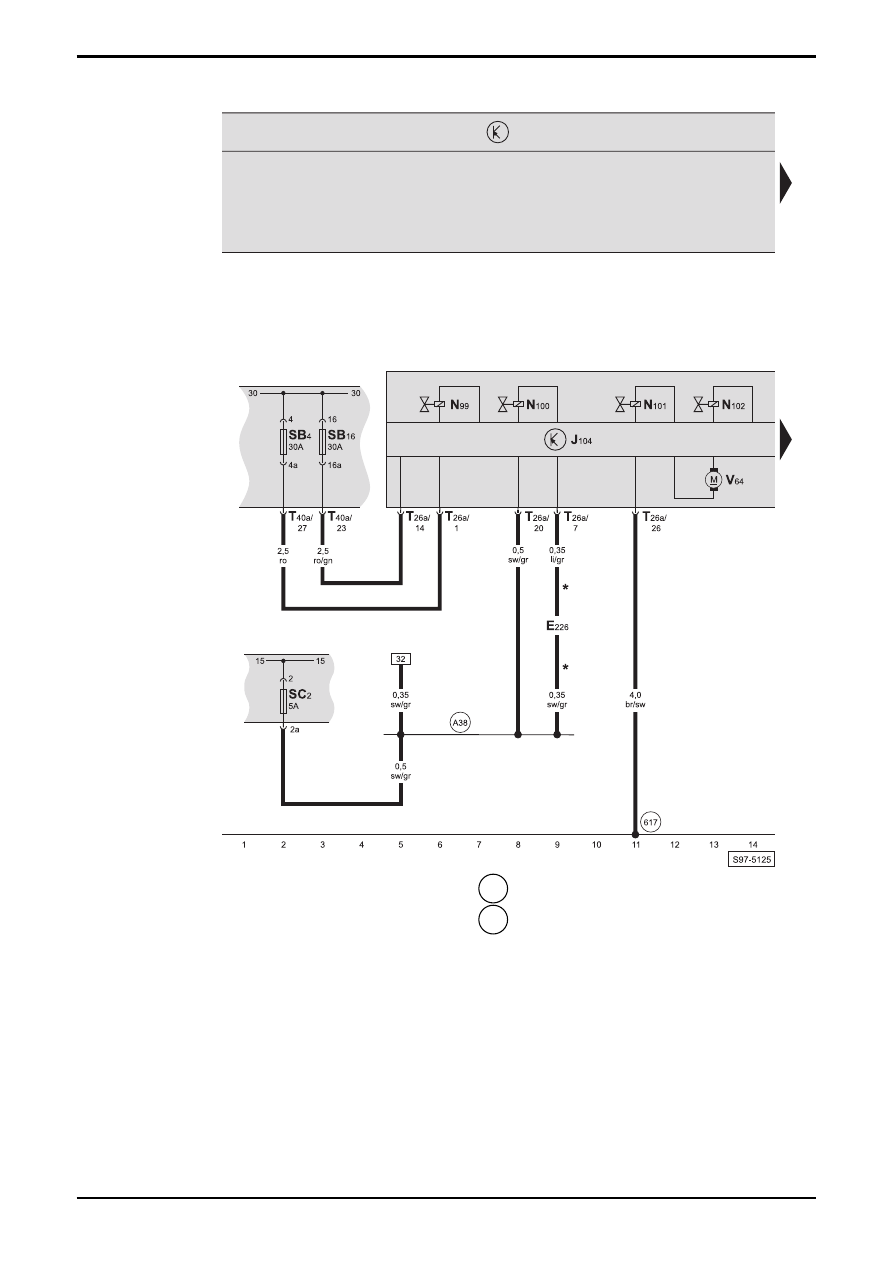

Steuergerät für ABS mit ASR, E-Box, Sicherungshalter, (gilt nicht für 2,0 l/147 kW)

E226  -  Taster für Reifendruckkontrolle
J104 - Steuergerät

für

ABS

mit

ASR

N99 -

Einlassventil

ABS

vorn

rechts

N100 - Auslassventil

ABS

vorn

rechts

N101 - Einlassventil

ABS

vorn

links

N102 - Auslassventil

ABS

vorn

links

SB4

-  Sicherung -4-, in der E-Box

SB16  -  Sicherung -16-, in der E-Box
SC2

-  Sicherung -2-, im Sicherungshalter

T26a  -  Steckverbindung, 26-fach, am Steuergerät für

ABS mit ASR

T40a  -  Steckverbindung, 40-fach, an der E-Box
V64 -

Hydraulikpumpe

für

ABS

  617  -  Massepunkt -2-, an der A-Säule rechts, unten

 A38  -  Plusverbindung -2- (15a), im Schalttafelleitungsstrang

*



-  bei Fahrzeugen mit Reifendruckkontrolle

OCTAVIA II

 Stromlaufplan

Nr.15/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

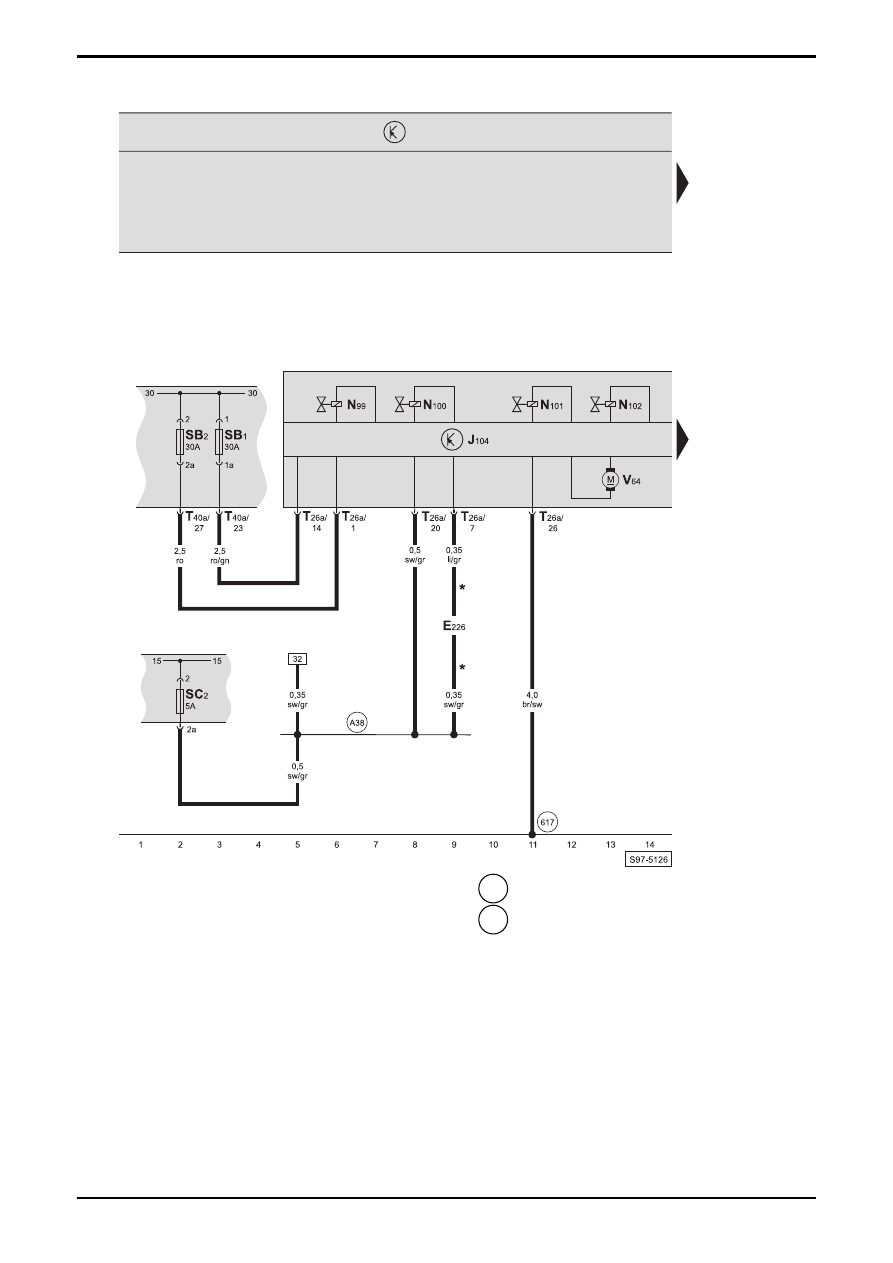

Steuergerät für ABS mit ASR, E-Box, Sicherungshalter, (gilt für 2,0 l/147 kW)

E226  -  Taster für Reifendruckkontrolle
J104 - Steuergerät

für

ABS

mit

ASR

N99 -

Einlassventil

ABS

vorn

rechts

N100 - Auslassventil

ABS

vorn

rechts

N101 - Einlassventil

ABS

vorn

links

N102 - Auslassventil

ABS

vorn

links

SB1

-  Sicherung -1-, in der E-Box

SB2

-  Sicherung -2-, in der E-Box

SC2

-  Sicherung -2-, im Sicherungshalter

T26a  -  Steckverbindung, 26-fach, am Steuergerät für

ABS mit ASR

T40a  -  Steckverbindung, 40-fach, an der E-Box
V64 -

Hydraulikpumpe

für

ABS

  617  -  Massepunkt -2-, an der A-Säule rechts, unten

 A38  -  Plusverbindung -2- (15a), im Schalttafelleitungsstrang

*



-  bei Fahrzeugen mit Reifendruckkontrolle
