Skoda Octavia II: Elektrische Schaltungen - Teil 78

OCTAVIA II

 Stromlaufplan

Nr.13/15

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

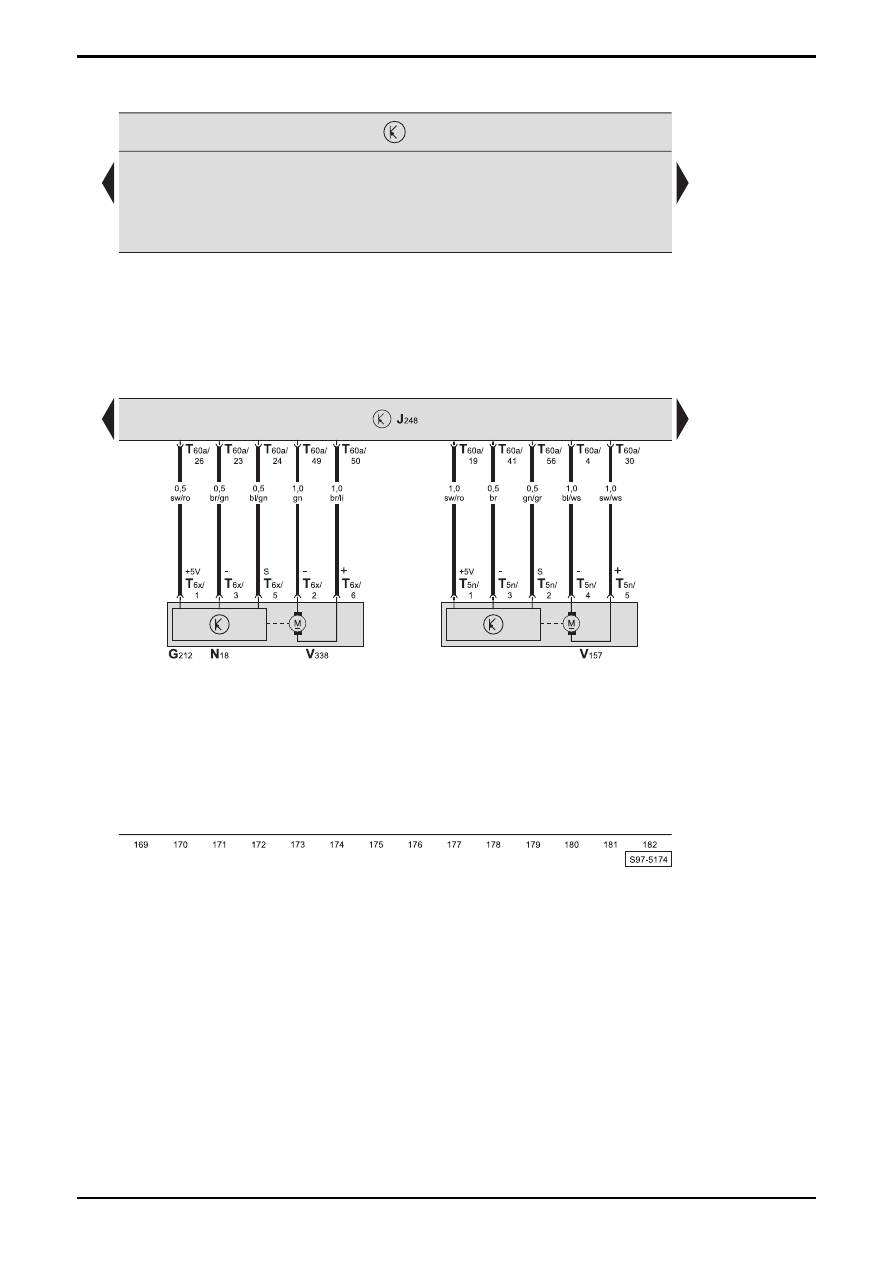

Steuergerät für Dieseldirekteinspritzanlage, Stellmotor für Abgasrückführung, Potentiometer für
Abgasrückführung, Motor für Saugrohrklappe

G212 - Potentiometer für

Abgasrückführung

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

N18 -

Ventil

für

Abgasrückführung

T5n

-  Steckverbindung, 5-fach, am Motor für

Saugrohrklappe

T6x

-  Steckverbindung, 6-fach, am Stellmotor für

Abgasrückführung

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
V157  -  Motor für Saugrohrklappe
V338 - Stellmotor

für

Abgasrückführung

Nr.13/16

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

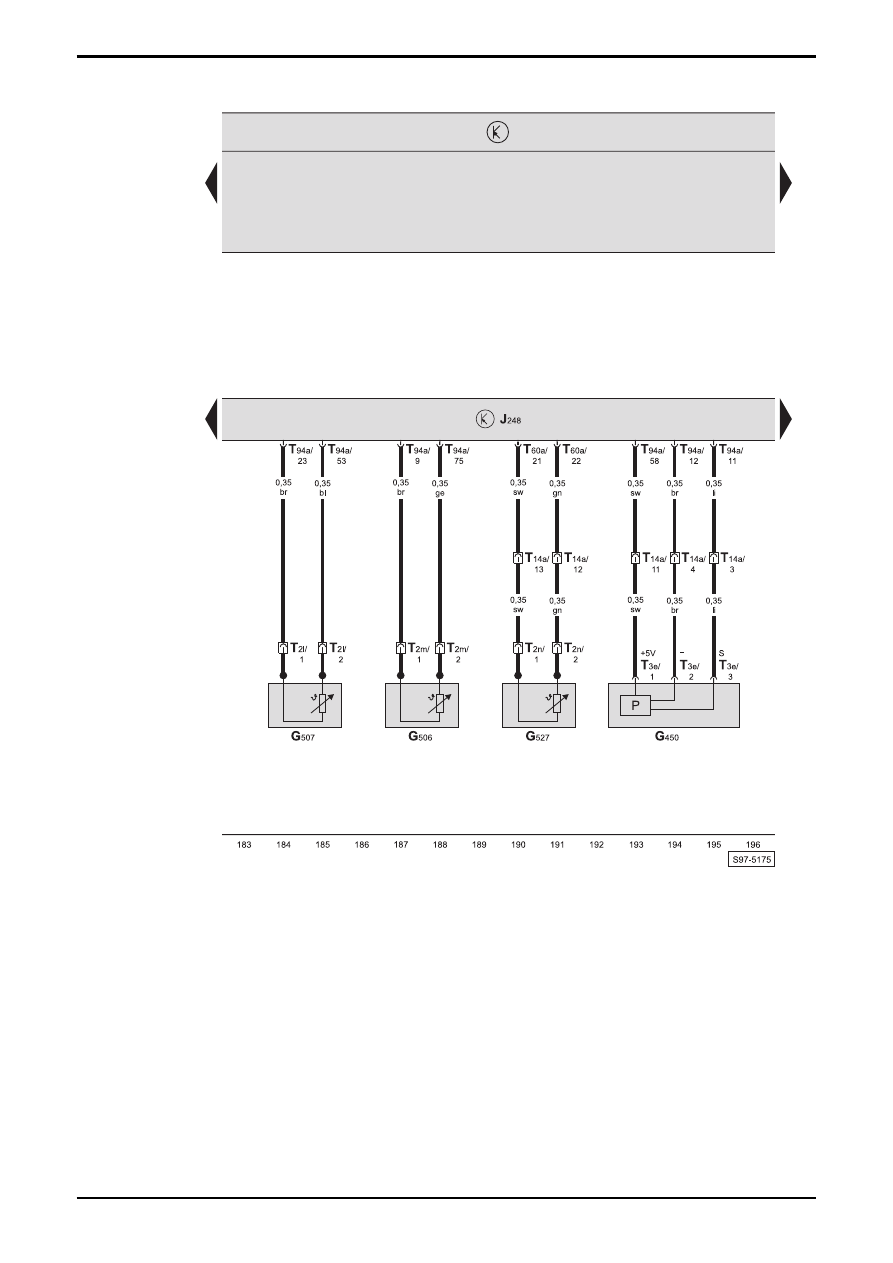

Steuergerät für Dieseldirekteinspritzanlage, Drucksensor -1- für Abgas, Geber für Temperatur vor Partikelfilter,
Geber für Temperatur vor Turbolader, Geber für Temperatur nach Partikelfilter

G450  -  Drucksensor -1- für Abgas, im Halter am Motor
G506  -  Geber für Temperatur vor Partikelfilter
G507 - Geber

für

Temperatur

vor

Turbolader

G527  -  Geber für Temperatur nach Partikelfilter
J248 - Steuergerät

für

Dieseldirekteinspritzanlage

T2l

-  Steckverbindung, 2-fach, am Geber für Temperatur

vor Turbolader (schwarz), an der Stirnwand links

T2m  -  Steckverbindung, 2-fach, am Geber für Temperatur

vor Partikelfilter (braun), an der Stirnwand links

T2n

-  Steckverbindung, 2-fach, am Geber für Temperatur

nach Partikelfilter (orange), an der Stirnwand links

T3e

-  Steckverbindung, 3-fach, am Drucksensor -1- für

Abgas

T14a  -  Steckverbindung, 14-fach, im Motorraum vorn links

(schwarz)

T60a  -  Steckverbindung, 60-fach, am Motorsteuergerät
T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

OCTAVIA II

 Stromlaufplan

Nr.13/17

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

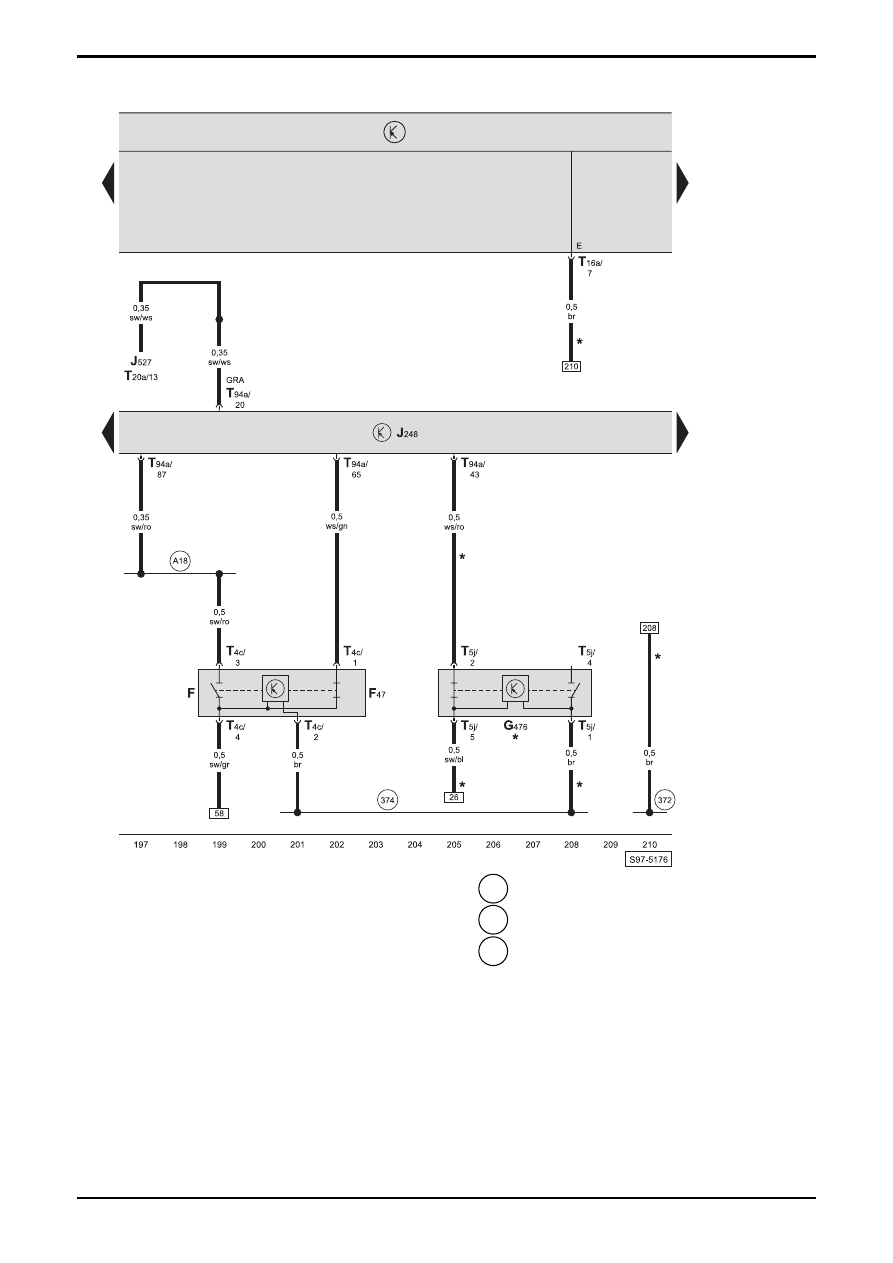

Steuergerät für Dieseldirekteinspritzanlage, Bremspedalschalter, Geber für Kupplungsposition

F -

Bremslichtschalter,

am

Hauptbremszylinder

F47 -

Bremspedalschalter,

am

Hauptbremszylinder

G476  -  Geber für Kupplungsposition
J248 - Steuergerät

für

Dieseldirekteinspritzanlage

J527 - Steuergerät

für

Lenksäulenelektronik

T4c

-  Steckverbindung, 4-fach, am Bremspedalschalter

T5j

-  Steckverbindung, 5-fach, am Geber für

Kupplungsposition

T16a  -  Steckverbindung, 16-fach, am Steuergerät für

Bordnetz (schwarz)

T20a  -  Steckverbindung, 20-fach, am Steuergerät für

Lenksäulenelektronik

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  372  -  Masseverbindung -7-, im Leitungsstrang Innenraum

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

 A18  -  Verbindung (54), im Schalttafelleitungsstrang

*



-  gilt nicht für Fahrzeuge mit autom. Getriebe

Nr.13/18

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

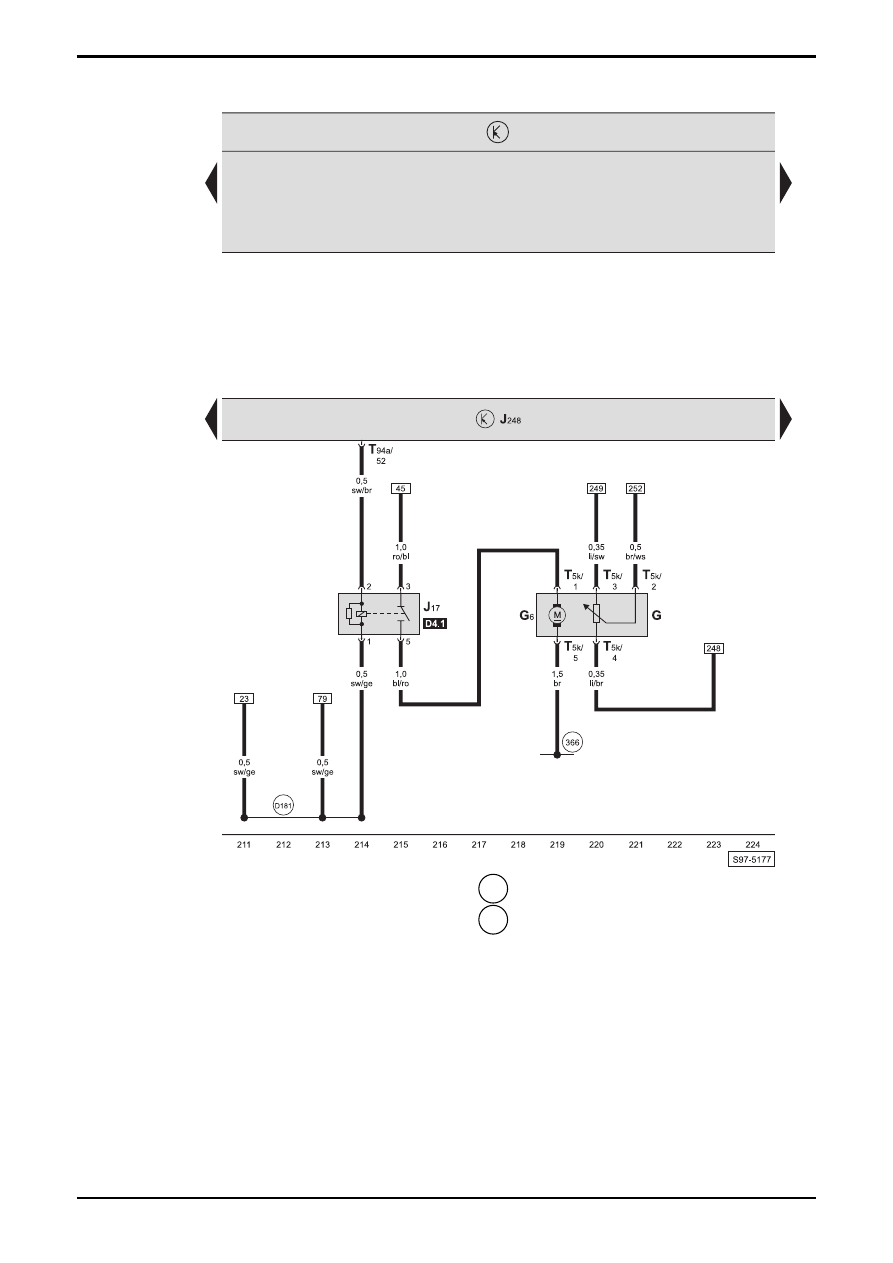

Steuergerät für Dieseldirekteinspritzanlage, Geber für Kraftstoffvorratsanzeige, Kraftstoffpumpe,
Kraftstoffpumpenrelais

G

-  Geber für Kraftstoffvorratsanzeige

G6 -

Kraftstoffpumpe

J17

-  Kraftstoffpumpenrelais, am Zusatzrelaishalter unter

Schalttafel

J248 - Steuergerät

für

Dieseldirekteinspritzanlage

T5k

-  Steckverbindung, 5-fach, an der Kraftstoffpumpe

T94a  -  Steckverbindung, 94-fach, am Motorsteuergerät

  366  -  Masseverbindung -1-, im Leitungsstrang Innenraum

 D181

-  Verbindung -2- (87a), im Leitungsstrang Motorraum
