Skoda Octavia II: Elektrische Schaltungen - Teil 15

Nr.1/36

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

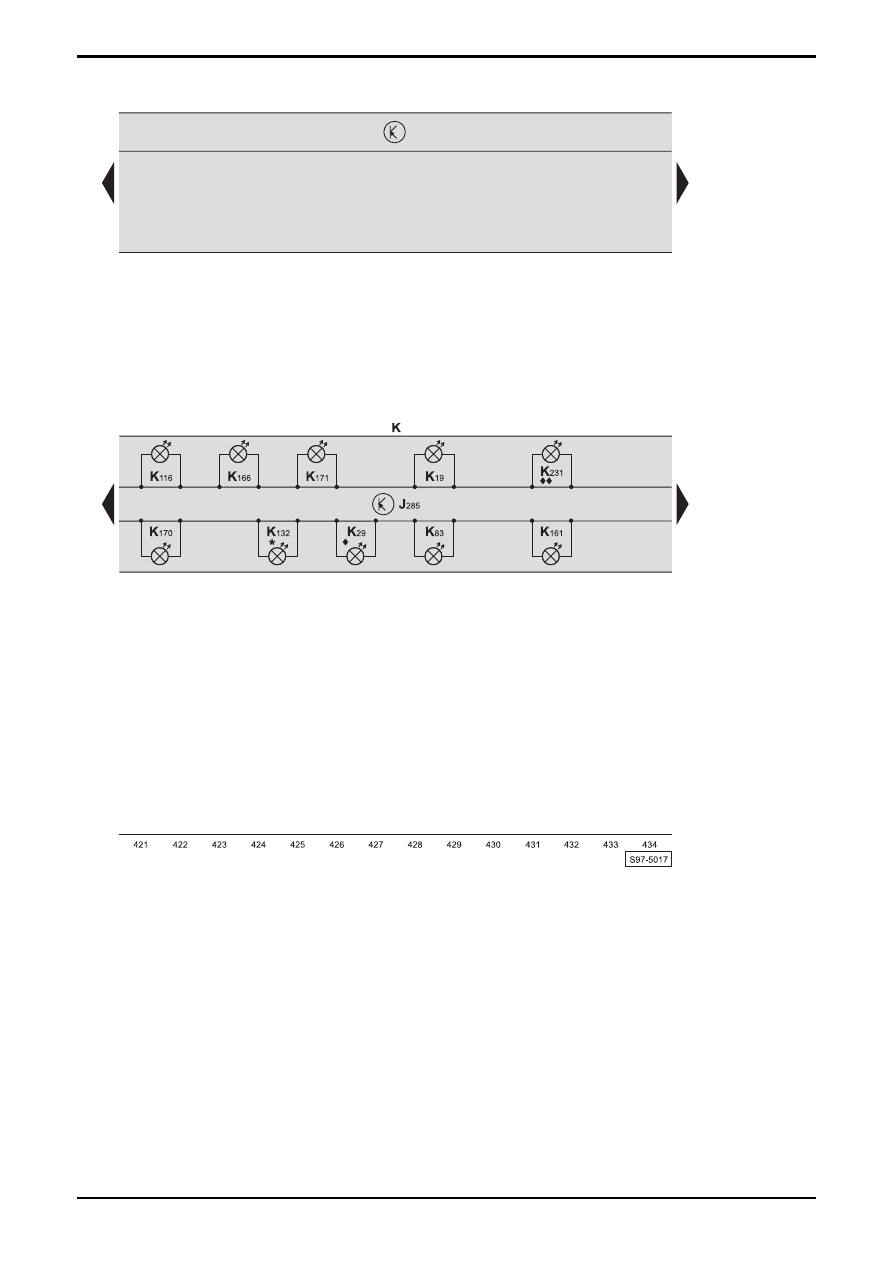

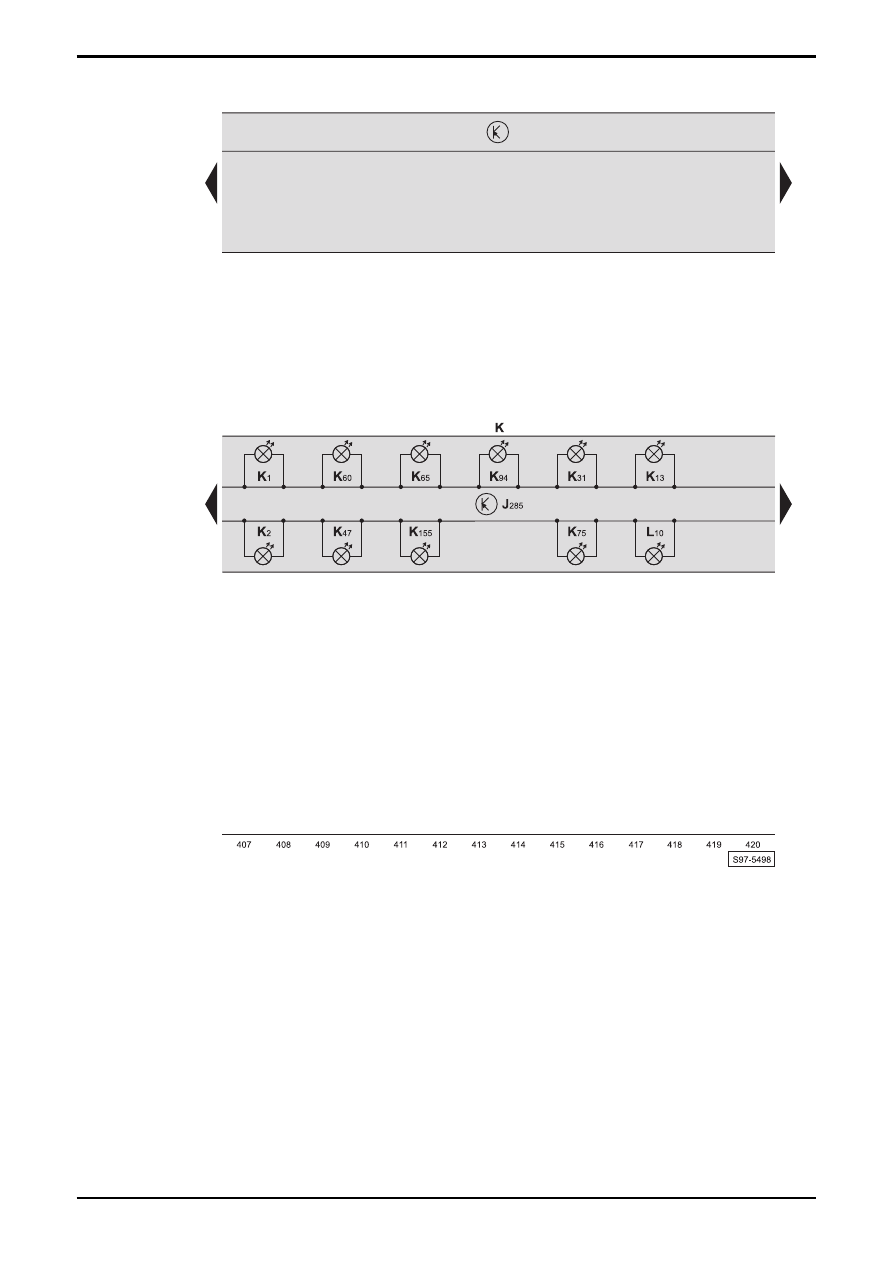

Schalttafeleinsatz, Kontrolllampen

J285  -  Steuergerät im Schalttafeleinsatz
K -

Schalttafeleinsatz

K1 -

Kontrolllampe

für

Fernlicht

K2 -

Kontrolllampe

für

Generator

K13 -

Kontrolllampe

für

Nebelschlussleuchte

K31 -

Kontrolllampe

für

GRA

K47 -

Kontrolllampe

für

ABS

K60 -

Kontrolllampe

für

Abblendlicht

K65

-  Kontrolllampe für Blinker links

K75 -

Kontrolllampe

für

Airbag

K94

-  Kontrolllampe für Blinker rechts

K155 - Kontrolllampe

für

ASR/ESP

L10 -

Lampen

für

Schalttafeleinsatzbeleuchtung

OCTAVIA II

 Stromlaufplan

Nr.1/37

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Schalttafeleinsatz, Kontrolllampen

J285  -  Steuergerät im Schalttafeleinsatz
K -

Schalttafeleinsatz

K19

-  Kontrolllampe für Sicherheitsgurt-Warnsystem

K29 -

Kontrolllampe

für

Vorglühzeit

K83 -

Abgas-Warnleuchte

K116  -  Kontrolllampe für Heckklappe entriegelt
K132 - Fehlerlampe

für

elektrische

Gasbetätigung

K161  -  Kontrolllampe für elektromechanische Servolenkung
K166  -  Kontrolllampe für offene Türen
K170 - Kontrolllampe

für

Lampenausfall

K171  -  Kontrolllampe für offene Motorhaube
K231 - Kontrollampe

für

Dieselpartikelfilter

*

 -

bei

Benzinmotoren

♦ -

bei

Dieselmotoren

♦♦ -

bei

Fahrzeugen

mit

Dieselpartikelfilter

Nr.1/38

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

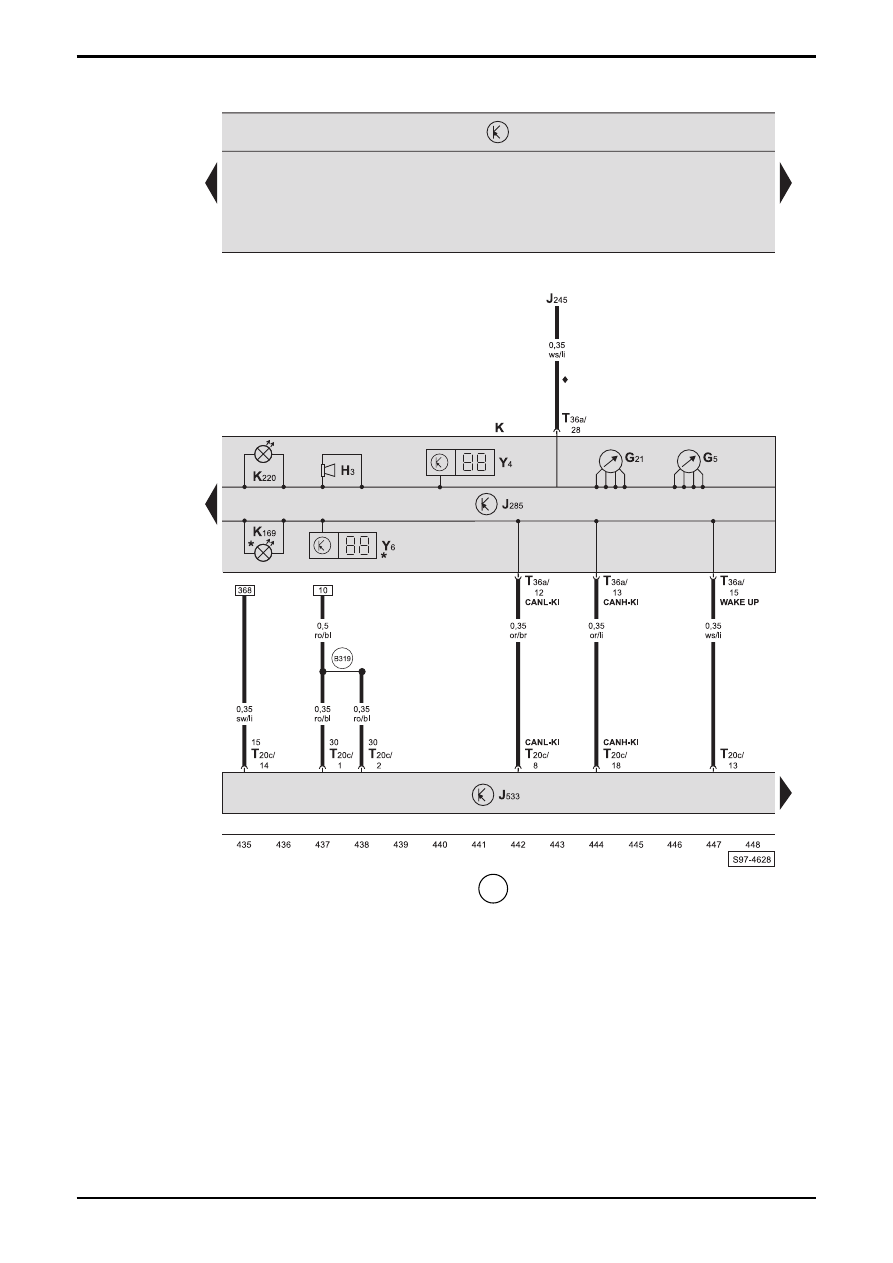

Schalttafeleinsatz, Kontrolllampen, Drehzahlmesser, Geschwindigkeitsmesser, Wegstreckenanzeige, Summer/
Gong, Wählhebelpositionsanzeige, Diagnose-Interface für Datenbus

G5 -

Drehzahlmesser

G21 -

Geschwindigkeitsmesser

H3 -

Summer/

Gong

J245 - Steuergerät

für

Schiebedachverstellung

J285  -  Steuergerät im Schalttafeleinsatz
J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

K -

Schalttafeleinsatz

K169 - Kontrolllampe

für

Wählhebelsperre

K220  -  Kontrolllampe für Reifendruckkontrollanzeige
T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz
Y4 -

Wegstreckenanzeige

Y6 -

Wählhebelpositionsanzeige

 B319

- Plusverbindung -5- (30a), im Leitungsstrang

Innenraum

*



-  nur bei Fahrzeugen mit autom. Getriebe

♦

-  nur bei Fahrzeugen mit elektrischem Schiebedach

OCTAVIA II

 Stromlaufplan

Nr.1/39

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

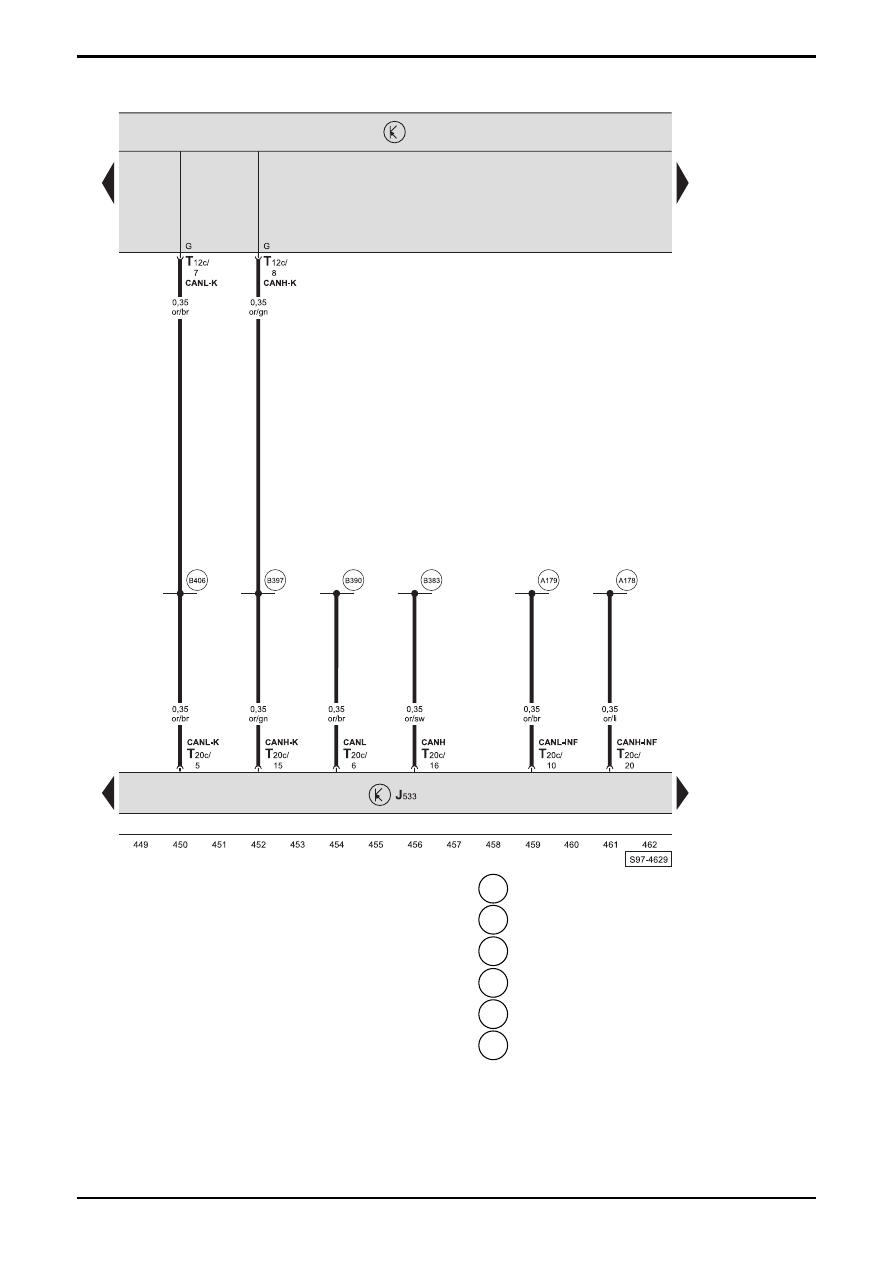

Diagnose-Interface für Datenbus

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

T12c  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

 A178

- Verbindung (CAN-H, Infotainment), im

Schalttafelleitungsstrang

 A179

- Verbindung (CAN-L, Infotainment), im

Schalttafelleitungsstrang

 B383

-  Verbindung -1- (CAN-H, Antrieb), im Leitungsstrang

Innenraum

 B390

-  Verbindung -1- (CAN-L, Antrieb), im Leitungsstrang

Innenraum

 B397

-  Verbindung -1- (CAN-H, Komfort), im Leitungsstrang

Innenraum

 B406

-  Verbindung -1- (CAN-L, Komfort), im Leitungsstrang

Innenraum
