Skoda Octavia II: Elektrische Schaltungen - Teil 16

Nr.1/40

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

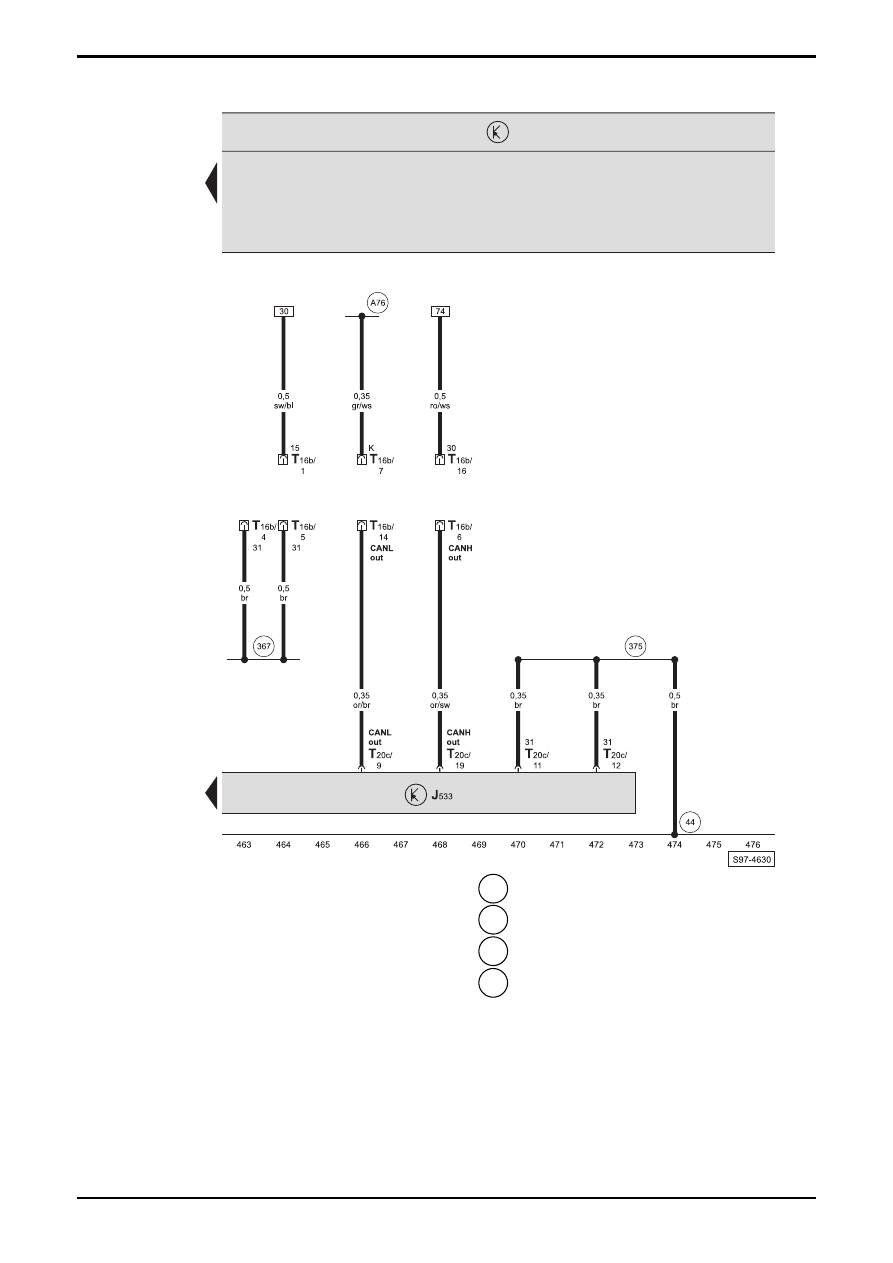

Diagnose-Interface für Datenbus, Steckverbindung für Diagnoseanschluss

J533  -  Diagnose-Interface für Datenbus, unter Schalttafel

Mitte

T16b  -  Steckverbindung, 16-fach, für Diagnoseanschluss,

unter Schalttafel links

T20c  -  Steckverbindung, 20-fach, am Diagnose-Interface für

Datenbus

  44

-  Massepunkt -1-, an der A-Säule links, unten

  367  -  Masseverbindung -2-, im Leitungsstrang Innenraum

  375  -  Masseverbindung -10-, im Leitungsstrang Innenraum

 A76  -  Verbindung (K-Diagnoseleitung), im

Schalttafelleitungsstrang

OCTAVIA II

 Stromlaufplan

Nr.2/1

Ausgabe 11.06
S00.5725.00.00

1,4 l - Magneti Marelli 4HV/59 kW, Motorkennbuchstaben BUD,
ab Mai 2006

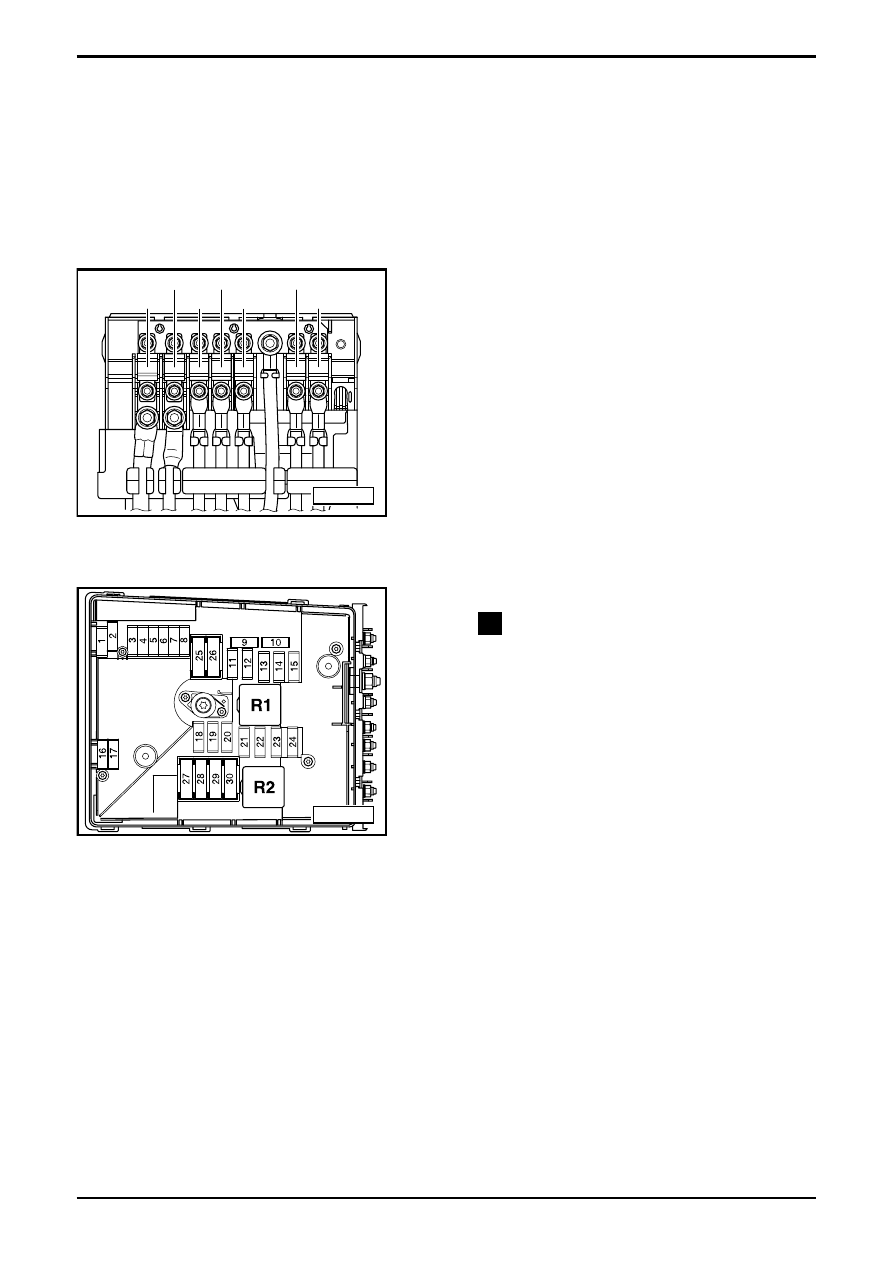

E-Box - Vorderseite:

E-Box:

Relaisplatzbelegung



R1

 - Hauptrelais

für

Elektroantrieb

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

SA1

SA3 SA5

SA7

SA2 SA4

SA6

S97-4853

S97-4853

S97-4854

Nr.2/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

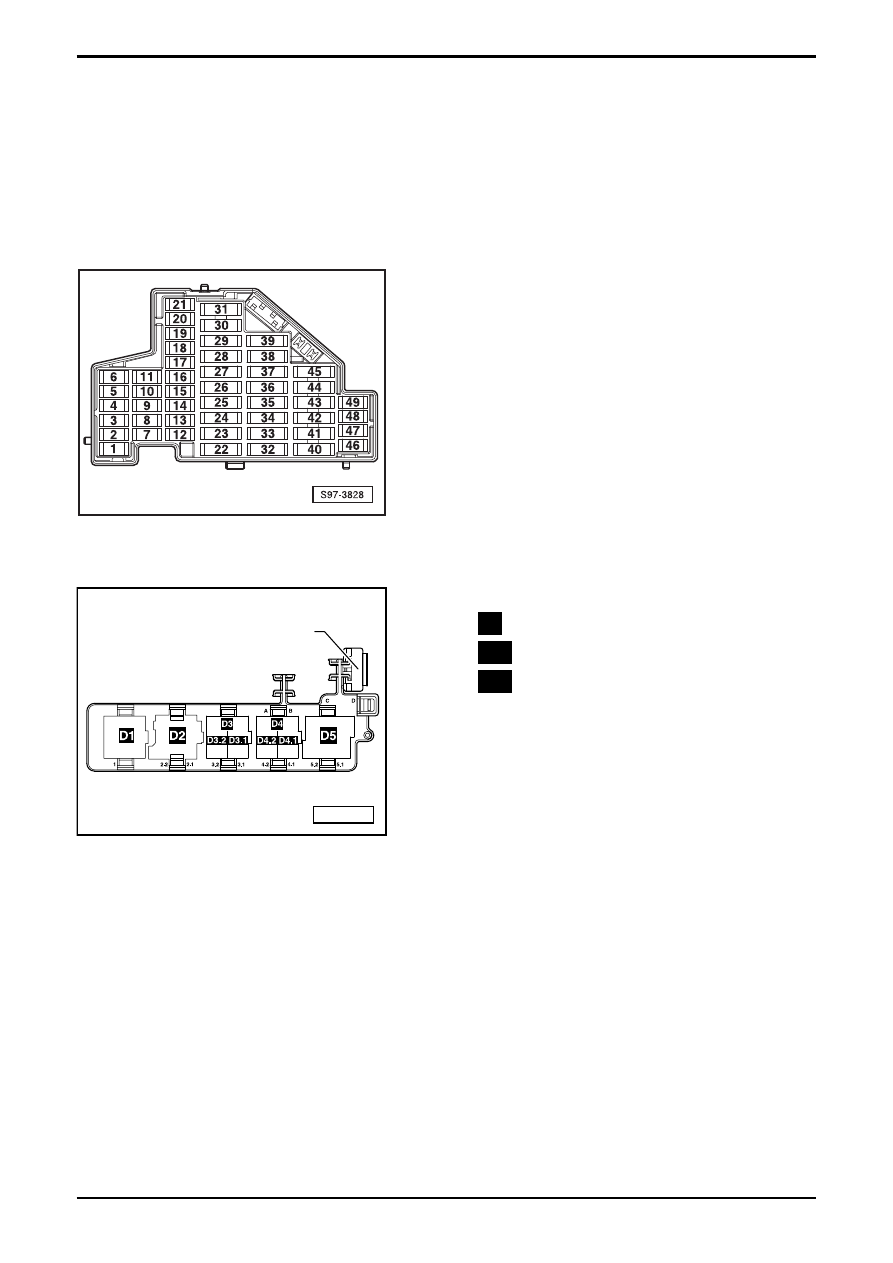

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Zusatzrelaishalter unter Schalttafel:

D

S97-4855

Relaisplatzbelegung



D2

  -  Relais für Spannungsversorgung Klemme 50



D4.1

 - Relais für Kraftstoffvorlauf



D4.2

 - Kraftstoffpumpenrelais

OCTAVIA II

 Stromlaufplan

Nr.2/3

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

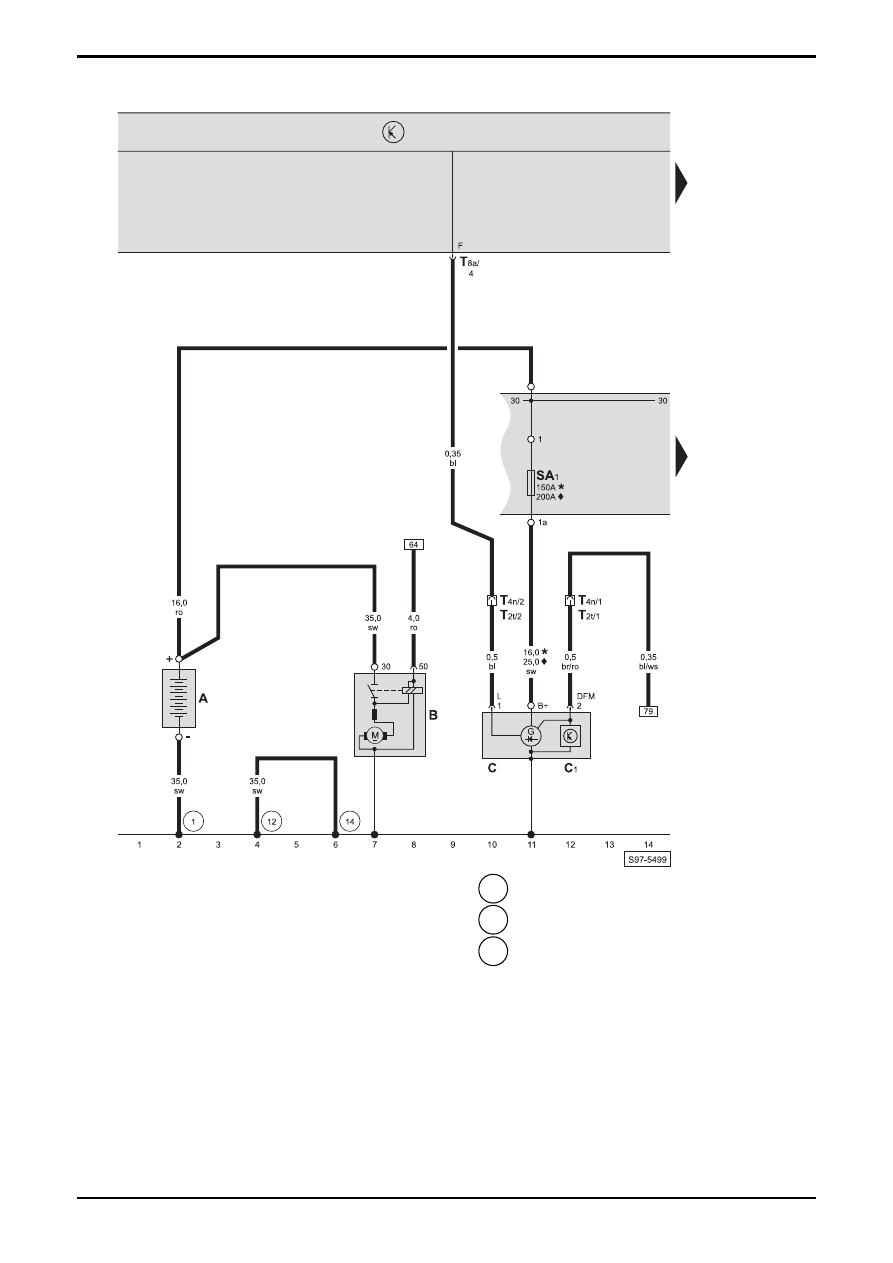

Batterie, Anlasser, Drehstromgenerator, E-Box

A -

Batterie

B -

Anlasser

C -

Drehstromgenerator

C1 -

Spannungsregler

SA1

-  Sicherung -1- (30), in der E-Box

T2t

-  Steckverbindung, 2-fach, im Motorraum vorn links

(bei Fahrzeugen mit Heizung)

T4n

-  Steckverbindung, 4-fach, im Motorraum vorn links

(bei Fahrzeugen mit Climatic / Climatronic)

T8a

-  Steckverbindung, 8-fach, am Steuergerät für Bordnetz

(schwarz)

 1  - Masseband,

Batterie

-

Aufbau

  12

-  Massepunkt, im Motorraum links (am Längsträger)

 14  - Massepunkt, am Getriebe

*



-  bei Fahrzeugen mit Drehstromgenerator 90A / 110A

♦ -

bei

Fahrzeugen

mit

Drehstromgenerator

140A
