Skoda Octavia II: Elektrische Schaltungen - Teil 14

Nr.1/32

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

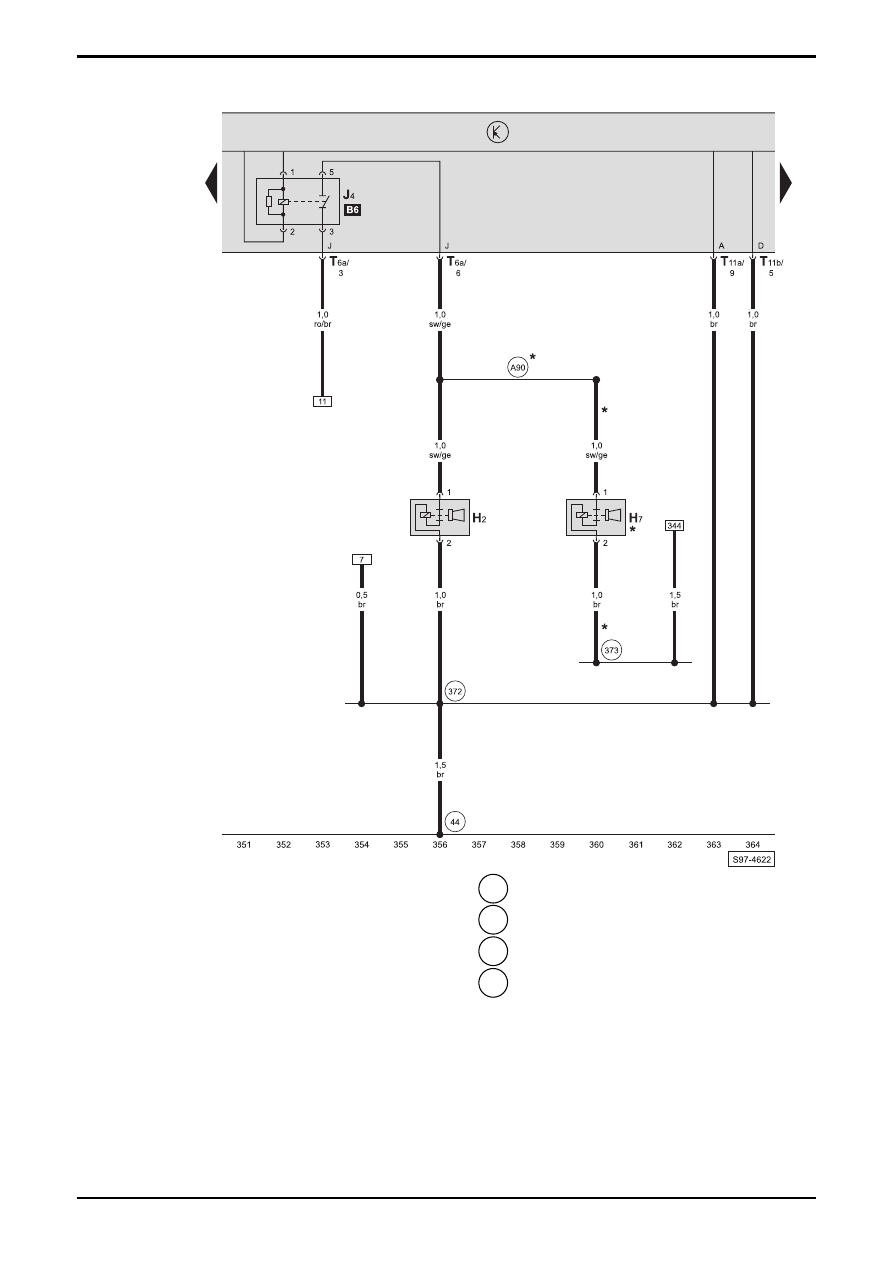

Signalhorn, Relais für Signalhorn

H2 -

Hochtonhorn

H7 -

Tieftonhorn

J4

-  Relais für Signalhorn, am Steuergerät für Bordnetz

T6a

-  Steckverbindung, 6-fach, am Steuergerät für Bordnetz

(schwarz)

T11a  -  Steckverbindung, 11-fach, am Steuergerät für

Bordnetz (schwarz)

T11b  -  Steckverbindung, 11-fach, am Steuergerät für

Bordnetz (braun)

  44

-  Massepunkt -1-, an der A-Säule links, unten

  372  -  Masseverbindung -7-, im Leitungsstrang Innenraum

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

 A90  -  Verbindung (Signalhorn), im Schalttafelleitungsstrang

*



-  nur bei Fahrzeugen mit Sonderausstattung

OCTAVIA II

 Stromlaufplan

Nr.1/33

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

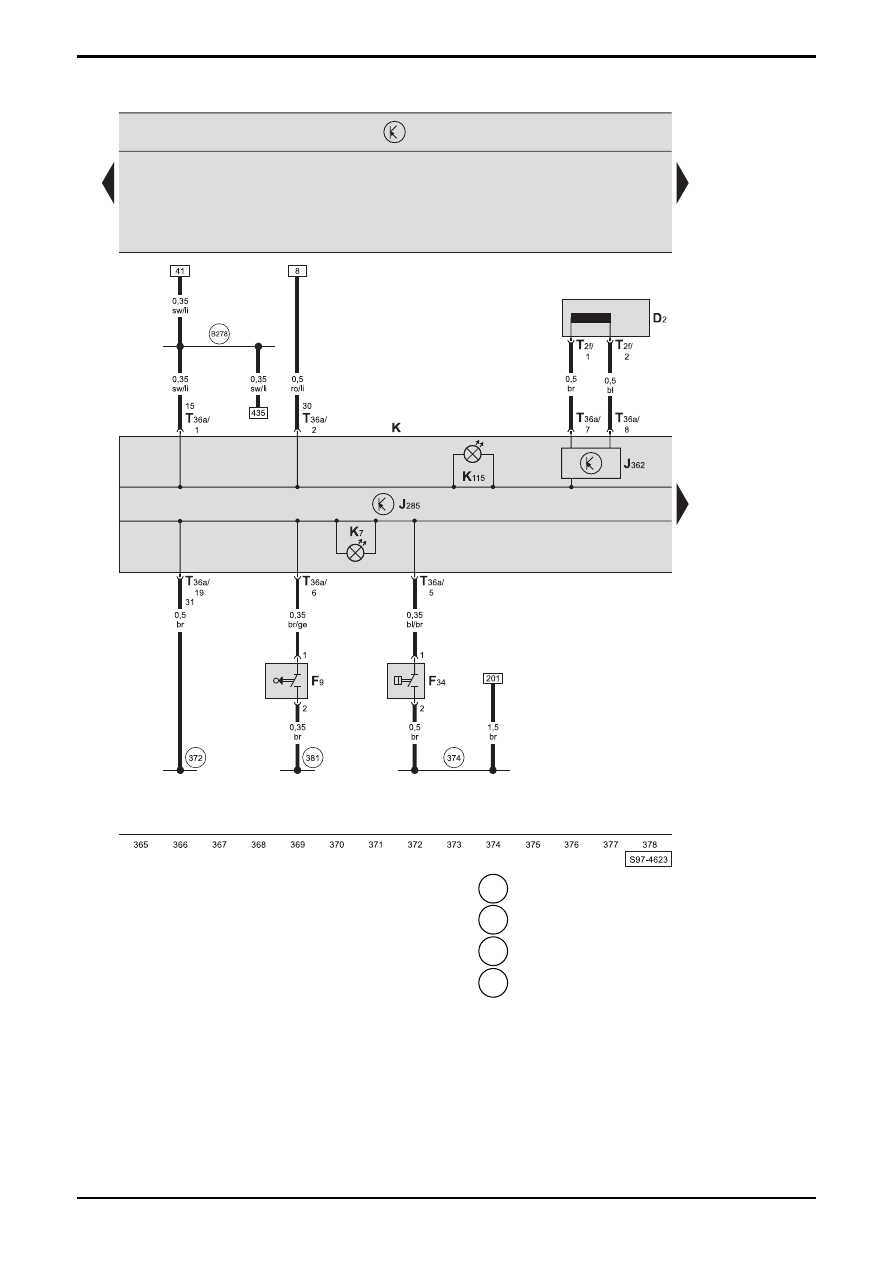

Wegfahrsicherung, Schalttafeleinsatz, Kontrolllampen, Schalter für Handbremskontrolle, Warnkontakt für
Bremsflüssigkeitsstand

D2 -

Lesespule

für

Wegfahrsicherung

(am

Zündanlassschalter)

F9 -

Schalter

für

Handbremskontrolle

F34 -

Warnkontakt

für

Bremsflüssigkeitsstand

J285  -  Steuergerät im Schalttafeleinsatz
J362 - Steuergerät

für

Wegfahrsicherung

K -

Schalttafeleinsatz

K7

-  Kontrolllampe für Bremsflüssigkeitsstand und

Handbremse

K115 - Kontrolllampe

für

Wegfahrsperre

T2f

-  Steckverbindung, 2-fach, an der Lesespule für

Wegfahrsicherung

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

  372  -  Masseverbindung -7-, im Leitungsstrang Innenraum

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

  381  -  Masseverbindung -16-, im Leitungsstrang Innenraum

 B278

- Plusverbindung -2- (15a), im Leitungsstrang

Innenraum

Nr.1/34

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

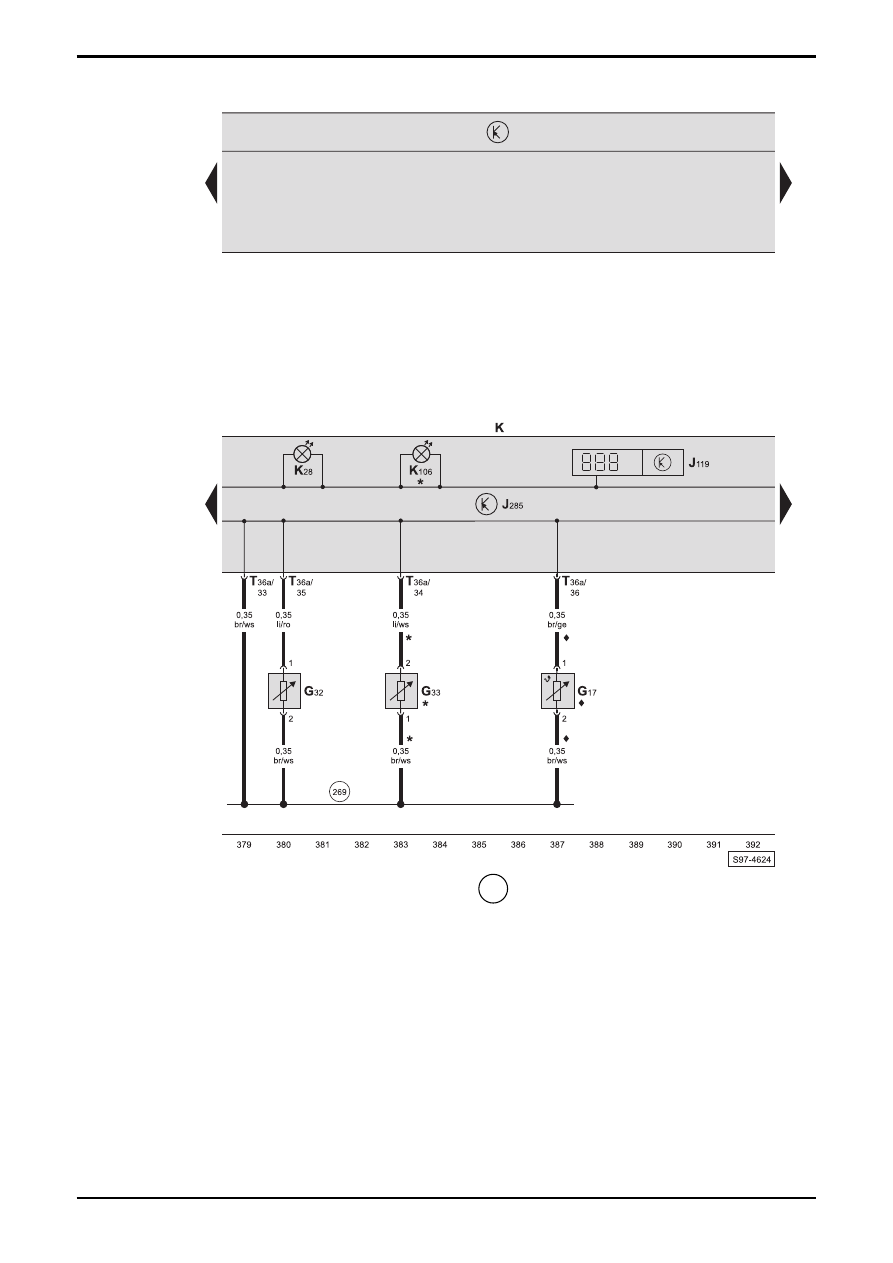

Schalttafeleinsatz, Kontrolllampen, Multifunktionsanzeige (MFA), Geber für Kühlmittelmangelanzeige, Geber für
Scheibenwaschwasserstand, Temperaturfühler für Außentemperatur

G17

-  Temperaturfühler für Außentemperatur, unter dem

Stoßfänger vorne

G32

-  Geber für Kühlmittelmangelanzeige

G33

-  Geber für Scheibenwaschwasserstand

J119 - Multifunktionsanzeige
J285  -  Steuergerät im Schalttafeleinsatz
K -

Schalttafeleinsatz

K28

-  Kontrolllampe für Kühlmitteltemperatur und

Kühlmittelmangelanzeige

K106 - Kontrolllampe

für

Waschwassermangel

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

 269  -  Masseverbindung (Gebermasse) -1-, im

Schalttafelleitungsstrang

*



-  nur bei Fahrzeugen mit Sonderausstattung

♦ -

nur

bei

Fahrzeugen

mit

Multifunktionsanzeige

(MFA)

und oder mit Climatronic

OCTAVIA II

 Stromlaufplan

Nr.1/35

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

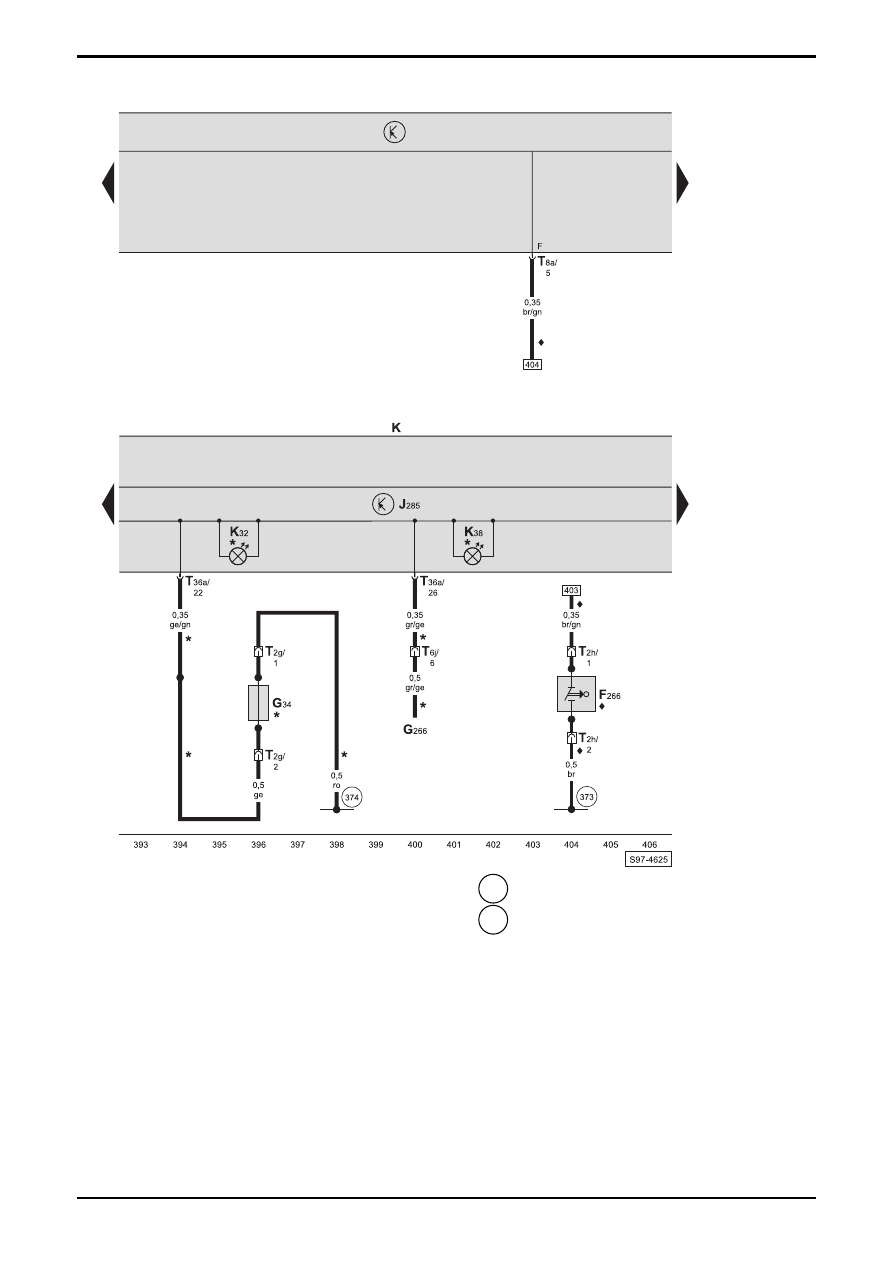

Schalttafeleinsatz, Kontrolllampen, Kontaktschalter für Motorhaube, Geber für Bremsbelagverschleiß

F266 - Kontaktschalter

für

Motorhaube

G34

-  Geber für Bremsbelagverschleiß vorn links

G266 - Geber

für

Ölstand/-temperatur

J285  -  Steuergerät im Schalttafeleinsatz
K -

Schalttafeleinsatz

K32 -

Kontrolllampe

für

Bremsbelag

K38 -

Kontrolllampe

für

Ölstand

T2g

-  Steckverbindung, 2-fach, am Geber für

Bremsbelagverschleiß vorn links

T2h

-  Steckverbindung, 2-fach, am Kontaktschalter für

Motorhaube

T6j

-  Steckverbindung, 6-fach, im Motorraum vorn links

(schwarz)

T8a

-  Steckverbindung, 8-fach, am Steuergerät für Bordnetz

(schwarz)

T36a  -  Steckverbindung, 36-fach, am Schalttafeleinsatz

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

*

 -

nur

bei

Fahrzeugen

mit

Wartungsintervallverlängerung (WIV)

♦

-  nur bei Fahrzeugen mit Sonderausstattung
