Skoda Octavia II: Elektrische Schaltungen - Teil 12

Nr.1/24

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

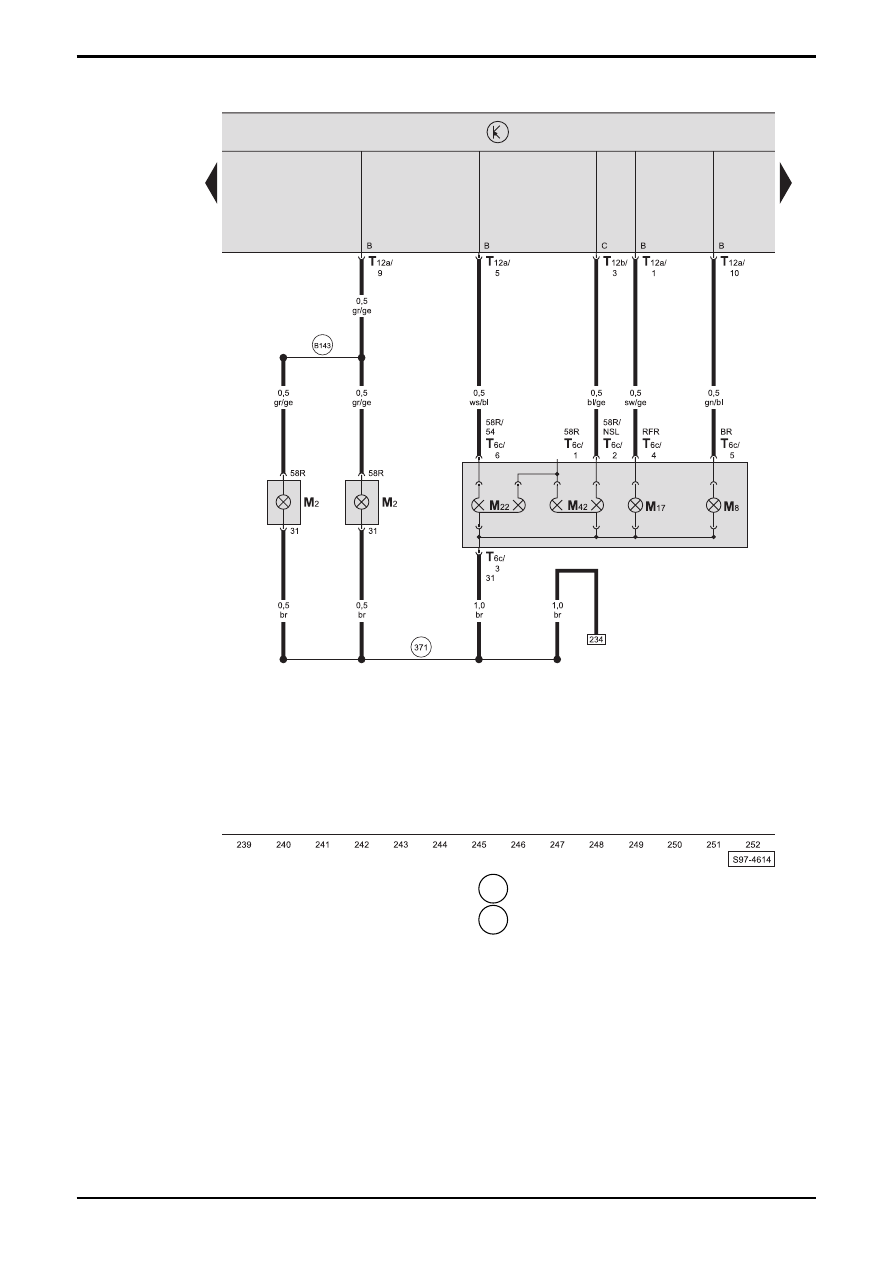

Schlussleuchte rechts (gilt für Fahrzeuge Stufenheck)

M2

-  Lampe für Schlusslicht rechts

M8

-  Lampe für Blinklicht hinten rechts

M17

-  Lampe für Rückfahrlicht rechts

M22

-  Lampe für Schlusslicht und Bremslicht rechts

M42

-  Lampe für Schlusslicht und Nebelschlussleuchte

rechts

T6c

-  Steckverbindung, 6-fach, an der Schlussleuchte

rechts

T12a  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

T12b  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (braun)

  371  -  Masseverbindung -6-, im Leitungsstrang Innenraum

 B143

- Plusverbindung (58R), im Leitungsstrang Innenraum

OCTAVIA II

 Stromlaufplan

Nr.1/25

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

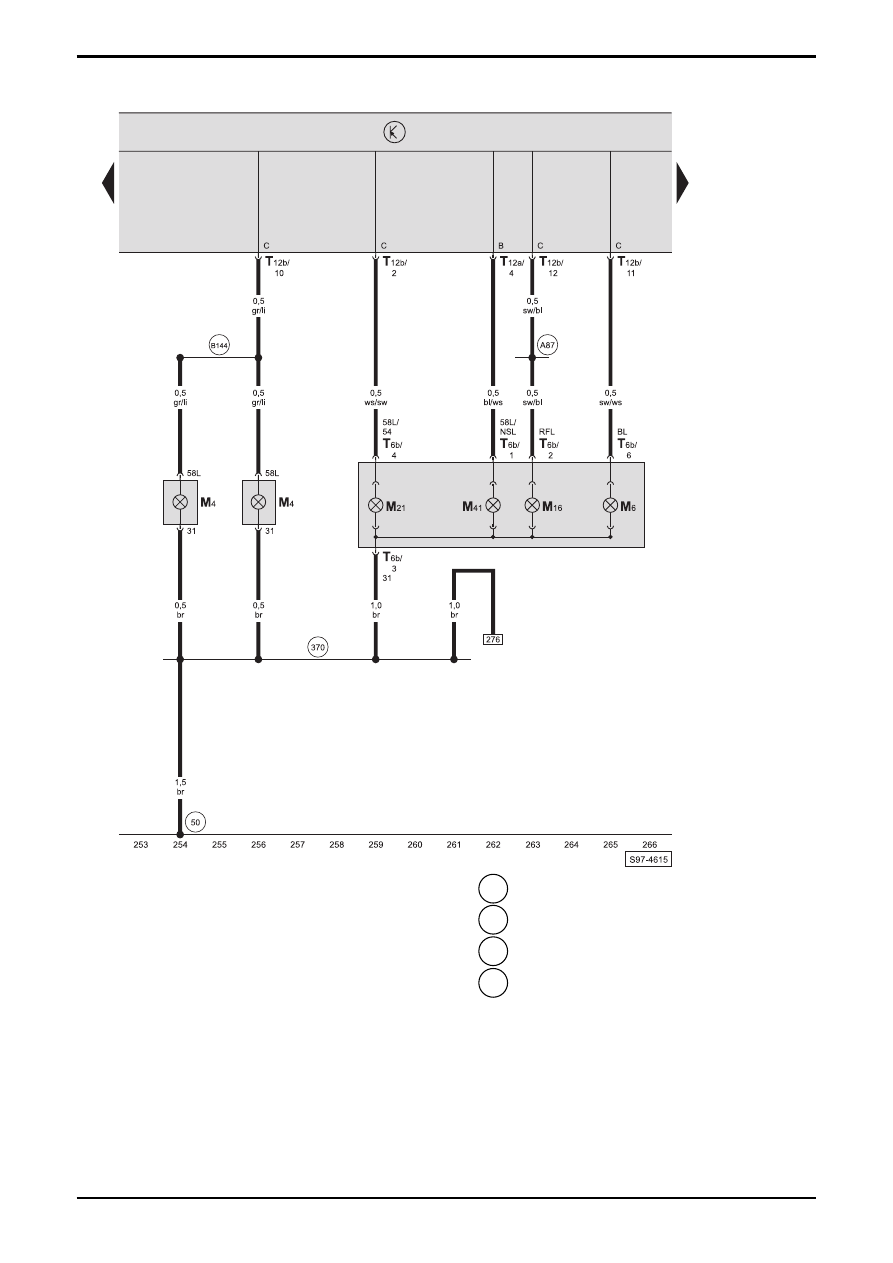

Schlussleuchte links (gilt für Fahrzeuge Combi)

M4

-  Lampe für Schlusslicht links

M6

-  Lampe für Blinklicht hinten links

M16

-  Lampe für Rückfahrlicht links

M21

-  Lampe für Schlusslicht und Bremslicht links

M41

-  Lampe für Schlusslicht und Nebelschlussleuchte links

T6b

-  Steckverbindung, 6-fach, an der Schlussleuchte links

T12a  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

T12b  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (braun)

  50

-  Massepunkt, im Kofferraum links

  370  -  Masseverbindung -5-, im Leitungsstrang Innenraum

 A87  -  Verbindung (Rückfahrleuchten), im

Schalttafelleitungsstrang

 B144

-  Plusverbindung (58L), im Leitungsstrang Innenraum

Nr.1/26

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

Schlussleuchte rechts (gilt für Fahrzeuge Combi)

M2

-  Lampe für Schlusslicht rechts

M8

-  Lampe für Blinklicht hinten rechts

M17

-  Lampe für Rückfahrlicht rechts

M22

-  Lampe für Schlusslicht und Bremslicht rechts

M42

-  Lampe für Schlusslicht und Nebelschlussleuchte

rechts

T6c

-  Steckverbindung, 6-fach, an der Schlussleuchte

rechts

T12a  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

T12b  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (braun)

  371  -  Masseverbindung -6-, im Leitungsstrang Innenraum

 B143

- Plusverbindung (58R), im Leitungsstrang Innenraum

OCTAVIA II

 Stromlaufplan

Nr.1/27

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

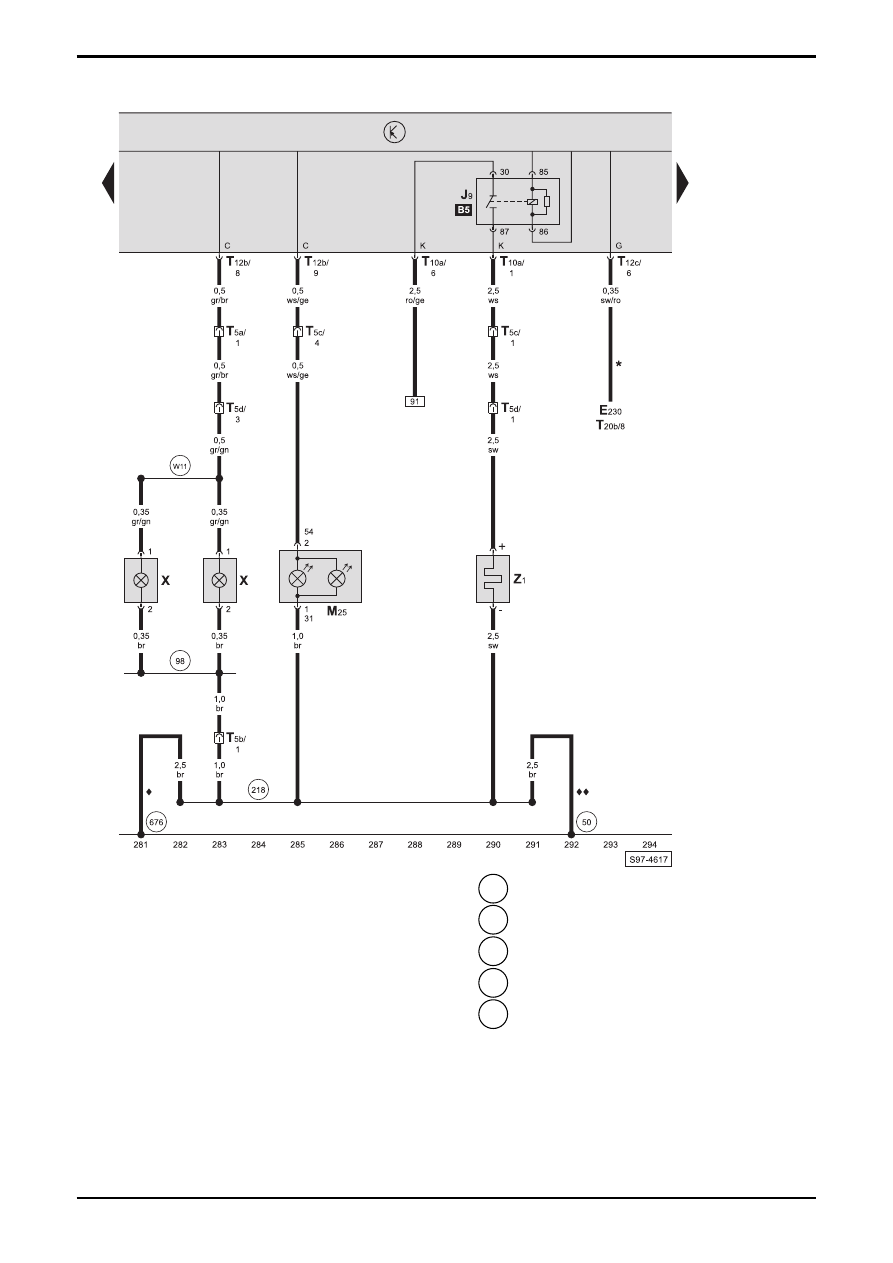

hochgesetztes Bremslicht, Kennzeichenleuchte, Relais für beheizbare Heckscheibe, beheizbare Heckscheibe

E230 - Taster

für

beheizbare

Heckscheibe

J9

-  Relais für beheizbare Heckscheibe, am Steuergerät

für Bordnetz

M25 -

Lampen

für

hochgesetztes

Bremslicht

T5a

-  Steckverbindung, 5-fach, an der C-Säule links (rosa)

T5b

-  Steckverbindung, 5-fach, in der Heckklappe (schwarz)

T5c

-  Steckverbindung, 5-fach, an der C-Säule links

(schwarz)

T5d

-  Steckverbindung, 5-fach, in der Heckklappe (braun)

T10a  -  Steckverbindung, 10-fach, am Steuergerät für

Bordnetz (schwarz)

T12b  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (braun)

T12c  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

T20b  -  Steckverbindung, 20-fach, an der Heiz- und

Frischluftregulierung

X -

Kennzeichenleuchte

Z1 -

beheizbare

Heckscheibe

  50

-  Massepunkt, im Kofferraum links

 98  - Masseverbindung, im Leitungsstrang Heckklappe

 218  -  Masseverbindung, im Verbindungsstrang Heckklappe

  676  -  Massepunkt -2-, im Kofferraum links

 W11

-  Plusverbindung (58), im Leitungsstrang Heckklappe

*

 -

nur

bei

Fahrzeugen

mit

Heizung

♦ -

nur

bei

Fahrzeugen

Stufenheck

♦♦ -

nur

bei

Fahrzeugen

Combi
