Skoda Octavia II: Elektrische Schaltungen - Teil 11

Nr.1/20

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

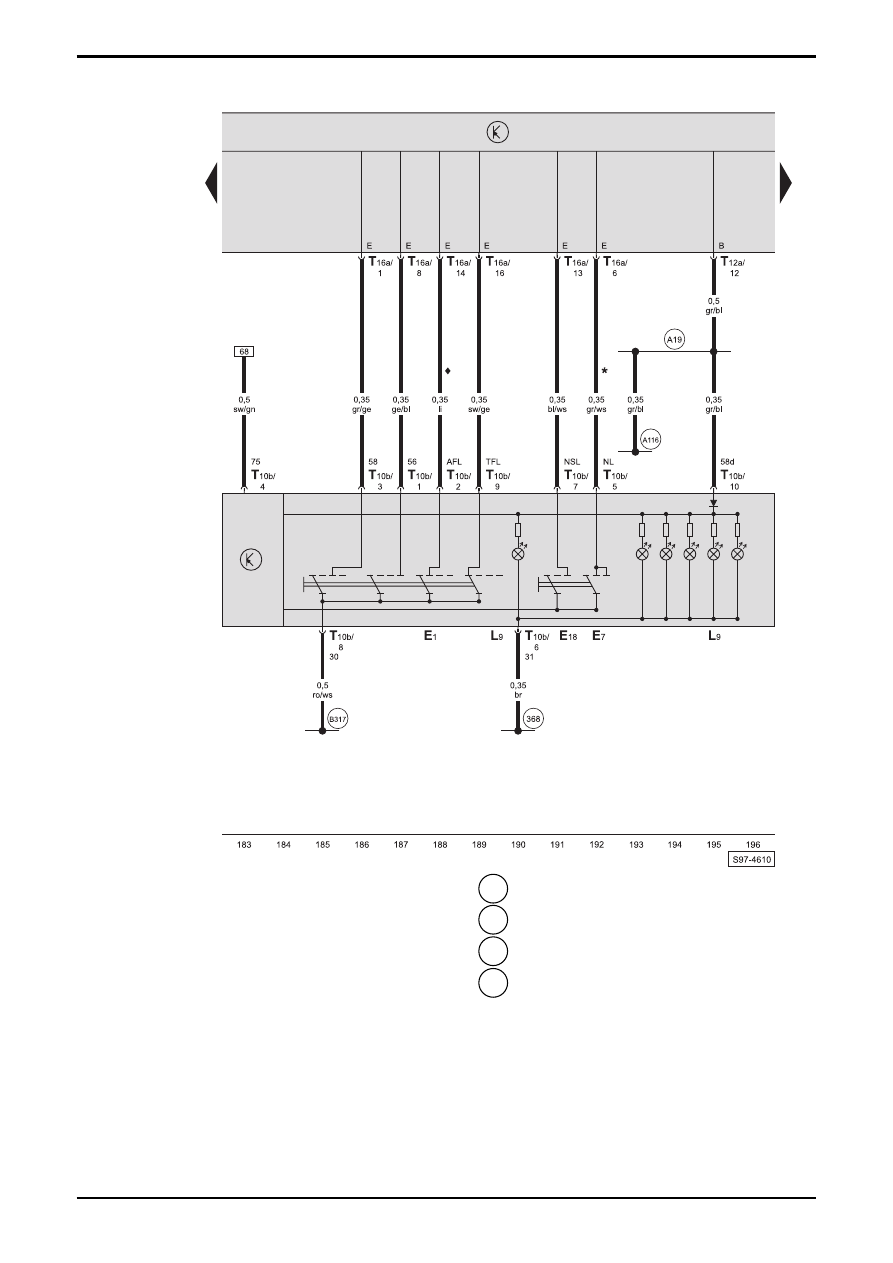

Lichtschalter

E1 -

Lichtschalter

E7 -

Schalter

für

Nebelscheinwerfer

E18 -

Schalter

für

Nebelschlussleuchte

L9 -

Lampe

für

Lichtschalterbeleuchtung

T10b  -  Steckverbindung, 10-fach, am Lichtschalter
T12a  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

T16a  -  Steckverbindung, 16-fach, am Steuergerät für

Bordnetz (schwarz)

  368  -  Masseverbindung -3-, im Leitungsstrang Innenraum

 A19  -  Verbindung (58d), im Schalttafelleitungsstrang

 A116

-  Verbindung -2- (58d), im Schalttafelleitungsstrang

 B317

- Plusverbindung -3- (30a), im Leitungsstrang

Innenraum

*

 -

nur

bei

Fahrzeugen

mit

Nebelscheinwerfer

♦

-  nur bei Fahrzeugen mit automatischer

Fahrlichteinschaltung

OCTAVIA II

 Stromlaufplan

Nr.1/21

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

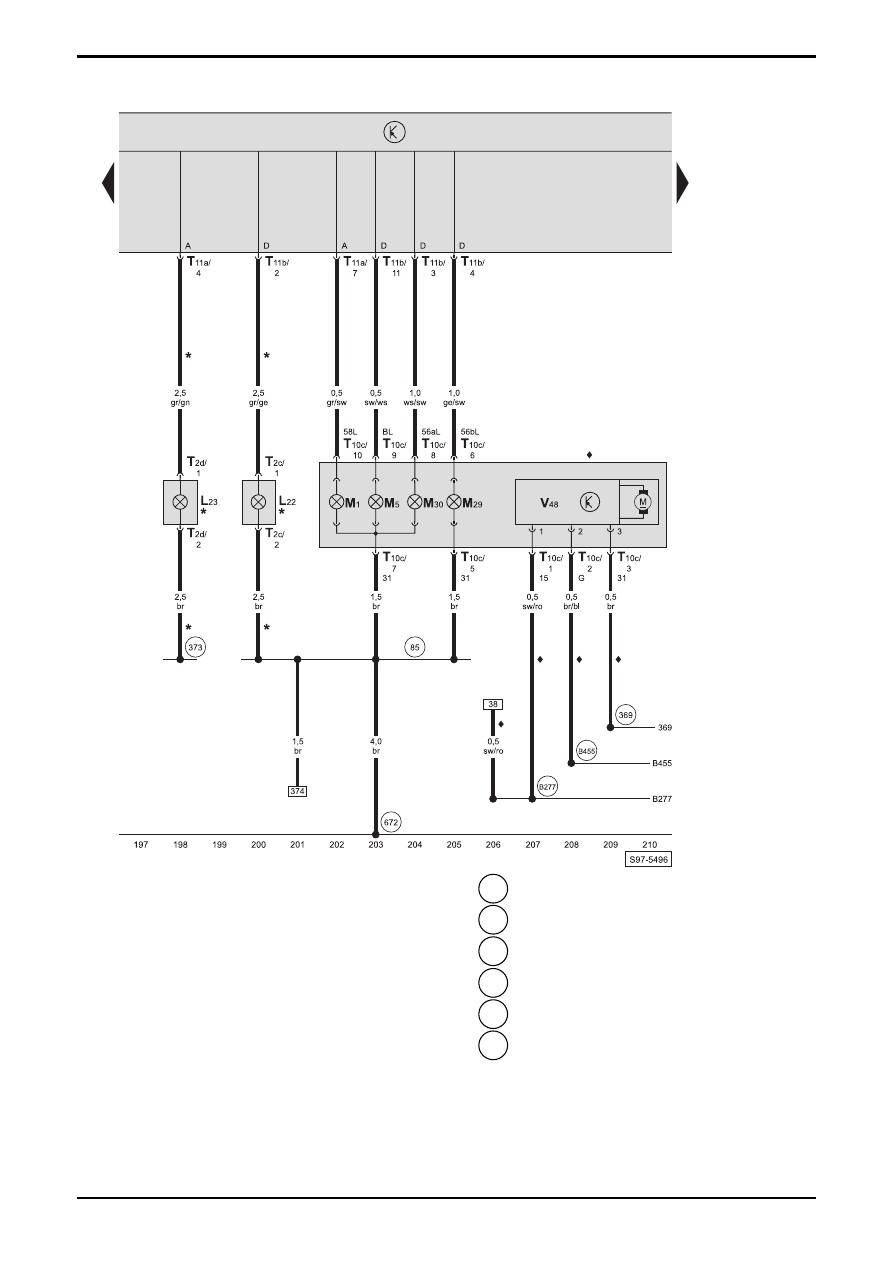

Scheinwerfer links, Nebelscheinwerfer

L22

-  Lampe für Nebelscheinwerfer links

L23

-  Lampe für Nebelscheinwerfer rechts

M1

-  Lampe für Standlicht links

M5

-  Lampe für Blinklicht vorn links

M29

-  Lampe für Abblendlichtscheinwerfer links

M30

-  Lampe für Fernlichtscheinwerfer links

T2c

-  Steckverbindung, 2-fach, am Nebelscheinwerfer links

T2d

-  Steckverbindung, 2-fach, am Nebelscheinwerfer

rechts

T10c  -  Steckverbindung, 10-fach, am Scheinwerfer links
T11a  -  Steckverbindung, 11-fach, am Steuergerät für

Bordnetz (schwarz)

T11b  -  Steckverbindung, 11-fach, am Steuergerät für

Bordnetz (braun)

V48 -

Stellmotor

links

für

Leuchtweitenregelung

  85

-  Masseverbindung -1-, im Leitungsstrang Motorraum

  369  -  Masseverbindung -4-, im Leitungsstrang Innenraum

  373  -  Masseverbindung -8-, im Leitungsstrang Innenraum

  672  -  Massepunkt -2-, im Motorraum links (am Längsträger)

 B277

- Plusverbindung -1- (15a), im Leitungsstrang

Innenraum

 B455

- Verbindung (Leuchtweitenregelung), im

Leitungsstrang Innenraum

*

 -

nur

bei

Fahrzeugen

mit

Nebelscheinwerfer

♦

-  gilt nicht für Fahrzeuge mit Gasentladungslampen

Nr.1/22

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

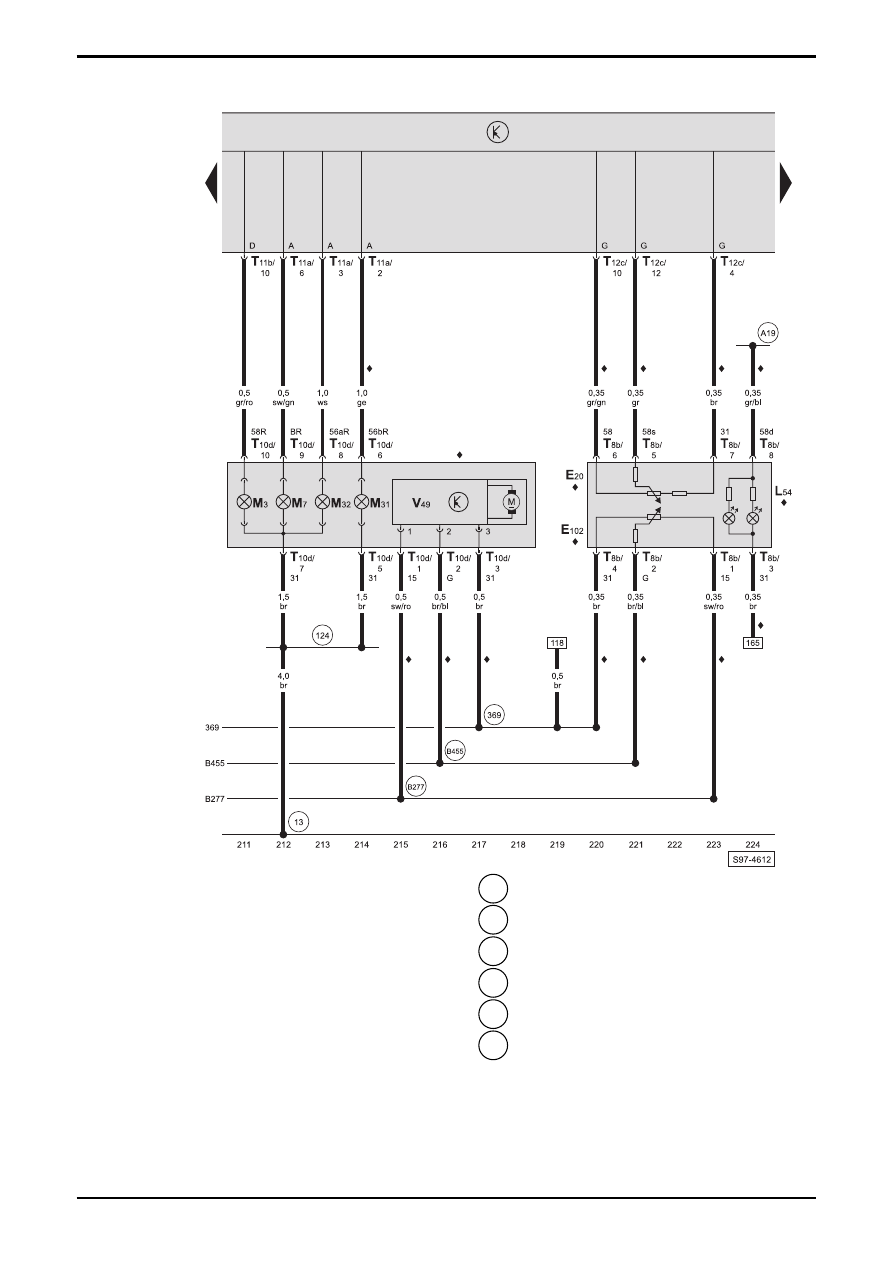

Scheinwerfer rechts, Regler für Beleuchtung - Schalter und Instrumente, Einsteller für Leuchtweitenregelung

E20

-  Regler für Beleuchtung - Schalter und Instrumente

E102 - Einsteller

für

Leuchtweitenregelung

L54

-  Lampe für Beleuchtung/ Einsteller für

Leuchtweitenregelung

M3

-  Lampe für Standlicht rechts

M7

-  Lampe für Blinklicht vorn rechts

M31

-  Lampe für Abblendlichtscheinwerfer rechts

M32

-  Lampe für Fernlichtscheinwerfer rechts

T8b

-  Steckverbindung, 8-fach, am Regler für Beleuchtung

und Einsteller für Leuchtweitenregelung

T10d  -  Steckverbindung, 10-fach, am Scheinwerfer rechts
T11a  -  Steckverbindung, 11-fach, am Steuergerät für

Bordnetz (schwarz)

T11b  -  Steckverbindung, 11-fach, am Steuergerät für

Bordnetz (braun)

T12c  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

V49 -

Stellmotor

rechts

für

Leuchtweitenregelung

  13

-  Massepunkt, im Motorraum rechts (am Längsträger)

 124  -  Masseverbindung, im Leitungsstrang Motorraum

rechts

  369  -  Masseverbindung -4-, im Leitungsstrang Innenraum

 A19  -  Verbindung (58d), im Schalttafelleitungsstrang

 B277

- Plusverbindung -1- (15a), im Leitungsstrang

Innenraum

 B455

- Verbindung (Leuchtweitenregelung), im

Leitungsstrang Innenraum

♦

-  gilt nicht für Fahrzeuge mit Gasentladungslampen

OCTAVIA II

 Stromlaufplan

Nr.1/23

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

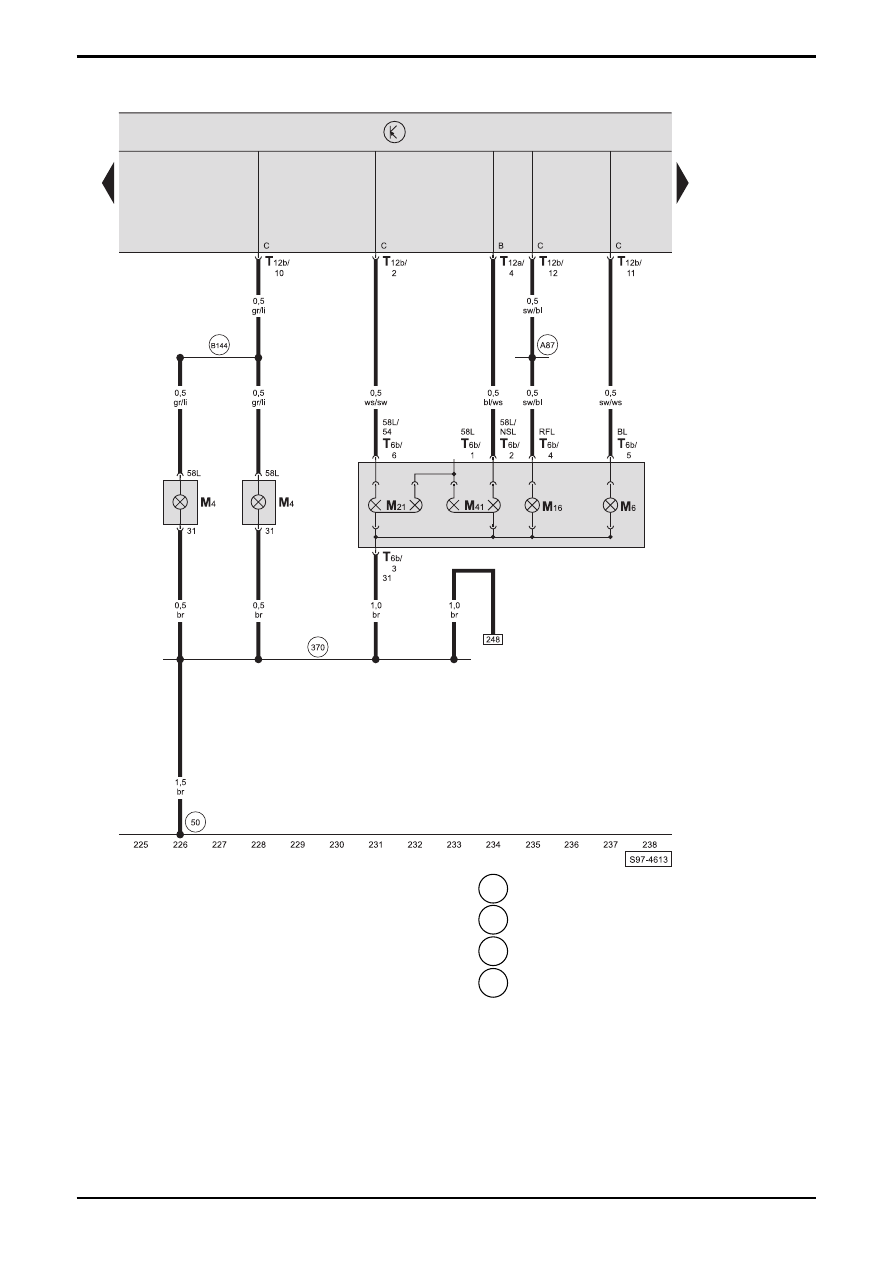

Schlussleuchte links (gilt für Fahrzeuge Stufenheck)

M4

-  Lampe für Schlusslicht links

M6

-  Lampe für Blinklicht hinten links

M16

-  Lampe für Rückfahrlicht links

M21

-  Lampe für Schlusslicht und Bremslicht links

M41

-  Lampe für Schlusslicht und Nebelschlussleuchte links

T6b

-  Steckverbindung, 6-fach, an der Schlussleuchte links

T12a  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

T12b  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (braun)

  50

-  Massepunkt, im Kofferraum links

  370  -  Masseverbindung -5-, im Leitungsstrang Innenraum

 A87  -  Verbindung (Rückfahrleuchten), im

Schalttafelleitungsstrang

 B144

-  Plusverbindung (58L), im Leitungsstrang Innenraum
