Skoda Octavia II: Elektrische Schaltungen - Teil 9
Nr.1/12

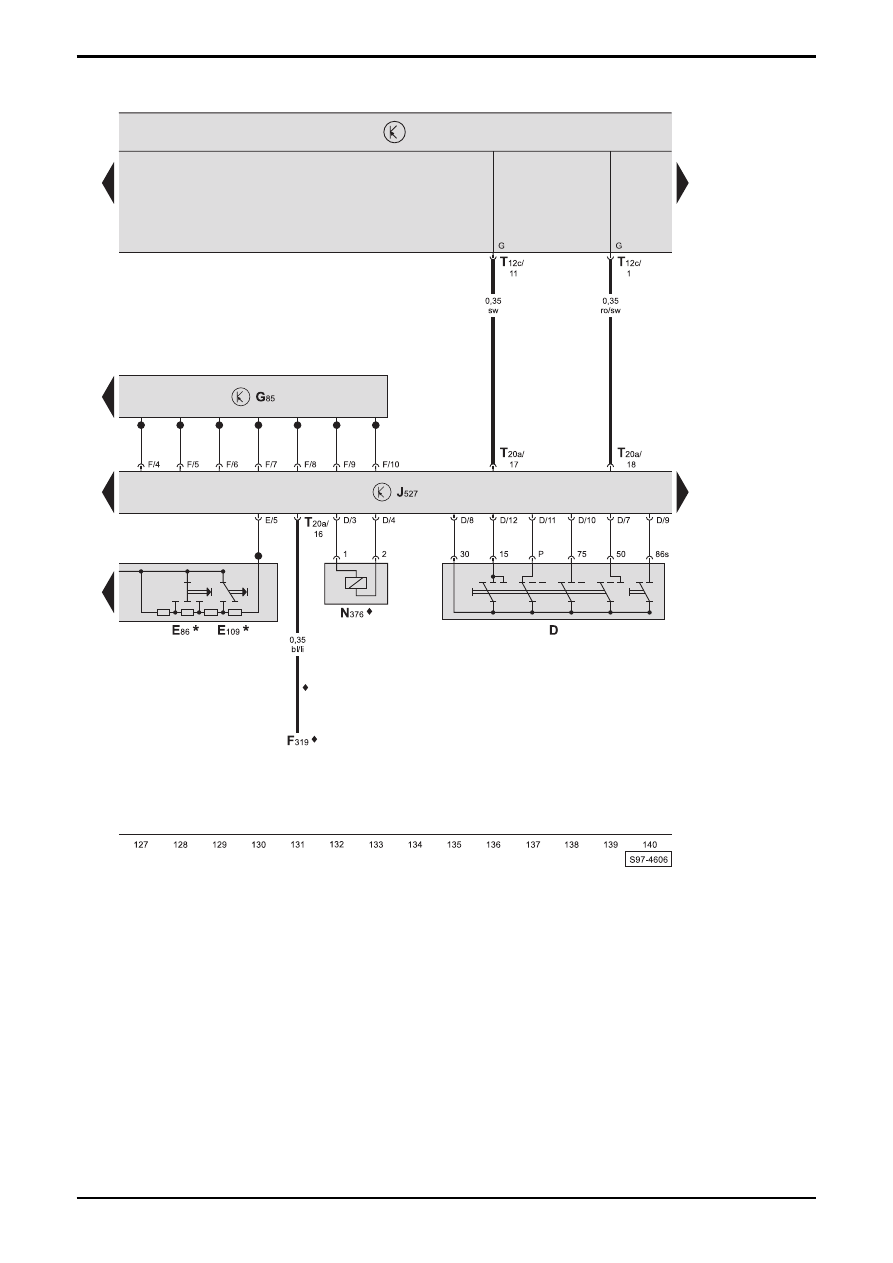

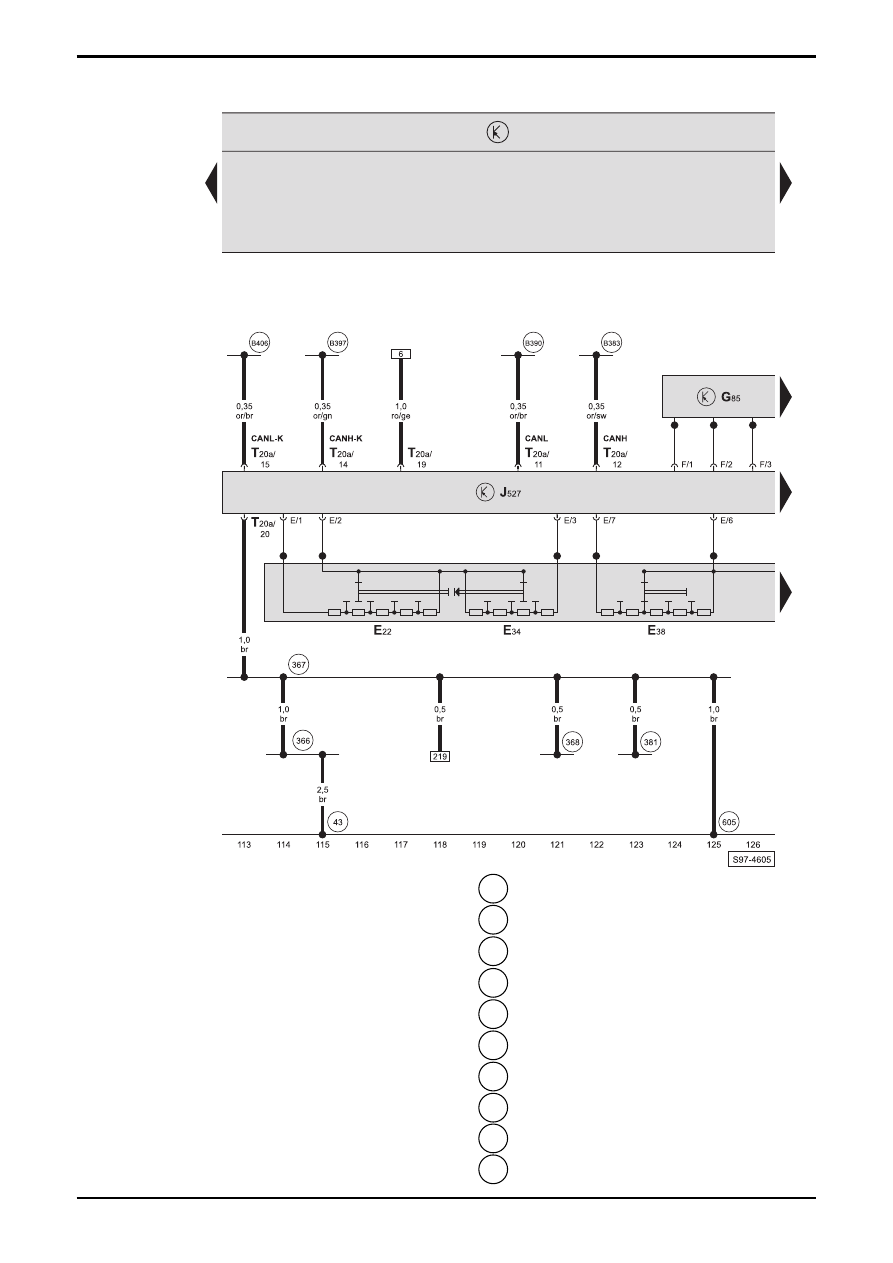

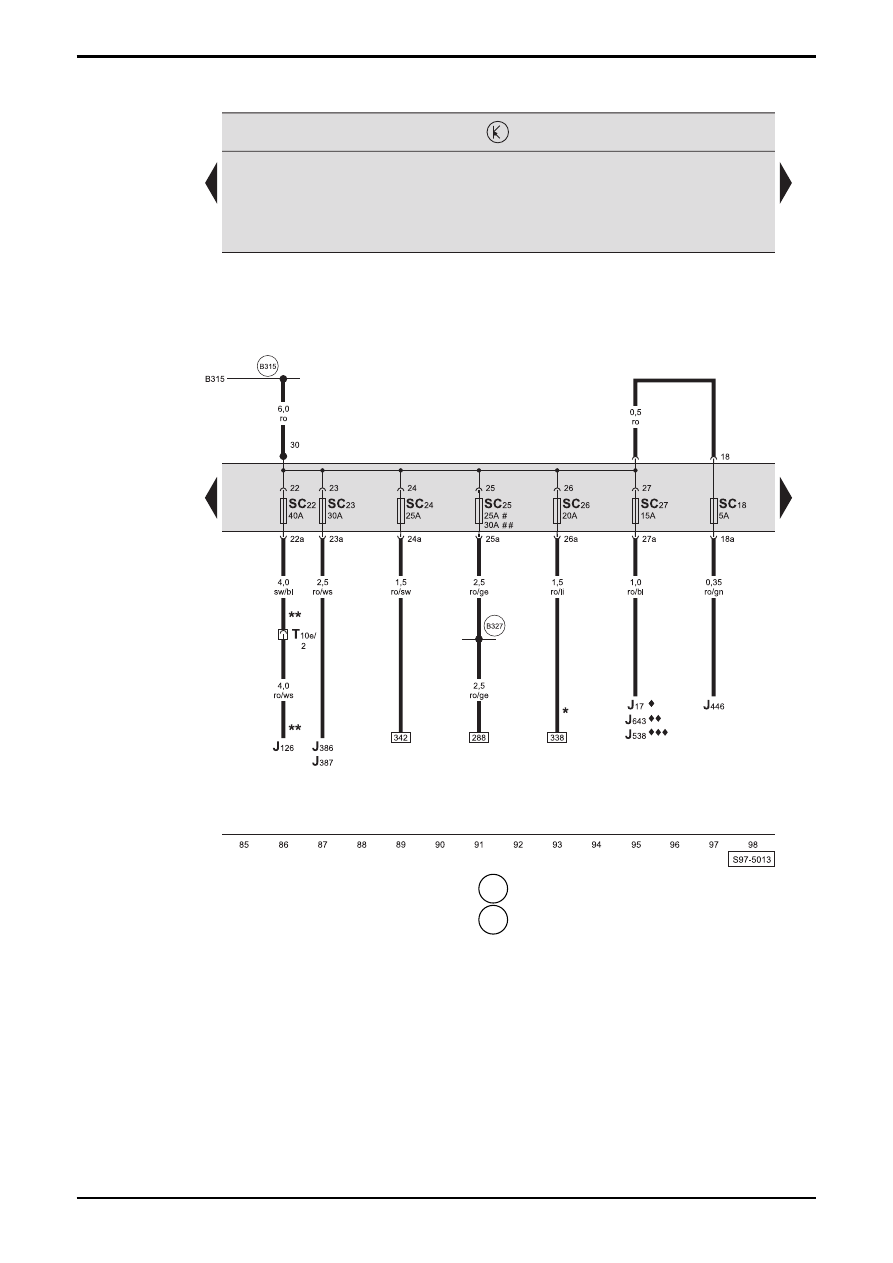

Stromlaufplan
OCTAVIA II
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

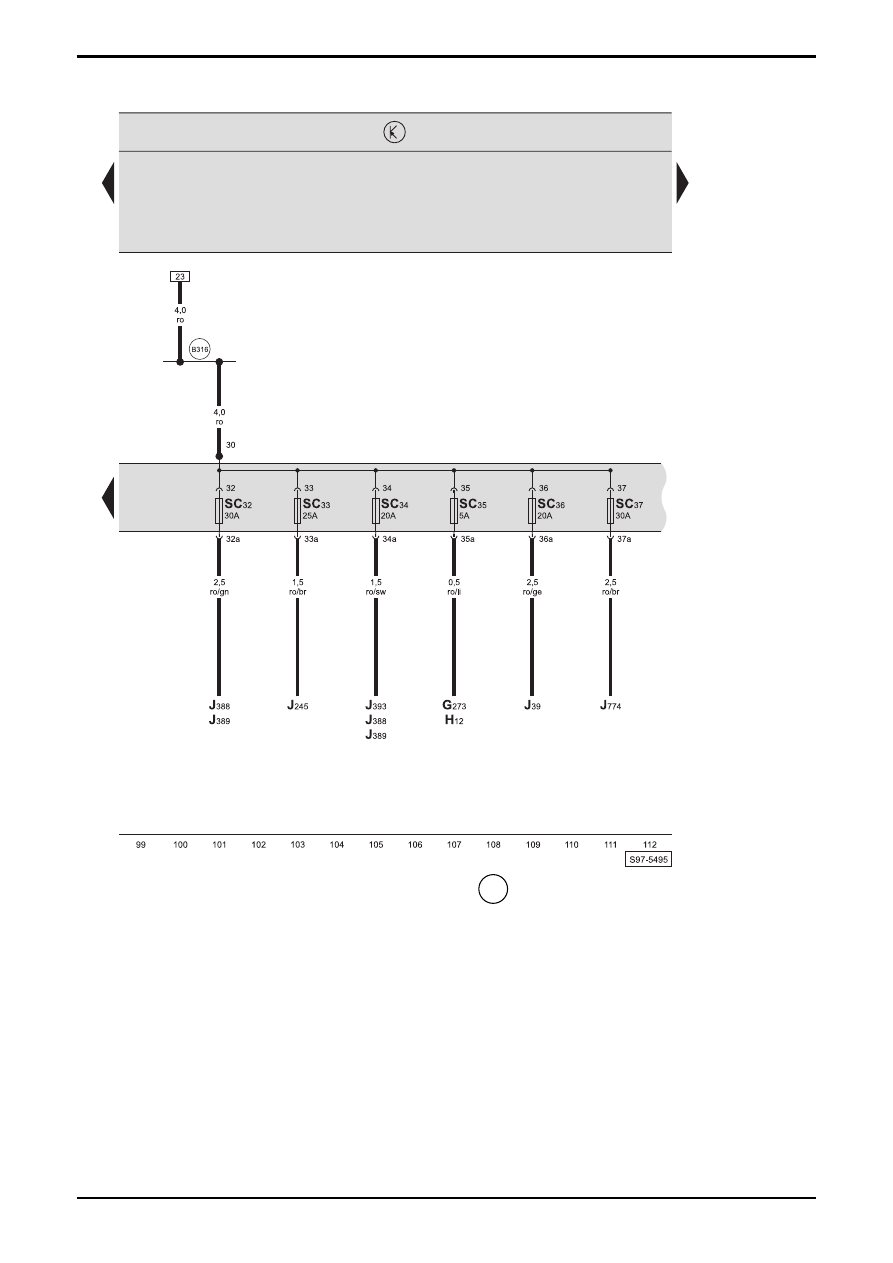

Sicherungshalter
J17
- Kraftstoffpumpenrelais, am Zusatzrelaishalter unter
Schalttafel
J126 - Steuergerät
für
Frischluftgebläse
J386 - Türsteuergerät
Fahrerseite
J387 - Türsteuergerät
Beifahrerseite
J446 - Steuergerät für Einparkhilfe, im Kofferraum links
J538 - Steuergerät
für
Kraftstoffpumpe
J643 - Relais für Kraftstoffvorlauf, am Zusatzrelaishalter
unter Schalttafel
SC18 - Sicherung -18-, im Sicherungshalter
SC22 - Sicherung -22-, im Sicherungshalter
SC23 - Sicherung -23-, im Sicherungshalter
SC24 - Sicherung -24-, im Sicherungshalter
SC25 - Sicherung -25-, im Sicherungshalter
SC26 - Sicherung -26-, im Sicherungshalter
SC27 - Sicherung -27-, im Sicherungshalter
T10e - Steckverbindung, 10-fach, hinter Schalttafel rechts
B315
- Plusverbindung -1- (30a), im Leitungsstrang
Innenraum
B327
- Plusverbindung -13- (30a), im Leitungsstrang
Innenraum
*
-
nur
bei
Combi
**
-
nur
bei
Fahrzeugen
mit
Climatronic
♦
- bei Dieselmotoren, bei Motorkennbuchstaben BUD,
BSE, BSF
♦♦ - bei Motorkennbuchstaben BUD, BSE, BSF
♦♦♦ - bei Motorkennbuchstaben BLF, BVX, BVY, BVZ, BWA
#
- bei Fahrzeugen ohne Stand- und Zusatzheizung
# #
- bei Fahrzeugen mit Stand- und Zusatzheizung
