Skoda Octavia II: Elektrische Schaltungen - Teil 8
Nr.1/8

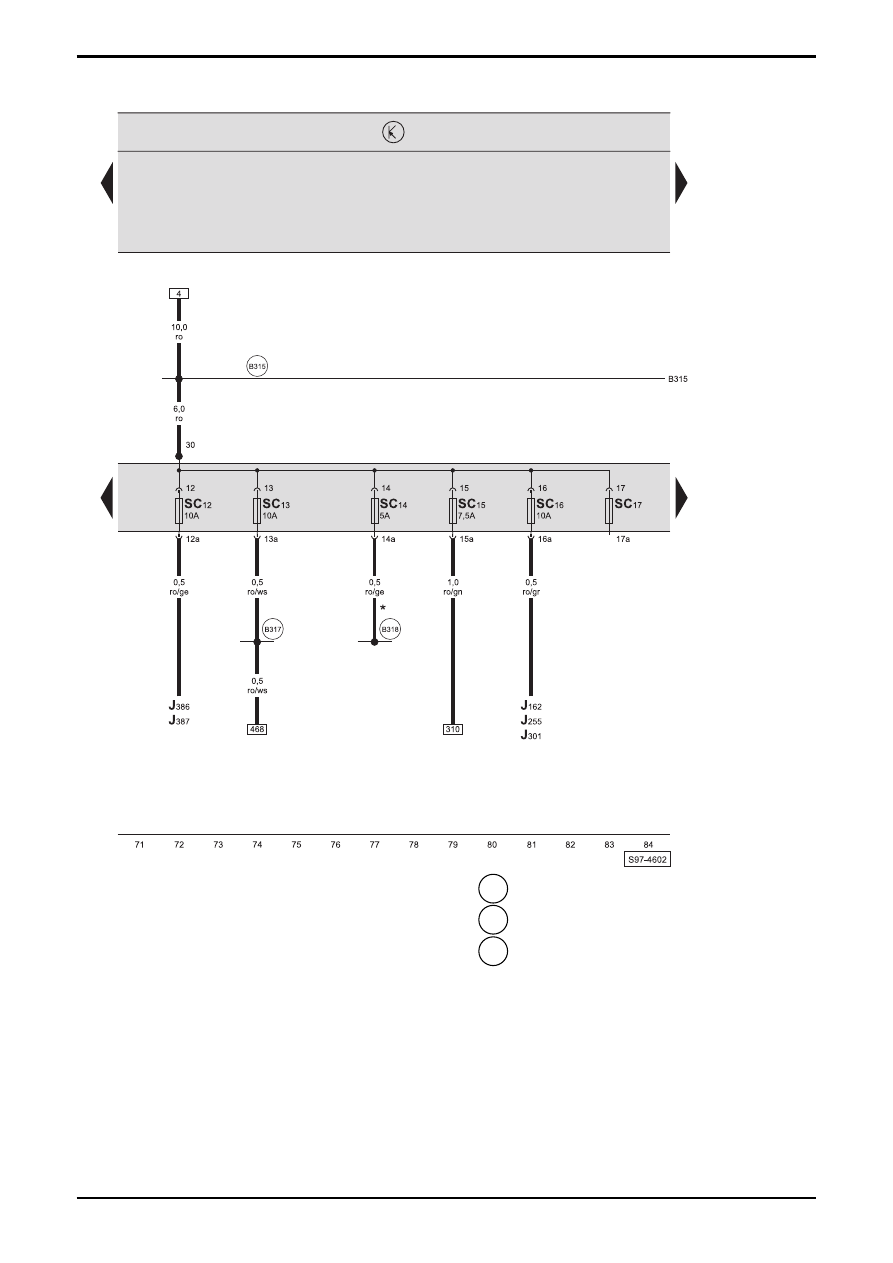

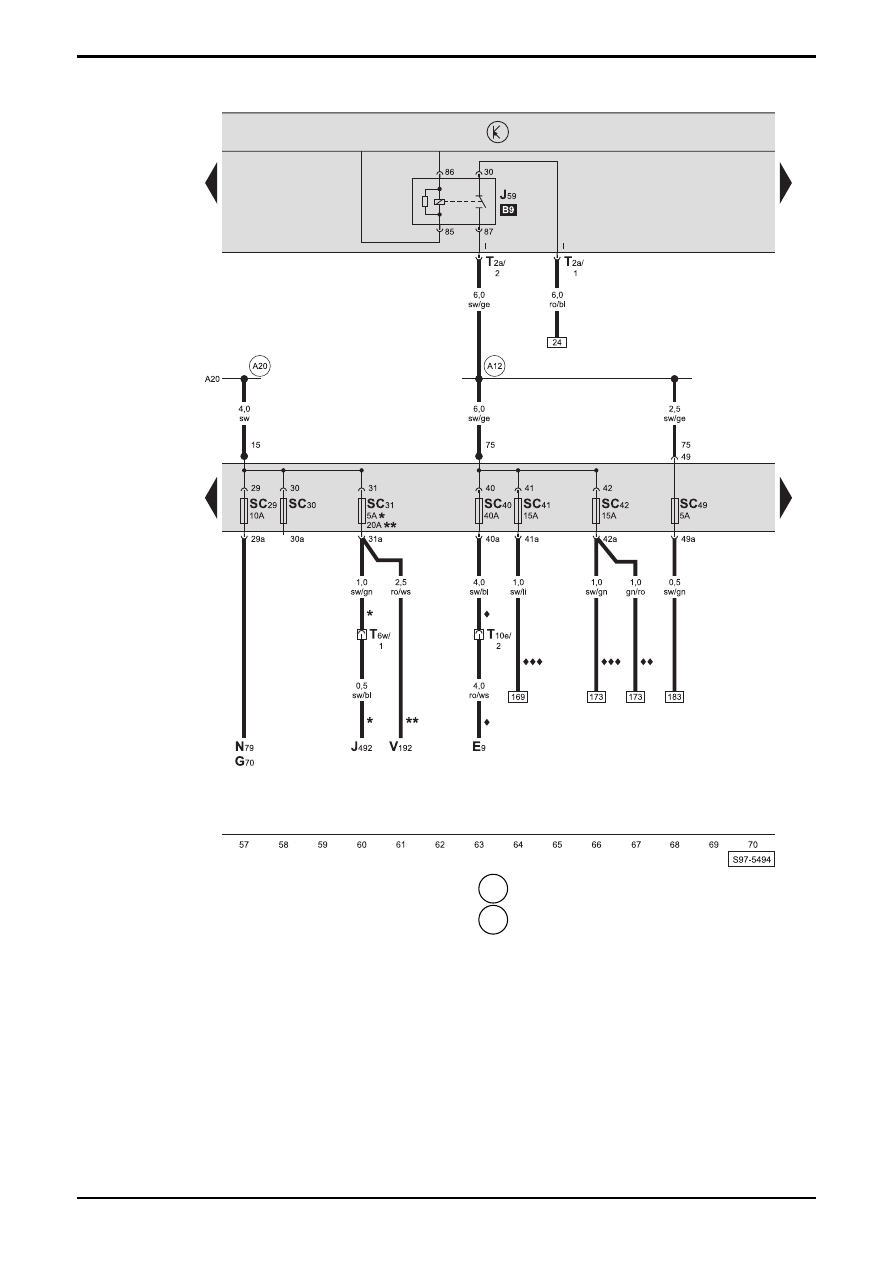

Stromlaufplan
OCTAVIA II
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

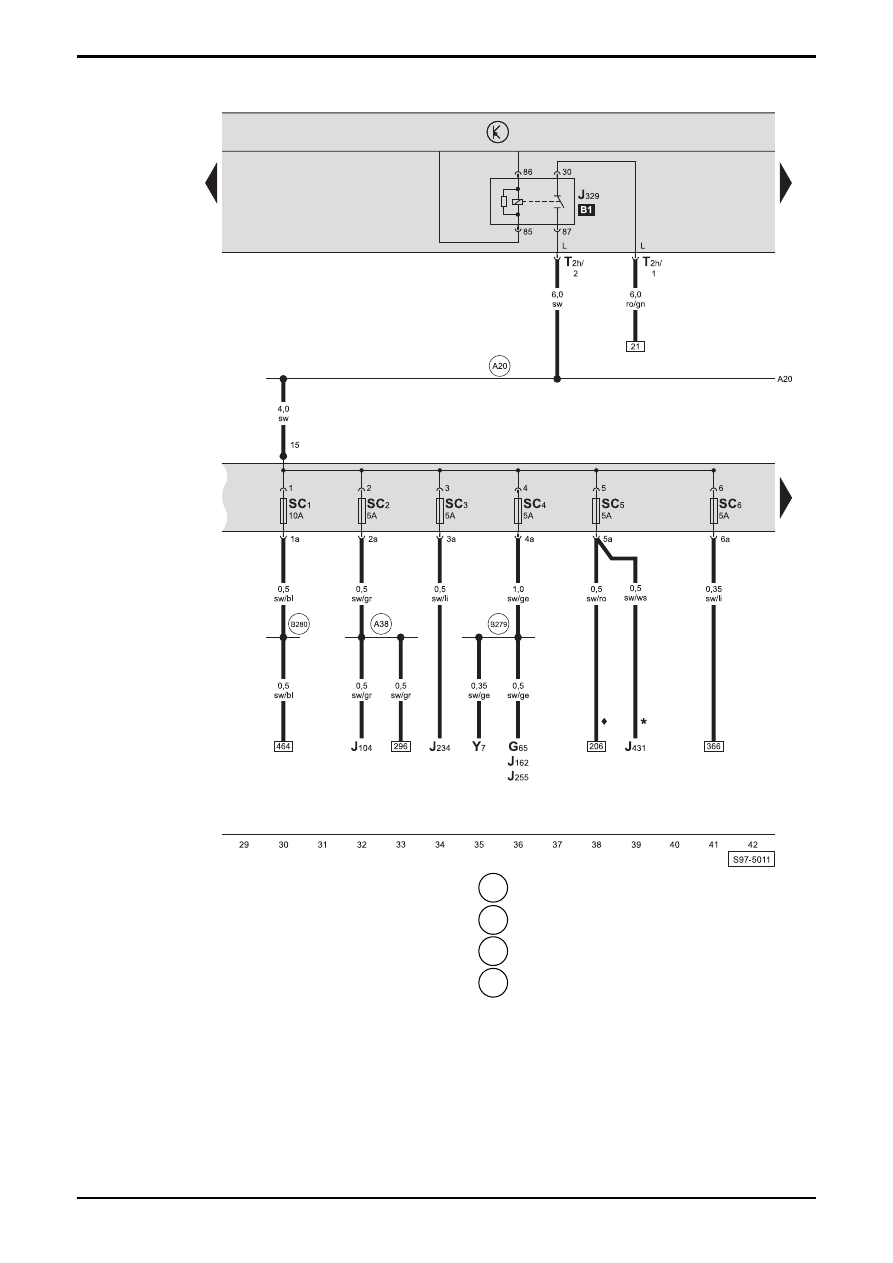

Relais für Spannungsversorgung Klemme 15, Sicherungshalter
G65 -
Hochdruckgeber
J104 - Steuergerät für ABS mit ASR / ABS mit EDS und
ASR/ ESP
J162 - Steuergerät
für
Heizung
J234 - Steuergerät für Airbag, auf dem Tunnel vorn
J255 - Steuergerät
für
Climatronic
J329 - Relais für Spannungsversorgung Klemme 15, am
Steuergerät für Bordnetz
J431 - Steuergerät
für
Leuchtweitenregelung,
unter
Schalttafel Mitte
SC1
- Sicherung -1-, im Sicherungshalter
SC2
- Sicherung -2-, im Sicherungshalter
SC3
- Sicherung -3-, im Sicherungshalter
SC4
- Sicherung -4-, im Sicherungshalter
SC5
- Sicherung -5-, im Sicherungshalter
SC6
- Sicherung -6-, im Sicherungshalter
T2h
- Steckverbindung, 2-fach, am Steuergerät für Bordnetz
(schwarz)
Y7 -
automatisch
abblendbarer
Innenspiegel

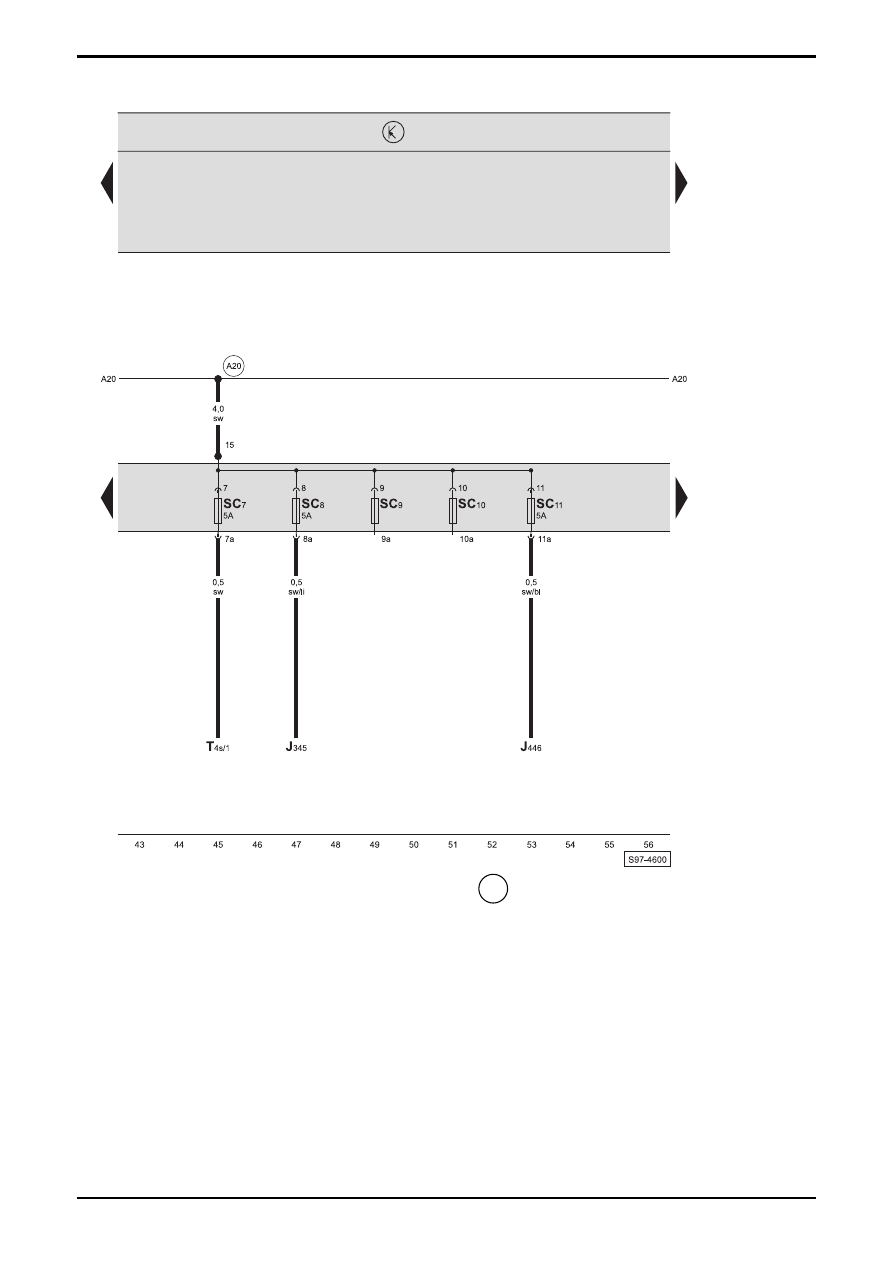

A20 - Plusverbindung -1- (15a), im Schalttafelleitungsstrang
A38
- Plusverbindung -2- (15a), im Schalttafelleitungsstrang
B279
- Plusverbindung -3- (15a), im Leitungsstrang
Innenraum
B280
- Plusverbindung -4- (15a), im Leitungsstrang
Innenraum
*
-
nur
bei
Fahrzeugen
mit
Gasentladungslampen
♦
- gilt nicht für Fahrzeuge mit Gasentladungslampen
