Skoda Octavia II: Elektrische Schaltungen - Teil 7
Nr.1/4
Stromlaufplan
OCTAVIA II
Ausgabe 11.06
S00.5725.00.00
ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =
blau
gr = grau
li =
lila
ge = gelb
or = orange

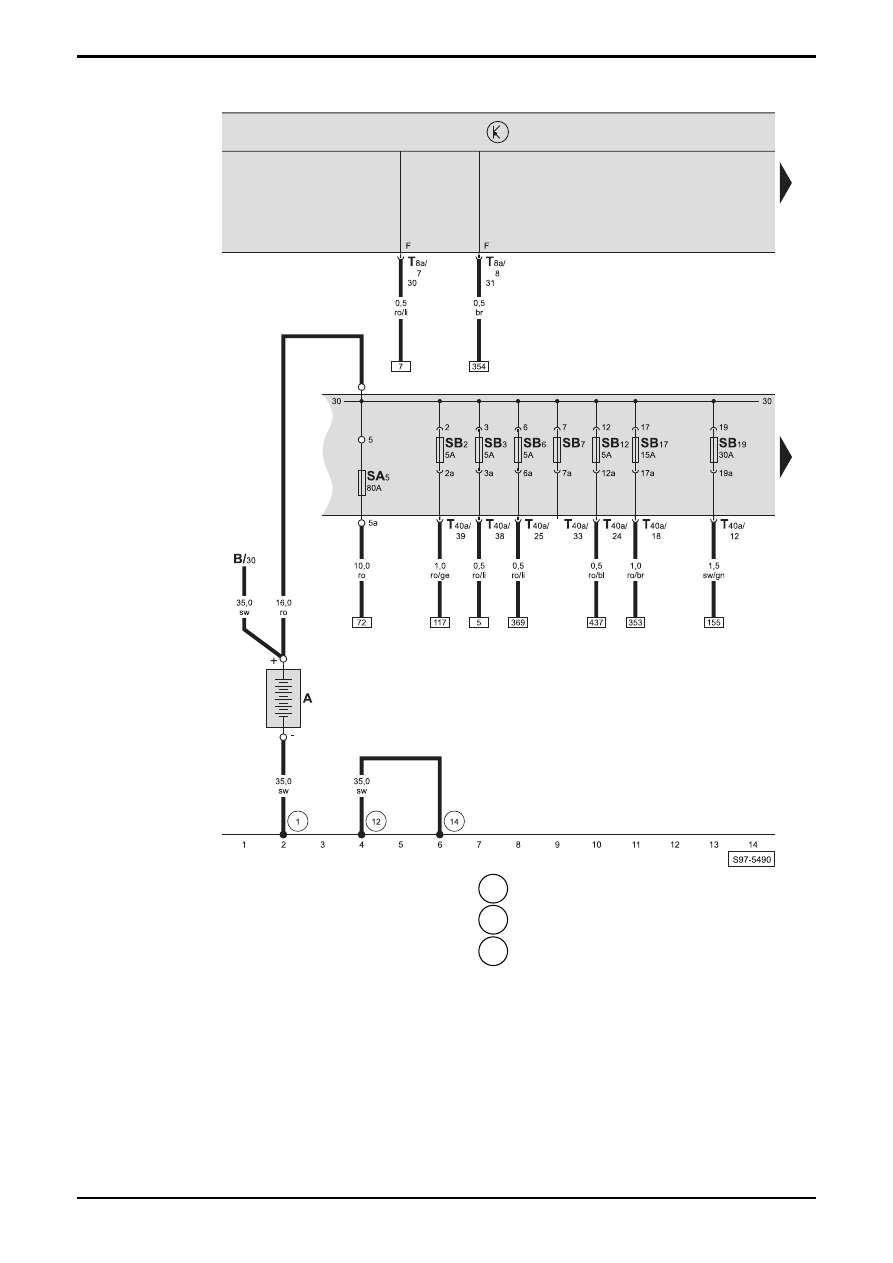

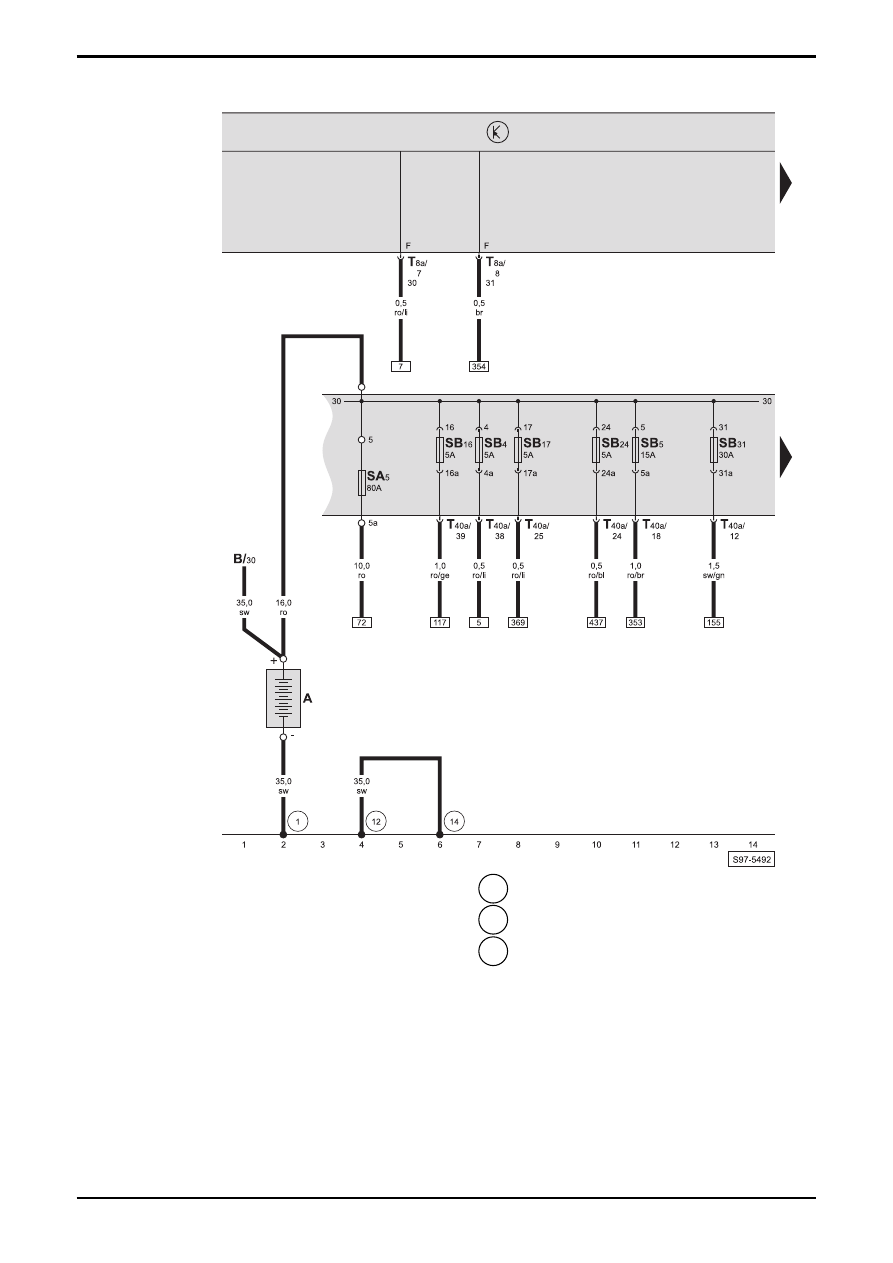

Batterie, E-Box, (gilt nicht für 2,0 l/147 kW)
A -
Batterie
B -
Anlasser
SA5
- Sicherung -5- (30), in der E-Box
SB2
- Sicherung -2-, in der E-Box
SB3
- Sicherung -3-, in der E-Box
SB6
- Sicherung -6-, in der E-Box
SB7
- Sicherung -7-, in der E-Box
SB12 - Sicherung -12-, in der E-Box
SB17 - Sicherung -17-, in der E-Box
SB19 - Sicherung -19-, in der E-Box

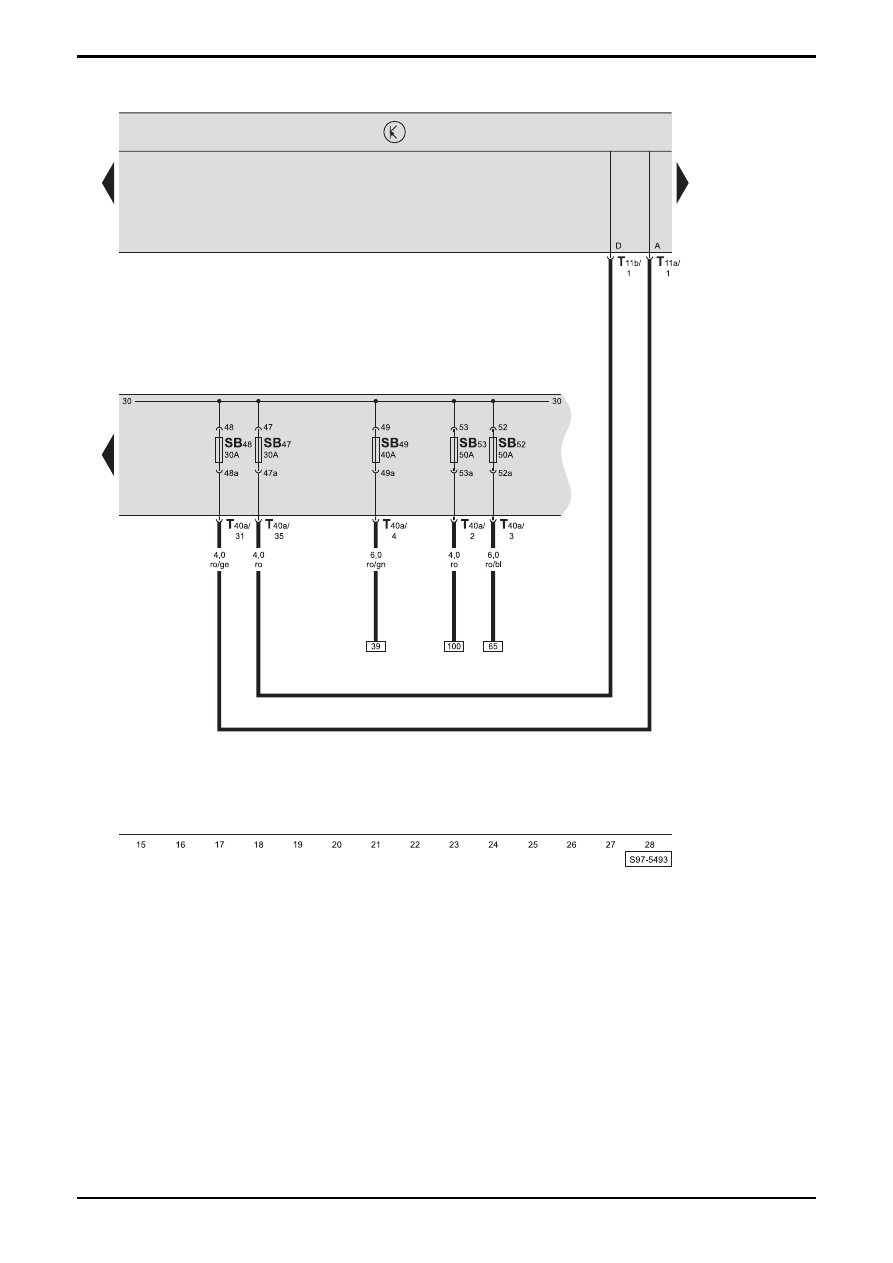

T8a
- Steckverbindung, 8-fach, am Steuergerät für Bordnetz
(schwarz)
T40a - Steckverbindung, 40-fach, an der E-Box
1 - Masseband,
Batterie
-
Aufbau
12
- Massepunkt, im Motorraum links (am Längsträger)
14 - Massepunkt, am Getriebe
