Skoda Octavia II: Elektrische Schaltungen - Teil 6

Ausgabe 11.06

___

 15

___

S00.5725.00.00

Modelljahr 2007

Inhaltsverzeichnis

Übersicht über bisher veröffentlichte Stromlaufpläne und Einbauorte

Stromlaufpläne-Nr.

Einbauorte-Nr.

veröffentlicht unter Artikel-Nr.

1 - 68

1 - 3

S00.5725.00.00

Bei Bestellung von Stromlaufplänen und Einbauorten unbedingt die
Artikel-Nr. angeben.

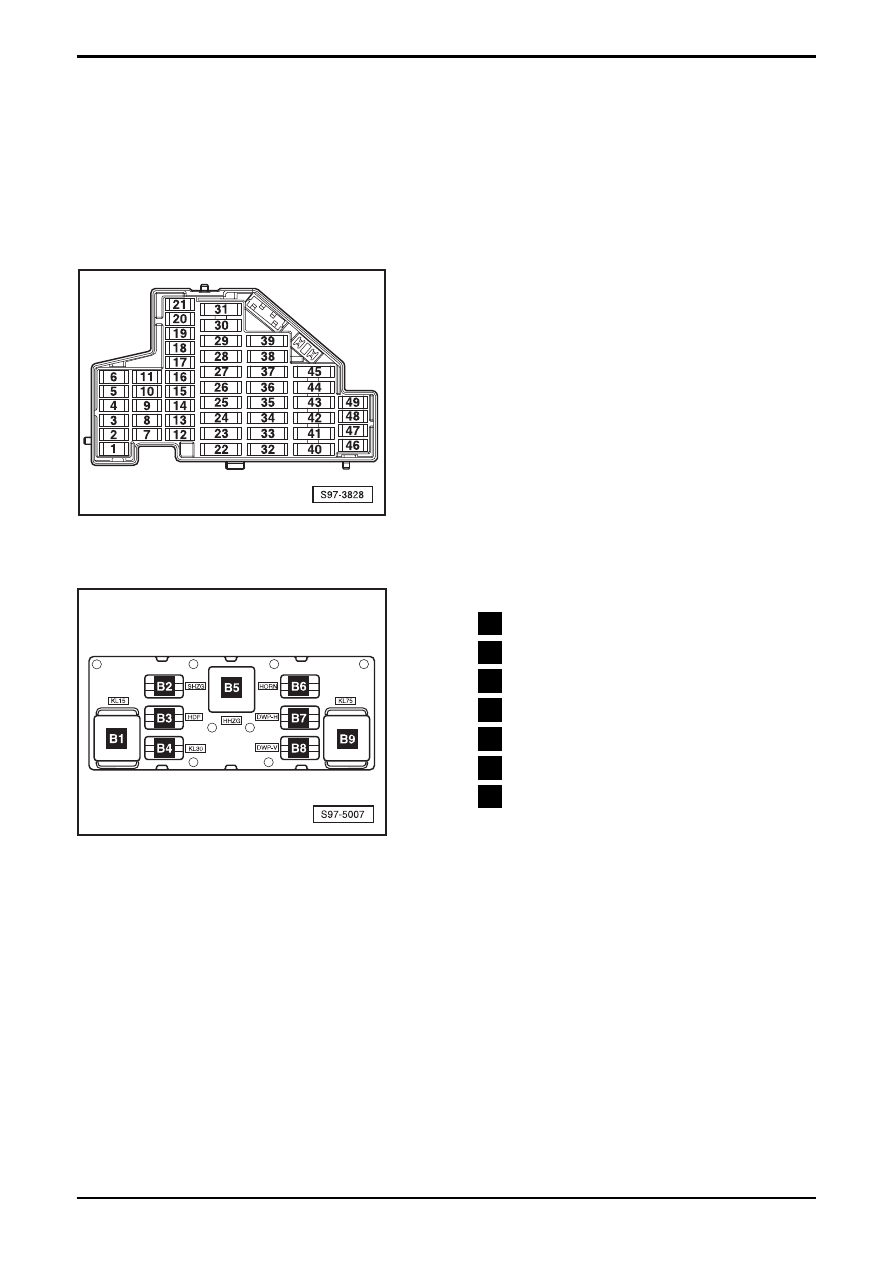

OCTAVIA II

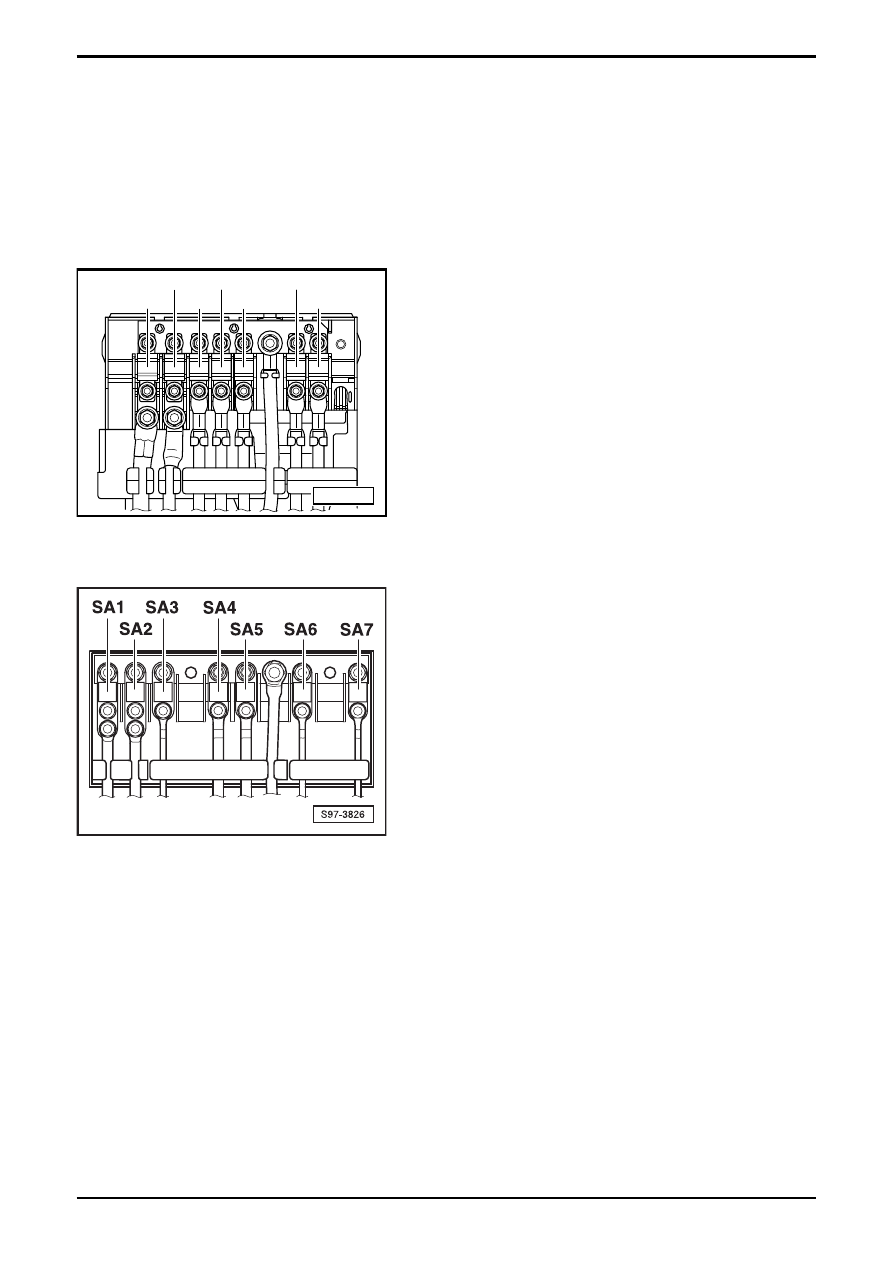

 Stromlaufplan

Nr.1/1

Ausgabe 11.06
S00.5725.00.00

Grundausstattung - OCTAVIA II, ab Mai 2006

E-Box - Vorderseite (gilt nicht für 2,0 l/147 kW):

E-Box - Vorderseite (gilt für 2,0 l/147 kW):

SA1

SA3 SA5

SA7

SA2 SA4

SA6

S97-4853

S97-4853

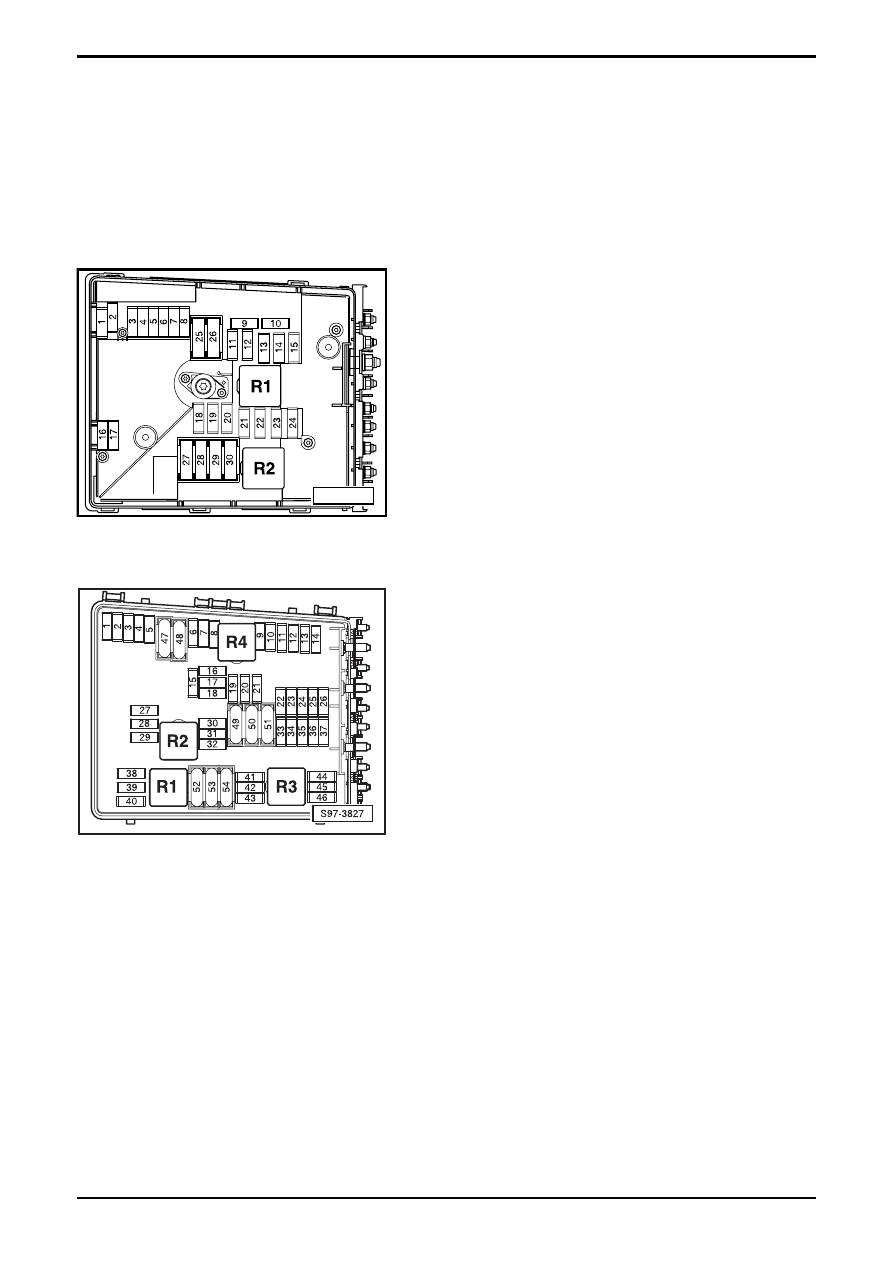

Nr.1/2

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

E-Box (gilt nicht für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

E-Box (gilt für 2,0 l/147 kW):

Sicherungsfarben

50A - rot
40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

S97-4854

OCTAVIA II

 Stromlaufplan

Nr.1/3

Ausgabe 11.06
S00.5725.00.00

Sicherungshalter:

Sicherungsfarben

40A - orange
30A - grün
25A - weiß
20A - gelb
15A - blau
10A - rot
7,5A - braun
5A -

beige

Steuergerät für Bordnetz:

Relaisplatzbelegung



B1

  -  Relais für Spannungsversorgung Klemme 15



B4

  -  Relais für Spannungsversorgung Klemme 30



B5

 - Relais

für

beheizbare

Heckscheibe



B6

 - Relais

für

Signalhorn



B7

 - Relais

-2-

für

Scheibenwaschpumpe



B8

 - Relais

-1-

für

Scheibenwaschpumpe



B9

 - Entlastungsrelais

für

X-Kontakt
