Skoda Octavia II: Elektrische Schaltungen - Teil 13

Nr.1/28

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

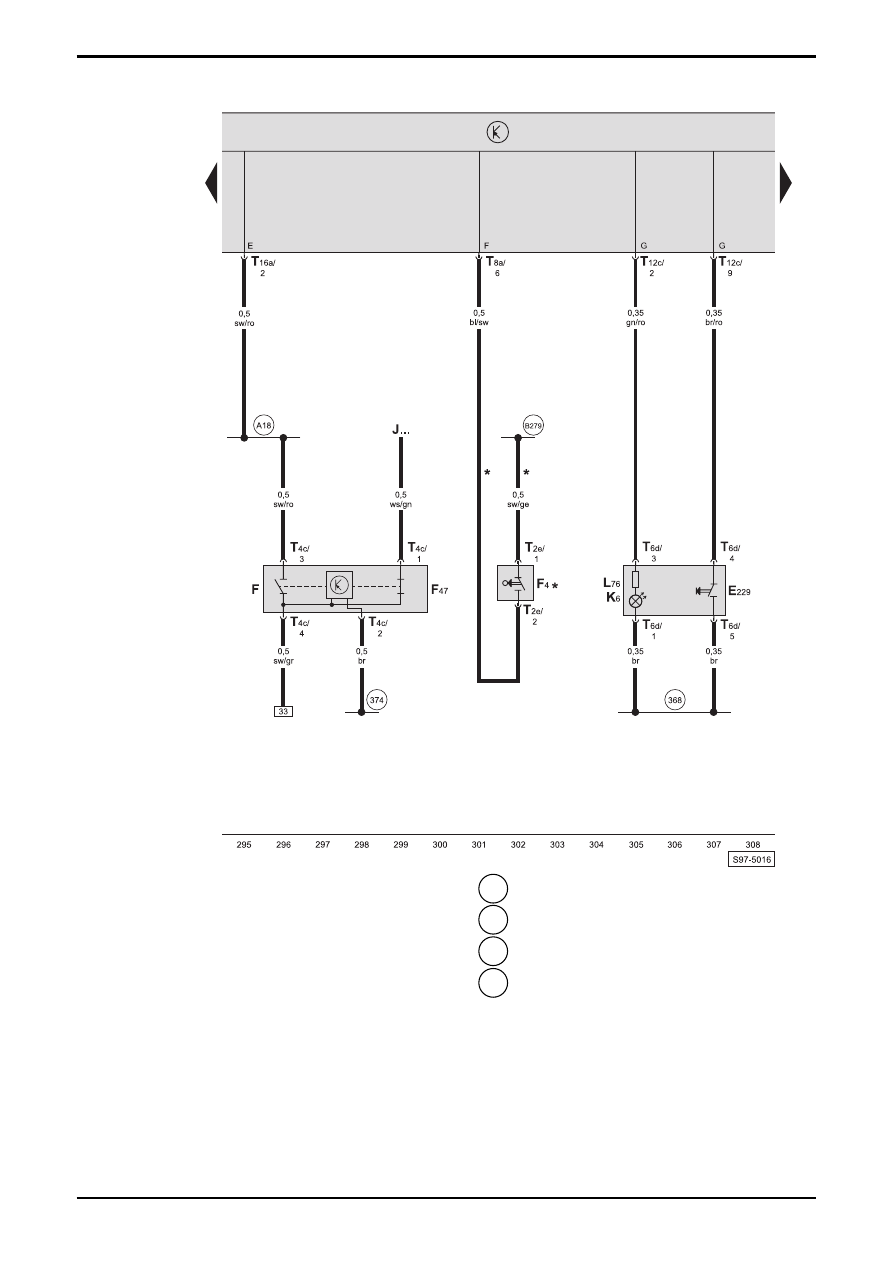

Taster für Warnlicht, Bremspedalschalter, Schalter für Rückfahrleuchten

E229 - Taster

für

Warnlicht

F -

Bremslichtschalter,

am

Hauptbremszylinder

F4 -

Schalter

für

Rückfahrleuchten

F47 -

Bremspedalschalter,

am

Hauptbremszylinder

J...

-  Steuergeräte für Motoren

K6 -

Kontrolllampe

für

Warnblinkanlage

L76 -

Lampe

für

Tasterbeleuchtung

T2e

-  Steckverbindung, 2-fach, am Schalter für

Rückfahrleuchten

T4c

-  Steckverbindung, 4-fach, am Bremspedalschalter

T6d

-  Steckverbindung, 6-fach, am Taster für Warnlicht

T8a

-  Steckverbindung, 8-fach, am Steuergerät für Bordnetz

(schwarz)

T12c  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

T16a  -  Steckverbindung, 16-fach, am Steuergerät für

Bordnetz (schwarz)

  368  -  Masseverbindung -3-, im Leitungsstrang Innenraum

  374  -  Masseverbindung -9-, im Leitungsstrang Innenraum

 A18  -  Verbindung (54), im Schalttafelleitungsstrang

 B279

- Plusverbindung -3- (15a), im Leitungsstrang

Innenraum

*



-  gilt nicht für Fahrzeuge mit autom. Getriebe

OCTAVIA II

 Stromlaufplan

Nr.1/29

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

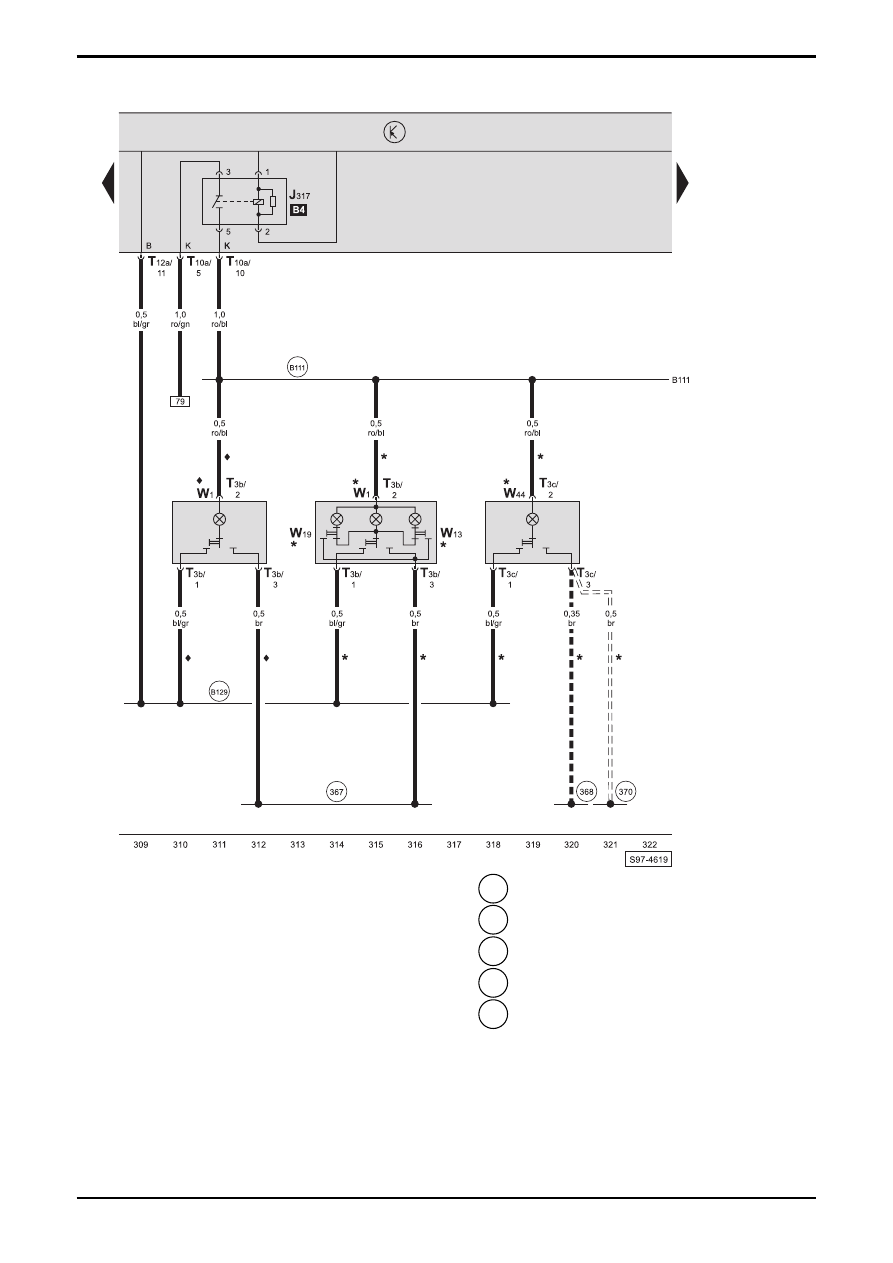

Innenleuchte vorn, Leseleuchte hinten, Relais für Spannungsversorgung Klemme 30

J317  -  Relais für Spannungsversorgung Klemme 30, am

Steuergerät für Bordnetz

T3b

-  Steckverbindung, 3-fach, an der Lampe der

Innenleuchte vorn

T3c

-  Steckverbindung, 3-fach, an der Leseleuchte hinten

Mitte

T10a  -  Steckverbindung, 10-fach, am Steuergerät für

Bordnetz (schwarz)

T12a  -  Steckverbindung, 12-fach, am Steuergerät für

Bordnetz (schwarz)

W1 -

Innenleuchte

vorn

W13 - Leseleuchte

Beifahrerseite

W19 - Leseleuchte

Fahrerseite

W44 - Leseleuchte

hinten

Mitte

  367  -  Masseverbindung -2-, im Leitungsstrang Innenraum

  368  -  Masseverbindung -3-, im Leitungsstrang Innenraum

  370  -  Masseverbindung -5-, im Leitungsstrang Innenraum

 B111

-  Plusverbindung (30al), im Leitungsstrang Innenraum

 B129

- Verbindung (31, Innenleuchte/

Türkontaktschalter), im

Leitungsstrang Innenraum

*



-  nur bei Fahrzeugen mit Sonderausstattung

♦

-  nur bei Fahrzeugen ohne Sonderausstattung











  -  nur bei Fahrzeugen ohne Kopfairbag

= = =  -  nur bei Fahrzeugen mit Kopfairbag

Nr.1/30

 Stromlaufplan

OCTAVIA II

Ausgabe 11.06

S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

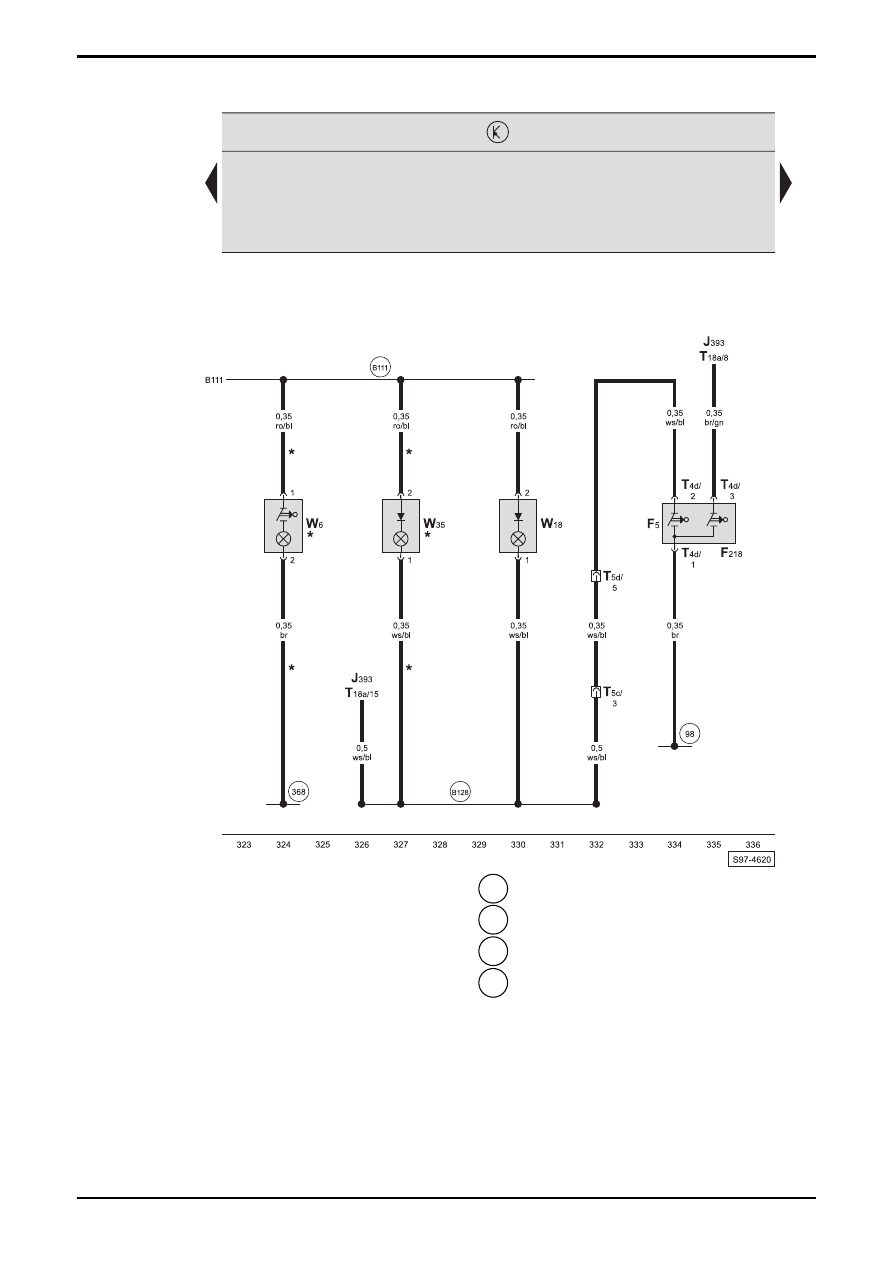

Handschuhfachleuchte, Kofferraumleuchte, Schalter für Kofferraumbeleuchtung, Schalter für Zentralverriegelung

F5

-  Schalter für Kofferraumbeleuchtung, im

Heckklappenschloss

F218 - Schalter

für

Zentralverriegelung,

im

Heckklappenschloss

J393  -  Zentralsteuergerät für Komfortelektrik, hinter

Schalttafel rechts

T4d

-  Steckverbindung, 4-fach, am Heckklappenschloss

T5c

-  Steckverbindung, 5-fach, an der C-Säule links

(schwarz)

T5d

-  Steckverbindung, 5-fach, in der Heckklappe (braun)

T18a  -  Steckverbindung, 18-fach, am Zentralsteuergerät für

Komfortelektrik (braun)

W6 -

Handschuhfachleuchte

W18 - Kofferraumleuchte

links

W35 - Kofferraumleuchte

rechts

 98  - Masseverbindung, im Leitungsstrang Heckklappe

  368  -  Masseverbindung -3-, im Leitungsstrang Innenraum

 B111

-  Plusverbindung (30al), im Leitungsstrang Innenraum

 B128

-  Verbindung (31, Kofferraumleuchte), im

Leitungsstrang Innenraum

*



-  nur bei Fahrzeugen mit Sonderausstattung

OCTAVIA II

 Stromlaufplan

Nr.1/31

Ausgabe 11.06
S00.5725.00.00

ws = weiß
sw = schwarz
ro = rot
br = braun
gn = grün
bl =

blau

gr = grau
li =

lila

ge = gelb
or = orange

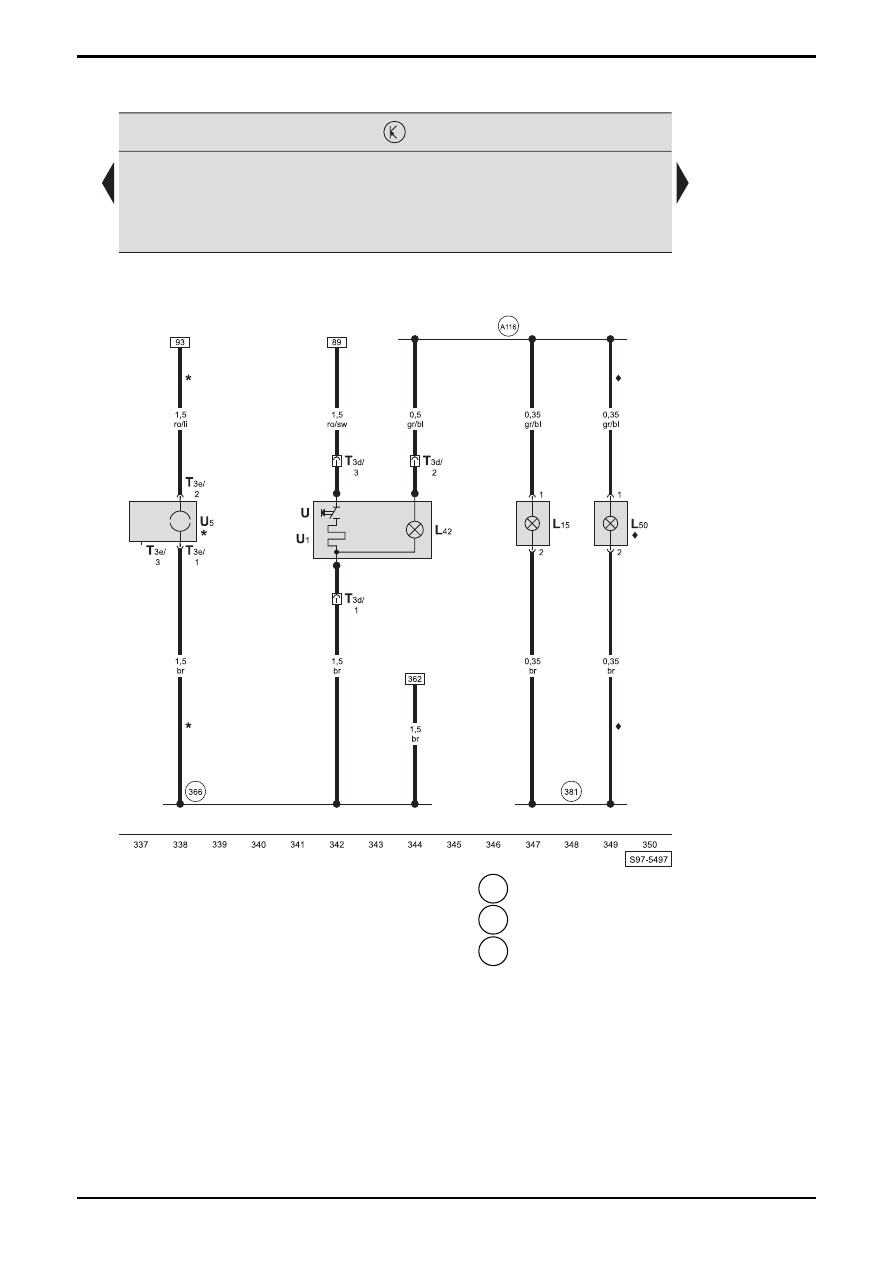

Steckdose, Zigarettenanzünder, Steckdose im Kofferraum, Ascherbeleuchtung

L15 -

Lampe

für

Ascherbeleuchtung

vorn

L42

-  Lampe für Beleuchtung Steckdose

L50

-  Lampe für Ascherbeleuchtung hinten Mitte

T3d

-  Steckverbindung, 3-fach, an der Steckdose

T3e

-  Steckverbindung, 3-fach, an der Steckdose im

Kofferraum rechts

U -

Steckdose

U1 -

Zigarettenanzünder

U5

-  12 V - Steckdose im Kofferraum rechts

  366  -  Masseverbindung -1-, im Leitungsstrang Innenraum

  381  -  Masseverbindung -16-, im Leitungsstrang Innenraum

 A116

-  Verbindung -2- (58d), im Schalttafelleitungsstrang

*

 -

nur

bei

Combi

♦

-  nur bei Fahrzeugen mit Sonderausstattung
