Skoda Roomster (2015 год). Руководство - часть 33





ВНИМАНИЕ

Соблюдайте общие правила использования вспомогательных систем

» страница 118,

   в разделе Общие сведения.

Ответственность за нормальное давление в шинах несёт водитель.

Регулярно проверяйте давление в шинах

» стр. 162

.

Система может не подать сигнал предупреждения при слишком быст-

ром падении давления, например при внезапном разрушении шины.

Перед тем как сохранить значения давления в памяти, шины необхо-

димо накачать до предписанной нормы

» стр. 162

. Если в памяти будут

сохранены некорректные значения давления, система может не вы-
дать предупреждение даже при очень низком давлении в шинах.

ОСТОРОЖНО

Чтобы система функционировала нормально, значения давления в шинах
необходимо сохранять в памяти через каждые 10 000 км или один раз в
год.

Тягово-сцепное устройство и прицеп

Тягово-сцепное устройство

Введение

В этой главе вы найдёте сведения по следующим темам:
Описание

133

Приведение в положение готовности к установке

133

Проверка регулировки положения готовности

134

Установка шарового наконечника

134

Проверка надлежащего закрепления шарового наконечника

135

Снятие шарового наконечника: 1-й этап

135

Снятие шарового наконечника: 2-й этап

136

Нагрузка на шаровой наконечник ТСУ при установленном аксессуаре

136

Максимальная допустимая нагрузка на шаровой наконечник ТСУ при дви-
жении с прицепом составляет 80 кг, для автомобилей с полным приводом
и двигателем 2,0 л/103 кВт TDI CR или 2,0 л/110 кВт TDI CR — 85 кг. Прочие
указания (например, на заводской табличке ТСУ) информируют только о
контрольных параметрах устройства.

ВНИМАНИЕ

Перед каждой поездкой с установленным шаровым наконечником

ТСУ проверяйте правильность его установки и крепление в гнезде.

Если шаровой наконечник неправильно вставлен и закреплён в гнез-

де, если он повреждён или некомплектен, его нельзя использовать —
опасность ДТП.

Внесение изменений в конструкцию и ремонт тягово-сцепного

устройства запрещены.

Содержите в чистоте гнездо для шарового наконечника. Загрязнения

препятствуют надёжному закреплению шарового наконечника!

132

Езда

Описание

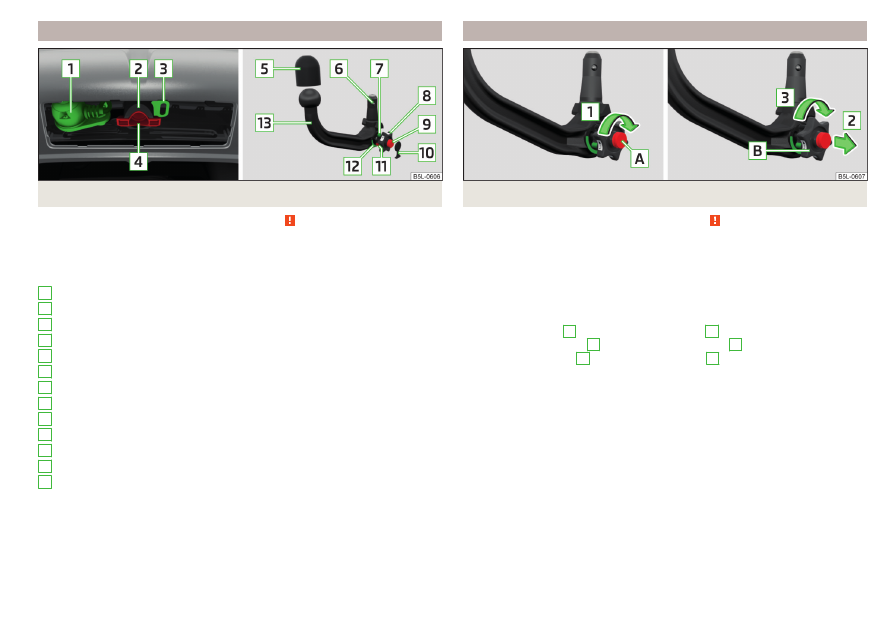

Илл. 144  Кронштейн ТСУ/шаровой наконечник

Сначала прочтите и примите к сведению   на стр 132.

Шаровой наконечник снимается и хранится в отсеке для запасного/докат-
ного колеса.
Поперечина ТСУ и шаровой наконечник

» илл. 144

13-контактная розетка
Гнездо шарового наконечника
Стопорная проушина
Крышка гнезда шарового наконечника
Защитный колпак
Фиксатор
Зелёная метка на маховичке
Маховичок
Ключ
Колпачок замка
Красная метка на маховичке
Зелёная область на шаровом наконечнике
Шаровой наконечник ТСУ

1

2
3
4
5
6
7
8
9

10

11

12
13

Приведение в положение готовности к установке

Илл. 145  Отпирание замка/вытягивание и поворот маховичка

Сначала прочтите и примите к сведению   на стр 132.

Перед установкой шаровой наконечник необходимо привести в положе-
нии готовности к установке

» стр. 134

Проверка регулировки положения

готовности.

Возьмитесь за шаровой наконечник под защитным колпаком.

Снимите колпачок с замка.

Вставьте ключ в замок маховичка.

Поверните ключ

A

 в направлении стрелки

1

 до упора

» илл. 145

.

Вытяните маховичок

В

 в направлении стрелки

2

 и поверните его в на-

правлении стрелки

3

 до упора. Маховичок

B

 останется зафиксирован-

ным в этом положении.

133

Тягово-сцепное устройство и прицеп

Проверка регулировки положения готовности

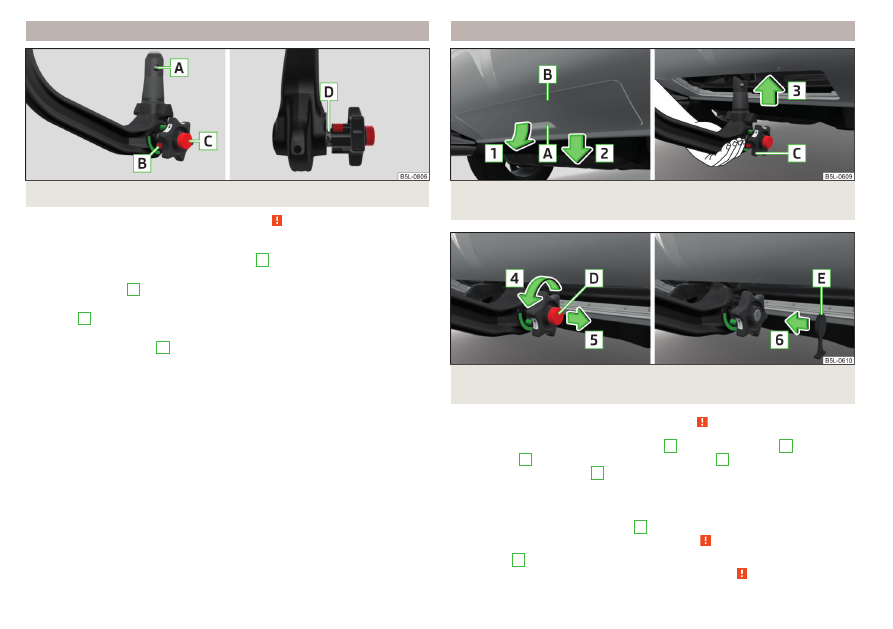

Илл. 146  Положение готовности к установке

Сначала прочтите и примите к сведению   на стр 132.

Правильное положение готовности к установке

» илл. 146

В этом положении шарики-фиксаторы

А

 могут быть полностью утоп-

лены в наконечник.
Красная метка

В

 на маховичке находится в зелёной области на шаро-

вом наконечнике.
Ключ

C

 находится в отпертом положении — вынуть его невозможно.

Зазор между маховичком и шаровым наконечником должен состав-
лять примерно 5 мм

D

.

В положении готовности ключ из замка не вынимается. Подготовленный
таким образом шаровой наконечник готов к установке.

Установка шарового наконечника

Илл. 147  Снятие крышки на заднем бампере/установка шарового на-
конечника

Илл. 148  Запирание замка и извлечение ключа/закрывание замка
колпачком

Сначала прочтите и примите к сведению   на стр 132.

Возьмите крышку на заднем бампере

B



» илл. 147

 за ручку

A

, отведите

по стрелке

1

 и снимите движением по стрелке

2

.

Снимите крышку гнезда

4



» илл. 144

 на стр. 133 движением вниз.

Приведите шаровой наконечник ТСУ в положение готовности к установке

» стр. 133

.

Возьмитесь за шаровой наконечник снизу

» илл. 147

 и вставьте его в

гнездо по направлению стрелки

3

 до упора. Шаровой наконечник дол-

жен установиться с характерным щелчком

»

.

Маховичок

C



» илл. 147

 автоматически повернётся в исходное положение

и будет плотно прилегать к шаровому наконечнику

»

.

134

Езда

Заприте замок маховичка, повернув ключ

D



» илл. 148

 до упора по

стрелке

4

, и выньте ключ в направлении стрелки

5

.

Наденьте колпачок

E

 на замок маховичка в направлении стрелки

6

.

Проверьте правильность закрепления шарового наконечника

» стр. 135

.

ВНИМАНИЕ

При креплении шарового наконечника держите руки за пределами

зоны поворота маховичка — опасность травмирования пальцев!

Крышку гнезда шарового наконечника снимайте осторожно — опас-

ность травмирования рук!

Проверка надлежащего закрепления шарового наконечника

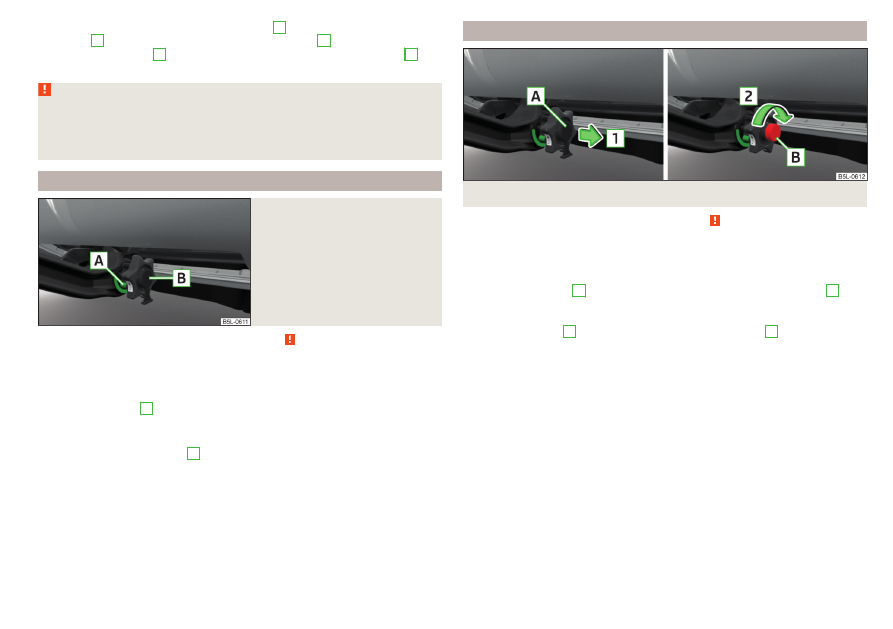

Илл. 149
Правильно закреплённый ша-
ровой наконечник

Сначала прочтите и примите к сведению   на стр 132.

Правильно закреплённый шаровой наконечник

» илл. 149

Шаровой наконечник, если его сильно «пошевелить», не выходит из
гнезда.
Зелёная метка

A

 на маховичке находится в зелёной области на шаро-

вом наконечнике.
Маховичок плотно прилегает к шаровому наконечнику.
Ключ вынут и колпачок

В

 установлен на запертый замок.

Снятие шарового наконечника: 1-й этап

Илл. 150  Снятие колпачка замка/отпирание замка

Сначала прочтите и примите к сведению   на стр 132.

К шаровому наконечнику не должен быть присоединён прицеп или другое
дополнительное оборудование. Перед снятием шарового наконечника ре-
комендуется надеть на него защитный колпачок.

Снимите колпачок

А

 с замка маховичка по направлению стрелки

1

» илл. 150

.

Вставьте ключ в замок маховичка.

Поверните ключ

В

 до упора по направлению стрелки

2

.

135

Тягово-сцепное устройство и прицеп
