Skoda Fabia (2000+). Снятие и установка кронштейна рулевой колонки

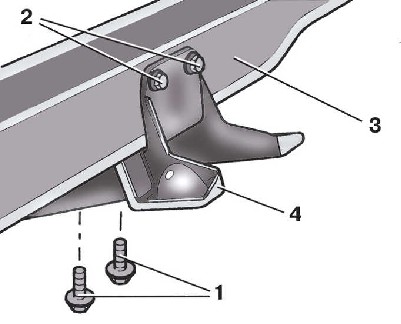

Крепление кронштейна рулевой колонки



8.3.4 Снятие и установка кронштейна рулевой колонки Skoda Fabia 2000-2007 года




1 – болт нижнего крепления;

2 – болт верхнего крепления;

3 – кронштейн панели приборов;

4 – кронштейн рулевой колонки


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите панель приборов (см. подраздел 11.6).
2. Снимите рулевую колонку (см. подраздел 8.3.1).
3. Отверните болт 8 (см. рис. Крепление рулевой колонки) крепления и отсоедините демпфер 7 от кронштейна 4.
4. Отверните два болта 2 (см. рис. Крепление кронштейна рулевой колонки) верхнего крепления кронштейна.
5. Отверните два болта 1 нижнего крепления кронштейна и снимите кронштейн 4.
6. Установите кронштейн на место и вверните от руки два болта 1 нижнего крепления, не затягивая.
7. Затяните требуемым моментом два болта 2 верхнего крепления кронштейна.
8. Окончательно требуемым моментом затяните два болта 1 нижнего крепления кронштейна.
9. Проведите сборку в обратном порядке.

Моменты затяжки, Н·м


Болт нижнего крепления демпфера
23
Болты крепления кронштейна рулевой колонки
23
