Снятие и установка рулевого колеса

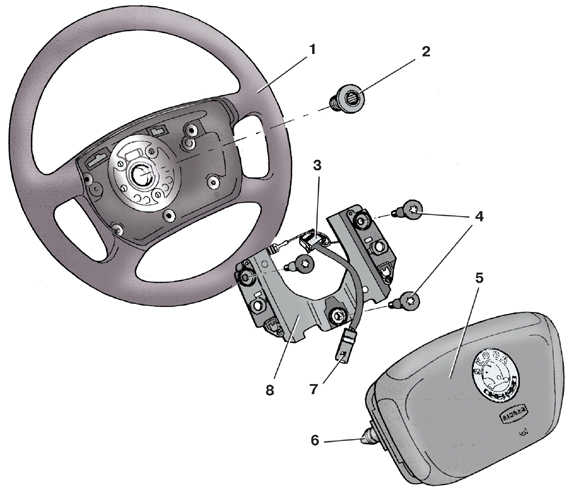

Детали рулевого колеса
1 – рулевое колесо;
2 – болт крепления рулевого колеса;
3 – соединительная колодка;
4 – болт;
|
5 – модуль подушки безопасности;
6 – фиксатор;
7 – соединительная колодка;
8 – монтажная пластина |

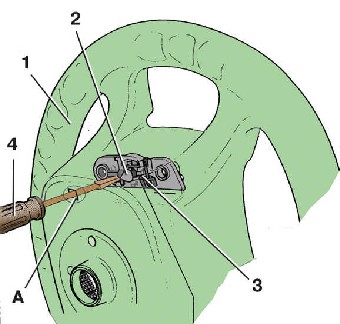

Снятие модуля подушки безопасности
|
1 – рулевое колесо;
2 – фиксатор модуля подушки безопасности;
3 – скоба;
4 – отвертка;
А – отверстие |

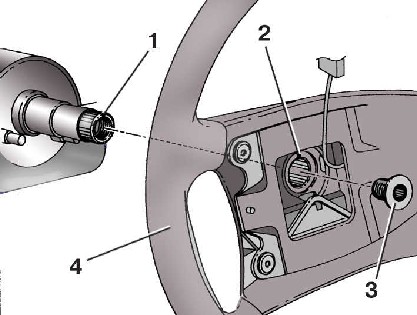

Метки для установки рулевого колеса
|
1– метка на торце вала рулевой колонки;
2 – метка на ступице рулевого колеса;
3 – болт крепления рулевого колеса;
4 – рулевое колесо |
Предупреждение
При
любых работах, связанных с модулем 5 (см. рис. Детали
рулевого колеса), подушки безопасности, обязательно отсоедините
провод от клеммы «-» аккумуляторной батареи. После отсоединения
аккумуляторной батареи к работе можно приступать не менее чем через 1
мин.
Прежде
чем касаться модуля подушки безопасности, снимите статический
электрический разряд, прикоснувшись к заземленному предмету.
Снятый
модуль кладите так, чтобы подушка была направлена вверх. Следите за тем,
чтобы на модуль подушки безопасности не попадали смазка и моющие
средства. Не допускается нагревание модуля, даже на короткое время,
свыше температуры 100° C.
Модули,
упавшие на твердое покрытие, или имеющие какие-либо признаки
повреждения, необходимо заменить.
Проверка
и замена модуля подушки безопасности должна проводиться только на
станции технического обслуживания с помощью специальных приспособлений и
приборов, иначе возможно его срабатывание.
Срок
службы пиротехнического заряда в подушке составляет 15 лет. По истечении
этого срока модуль подушки безопасности необходимо заменить.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Чтобы
получить доступ к фиксаторам модуля подушки
безопасности, поверните рулевое колесо так,
чтобы спицы располагались вертикально, затем
полностью выдвиньте рулевую колонку на себя,
опустите до упора вниз и зафиксируйте ее в этом
положении. |
3. Через
отверстие А (см. рис. Снятие
модуля подушки безопасности) с задней
стороны рулевого колеса с помощью отвертки 4
отожмите скобы 3 (удерживающие фиксатор 2),
повернув отвертку в направлении, указанном
стрелкой. |
4. Поверните
рулевое колесо на 180° и таким же образом
освободите второй фиксатор. |
5. Осторожно
снимите с рулевого колеса модуль 5 (см. рис. Детали
рулевого колеса) подушки безопасности
и, повернув рулевое колесо 1 в положение,
соответствующее прямолинейному движению
автомобиля, отсоедините от модуля колодку 7 с
проводами. |
6. Убедитесь,
что рулевое колесо установлено в положение
прямолинейного движения автомобиля. |
7. Отверните
болт 2 крепления рулевого колеса с внутренними
шлицами. |
8. Если
плохо видны метки 1 и 2 (см. рис. Метки
для установки рулевого колеса) на торце
вала рулевой колонки и ступице рулевого колеса,
промаркируйте взаимное положение вала и рулевого
колеса. |
9. Снимите
рулевое колесо с помощью специального
приспособления или универсального съемника,
отсоединив колодку 3 с проводами (см. рис. Детали
рулевого колеса). |
10. Установите
рулевое колесо в обратном порядке в соответствии
с метками 1 и 2 (см. рис. Метки
для установки рулевого колеса).
Закерните болт 3 крепления рулевого колеса.
После пятикратного использования болта крепления
рулевого колеса необходимо заменить его новым. |
|
Моменты затяжки, Н·м
Болт крепления
рулевого колеса |
60
|
Болты
крепления пластины
|
5
|
