Skoda Fabia (2000+). Снятие и установка привода передних колес типа 02Т

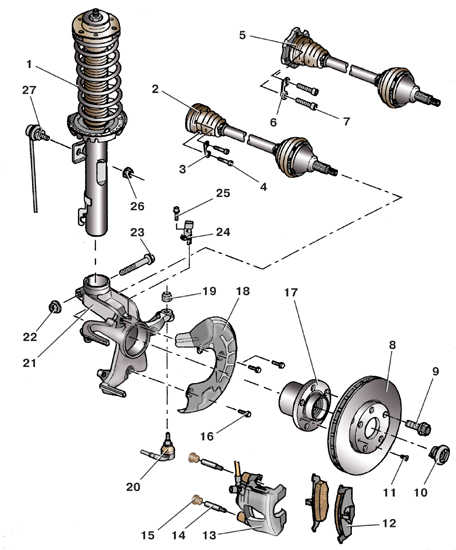

Детали передней подвески

1 – телескопическая стойка;
2 – привод колеса в сборе;
3 – стопорная пластина;
4 – болт крепления корпуса внутреннего ШРУСа;
5 – привод колеса с внутренним
ШРУСом «Трипод»;
6 – стопорная пластина («Трипод»);
7 – болт крепления привода («Трипод»);
8 – тормозной диск;
9 – болт крепления колеса;
10 – гайка ступицы;
11 – винт крепления тормозного диска;
12 – тормозная колодка;
13 – суппорт;
14 – направляющий палец;

15 – защитный колпачок;
16 – болт крепления щита тормоза;
17 – ступица;
18 – щит тормоза;
19 – гайка шарового пальца наконечника рулевой тяги;
20 – наконечник рулевой тяги;
21 – поворотный кулак;
22 – гайка стяжного болта;
23 – стяжной болт;
24 – датчик частоты вращения колеса;
25 – болт крепления датчика;
26 – гайка крепления стойки стабилизатора;
27 – стойка стабилизатора поперечной устойчивости

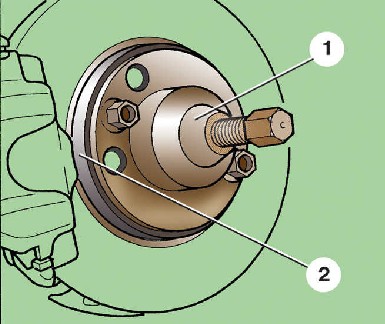

Выпрессовка шлицевого наконечника наружного ШРУСа из ступицы

1 – съемник;

2 – ступица колеса

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте затяжку болтов 9 (см. рис. Детали передней подвески) крепления соответствующего колеса и гайки 10 ступицы колеса.

2. Поднимите и установите на надежные опоры переднюю часть автомобиля.

3. Снимите колесо и локарь ниши колеса.

4. Окончательно отверните гайку 10 ступицы.

5. Отверните шесть болтов 4 крепления корпуса внутреннего ШРУСа к фланцу полуоси и снимите три стопорные пластины 3. Подвесьте для страховки полуось на проволоке к кузову.

6. Поверните рулевое колесо до упора в ту сторону, при которой наружный наконечник рулевой тяги со стороны снимаемого привода будет обращен наружу от оси автомобиля, и отведите вал в сторону от фланца полуоси.

Предупреждение

На моделях с гидроусилителем рулевого управления не держите рулевое колесо повернутым в крайнее положение более 15 с.

7. С помощью специального съемника 1 выпрессуйте шлицевый наконечник наружного ШРУСа из ступицы 2 колеса (см. рис. Выпрессовка шлицевого наконечника наружного ШРУСа из ступицы). При отсутствии съемника это можно сделать ударами молотка через деревянную проставку по торцу шлицевого наконечника.

8. Установите привод колеса в обратном порядке. При этом замените болты.

Моменты затяжки, Н·м

Гайка ступицы колеса	30
Болты крепления корпуса внутреннего ШРУСа к фланцу полуоси в два этапа по диагонали:
– первый этап	10
– второй этап:
• М8х48	40
• М10х52	70
Болты крепления корпуса внутреннего ШРУСа типа «Трипод» к фланцу полуоси в два этапа по диагонали:
– первый этап	10
– второй этап:
• М8х18	40
• М8х28	40
• М10х23	70
Болты крепления колеса	120
