Skoda Fabia (2000+). Снятие и установка привода переключения передач типа 02Т

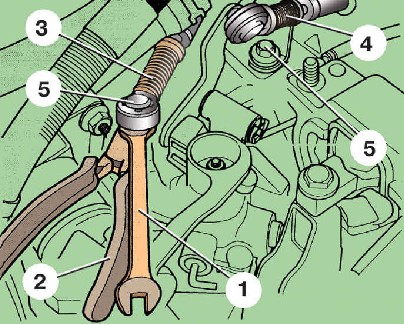

Отсоединение тросов привода от рычагов коробки передач типа 02Т

1 – гаечный ключ;

2 – плоскогубцы;

3 – трос включения передач;

4 – трос выбора передач;

5 – шаровой палец

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите аккумуляторную батарею и кронштейн ее крепления.

2. Отсоедините оба троса 3 и 4 от рычагов на коробке передач. Для этого, используя гаечный ключ 1 как рычаг и подложив под него плоскогубцы 2 как опору, снимите наконечники тросов с шаровых пальцев 5 рычагов.

3. Отверните три болта 1 (см. рис. Крепления кронштейна тросов привода коробки передач типа 002) крепления кронштейна 2 тросов к коробке передач.

4. Снимите чехол рычага переключения передач (см. подраздел 7.1.2.4).

5. Аккуратно поддев отверткой, снимите облицовку 5 (см. рис. Детали крепления чехла рычага переключения передач) напольной консоли.

6. Отверните две гайки 1 переднего крепления корпуса механизма 2 переключения передач (см. подраздел 7.1.2.5).

7. Отверните восемь гаек 6 (см. рис. Соединительная втулка приемной трубы глушителя на моделях с коробкой передач типа 02T) крепления и снимите поперечину 7.

8. Выньте из держателя 5 провод кислородного датчика (лямбда-зонда).

9. Отверните два винта крепления и снимите защитный кожух 10 колодки лямбда-зонда.

10. Ослабив затяжку стяжных болтов 3 хомутов крепления соединительной втулки 2, отсоедините приемную трубу 1 от резонатора 4 системы выпуска отработавших газов.

11. Отсоедините резонатор от подушки 8 крепления подвески.

12. Отсоедините приемную трубу 17 (см. рис. Система выпуска отработавших газов двигателя 1,0 л, 37 кВт и 1,4 л, 50 кВт) от подушек 8.

13. Снимите теплоизоляционный экран 9 (см. рис. Соединительная втулка приемной трубы глушителя на моделях с коробкой передач типа 02T).

14. Отверните болт 16 (см. рис. Детали механизма переключения передач) крепления корпуса 14 механизма переключения передач и снимите привод переключения передач с автомобиля.

15. Замените поврежденную или сильно обжатую уплотнительную прокладку 11. Прокладка 11, выполненная с клеевым слоем, наклеивается на корпус механизма переключения передач.

16. Установите привод переключения передач в обратном порядке. Перед подсоединением тросов к рычагам смажьте тонким слоем консистентной смазки втулки 2 (см. подраздел 7.1.2.5) наконечников, не допуская попадания смазки на уплотнение наконечника. После установки отрегулируйте привод переключения передач.

Моменты затяжки, Н·м

Гайки переднего крепления корпуса механизма переключения передач	25
Болт корпуса механизма переключения передач	25
Болты крепления кронштейна тросов к коробке передач	25
