Skoda Fabia (2000+). Снятие и установка педали акселератора







Снятие педали акселератора

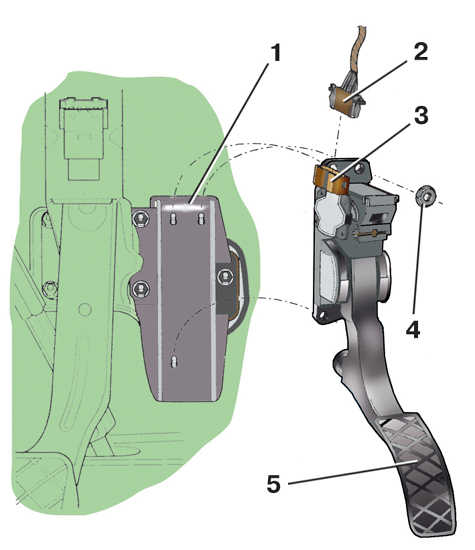

4.13 Снятие и установка педали акселератора Skoda Fabia 2000-2007 года




1 – кронштейн педалей;

2 – соединительная колодка;

3 – датчик положения педали акселератора;


4 – гайка крепления педали;

5 – педаль акселератора

Педаль акселератора не связана механически с дроссельной заслонкой. На педали установлен датчик 3 положения педали, при нажатии на педаль сигнал от датчика поступает в блок управления двигателем, который в свою очередь дает команду на открытие дроссельной заслонки.

В случае необходимости меняют педаль 5 в сборе с датчиком 3, так как эта конструкция неразборная.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите нижнюю облицовку панели приборов со стороны водителя (см. подраздел 11.6).
3. Отсоедините колодку 2 с проводами от датчика 3.
4. Отверните три гайки 4 крепления и снимите педаль 5 в сборе.
5. Установите педаль в обратном порядке. Момент затяжки гайки крепления педали акселератора 10 Н·м.
