Skoda Fabia (2000+). Замена адсорбера системы улавливания паров топлива

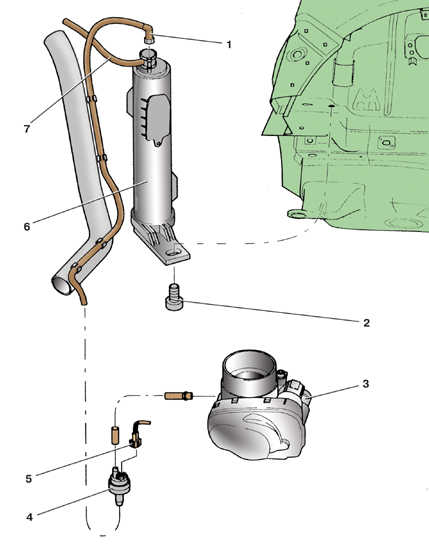

Детали системы улавливания паров топлива

1 – шланг продувки адсорбера;
2 – болт крепления адсорбера;
3 – корпус дроссельной заслонки;
4 – электромагнитный клапан;

5 – соединительная колодка клапана;
6 – адсорбер;
7 – шланг к гравитационному клапану

Системой улавливания паров топлива оборудованы автомобили с бензиновыми двигателями. Адсорбер установлен в нише правого заднего колеса.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите правое заднее колесо.

2. Отсоедините от адсорбера 6 шланги 1 и 7.

3. Отверните болт 2 крепления и снимите адсорбер 6, вынув его из кронштейна на кузове.

4. Установите новый адсорбер в обратном порядке. Момент затяжки болта крепления адсорбера – 10 Н·м.
