Skoda Fabia (2000+).
Снятие и установка вакуумного насоса дизельного двигателя

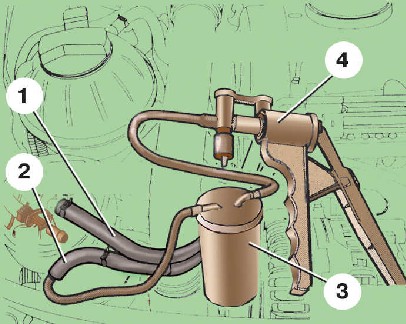

Откачивание топлива из вакуумного насоса
|
1 – шланг подачи топлива;
2 – шланг слива топлива;
3 – бачок;
4 – ручной вакуум-насос |

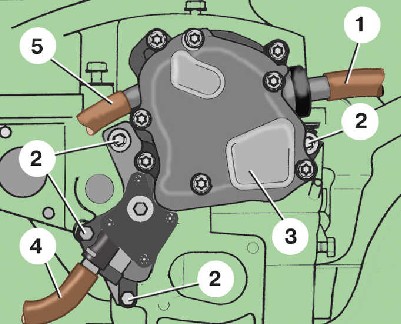

Вакуумный насос
|
1 – вакуумный шланг усилителя тормозов;
2 – болт крепления насоса;
3 – вакуумный насос;
4 – шланг слива топлива;
5 – шланг подачи топлива |
Вакуумный насос на дизельном двигателе 1,9 л, 74 кВт является
одновременно и топливоподкачивающим насосом.
Он установлен сверху, на заднем торце двигателя и приводится в действие
распределительным валом. Прокладки насоса разовые, поэтому при каждом
снятии насоса их нужно заменять.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
от топливного фильтра 7 (см. рис. Топливный
фильтр автомобиля с дизельным двигателем 1,9 л,
74 кВт) шланги слива 1 (синяя
маркировка) и подачи 2 (белая маркировка)
топлива. |
2. Откачайте
топливо из вакуумного насоса. Для этого
подсоедините к насосу ручной вакуум-насос V.A.G
1390 с бачком V.A.G 1390/1. Откачивайте топливо
до тех пор, пока оно не перестанет вытекать из
шланга 2 (см. рис. Откачивание
топлива из вакуумного насоса). При этом
следите, чтобы топливо не попало в ручной
вакуум-насос. |
3. Отсоедините
от насоса 3 (см. рис. Вакуумный
насос) вакуумный шланг 1 усилителя
тормозов. |
4. Отсоедините
шланг 5 подачи топлива от насоса 3. |
5. Отверните
болты 2 крепления насоса. |
6. Снимите
вакуумный насос 3 с головки блока и, приподняв
его вверх, отсоедините от него шланг 4 слива
топлива. |
7. Подсоедините
к насосу шланг 4 слива топлива (синяя
маркировка) и установите насос 3 на головку
блока. |
8. Вверните
болты 2 крепления насоса и затяните два верхних
болта моментом 20 Н·м, два нижних – 10 Н·м. |
9. Подсоедините
к насосу шланг 5 подачи топлива (белая
маркировка) и вакуумный шланг 1. |
10. Подсоедините
шланг 1 (см. рис. Откачивание
топлива из вакуумного насоса) подачи
топлива (белая маркировка) к топливному фильтру. |
11. Прокачайте
вакуумный насос. Для этого ручной вакуум-насос с
бачком подсоедините к шлангу 2 слива топлива
(синяя маркировка). Прокачивайте вакуумный насос
до тех пор, пока из шланга 2 не начнет вытекать
топливо, что свидетельствует о заполнении
топливом вакуумного насоса. |
12. Подсоедините
шланг 2 слива топлива к топливному фильтру. |
|
Моменты затяжки, Н·м
Верхние болты
крепления вакуумного насоса |
20
|
Нижние болты
крепления вакуумного насоса |
10
|
