Skoda Fabia (2000+).
Подбор распределительной шестерни коленчатого вала
Маркировка распределительной шестерни
коленчатого вала
|
Маркировка распределительной шестерни коленчатого вала
указана стрелкой. |

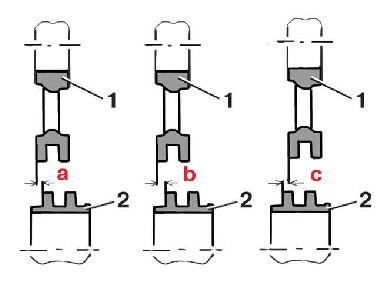

Подбор шестерни коленчатого вала
|
1 – шестерня распределительного вала;
2 – шестерня коленчатого вала;
а – номинальный зазор;
б – шестерня смещена внутрь;
с – шестерня смещена наружу |
Распределительные шестерни коленчатого вала бензиновых двигателей
объемом 1,0 л, мощностью 37 кВт и 1,4 л, мощностью 50 кВт поставляют в
запасные части трех размеров по ширине, отличающихся на 0,2 мм. Шестерни
маркируют буквами E, F и G, которые выбивают на ступице шестерни над
пазом для шпонки, как показано на рисунке. При замене нужно
устанавливать шестерню с такой же маркировкой, как и на старой. В
противном случае цепь может соскочить при работе двигателя.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|

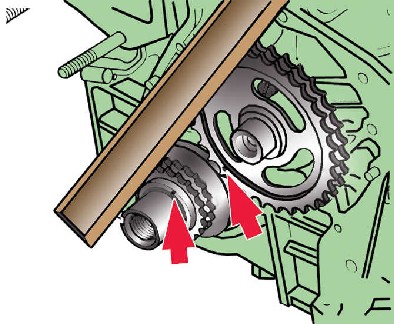

1. Установите
распределительные шестерни на распределительный
и коленчатый валы. Прижмите их в осевом
направлении и приложите жесткую линейку к
шестерне распределительного вала, как показано
на рисунке (стрелками указаны метки). |
2. Измерьте
с помощью щупов зазор а (см. рис. Подбор
шестерни коленчатого вала) между
линейкой и шестерней коленчатого вала.
Номинальный зазор должен быть равен (0,11±0,18)
мм. |
3. Если
измеренный зазор отличается от указанного, нужно
установить шестерню другой ширины. |
|
Моменты затяжки болтов крепления, Н·м
Корпуса
коренных подшипников |
75
|
Держателя
заднего сальника коленчатого вала |
8
|
Маховика |
30 и довернуть на 90°
|
Теплозащитного
экрана |
5
|
Датчика
детонации |
20
|
Кронштейна
приемника масляного насоса |
8
|
Шкива привода
генератора |
100
|
Крышки
распределительных шестерен |
5
|
Шестерен
распределительного вала |
25
|
